B04C 5/14 — конструкції каналів для важкої фракції; конструкція вершини конічної частини циклону; розвантажувальні пристрої

Номер патенту: 112800

Опубліковано: 25.10.2016

Автор: Свобода Піотр Слєбіода

МПК: B04C 5/103, B04C 5/14, B01D 46/24 ...

Мітки: циклонів, пилу, просторовим, батареєю, циклофільтр, розподілом

Формула / Реферат:

1. Циклофільтр з батареєю циклонів із просторовим розподілом пилу, який складається з опори, приєднаного до неї резервуара пилу, батареї циклонів, встановлених над резервуаром пилу, приєднаного до них каналу підводу забрудненого газу, каналів відводу очищеного газу та горизонтальних рукавних фільтрів, розташованих між резервуаром пилу та циклонами, горизонтальні рукавні фільтри встановлено у резервуар пилу із утворенням щілин між ними та...

Номер патенту: 68610

Опубліковано: 26.03.2012

Автори: Ліпицький Станіслав Григорович, Кущенко Сергій Миколайович

МПК: B03B 5/34, B04C 5/14, B04C 5/00 ...

Мітки: піскової, гідроциклона, насадки, футерівка

Формула / Реферат:

Футерівка піскової насадки гідроциклона, що виконана із зносостійкого матеріалу, переважно з еластомеру, у вигляді порожнистого тіла (2) обертання, з верхнім (3) і нижнім (4) торцями (3,4) і осьовим конічним отвором (5), виконаним таким, що звужується від більшого вхідного діаметра (D), розташованого на верхньому торці (3), у бік меншого вихідного діаметра (d1), розташованого з боку нижнього торця (4) футерівки (1), яка відрізняється тим, що...

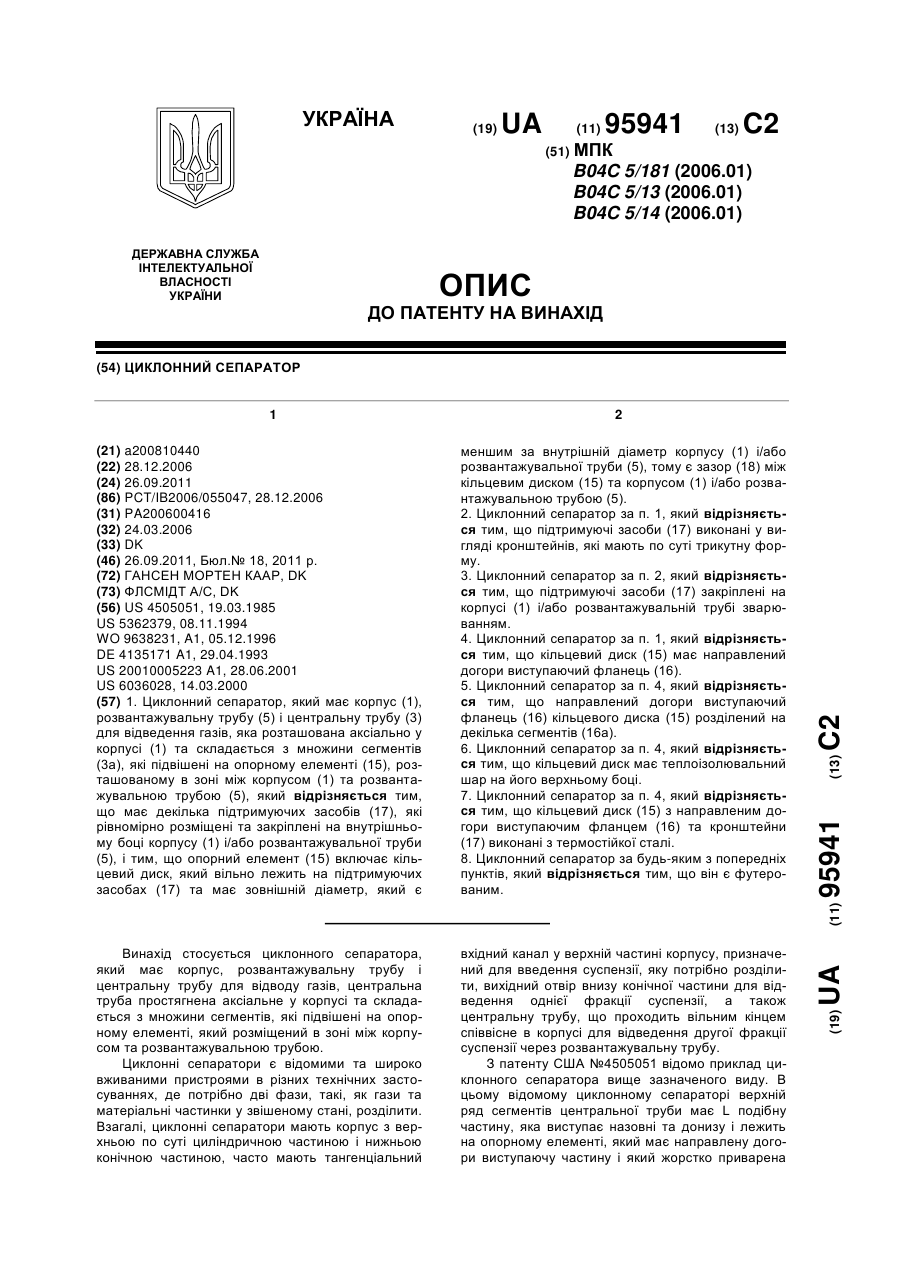

Номер патенту: 95941

Опубліковано: 26.09.2011

Автор: Гансен Мортен Каар

МПК: B04C 5/181, B04C 5/14, B04C 5/13 ...

Мітки: сепаратор, циклонний

Формула / Реферат:

1. Циклонний сепаратор, який має корпус (1), розвантажувальну трубу (5) і центральну трубу (3) для відведення газів, яка розташована аксіально у корпусі (1) та складається з множини сегментів (3а), які підвішені на опорному елементі (15), розташованому в зоні між корпусом (1) та розвантажувальною трубою (5), який відрізняється тим, що має декілька підтримуючих засобів (17), які рівномірно розміщені та закріплені на внутрішньому боці корпусу...

Номер патенту: 69527

Опубліковано: 15.09.2004

Автори: Пасько Борис Іванович, Никифоров Анатолій Єгорович, Власік Віктор Федорович

МПК: B04C 5/14

Мітки: тепломасообмінний, скрубер

Формула / Реферат:

Тепломасообмінний скрубер, утворений циклонною камерою з боковим введенням оброблюваного газового потоку, осьовим патрубком для відведення останнього і системою форсунок для розпилювання зрошуючих газовий потік рідин, розташованою за осьовим патрубком співвісно з осаджувальною камерою з осьовим конусним розсікачем, який відрізняється тим, що циклонна і осаджувальна камери з'єднані круговою обичайкою з боковим патрубком, через який...

Номер патенту: 32812

Опубліковано: 15.02.2001

Автори: Дьогтєв Микола Іванович, Фуглевич Олег Миронович, Сидор Орест Федорович, Мільшин Михайло Миколайович, Фільов Віктор Миколайович

МПК: B04C 5/14

Мітки: установка, очищення, рідин, жолобом, гідроциклонна, промивальних, реверсивним

Текст:

...отвору при недостатньому тиску в системі виникає складність його налагодження. Задачею винаходу є підвищення ступеня очищення за рахунок механізму налаштування гідроциклонної установки на певний режим роботи і попередження витрат бурового розчину із-за недостатнього тиску, створюваного на нагнітальній лінії гідроциклона. Для досягнення цієї мети на нагніта/ьній лінії розташовано діафрагменний механізм, який приводить жолоб в робоче...
