B04C 5/13 — виконаних в якості вихрових приймачів (пасток), спрямованих всередину вихровий камери; вивантаження матеріалу з вихрового приймача (пастки), інша, ніж з верхньої частини циклону; пристрої, що регулюють вивантаження легкої фракції

Номер патенту: 102340

Опубліковано: 25.06.2013

Автори: Ярабо Дженні, Рус Бернд, Верховскі Олена

МПК: B04C 5/13

Мітки: циклон, оснащений, розвантажувальної, насадки, нею, опора

Формула / Реферат:

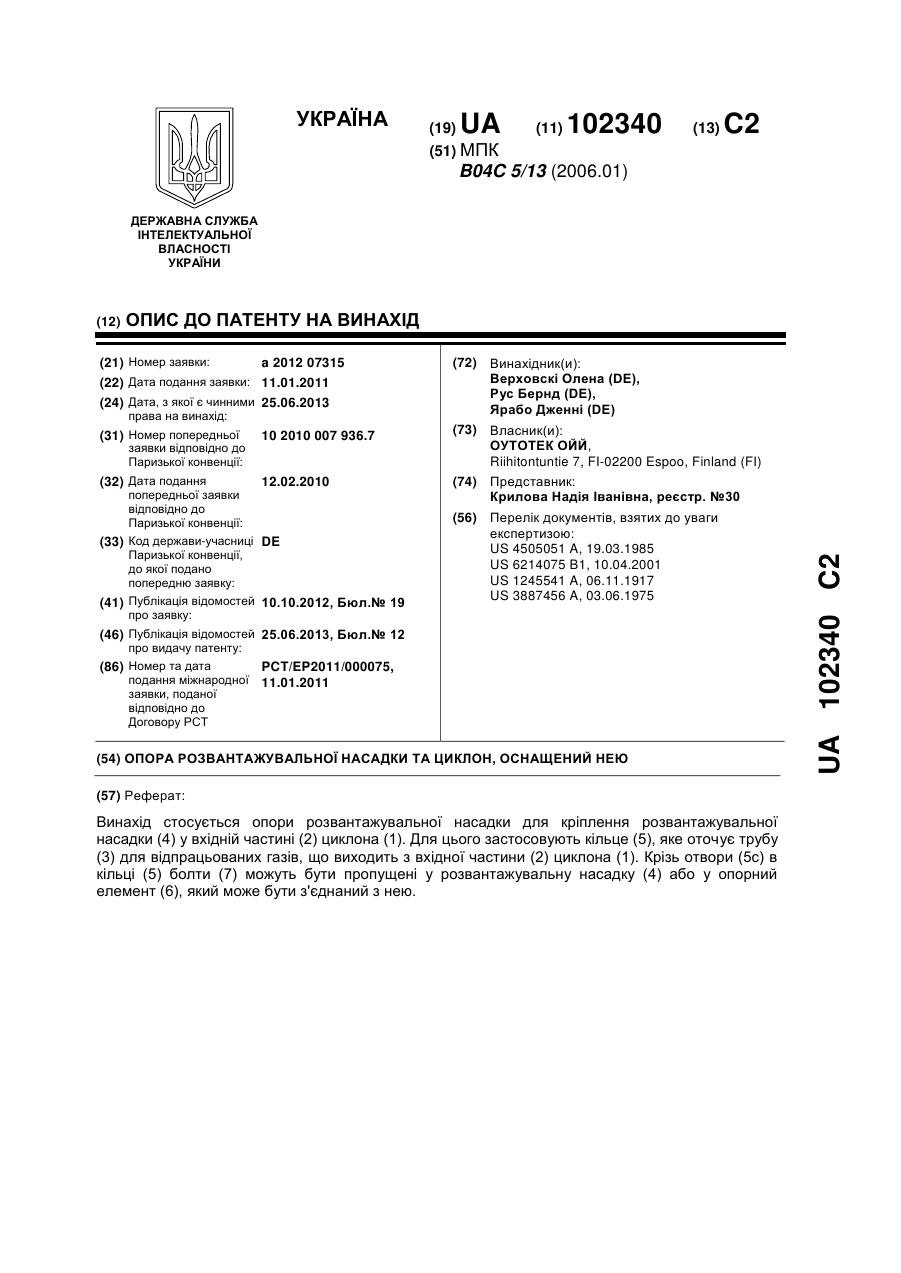

1. Опора розвантажувальної насадки для кріплення розвантажувальної насадки (4) у вхідній частині (2) циклона (1), яка має трубу (3) для відпрацьованих газів, що виходить з вхідної частини (2) і що має гільзоподібний опорний елемент (6), пов'язаний з розвантажувальною насадкою (4), який може бути розміщений всередині труби (3) для відпрацьованих газів і має щонайменше один боковий монтажний отвір (6а), кільце (5), яке оточує опорний елемент...

Номер патенту: 95941

Опубліковано: 26.09.2011

Автор: Гансен Мортен Каар

МПК: B04C 5/181, B04C 5/13, B04C 5/14 ...

Мітки: циклонний, сепаратор

Формула / Реферат:

1. Циклонний сепаратор, який має корпус (1), розвантажувальну трубу (5) і центральну трубу (3) для відведення газів, яка розташована аксіально у корпусі (1) та складається з множини сегментів (3а), які підвішені на опорному елементі (15), розташованому в зоні між корпусом (1) та розвантажувальною трубою (5), який відрізняється тим, що має декілька підтримуючих засобів (17), які рівномірно розміщені та закріплені на внутрішньому боці корпусу...

Номер патенту: 93614

Опубліковано: 25.02.2011

Автори: Фізерстоун Уільям Баррі, Еванс Пітер

МПК: B04C 5/13, B04C 5/04

Мітки: циклон, трубопроводом, обхідним, частинок, сепараторним, малих, вхідним

Формула / Реферат:

1. Циклон, який має:тіло, яке має циліндричну ділянку 10;вхідний сепараторний трубопровід 2, який виконаний з можливістю принаймні часткового розділення частинок згідно з розміром, івипускний трубопровід 9, який відрізняється тим, щомає принаймні один обхідний трубопровід 8, встановлений для спрямовування менших частинок, виділених сепараторним вхідним трубопроводом, до випускного трубопроводу.2. Циклон за...

Номер патенту: 74981

Опубліковано: 15.02.2006

Автори: Чебан Віктор Григорієвич, Бондаренко Василь Парфенійович

МПК: B04C 9/00, B04C 5/13, B01D 29/50, B01D 29/00 ...

Мітки: очищення, рідини, пристрій

Формула / Реферат:

1. Пристрій для очищення рідини, що містить циліндроконічний корпус з тангенціальним вхідним патрубком, зливним та пісковим патрубками, розташовану горизонтально у циліндричній частині корпусу проникну перегородку, відокремлюючу вхідний і зливний патрубки та розділяючу простір корпусу на нижню камеру очищуваної рідини і верхню камеру фільтрату, і циліндричну ємність, з'єднану трубопроводом з камерою фільтрату, який відрізняється тим, що...

Номер патенту: 73857

Опубліковано: 15.09.2005

Автори: Йєкслі Пол Мартін, Кастро Оскар Мігель, Пжибілек Ентоні Рональд, Роджерс Брайан Леслі, Лоренс Керрі Джон

МПК: B01D 21/24, B04C 5/13, B04C 3/00 ...

Мітки: гідроциклон

Формула / Реферат:

1. Гідроциклон, який містить основний корпус з виконаною в ньому камерою, при цьому камера має вхідну секцію і розділову секцію, розділова секція має внутрішню бокову стінку, яка конусоподібно звужується всередину у сторону від вхідної секції, причому гідроциклон додатково містить вхідний канал для вихідного матеріалу, що забезпечує подачу суміші у вигляді суспензії, несучої частинки, у вхідну секцію камери, вихідний канал для верхнього...

Номер патенту: 73011

Опубліковано: 16.05.2005

Автори: Кофанов Олександр Сергійович, Єпіхін В'ячеслав Юрійович, Бочаров Анатолій Аристархович

МПК: B04C 5/12, B04C 5/13

Мітки: гідроциклон

Формула / Реферат:

Гідроциклон, що містить циліндроконічний корпус з живильним патрубком, зливний патрубок, піскову насадку і кришку, який відрізняється тим, що зливний патрубок виконаний у вигляді двох з’єднаних один з одним коаксіальних циліндрів різного діаметра, при цьому патрубок укріплений у кришці гідроциклону циліндром більшого діаметра, а довжина циліндра меншого діаметра складає 0,20-0,35 від загальної довжини патрубка при співвідношенні діаметрів...

Номер патенту: 1990

Опубліковано: 15.09.2003

Автор: Абрамов Микола Васильович

МПК: B04C 5/13

Мітки: двоступеневий, пиловловлювач

Формула / Реферат:

1. Двоступеневий пиловловлювач, що має конічний корпус з тангенціальним вхідним патрубком, нижній осьовий пиловипускний патрубок, осьову вихлопну трубу, який відрізняється тим, що в нижньому кінці осьової вихлопної труби змонтована група вертикальних відцентрових пиловловлювачів таким чином, що вхідні патрубки кожного з групи пиловловлювачів виведені через отвори в стінці її циліндричної поверхні, нижні осьові пиловипускні патрубки кожного з...

Номер патенту: 13208

Опубліковано: 28.02.1997

Автори: БАТЛУК ВІКТОРІЯ АРСЕНІЇВНА, Горбатенко Альберт Вільович

МПК: B04C 5/13

Мітки: пиловловлювач

Формула / Реферат:

(57)Пылеуловитель, содержащий конический корпус с тангенциальным входным патрубком, осевую выхлопную трубу, к нижнему концу которой присоединен цилиндрический инерционный уловитель, выполненный из соединенных по нижнему краю обечайкой продольных пластин, образующих жалюзийную решетку, нижний осевой пылевыпускной патрубок, отличающийся тем, что каждая пластина инерционного уловителя выполнена из двух частей, первая из которых в форме...
