B24B 41/06 — супорти, наприклад регульовані люнети

Номер патенту: 110808

Опубліковано: 25.02.2016

Автори: Андерссон Томас, Тревісан Клаудіо, Андзіні Маттео, Тренті Ерасмо

МПК: B24B 41/06, B24B 5/04

Мітки: циліндрів, машина, шліфувальний, робочих, розташування, здійснення, машини, способу, спосіб

Формула / Реферат:

1. Спосіб розташування робочих циліндрів, наприклад прокатних станів або каландрів для виробництва паперу, на шліфувальній машині (10), що передбачає виконання щонайменше наступних операцій:а) розміщення поперечної центральної площини циліндра у відповідності з базовою точкою, розташованою між рухомою передньою головкою (13) затискного пристрою і задньою бабкою (12) машини (10);б) переміщення і передньої головки (13) і задньої...

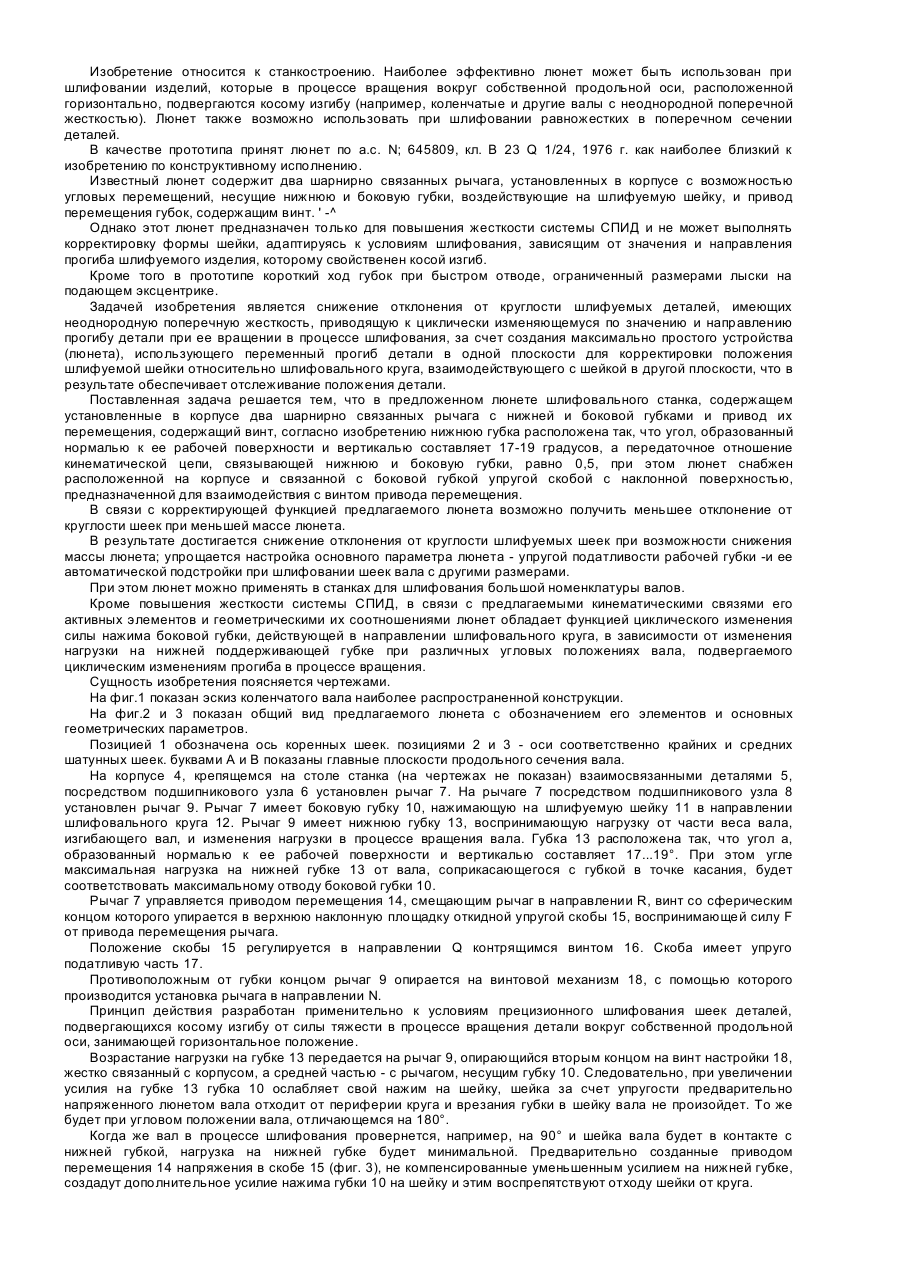

Номер патенту: 3877

Опубліковано: 27.12.1994

Автори: Дятел Микола Микитович, Снісаренко Вван Миколайович, Гавриленко Дмитро Дмитрович, Синяговський Іван Іванович

МПК: B24B 41/06

Мітки: верстата, люнет, шліфувального

Формула / Реферат:

Люнет шлифовального станка, в корпусе ко­торого установлены два шарнирно связанных ры­чага с нижней и боковой губками и привод их перемещения, содержащий винт, отличающийся тем, что нижняя губка расположена так, что угол, образованный нормалью к ее рабочей поверхности и вертикалью, составляет 17...19 градусов, а пере­даточное отношение кинематической цепи, связывающей нижнюю и боковую губки, равно 0,5, при этом люнет снабжен расположенной на...
