Долюк Роман Петрович

Номер патенту: 87897

Опубліковано: 25.08.2009

Автори: Остащенко Ольга Романівна, Долюк Іван Петрович, Шевкунова Олена Романівна, Долюк Роман Петрович

МПК: H01F 27/34, H01F 41/06

Мітки: високої, потужності, великої, розподілюючим, напруги, долюка, трансформатор, екраном

Формула / Реферат:

1. Трансформатор високої напруги (ВН) і великої потужності з приєднаним до лінійного виводу обмотки ВН розподілюючим екраном (РЕ), що являє собою ланцюг послідовних електричних ємностей, розміщений на ближніх до лінійного виводу котушках із з'єднаних зигзагом ємнісних витків, сформований щонайменше двома пластами ізольованих обкладок, які мають у перерізі форму овалу та відокремлені одна від одної вдовж пласта зазорами, при цьому пласти...

Номер патенту: 86817

Опубліковано: 25.05.2009

Автори: Долюк Роман Петрович, Остащенко Ольга Романівна, Долюк Іван Петрович, Шевкунова Олена Романівна

МПК: H01F 27/00

Мітки: великої, трансформатор, розподілюючим, напруги, ре, потужності, високої, екраном, долюка

Формула / Реферат:

1. Трансформатор високої напруги і великої потужності з приєднаним розподілюючим екраном до лінійного виводу обмотки, що містить спіраль ємностей, яка складена в поперечному плані із взаємно ізольованих, коаксіальних, овальних внутрішніх і зовнішніх обкладок з утворенням ланцюга послідовних ємностей у формі послідовних витків, намотаних на поверхнях послідовних котушок вхідної частини обмотки, який відрізняється тим, що спіраль розміщена на...

Номер патенту: 81002

Опубліковано: 26.11.2007

Автори: Долюк Людмила Василівна, Долюк Іван Петрович, Долюк Роман Петрович

МПК: H01F 41/06, H01F 27/34

Мітки: кутниковою, напруги, шайбою, великої, трансформатор, високої, потужності

Формула / Реферат:

1. Трансформатор високої напруги і великої потужності з кутниковою шайбою, що обхоплює кут і прикутові частини радіально-плоскої та циліндричної поверхонь котушки з неперервною намоткою витків і міжвитковими каналами, який відрізняється тим, що кутникова шайба щільно притиснута по всьому колу кутом і стінками до відповідних частин поверхні котушки, причому кутникові шайби сусідніх протилежних кутів з великою між ними градієнтною перенапругою...

Номер патенту: 73849

Опубліковано: 15.09.2005

Автори: Долюк Роман Петрович, Долюк Іван Петрович, Шевкунова Олена Романівна, Остащенко Ольга Романівна

МПК: H01F 27/34, H01F 41/06

Мітки: високої, параметрів, трансформатор, виготовлення, розподілюючим, великої, долюка, способи, потужності, визначення, варіанти, випробування, напруги, ре, екраном

Формула / Реферат:

1. Трансформатор високої напруги (ВН) і великої потужності з приєднаним до лінійного виводу обмотки ВН розподілюючим екраном (РЕ) спірального типу, що містить послідовні ємності,сформовані шарами концентричних між собою і витками обмотки ізольованих дугових обкладок, що мають у перерізі форму співвісних овалів, і з'єднані по колу з розміщенням точок входу і виходу кожної ємності на різнойменних краях її обкладок з утворенням суцільної...

Номер патенту: 38914

Опубліковано: 15.05.2001

Автори: Кирилов Василь Михайлович, Долюк Роман Петрович

МПК: H01F 27/34

Мітки: напруги, трансформатор, високої, великої, потужності

Текст:

...секцій захисної обмотки, розміщеними на двох бічни х ярмах, Фіг. 4 - трансформатор із захисними обмотками, розміщеними на одному бічному ярмі, По винаходу, трансформатор містить магнітопровід, що має три стрижні 1, установлену на стрижнях обмотку 2, що складається з трьох фаз А, В, С і розміщену усередині бака 3 трансформатора на кінці його довгої осі захисну однофазну обмотку 4 (див. фіг. 1). Нейтральні виводи X, Y, Z обмотки 2 з'єднані за...

Номер патенту: 22274

Опубліковано: 03.02.1998

Автори: Долюк Роман Петрович, Кобилецький Анатолій Андрійович

МПК: H01F 27/00

Мітки: напруги, високої, електроіндукційний, пристрій

Формула / Реферат:

1. Электроиндукционное устройство высокого напряжения, содержащее обмотку с выводом высокого напряжения ВН и выводом низкого напряжения НН, бак с экранированным от магнитного потока и заземленным металлическим днищем и систему принудительного охлаждения, отличающееся тем, что бак выполнен в виде охватывающего обмотку и коаксиального с ней диэлектрического цилиндра с подключенными к крышке выводом ВН, а к днищу выводом НН, причем днище бака...

Номер патенту: 20052

Опубліковано: 25.12.1997

Автори: Гриценюк Олег Костянтинович, Романов Віталій Олексійович, Долюк Роман Петрович

МПК: H02H 7/04

Мітки: обмежник, перенапруги

Формула / Реферат:

1. Ограничитель перенапряжения, содержащий колонку из ряда соосных дисков резисторных и контактных элементов, отличающийся тем, что одна часть дисковых элементов выполнена с диаметром в 1,1-3 раза большим диаметра другой части дисковых элементов.2. Ограничитель по п. 1, отличающийся тем, что дисковые резисторные элементы большего диаметра чередуются с дисковыми резисторными элементами меньшего диаметра, а дисковые контактные элементы...

Номер патенту: 17081

Опубліковано: 18.03.1997

Автор: Долюк Роман Петрович

МПК: H01F 27/34

Мітки: трифазній, силовий, трансформатор

Формула / Реферат:

1. Трансформатор силовой трехфазный, содержащий бак и соединенную по схеме "звезда" трехфазную обмотку высокого напряжения с отводом от ее нейтрали, подключенным к защитному устройству, отличающийся тем, что отвод от нейтрали обмотки размещен только внутри бака, отвод от контура заземления введен внутрь бака трансформатора, а между сближенными концами указанных отводов внутри бака размещена и подключена резисторная колонка.2....

Номер патенту: 14754

Опубліковано: 18.02.1997

Автор: Долюк Роман Петрович

МПК: H01F 27/28

Мітки: індукційного, пристрою, обмотка

Формула / Реферат:

Обмотка индукционного устройства, содержащая группу, по крайней мере, из двух пар катушек, соединенных между собой в порядке их последовательности в электрической цепи, расположенных одна над другой вдоль обмотки и содержащих непрерывно намотанные рабочие и холостые витки, отличающаяся тем, что рабочие и вмотанные в первую нечетную катушку группы холостые витки соединены с соответствующими витками следующей нечетной катушки в порядке их...

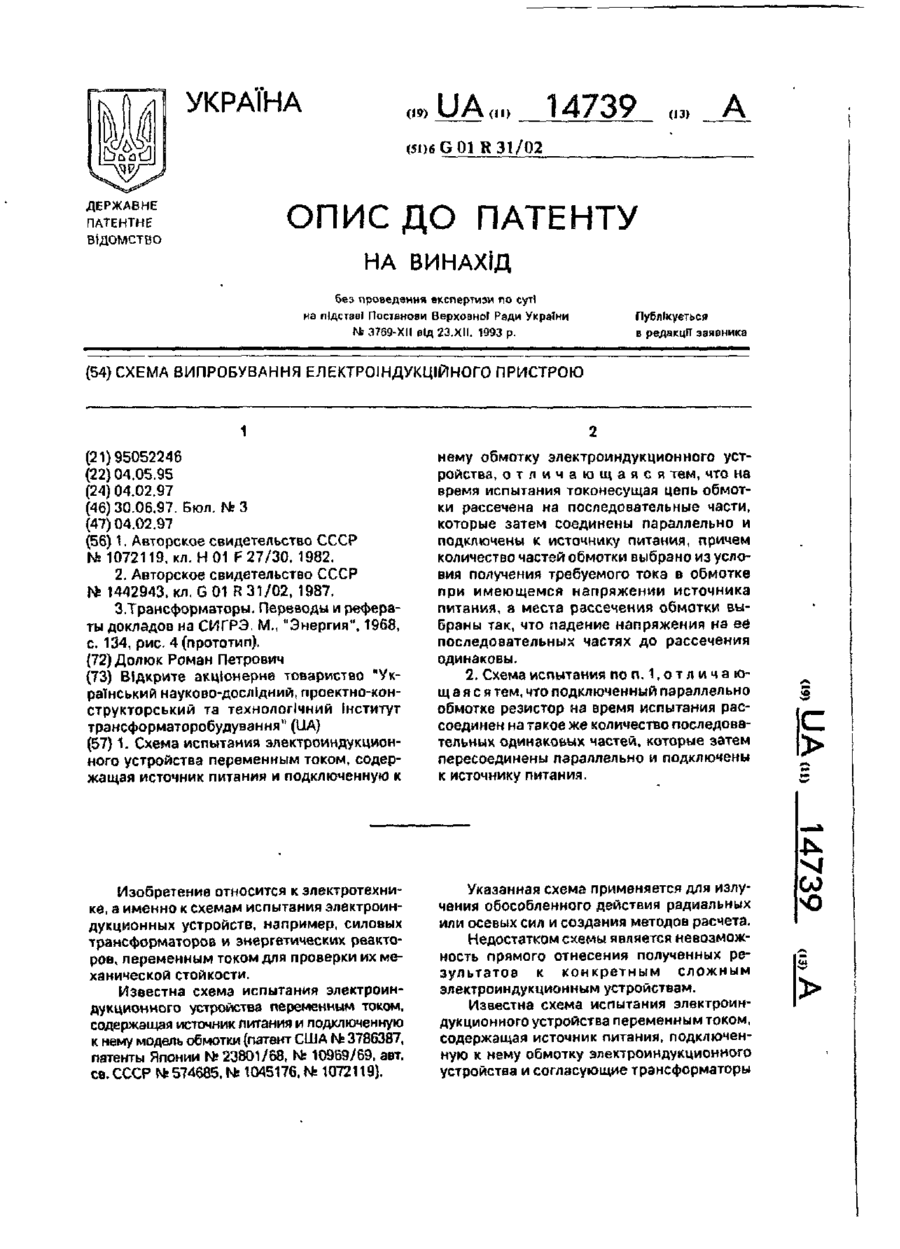

Номер патенту: 14739

Опубліковано: 04.02.1997

Автор: Долюк Роман Петрович

МПК: G01M 19/00, G01R 31/02

Мітки: пристрою, електроіндукційного, випробування, схема

Формула / Реферат:

1. Схема испытания электроиндукционного устройства переменным током, содержащая источник питания и подключенную к нему обмотку электроиндукционного устройства, отличающаяся тем, что на время испытания токонесущая цепь обмотки рассечена на последовательные части, которые затем соединены параллельно и подключены к источнику питания, причем количество частей обмотки выбрано из условия получения требуемого тока в обмотке при имеющемся напряжении...

Номер патенту: 7871

Опубліковано: 26.12.1995

Автор: Долюк Роман Петрович

МПК: H01F 27/28

Мітки: пристрій, електроіндукційний

Формула / Реферат:

Электроиндукционное устройство, преиму­щественно трансформатор, содержит коаксиально расположенные в жидкой изоляции катушечную обмотку высокого напряжения с линейным и нейт­ральным выводами и торцами у крайних катушек, узел низшего напряжения, изоляционный проме­жуток между ними из плотно прилегающих слоев твердой изоляции и емкостных обкладок, причем торцы слоев твердой изоляции и обкладки ступенеобразно выступают за пределы линейного торца...
