F02C 3/00 — Газотурбінні установки, що відрізняються використанням продуктів згоряння в якості робочого тіла

Номер патенту: 71026

Опубліковано: 15.11.2004

Автори: Вебер Томас, Штулмюллер Франц

МПК: F02C 7/12, F02C 3/00, F02C 3/20 ...

Мітки: тиску, газу, пристрій, спосіб, підвищення

Формула / Реферат:

1. Спосіб для підвищення тиску газу, зокрема, повітря, яке подається компресором (8) на електростанції (2), з бустером (24), який відрізняється тим, що масопотік (m) газу розділяють на менший частковий потік (t1) і більший частковий потік (t2), менший частковий потік (t1) направляють через бустер (24) до ежектора (30) і там зводять разом з великим частковим потоком (t2), який підводять до усмоктувального патрубка ежектора (30), об'єднаний...

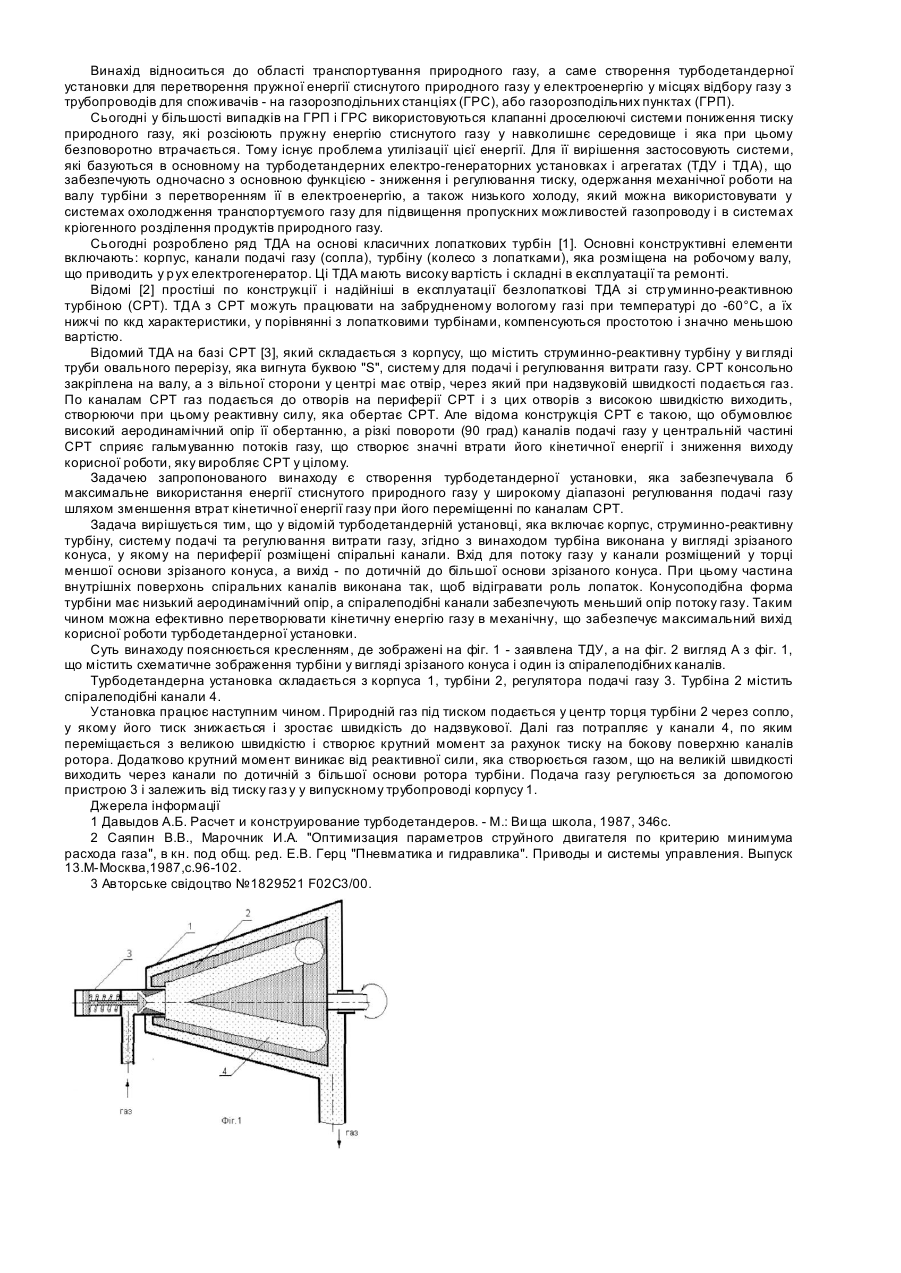

Номер патенту: 64118

Опубліковано: 16.02.2004

Автори: Мицьо Степан Миронович, Слободян Володимир Іванович, Козак Любомир Юрійович, Крамаренко Сергій Анатолійович

МПК: F02C 3/00

Мітки: турбодетандерна, установка

Формула / Реферат:

Турбодетандерна установка, що містить корпус, в якому встановлена лопатево-реактивна турбіна з системою регулювання витрати газу, яка відрізняється тим, що лопатево-реактивна турбіна виконана у вигляді зрізаного конуса з отворами для виходу газу по дотичній до більшої основи конуса і має канали спіралеподібної форми, які частиною їх поверхні утворюють лопаті.

Номер патенту: 64178

Опубліковано: 16.02.2004

Автори: Гордійчук Микола Васильович, Дячук Володимир Володимирович, Козак Любомир Юрійович

МПК: F02C 3/00

Мітки: газів, утилізатор, природних, викидів

Формула / Реферат:

Утилізатор викидів природних газів, що містить вал з осьовим каналом і ротор струминно-реактивної турбіни, який відрізняється тим, що ротор насаджено на вал генератора-електродвигуна, а до ротора діаметрально приєднано два реактивних прямоточних двигуни.

Номер патенту: 59801

Опубліковано: 15.09.2003

Автор: Шепіль Іван Іванович

МПК: F01D 1/24, F02C 3/00, F02C 1/00 ...

Мітки: газотурбінний, двигун

Формула / Реферат:

Газотурбінний двигун, який містить корпус з камерою згорання, форсунку, напрямний апарат і випускний патрубок, в корпусі шарнірно встановлено колесо турбіни з пустотілим валом івідцентровим колесом, який відрізняється тим, що в отворах стінок пустотілого вала встановлені кульки шарикопідшипника, причому відцентрове колесо встановлено у внутрішнє кільце шарикопідшипника.

Номер патенту: 58012

Опубліковано: 15.07.2003

Автор: Гречко Микола Пилипович

МПК: F02C 3/00

Мітки: газотурбінна, тілом, установка, робочим, комбінованим

Формула / Реферат:

Газотурбінна установка з комбінованим робочим тілом, що включає турбіну, повітряний компресор, камеру згоряння і обладнання для подачі водяної пари в газовий тракт турбіни, яка відрізняється тим, що має проточне адіабатне парогенеруюче обладнання, виконане у вигляді дифузора з багатоканальним виходом, вхідний переріз якого з'єднаний з трубопроводом води, нагрітої до температури, близької до температури насичення, а багатоканальний вихідний...

Номер патенту: 52252

Опубліковано: 16.12.2002

Автори: Козак Любомир Юрійович, Слободян Володимир Іванович

МПК: F02C 3/00

Мітки: турбодетандерна, установка

Формула / Реферат:

Турбодетандерна установка, що складається з корпусу, в якому встановлена струминно - реактивна турбіна з соплами Лаваля і системою регулювання витрати газу, яка відрізняється тим, що струминно-реактивна турбіна виконана у вигляді диска, система регулювання витрати газу розміщена безпосередньо у місці виходу газу з сопел, а процес регулювання у ній виконується шляхом зміни перерізу каналу у найвужчому місці.

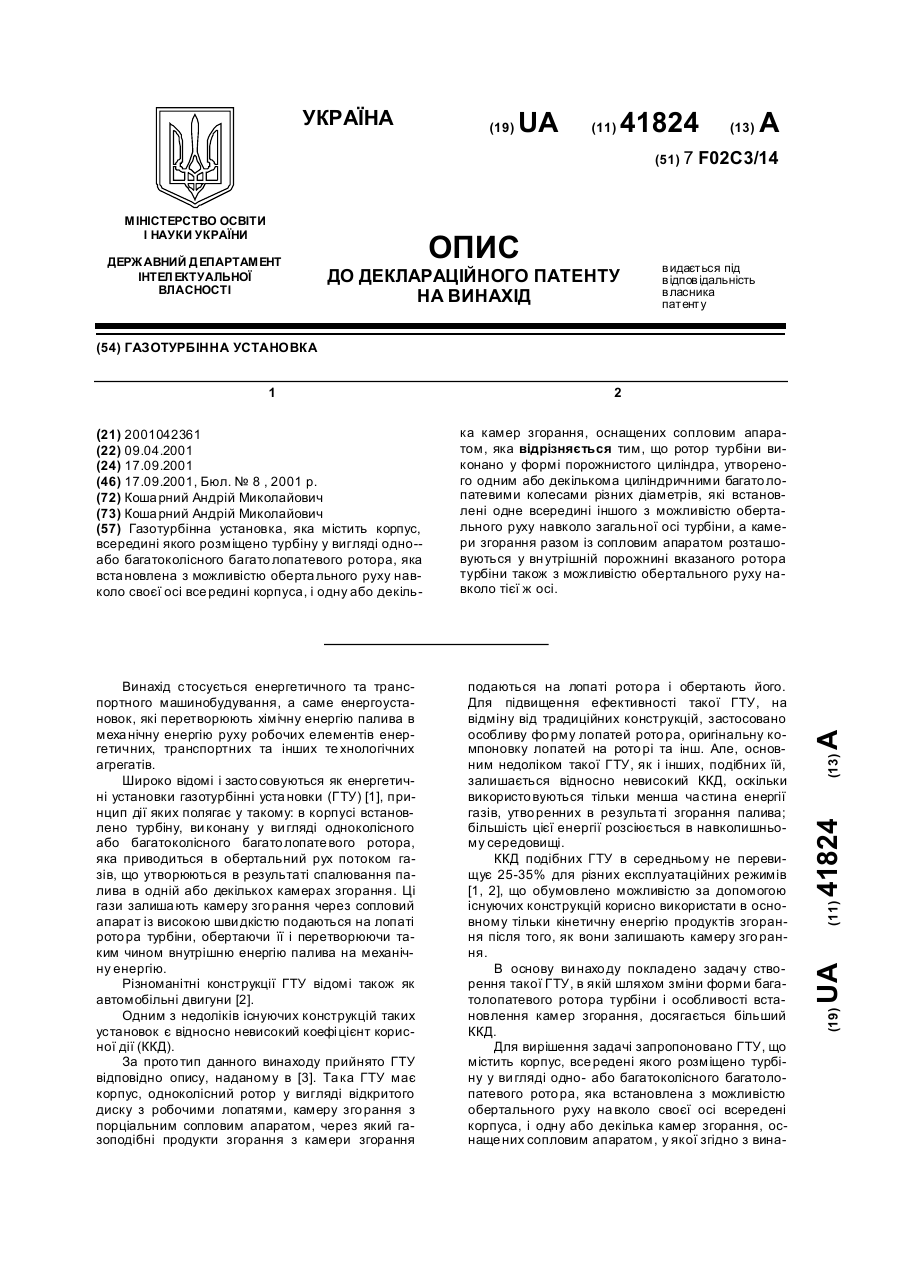

Номер патенту: 41824

Опубліковано: 17.09.2001

Автор: Кошарний Андрій Миколайович

МПК: F02C 3/00

Мітки: газотурбінна, установка

Формула / Реферат:

Газотурбінна установка, яка містить корпус, всередині якого розміщено турбіну у вигляді одно-або багатоколісного багатолопатевого ротора, яка встановлена з можливістю обертального руху навколо своєї осі всередині корпуса, і одну або декілька ка­мер згорання, оснащених сопловим апаратом, яка відрізня­ється тим, що ротор турбіни виконано у формі порожнистого циліндра, утвореного одним або декількома циліндричними багатолопатевими колесами...

Номер патенту: 29278

Опубліковано: 16.10.2000

Автори: Степанов Ігор Ювенальйович, Фролов Сергій Дмитрович, Хомутов Павло Олексійович, Жеманюк Павло Дмитрович, Мартиненко Леонід Іванович, Сманцер Валерій Володимирович

МПК: F02C 3/00

Мітки: турбореактивний, двигун, використання, конвертований, авіаційний, наземного, двоконтурний

Формула / Реферат:

Авіаційний турбореактивний двоконтурний двигун, конвертований для наземного використання, який містить розташовані послідовно одне за одним компресор, камеру згоряння, турбіну компресора, турбіну вентилятора, газоповітряний теплообмінник, вихідний газовий патрубок, які створюють внутрішній контур двигуна, а також розташовані послідовно у створюючи зовнішній контур двигуна вентилятор, кільцевий повітряний канал, вільну силову турбіну, з'єднану...

Номер патенту: 27494

Опубліковано: 15.09.2000

Автор: Коні Майкал Віллобай Ессекс

МПК: F02C 3/00

Мітки: установка, газотурбінна

Текст:

...количество относительно не под давлением газа, введенного через отверстие 18 Когда жидкий поршень 6 выдвигается из камеры 7 в камеру 8, газ в камере 8 сжимается Когда газ сжат, в камере 8 распыляется жидкость в виде маленьких капелек для поддержания газа почти при постоянной температуре Жидкость в виде водяной пыли опускается через газовое пространство и смешивается с жидкостью, образующей жидкий поршень 6 В этом варианте распыленная...

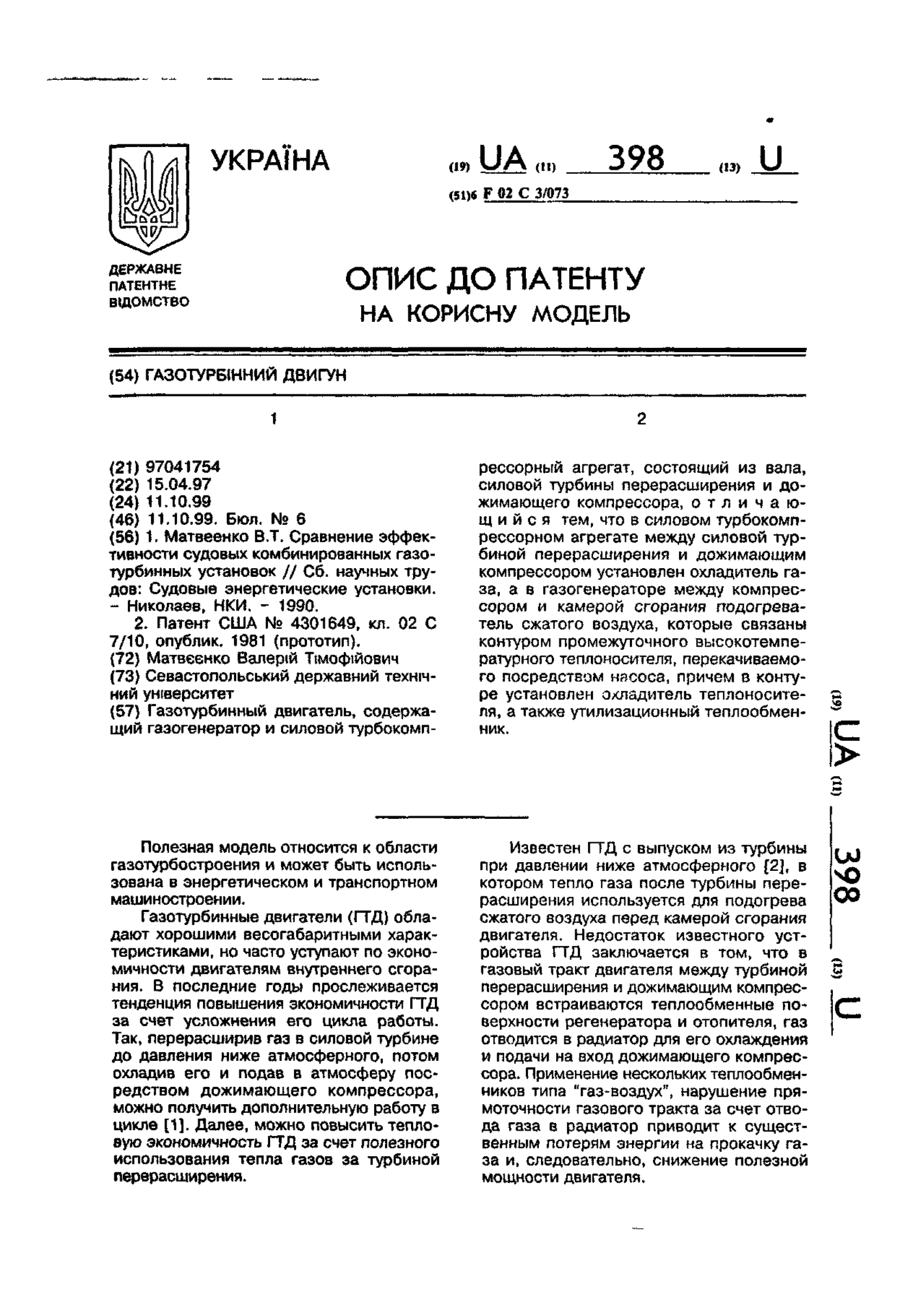

Номер патенту: 398

Опубліковано: 11.10.1999

Автор: Матвєєнко Валерій Тімофійович

МПК: F02C 3/00

Мітки: двигун, газотурбінний

Формула / Реферат:

Газотурбинный двигатель, содержащий газогенератор и силовой турбокомпрессорный агрегат, состоящий из вала, силовой турбины перерасширения и дожимающего компрессора, отличающийся тем, что в силовом турбокомпрессорном агрегате между силовой турбиной перерасширения и дожимающим компрессором установлен охладитель газа, а в газогенераторе между компрессором и камерой сгорания подогреватель сжатого воздуха, которые связаны контуром промежуточного...

Номер патенту: 21651

Опубліковано: 20.01.1998

Автор: Рахмаілов Анатолій Міхайловіч

МПК: F23R 3/28, F02C 3/00

Мітки: згоряння, палива, газотурбінного, повітря, двигуна, подачі, камер, пристрій

Формула / Реферат:

1. Устройство подачи топлива и воздуха в ка­меры сгорания газотурбинного двигателя, закреп­ленные на роторе турбины, содержащее крыльчатку с венцом лопастей, образующих меж­лопастные полости подачи воздуха в упомянутые камеры сгорания, а также каналы подачи топлива, сообщенные с форсуночными устройствами камер сгорания, отличающееся тем, что крыльчатка по­дачи воздуха выполнена центростремительной, жестко скреплена с ротором турбины и...

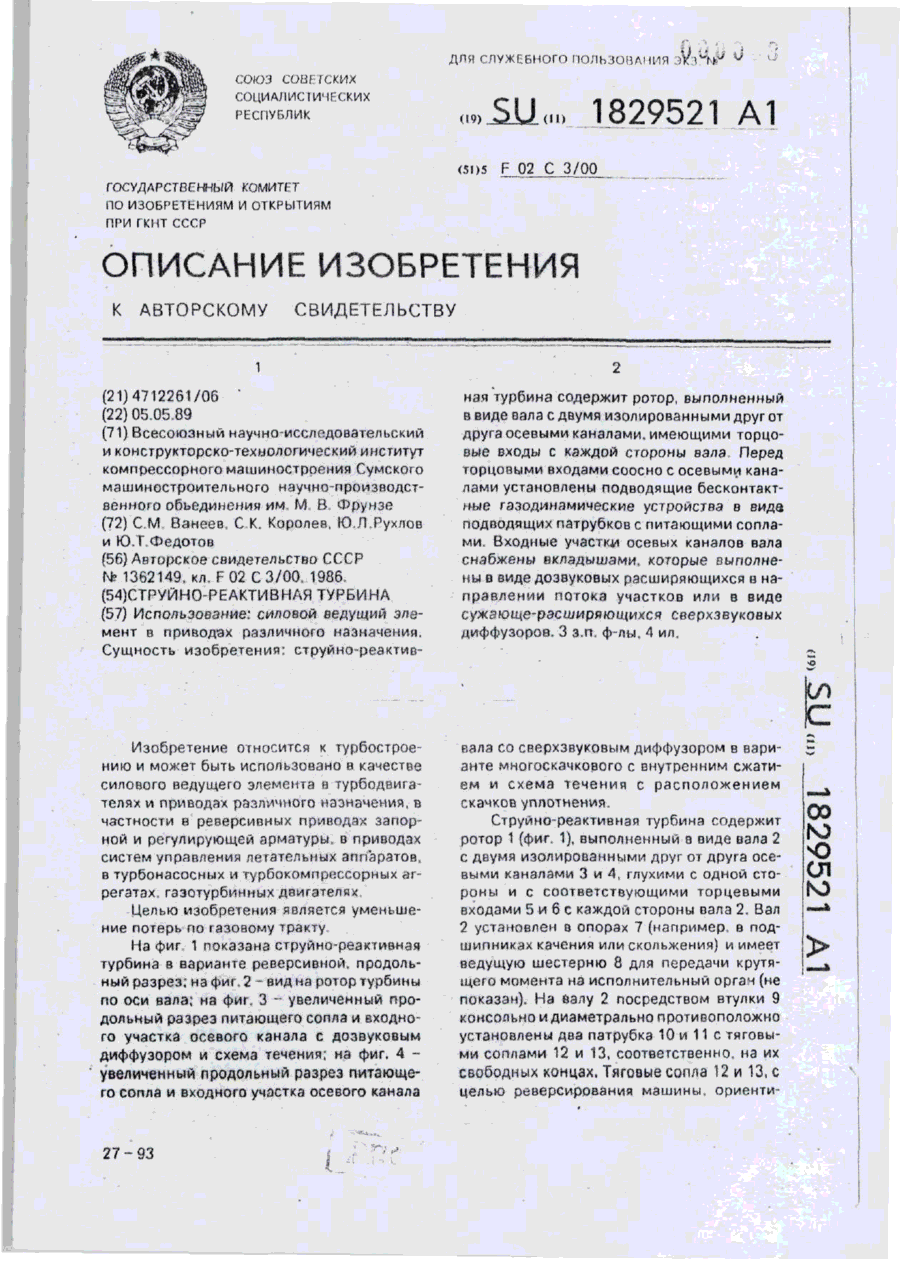

Номер патенту: 20192

Опубліковано: 25.12.1997

Автори: Федотов Юрій Тимофійович, Рухлов Юрій Леонідович, Корольов Сергій Констянтинович, Ванєєв Сергій Михайлович

МПК: F02C 3/00

Мітки: струминно-реактивна, турбіна

Текст:

...обеспечивается уменмиего потока, спедовательно, утечки рабочего ние потерь энергии по сравнению с прямым тела (газа) или газового тракта ротора 1 че- 25 с к З Ч К 0 М уплотнения при достаточно боль* рез зазор д практически полностью исклюшой сверхзвуковой скорости на входе ( I > 2). Это обуславливаем возможность увеличечаются. Для обеспечения входа струи со ния зазора д и уменьшения отношения гасверхзвуковой скоростью в газовый тракт...

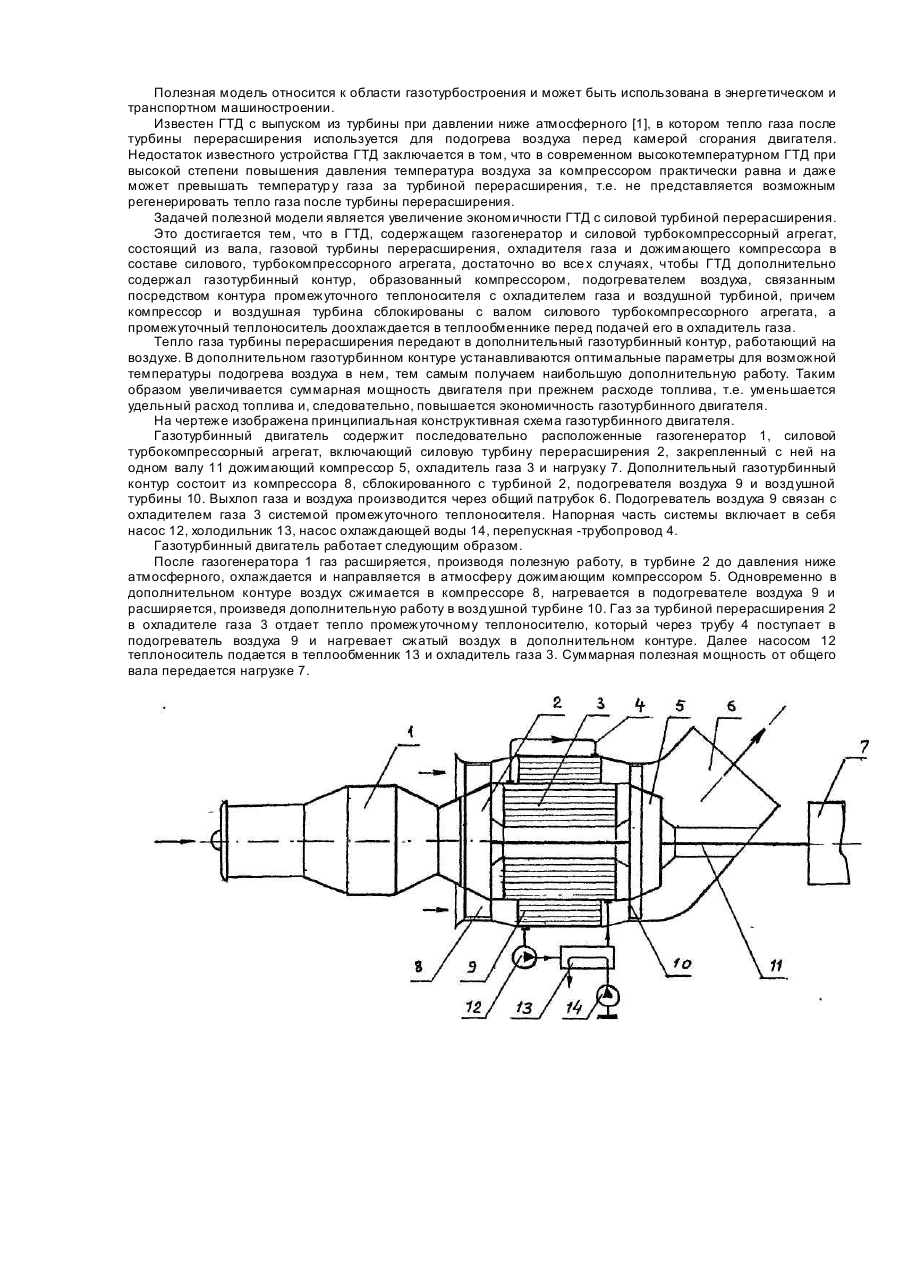

Номер патенту: 76

Опубліковано: 31.10.1997

Автор: Матвієнко Валерій Тимофійович

МПК: F02C 3/00

Мітки: двигун, газотурбінний

Формула / Реферат:

Газотурбинный двигатель, содержащий газогенератор и силовой турбокомпрессорный агрегат, состоящий из вала, газовой турбины перерасширения, охладителя газа и дожимающего компрессора, отличающийся тем, что силовой турбокомлрессор-ный агрегат двигателя дополнительно содержит газотурбинный контур, образованный компрессором, подогревателем воздуха, связанным посредством контура промежуточного теплоносителя с охладителем газа, и воздушной турбиной,...

Номер патенту: 13112

Опубліковано: 28.02.1997

Автор: Борисенко Іван Ілліч

МПК: F02C 3/00

Мітки: газотурбінна, установка

Формула / Реферат:

(57) 1. Газотурбинная установка,, содержащая эжектор, выход которого соединен с входом турбины, перепускной трубопровод, подключенный к активным соплам эжектора, и камеру сгорания, отличающаяся тем, что снабжена диффузором, вход в который подключен к выходу из эжектора, а выход - к перепускному трубопроводу, эжектор выполнен вихревым, камера сгорания установлена в перепускном трубопроводе, а оси активных сопел наклонены к оси...

Номер патенту: 8005

Опубліковано: 26.12.1995

Автори: Григоренко Віктор Якович, Фірсов Володимир Володимирович, Савицький Всеволод Іванович, Савицька Ніна Андріївна, Фірсова Світлана Вікторівна

МПК: F02C 3/00

Мітки: спосіб, формування, газотурбінного, процессу, двигуна, робочого

Формула / Реферат:

(57) Способ формирования рабочего процесса газотурбинного двигателя, заключающийся в подаче воздуха в его газодинамический тракт, сжатие воздуха, подачу топлива в зону горения, отличающийся тем, что часть топлива подают в воздушный поток с расходом, не вызывающим воспламенения топлива.
