F02P 3/00 — Інші системи електроіскрового запалювання, що характеризуються типами накопичувачів енергії запалювання

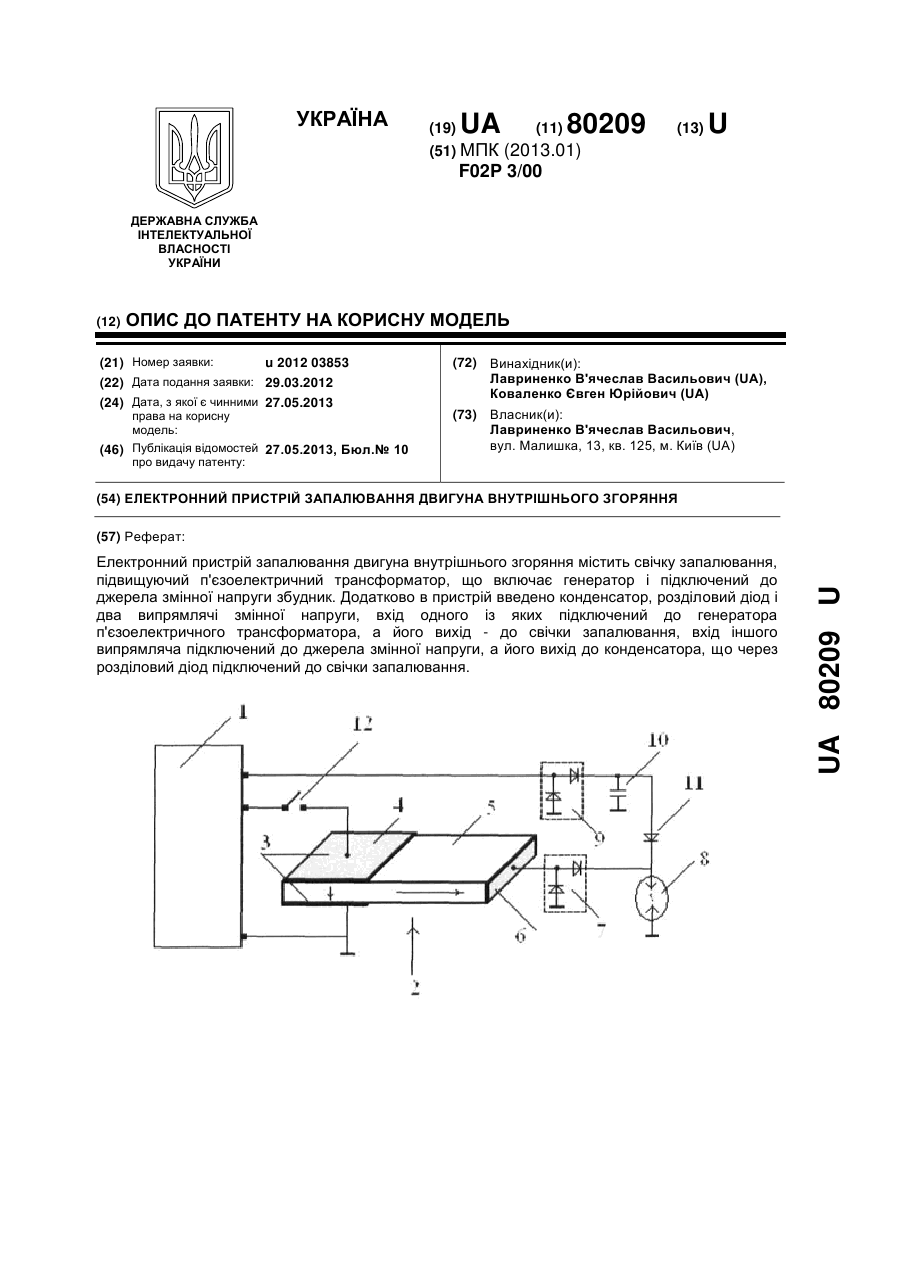

Номер патенту: 80209

Опубліковано: 27.05.2013

Автори: Коваленко Євген Юрійович, Лавріненко В'ячеслав Васильович

МПК: F02P 3/00

Мітки: пристрій, запалювання, двигуна, електронний, внутрішнього, згоряння

Формула / Реферат:

Електронний пристрій запалювання двигуна внутрішнього згоряння, який містить свічку запалювання, підвищуючий п'єзоелектричний трансформатор, що включає генератор і підключений до джерела змінної напруги збудник, який відрізняється тим, що додатково введено конденсатор, розділовий діод і два випрямлячі змінної напруги, вхід одного із яких підключений до генератора п'єзоелектричного трансформатора, а його вихід - до свічки запалювання, вхід...

Номер патенту: 57928

Опубліковано: 25.03.2011

Автори: Манойло Володимир Максимович, Бабенко Павло Григорович, Дзюбенко Олександр Андрійович, Абрамчук Федір Іванович, Маенко Віктор Федорович, Лінник Євген Васильович, Турівненко Іван Петрович

МПК: F02P 3/00

Мітки: система, запалювання, енергії, високої

Формула / Реферат:

Система запалювання високої енергії, що містить джерело живлення, блок узгодження, перетворювач постійної напруги в постійну підвищену з гальванічною розв'язкою від джерела живлення та з позитивним і негативним вихідними виводами, до яких підключений ємнісний накопичувач енергії, перший конденсатор, перший і другий електронні ключі, діод, логічний елемент, що інвертує, котушку запалювання, резистивний датчик струму і чотири резистори;...

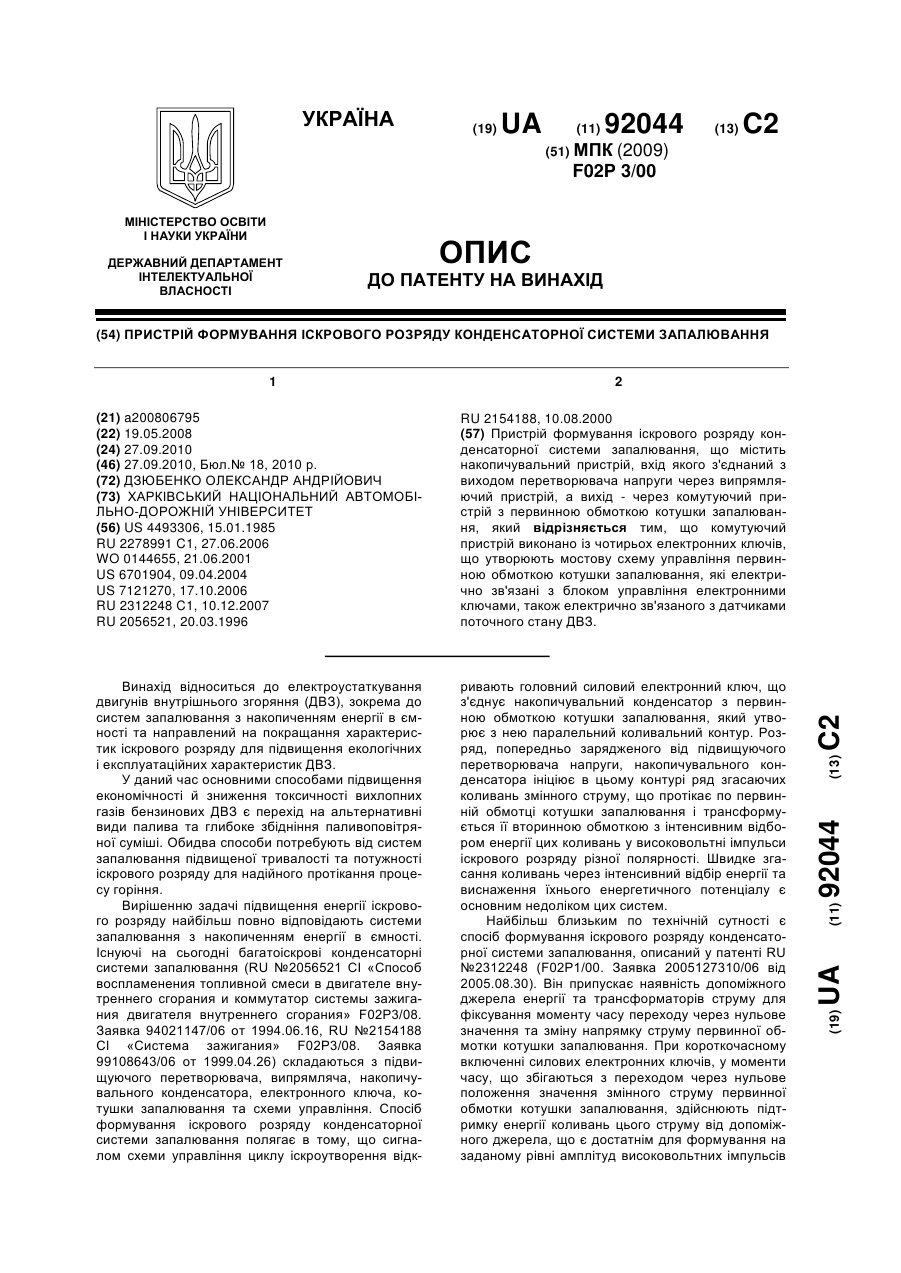

Номер патенту: 92044

Опубліковано: 27.09.2010

Автор: Дзюбенко Олександр Андрійович

МПК: F02P 3/00

Мітки: формування, пристрій, запалювання, розряду, системі, конденсаторної, іскрового

Формула / Реферат:

Пристрій формування іскрового розряду конденсаторної системи запалювання, що містить накопичувальний пристрій, вхід якого з'єднаний з виходом перетворювача напруги через випрямляючий пристрій, а вихід - через комутуючий пристрій з первинною обмоткою котушки запалювання, який відрізняється тим, що комутуючий пристрій виконано із чотирьох електронних ключів, що утворюють мостову схему управління первинною обмоткою котушки запалювання, які...

Номер патенту: 49046

Опубліковано: 12.04.2010

Автори: Бажинов Олексій Васильович, Дзюбенко Олександр Андрійович

МПК: F02P 3/00

Мітки: параметрами, запалювання, управління, іскрового, системі, розряду, спосіб

Формула / Реферат:

Спосіб управління параметрами іскрового розряду системи запалювання, що включає заряджання накопичувальної ємності струмом високої напруги (400 В), яку попередньо отримують перетворенням низької напруги бортової мережі за допомогою імпульсного перетворювача, первинні обмотки котушок запалювання під'єднують до накопичувального конденсатора через силові електронні ключі, який відрізняється тим, що конденсатор використовують як накопичувальний...

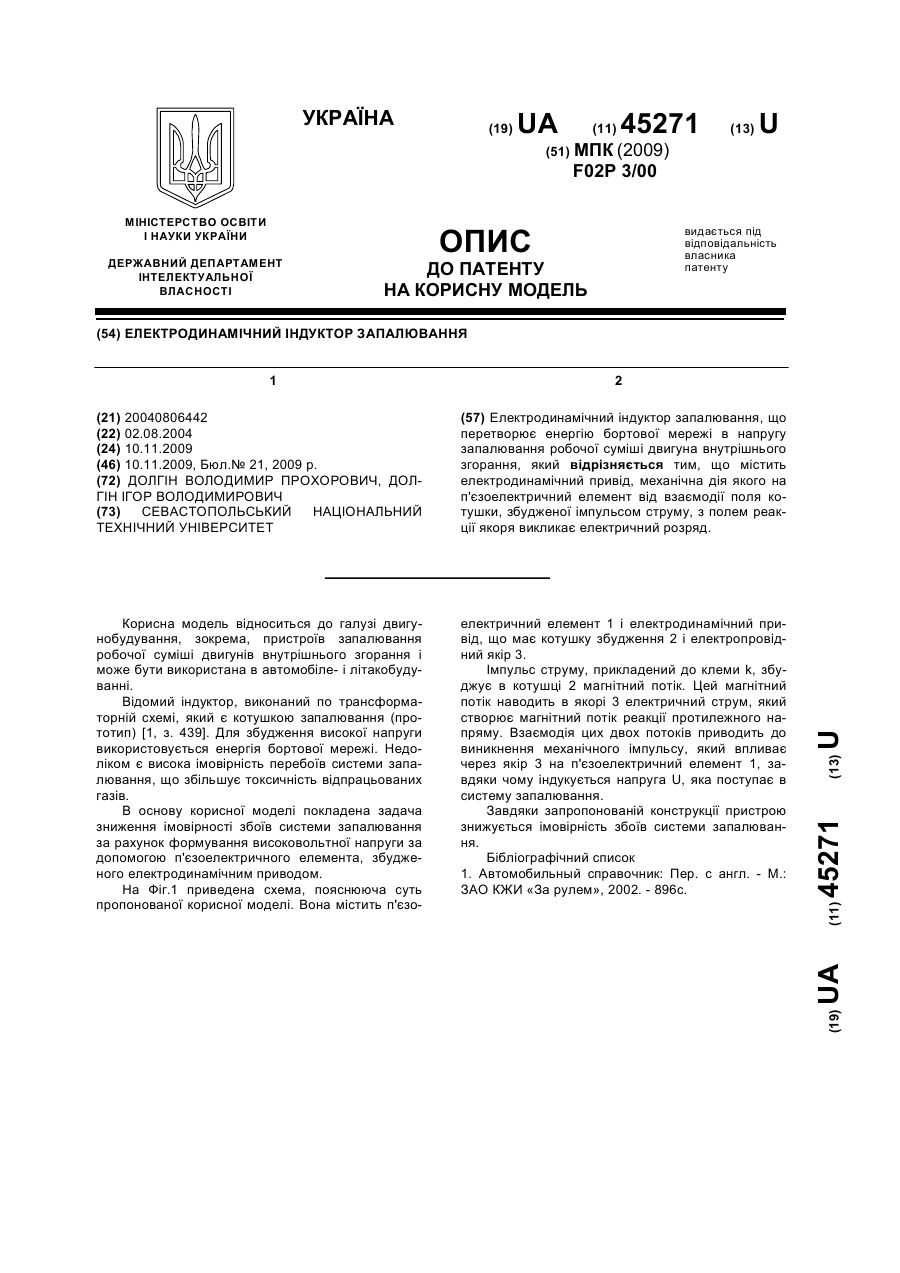

Номер патенту: 45271

Опубліковано: 10.11.2009

Автори: Долгін Володимир Прохорович, Долгін Ігор Володимирович

МПК: F02P 3/00

Мітки: електродинамічний, запалювання, індуктор

Формула / Реферат:

Електродинамічний індуктор запалювання, що перетворює енергію бортової мережі в напругу запалювання робочої суміші двигуна внутрішнього згорання, який відрізняється тим, що містить електродинамічний привід, механічна дія якого на п'єзоелектричний елемент від взаємодії поля котушки, збудженої імпульсом струму, з полем реакції якоря викликає електричний розряд.

Номер патенту: 38668

Опубліковано: 12.01.2009

Автор: Криушенко Ігор Леонідович

МПК: F02P 3/00

Мітки: двигунів, система, запалювання, згоряння, внутрішнього

Формула / Реферат:

Система запалювання двигуна внутрішнього згоряння, що містить вмикач запалювання, акумуляторну батарею, перетворювач напруги, регулятор напруги, свічу запалювання, поршень, камеру згоряння, яка відрізняється тим, що свіча запалювання містить один анодний центральний електрод, а на горизонтальній поверхні поршня, що стикається з паливно-повітряною сумішшю, виконана тугоплавка вставка.

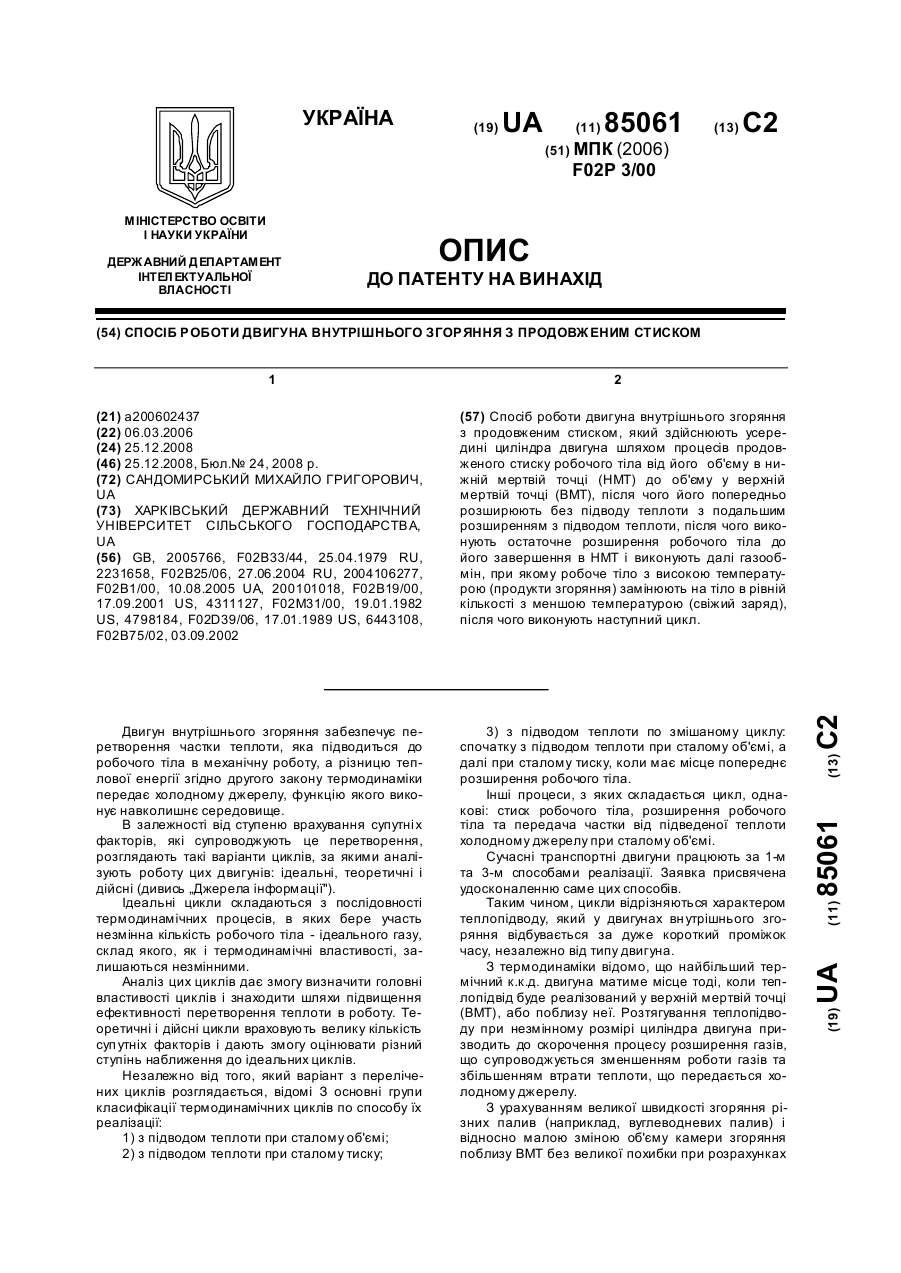

Номер патенту: 85061

Опубліковано: 25.12.2008

Автор: Сандомирський Михайло Григорович

МПК: F02P 3/00

Мітки: стиском, спосіб, двигуна, роботи, згоряння, продовженим, внутрішнього

Формула / Реферат:

Спосіб роботи двигуна внутрішнього згоряння з продовженим стиском, який здійснюють усередині циліндра двигуна шляхом процесів продовженого стиску робочого тіла від його  об'єму в нижній мертвій точці (НМТ) до об'єму у верхній мертвій точці (ВМТ), після чого його попередньо розширюють без підводу теплоти з подальшим розширенням з підводом теплоти, після чого виконують остаточне розширення робочого тіла до його завершення в НМТ і виконують далі...

Номер патенту: 84673

Опубліковано: 25.11.2008

Автори: Долгін Володимир Прохорович, Долгін Ігор Володимирович

МПК: H01T 13/00, F02P 3/00

Мітки: запалювання, свічка, електромагнітна

Формула / Реферат:

Електромагнітна свічка запалювання, що містить колектор, центральний електрод, з можливістю створення іскрового простору між їх кінцями, п'єзоелектричний елемент, включений між колектором і центральним електродом, а перед ними розташована котушка збудження, яка відрізняється тим, що як сердечник використано постійний магніт, що взаємодіє з магнітним полем котушки збудження, яка відштовхує постійний магніт до п'єзоелектричного елемента під...

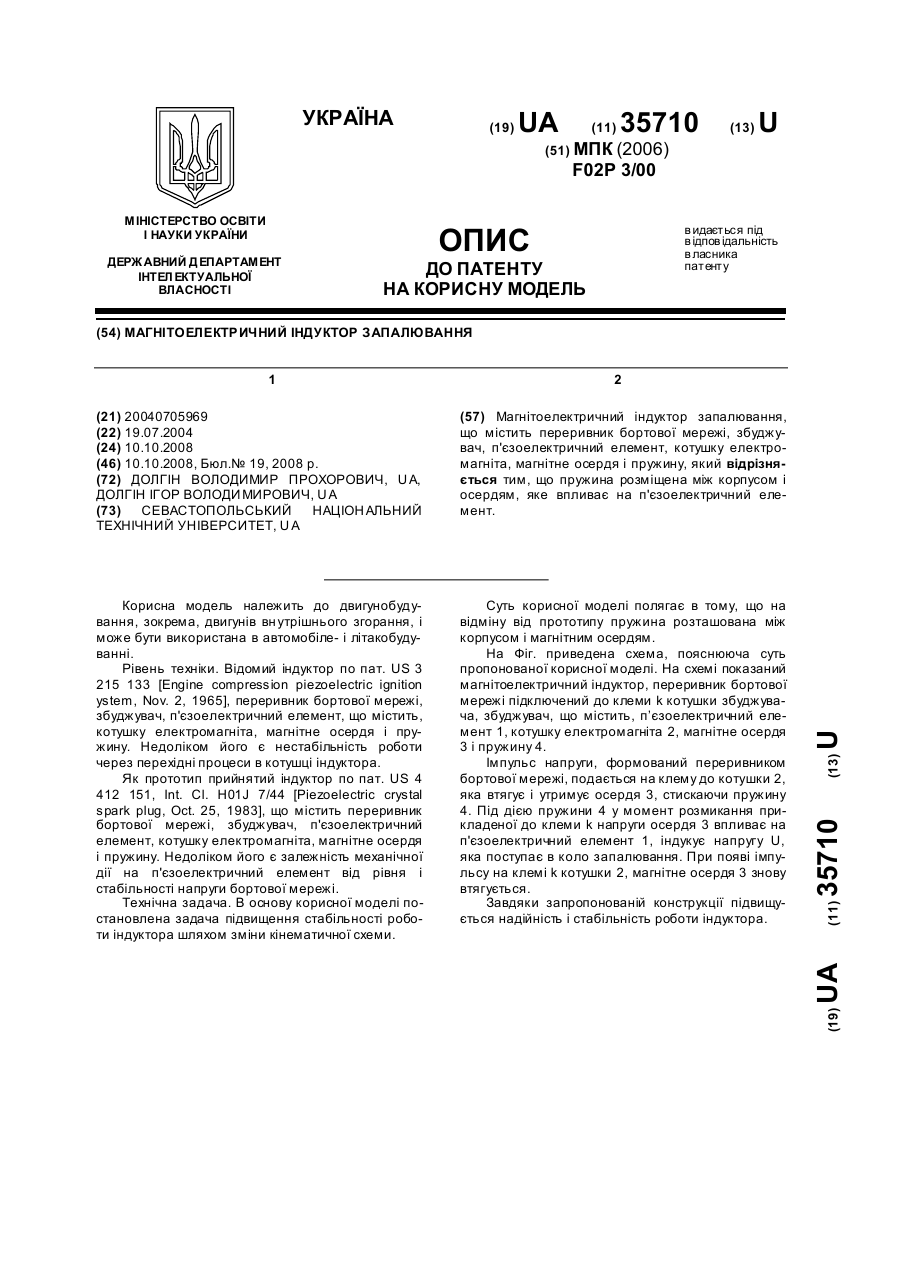

Номер патенту: 35710

Опубліковано: 10.10.2008

Автори: Долгін Володимир Прохорович, Долгін Ігор Володимирович

МПК: F02P 3/00

Мітки: магнітоелектричний, запалювання, індуктор

Формула / Реферат:

Магнітоелектричний індуктор запалювання, що містить переривник бортової мережі, збуджувач, п'єзоелектричний елемент, котушку електромагніта, магнітне осердя і пружину, який відрізняється тим, що пружина розміщена між корпусом і осердям, яке впливає на п'єзоелектричний елемент.

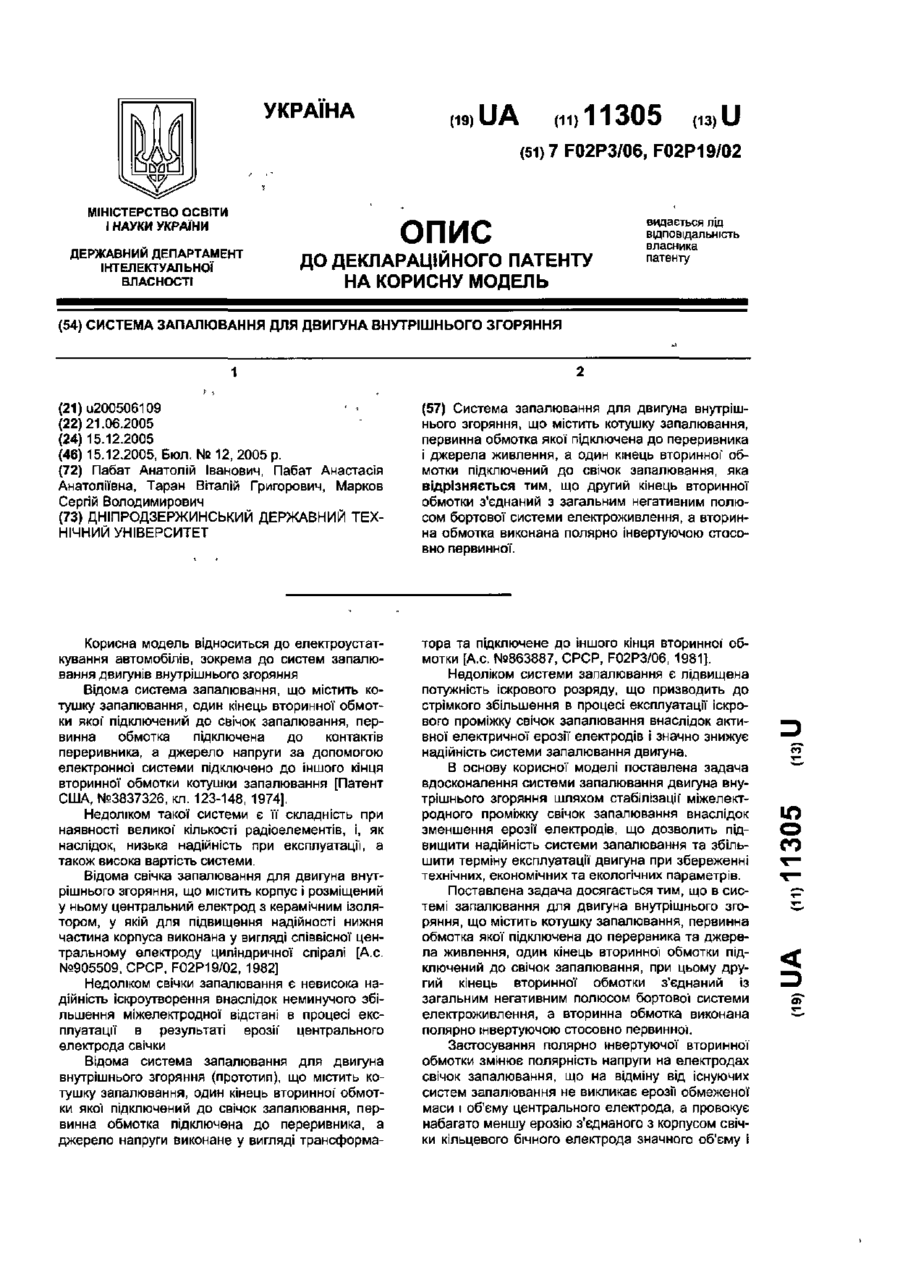

Номер патенту: 11305

Опубліковано: 15.12.2005

Автори: Таран Віталій Григорович, Пабат Анастасія Анатоліївна, Марков Сергій Володимирович, Пабат Анатолій Іванович

МПК: F02P 3/00, F02P 19/00

Мітки: внутрішнього, згоряння, двигуна, система, запалювання

Формула / Реферат:

Система запалювання для двигуна внутрішнього згоряння, що містить котушку запалювання, первинна обмотка якої підключена до переривника і джерела живлення, а один кінець вторинної обмотки підключений до свічок запалювання, яка відрізняється тим, що другий кінець вторинної обмотки з'єднаний з загальним негативним полюсом бортової системи електроживлення, а вторинна обмотка виконана полярно інвертуючою стосовно первинної.

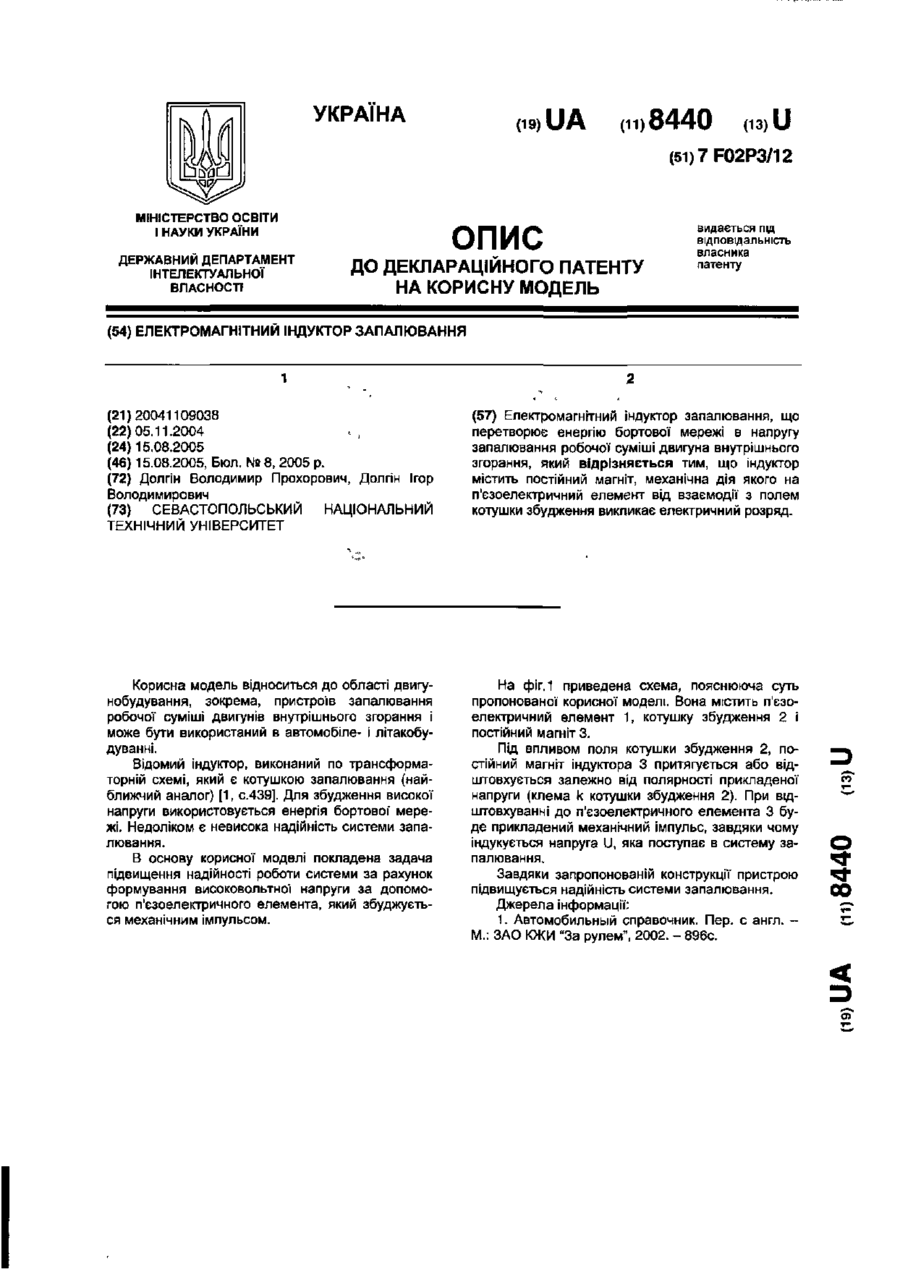

Номер патенту: 8440

Опубліковано: 15.08.2005

Автори: Долгін Ігор Володимирович, Долгін Володимир Прохорович

МПК: F02P 3/00

Мітки: запалювання, індуктор, електромагнітний

Формула / Реферат:

Електромагнітний індуктор запалювання, що перетворює енергію бортової мережі в напругу запалювання робочої суміші двигуна внутрішнього згорання, який відрізняється тим, що індуктор містить постійний магніт, механічна дія якого на п'єзоелектричний елемент від взаємодії з полем котушки збудження викликає електричний розряд.

Номер патенту: 54556

Опубліковано: 17.03.2003

Автори: Турівненко Іван Петрович, Бабенко Павло Григорович, Лінник Євген Васильович, Середа Валентина Гордіївна

МПК: F02P 15/00, F02P 3/00

Мітки: згорання, двигуна, запалювання, внутрішнього, система

Формула / Реферат:

1. Система запалювання двигуна внутрішнього згорання, яка містить джерело живлення та котушку запалювання, перший вивід первинної обмотки якої підключено до виходу джерела живлення, а другий - до першого виводу ємкісного елемента, розподільник та свічки запалювання, формувач керуючих сигналів та електронний ключ, яка відрізняється тим, що до неї додатково введені переривач, формувач сигналу зворотного зв'язку та логічний елемент 2AБO-HІ,...

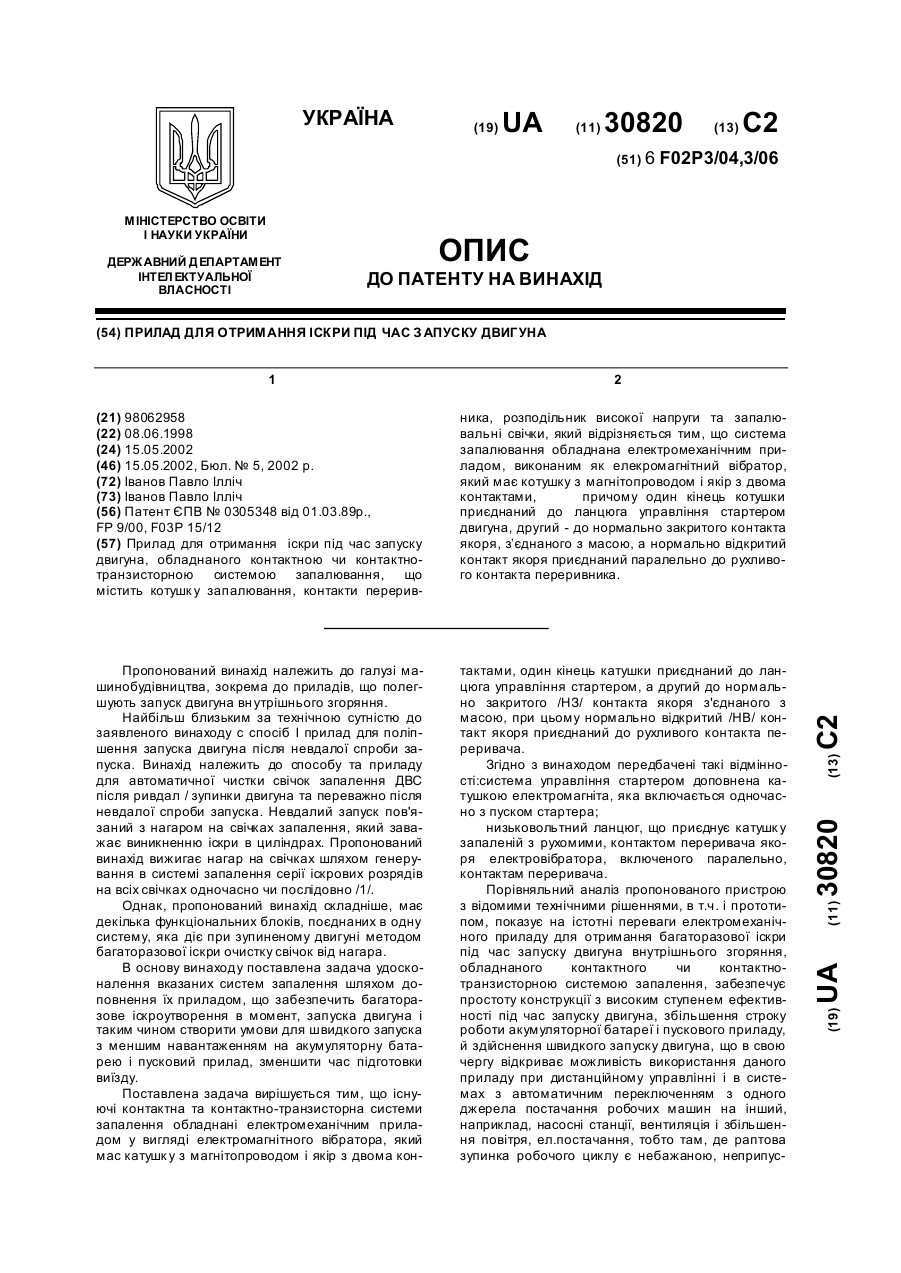

Номер патенту: 30820

Опубліковано: 15.05.2002

Автор: Іванов Павло Ілліч

МПК: F02P 3/00, F02P 3/02

Мітки: запуску, прилад, отримання, іскри, двигуна

Формула / Реферат:

Прилад для отримання  іскри під час запуску двигуна, обладнаного контактною чи контактно-транзисторною системою запалювання, що містить котушку запалювання, контакти переривника, розподільник високої напруги та запалювальні свічки, який відрізняється тим, що система запалювання обладнана електромеханічним приладом, виконаним як елекромагнітний вібратор, який має котушку з магнітопроводом і якір з двома контактами,     причому один кінець...

Номер патенту: 39232

Опубліковано: 15.06.2001

Автори: Отто Костянтин Валентинович, Ємельянов Володимир Васильович

МПК: H01T 13/00, F02P 3/00

Мітки: пристрій, пальних, сумішей, запалення

Формула / Реферат:

1. Пристрій для запалювання пальних сумішей, що містить джерело вхідної напруги іконденсатор, підключений до електродів паралельно іскровому проміжку, який відрізняється тим, що обкладки конденсатора виконані у вигляді обмоток підвищувального трансформатора, кожна з яких являє собою стрічкоподібний провідник, що розширюється у бік розташування іскрового проміжку, при цьому провідники намотані навколо спільної осі, розташовані...

Номер патенту: 30820

Опубліковано: 15.12.2000

Автор: Іванов Павло Ілліч

МПК: F02P 3/00, F02P 3/02

Мітки: прилад, запуску, отримання, іскри, багаторазової, двигуна

Формула / Реферат:

Прилад для отримання  іскри під час запуску двигуна, обладнаного контактною чи контактно-транзисторною системою запалювання, що містить котушку запалювання, контакти переривника, розподільник високої напруги та запалювальні свічки, який відрізняється тим, що система запалювання обладнана електромеханічним приладом, виконаним як елекромагнітний вібратор, який має котушку з магнітопроводом і якір з двома контактами,     причому один кінець...

Номер патенту: 25063

Опубліковано: 25.12.1998

Автори: Гребенюк Микола Васильович, Дубовик Володимир Григорович, Белашев Олександр Михайлович

МПК: F02P 3/00

Мітки: запалення, пристрій, двигунів, згоряння, внутрішнього, плазмового

Формула / Реферат:

1. Устройство плазменного зажигания для двигателей внутреннего сгорания, содержащее последовательно соединенные датчик оборотов, формирователь импульсов и одновибратор, выход и второй вход которого соединены соответственно со входом и первым выходом регулятора опережения, второй выход которого соединен со входом распределителя импульсов, второй вход которого соединен с выходом блока пуска, задающий генератор, блок усиления, состоящий из...

Номер патенту: 5722

Опубліковано: 29.12.1994

Автори: Мірошніченко Олег Анатолійович, Лисенко Валентин Сергійович, Лисенко Володимир Сергійович

МПК: F02P 3/00

Мітки: електронна, система, запалювання

Формула / Реферат:

1. Электронная система зажигания, содержащая источник питания, минусовый выход которого соединен с общей шиной, двухтактный транзисторный инвертор напряжения, первый и второй выводы вторичной обмотки трансформатора которого являются выходами инвертора и подключены к соответствующим входам выпрямителя, тиристор, катод которого соединен с общей шиной и первым выходом выпрямителя, а анод - со вторым выходом выпрямителя, накопительный конденсатор...
