F03D 1/00 — Вітряні двигуни з віссю обертання ротора, паралельної повітряному потоку, що входить в ротор

Номер патенту: 27062

Опубліковано: 28.02.2000

Автор: Кобка Сергій Олександрович

МПК: F03D 1/00

Мітки: вітродвигуна, ротор

Формула / Реферат:

1. Ротор ветродвигателя, состоящий из втулки и радиально установленных на ней с помощью осевых шарниров лопастей, каждая из которых имеет крыловидную форму и аэродинамический профиль в сечении, отличающийся тем, что содержит предкрылки либо зону разрезной лопасти.2. Ротор ветродвигателя по п.1, отличающийся тем, что предкрылки образуют с лопастями профилированную щель и имеют в сечении аэродинамический профиль.

Номер патенту: 23973

Опубліковано: 31.08.1998

Автори: Калюжний Валерій Вілінович, Рач Валентин Анатольович

МПК: F03D 1/00

Мітки: двигун, вітряний

Текст:

...эффективно использовать центральную часть воздушного потока. Дальнейшее описание конструкции и принципа действия предложенного ветряного двигателя поясняются иллюстрациями. На фиг.1 показан внешний вид ветряного двигателя с частичным разрезом конфузора; на фиг.2 ветряной двигатель, вид спереди; на фиг.3 - то же, вид сбоку. Одинарными стрелками показано движение воздуха, двойной - направление движения полумуфты. Предложенный ветряной...

Номер патенту: 24419

Опубліковано: 17.07.1998

Автори: Яковлев Олександр Іванович, Рязанов Володимир Петрович

МПК: F03D 7/02, F03D 1/00

Мітки: вітродвигун

Формула / Реферат:

Ветродвигатель, содержащий горизонтальный и вертикальный валы с закрепленными на них с возможностью поворота относительно вертикальной оси и перемещения по окружности рабочими лопастями, системы запуска, регулирования, стабилизации частоты вращения, останова и передачи крутящего момента от ветроколеса к электрогенератору, отличающийся тем, что система регулирования и стабилизации частоты вращения дополнительно содержит быстроходное...

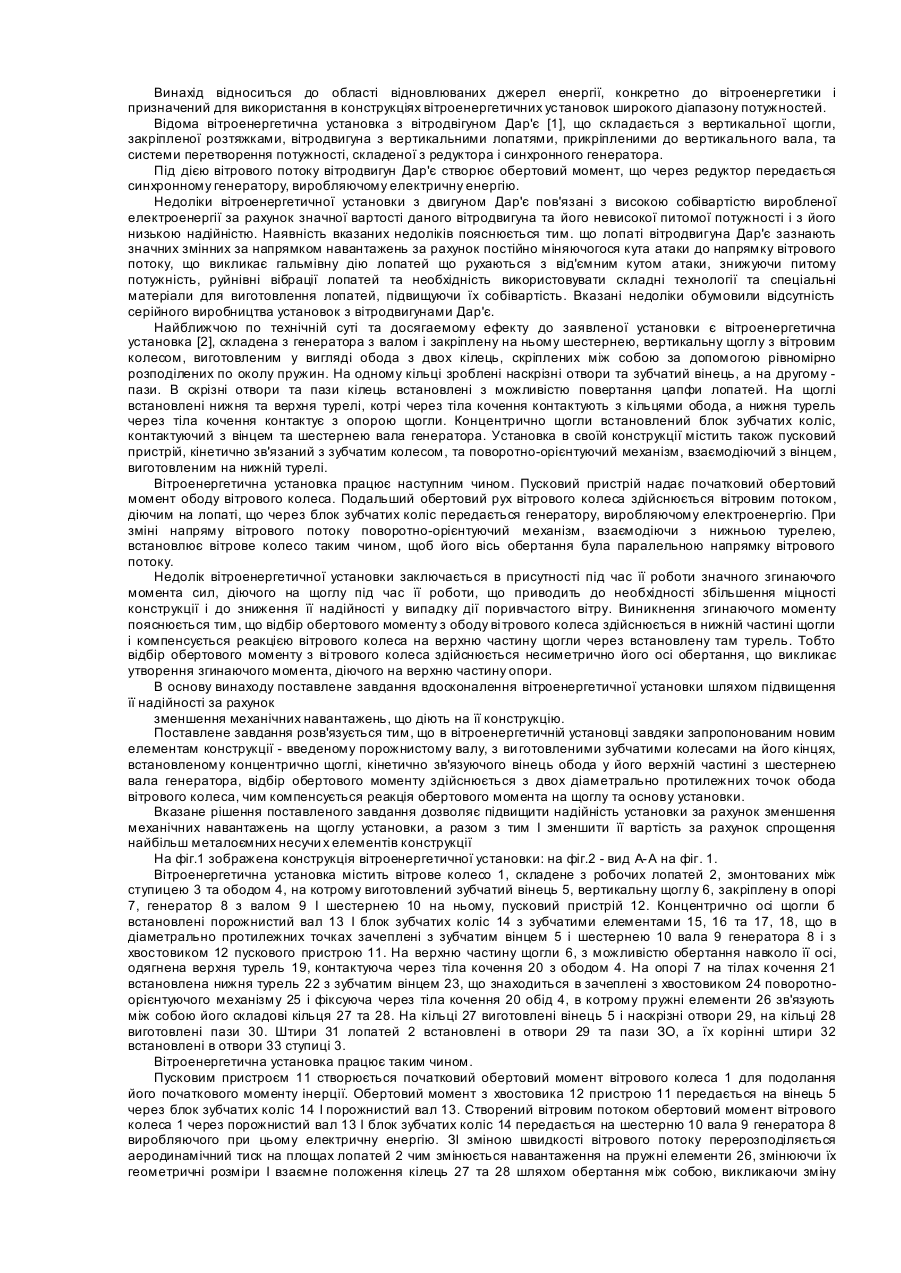

Номер патенту: 18863

Опубліковано: 25.12.1997

Автори: Соколовський Михайло Олександрович, Мудрицький Володимир Вікторович

МПК: F03D 1/00

Мітки: вітроенергетична, установка

Формула / Реферат:

Ветроэнергетическая установка, содержащая генератор с валом и Закрепленной на нем шестерней, вертикальную мачту с ветровым колесом, выполненным в виде обода из двух связанных между собой при помощи равномерно расположенных по окружности пружин, колец, на одном из которых выполнены сквозные отверстия и зубчатый венец, а на другом пазы и рабочих лопастей с штырями, одни из которых установлены с возможностью поворота в отверстиях, а другие в...

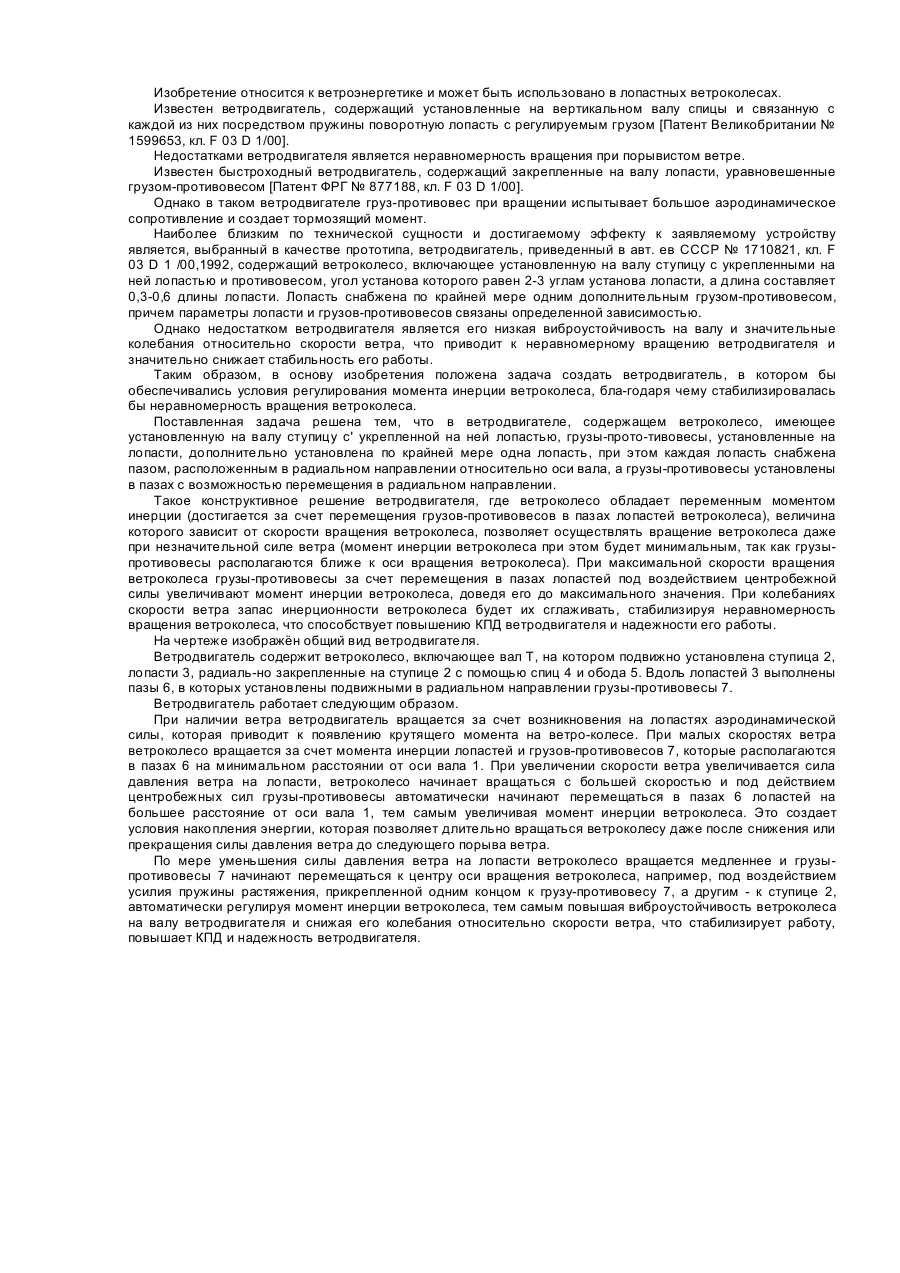

Номер патенту: 21028

Опубліковано: 07.10.1997

Автори: Піпа Борис Федорович, Тайє Еліас Бедада

МПК: F03D 1/00

Мітки: вітродвигун

Формула / Реферат:

Ветродвигатель, содержащий ветроколесо, имеющее установленную на валу ступицу с укрепленной на ней лопастью, грузы-противовесы, установленные на лопасти, отличающийся тем, что дополнительно снабжен по крайнем мере одной лопастью а каждая из лопастей снабжена пазом, расположенным в радиальном направлении относительно оси вала, а грузы-противовесы установлены в пазах с возможностью перемещения в радиальном направлении.

Номер патенту: 20746

Опубліковано: 07.10.1997

Автори: Смагін Григорій Вікторович, Грищенко Надія Василівна, Циганов Валерій Олександрович, Кадацький Олександр Леонідович, Чалий Анатолій Олександрович

МПК: F03D 1/00

Мітки: вітродвигун, віндрозою

Формула / Реферат:

1. Ветродвигатель с виндрозой, содержащий ветроколесо, установленное на платформе голо­вки, шарнирно закрепленной на оголовке башни, и содержащей виндрозу, сочлененную редуцирую­щей передачей с оголовками башни, отличающий­ся тем, что виндрозный вал сочленен с валом редуцирующей передачи посредством компенси­рующей муфты, причем полумуфта со стороны виндрозного вала смонтирована в сферическом подшипнике, а отверстия компенсации перекоса валов...

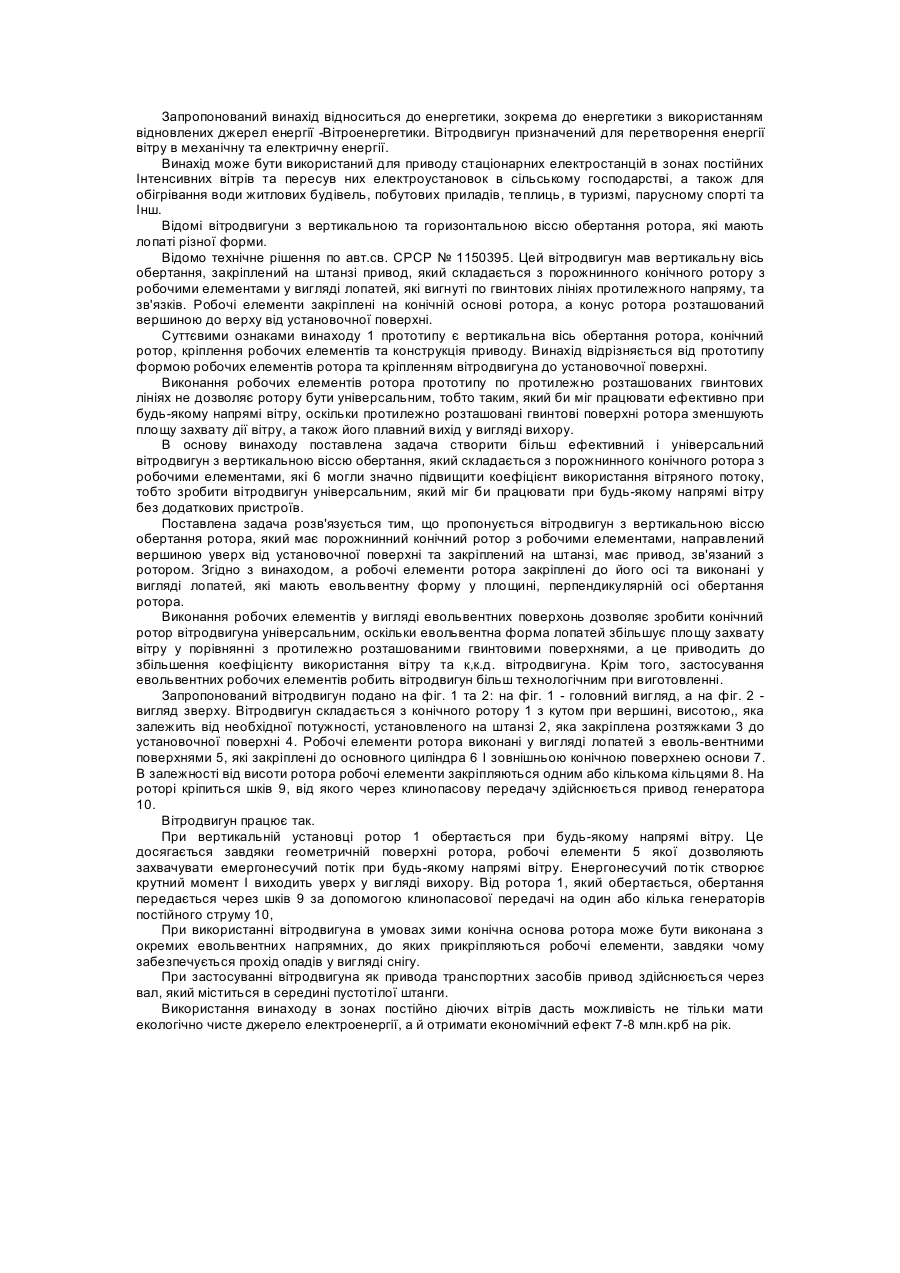

Номер патенту: 13993

Опубліковано: 25.04.1997

Автори: Чумак Микола Григорович, Науменко Володимир Якович, Мойсеєнко Олександр Олегович

МПК: F03D 3/00, F03D 1/00, F03D 3/06 ...

Мітки: вертикальною, обертання, віссю, вітродвигун

Формула / Реферат:

Вітродвигун з вертикальною віссю обертан­ня, який складається з порожнинного конічного ротора з робочими елементами, направленого вер­шиною уверх від установочної поверхні та закріпленого на штанзі, має привод, зв'язаний з ротором, який відрізняється тим, що робочі еле­менти виконані у вигляді лопатей, закріплених на осі ротора, і мають у площині, перпендикулярній осі обертання ротора, евольвентну форму.
