F16L 13/14 — з’єднання за допомогою пластичної деформації матеріалу труб, наприклад за допомогою загинання фланців, розвальцьовування

Номер патенту: 113050

Опубліковано: 12.12.2016

Автор: Моде Мішель

МПК: F16L 13/14

Мітки: обтискній, фітинг

Формула / Реферат:

1. Обтискний фітинг (100, 100"), який містить прес-гільзу (4) з встановленим на її краї (6) для вставляння труби деформівним ламким кільцевим елементом (5) і тіло з несучою частиною (2), яка виконана з можливістю вставляння на неї кінця труби (3), прес-гільзу (4), яка охоплює несучу частину і виконану для деформування обтискним тиском, прикладеним опресовувальним інструментом, для кріплення кінця труби (3) до несучої частини (2), при...

Номер патенту: 111736

Опубліковано: 10.06.2016

Автор: Іве Фабьєн

МПК: F16L 25/00, F16L 13/14, F16L 25/02 ...

Мітки: кільцем, фітинг, вмонтованим, індикаторним

Формула / Реферат:

1. Фітинг, який має тіло (1) з торцевою стінкою (10) і внутрішнім несучим елементом (2), на який може вставлятися/насаджуватися кінець труби (3), гільзу (4), яка охоплює внутрішній несучий елемент (2), для кріплення кінця труби до внутрішнього несучого елемента, причому гільза (4) має принаймні одне вікно (41), внутрішнє кільце (7), насаджене на внутрішній несучий елемент і виконане для поміщення між торцевою стінкою (10) і кінцем труби (3),...

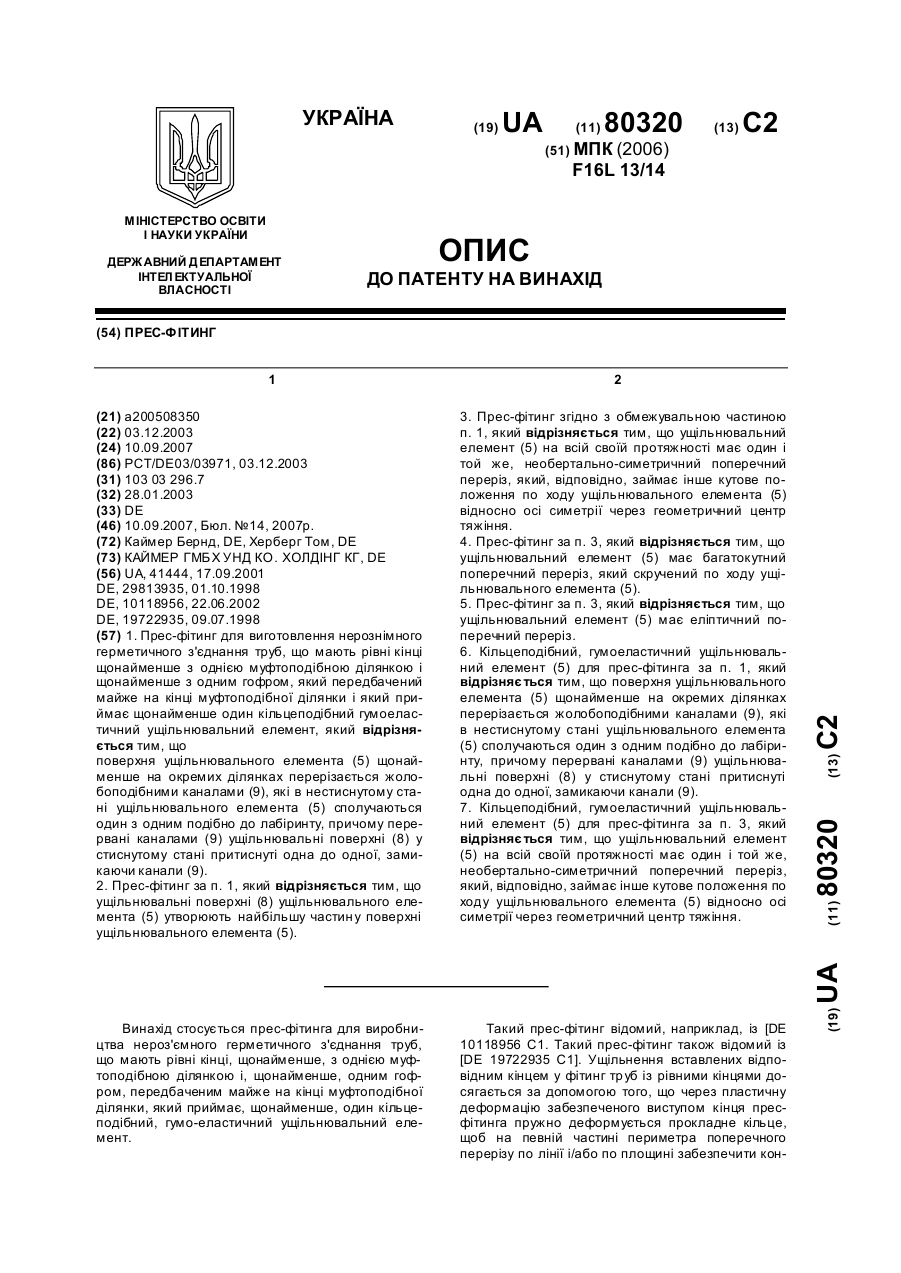

Номер патенту: 80320

Опубліковано: 10.09.2007

Автори: Херберг Том, Каймер Бернд

МПК: F16L 13/14

Мітки: прес-фітинг

Формула / Реферат:

1. Прес-фітинг для виготовлення нерознімного герметичного з'єднання труб, що мають рівні кінці щонайменше з однією муфтоподібною ділянкою і щонайменше з одним гофром, який передбачений майже на кінці муфтоподібної ділянки і який приймає щонайменше один кільцеподібний гумоеластичний ущільнювальний елемент, який відрізняється тим, щоповерхня ущільнювального елемента (5) щонайменше на окремих ділянках перерізається жолобоподібними...

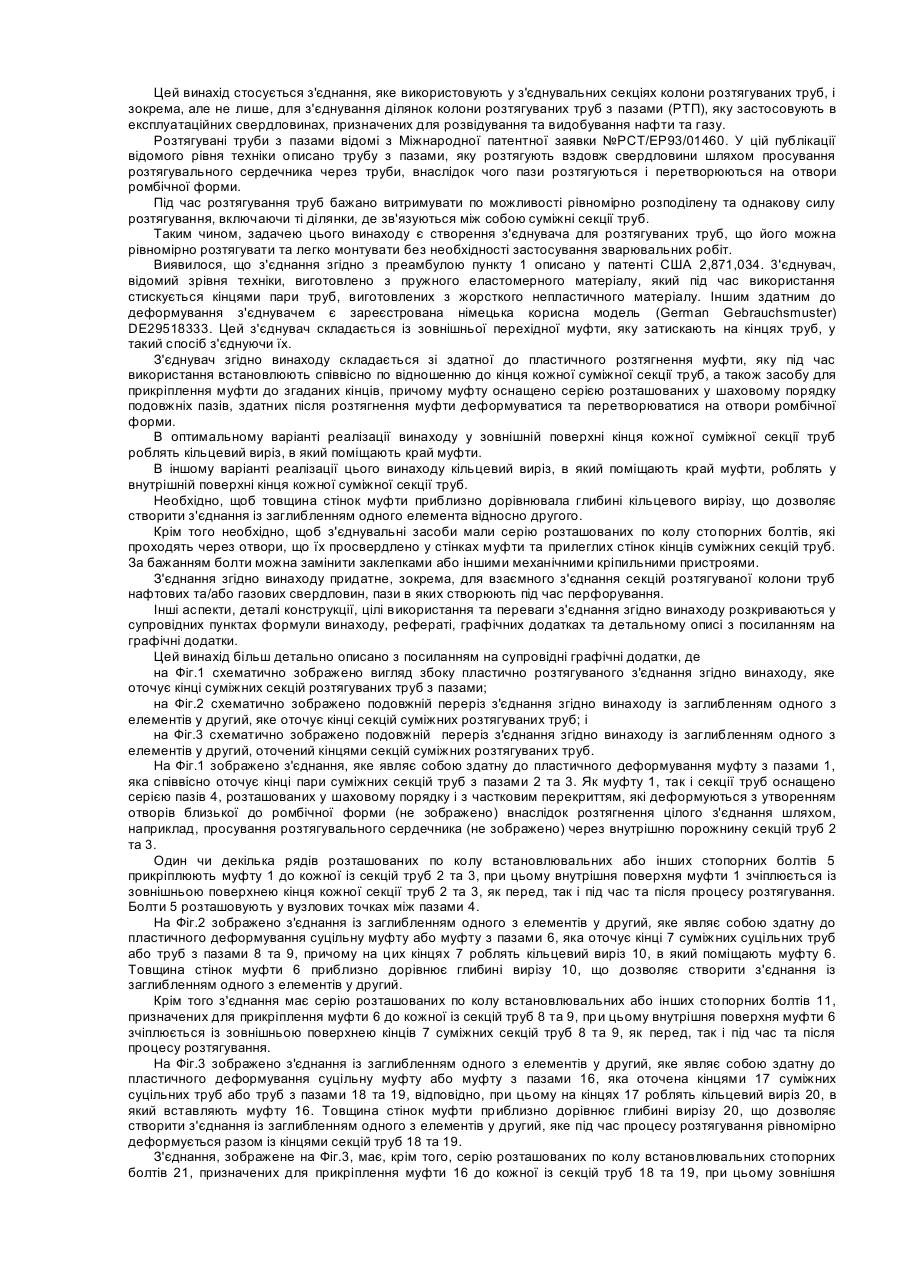

Номер патенту: 72434

Опубліковано: 15.03.2005

Автор: Лохбек Вільгельмус Крістіанус Марія

МПК: E21B 43/08, E21B 17/08, E21B 43/10 ...

Мітки: колони, труб, з'єднання, розтягуваних

Формула / Реферат:

1. З'єднання для взаємного з'єднування суміжних секцій колони бурильних труб, яке складається з розтягуваної муфти, котру під час використання встановлюють співвісно по відношенню до кінця кожної суміжної секції труб, і засобу для прикріплення муфти до згаданих кінців, яке відрізняється тим, що муфту сконструйовано для взаємного з'єднання секцій колони розтягуваних труб з пазами і оснащено серією розташованих у шаховому порядку поздовжніх...

Номер патенту: 1345

Опубліковано: 25.03.1994

Автори: Лисенко Сергій Володимирович, Прищепа Пилип Федорович, Личаков Віталій Анатолійович, Ткаченко Валентин Олександрович, Шехтман Борис Ісакович, Золотаревський Леонід Генадійович, Козача Ігор Михайлович, Українська Ірина Павлівна

МПК: F16L 13/14

Мітки: високого, кінцева, арматура, рукава, тиску

Формула / Реферат:

Концевая арматура рукава высокого дав­лення, содержащая ниппель, муфту, размещен­ный между ними армированный шланг, отличающийся тем, что, с целью повышения надежности и долговечности рукава высокого давления, торцовая поверхность переходной зоны муф­ты выполнена по кривой, описываемой уранпением                                           где R — радиус кривой, мм; b — толщина стенки муфты, мм; d — диаметр навивочной проволоки...
