Фітинг з вмонтованим індикаторним кільцем

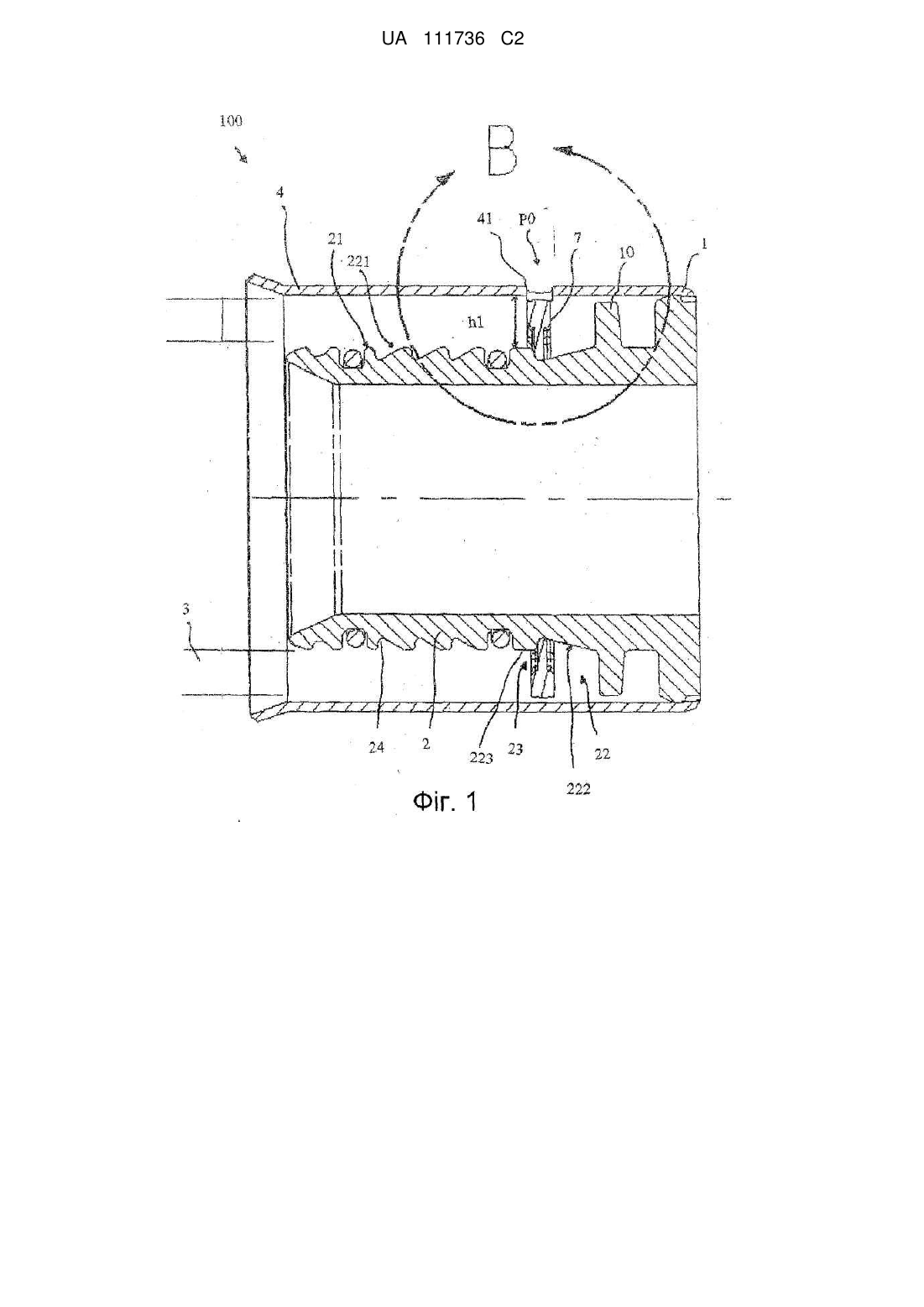

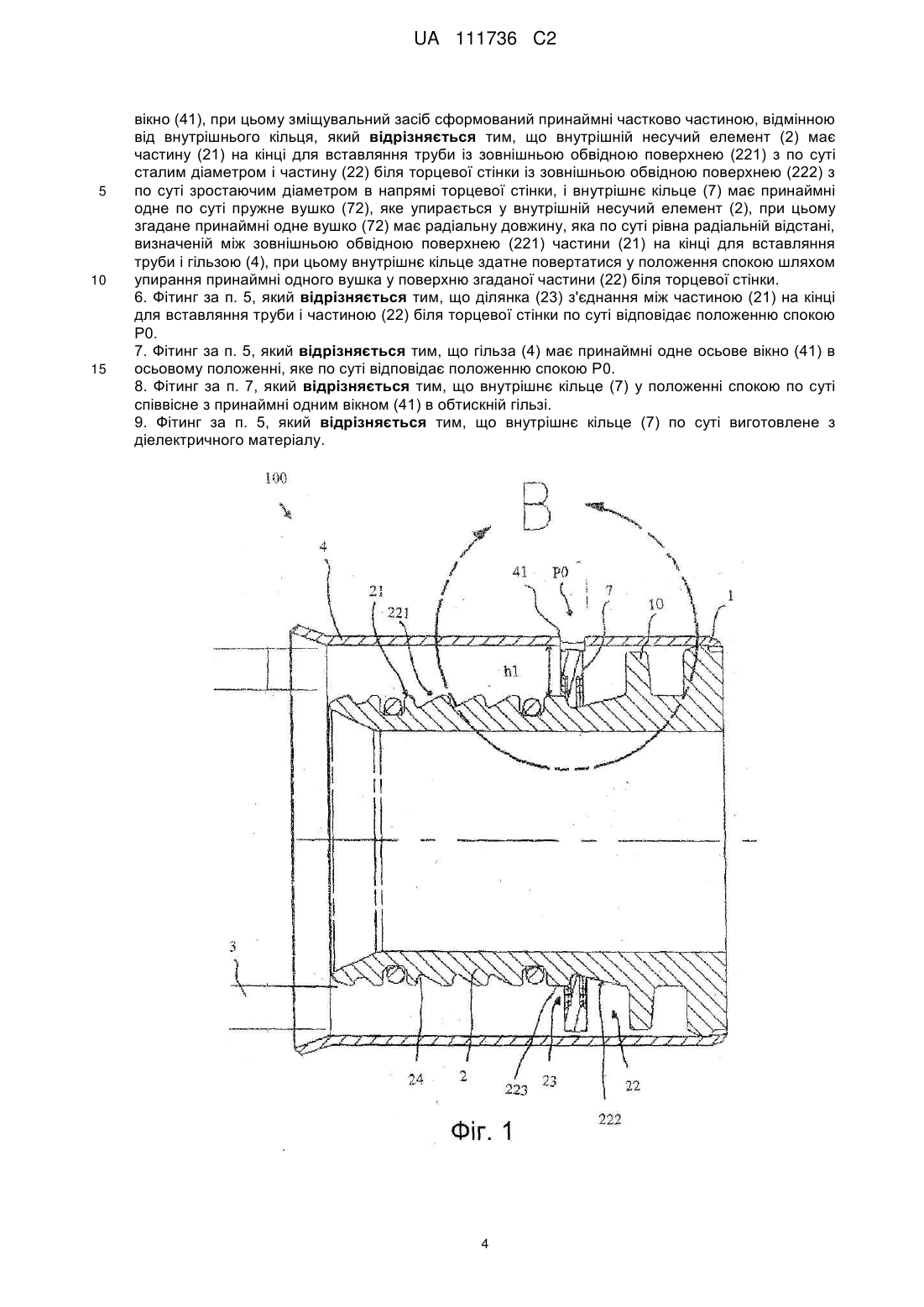

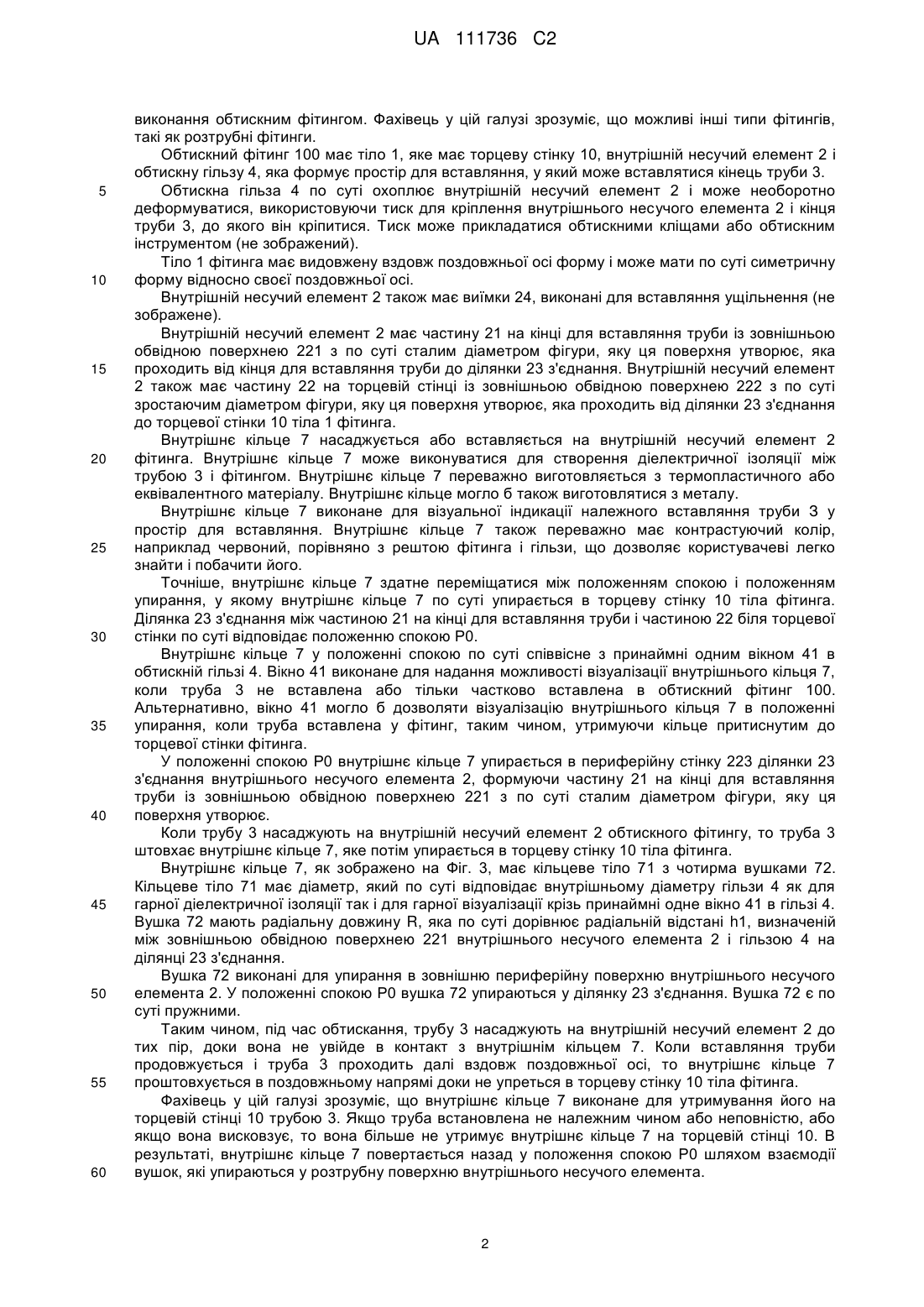

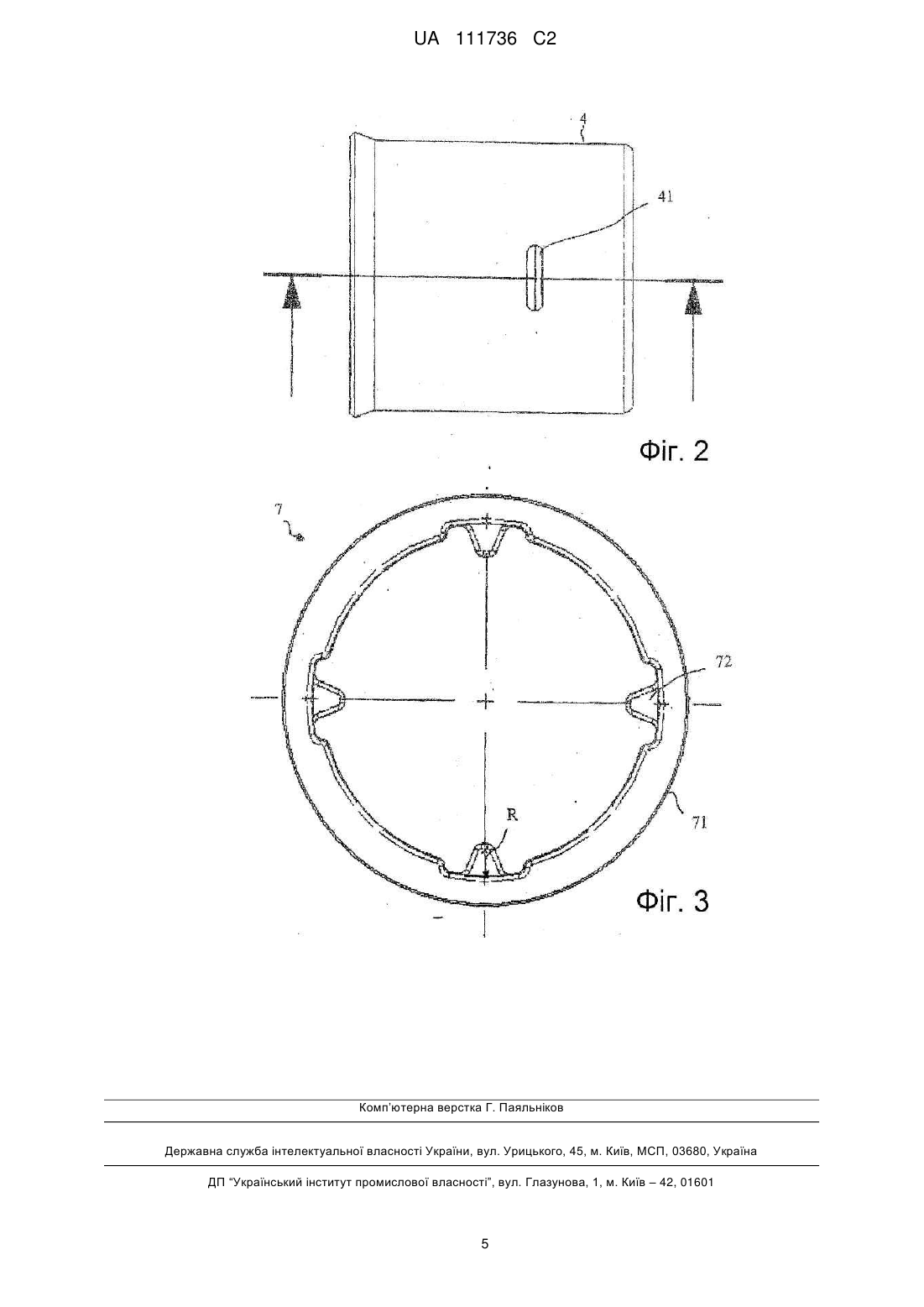

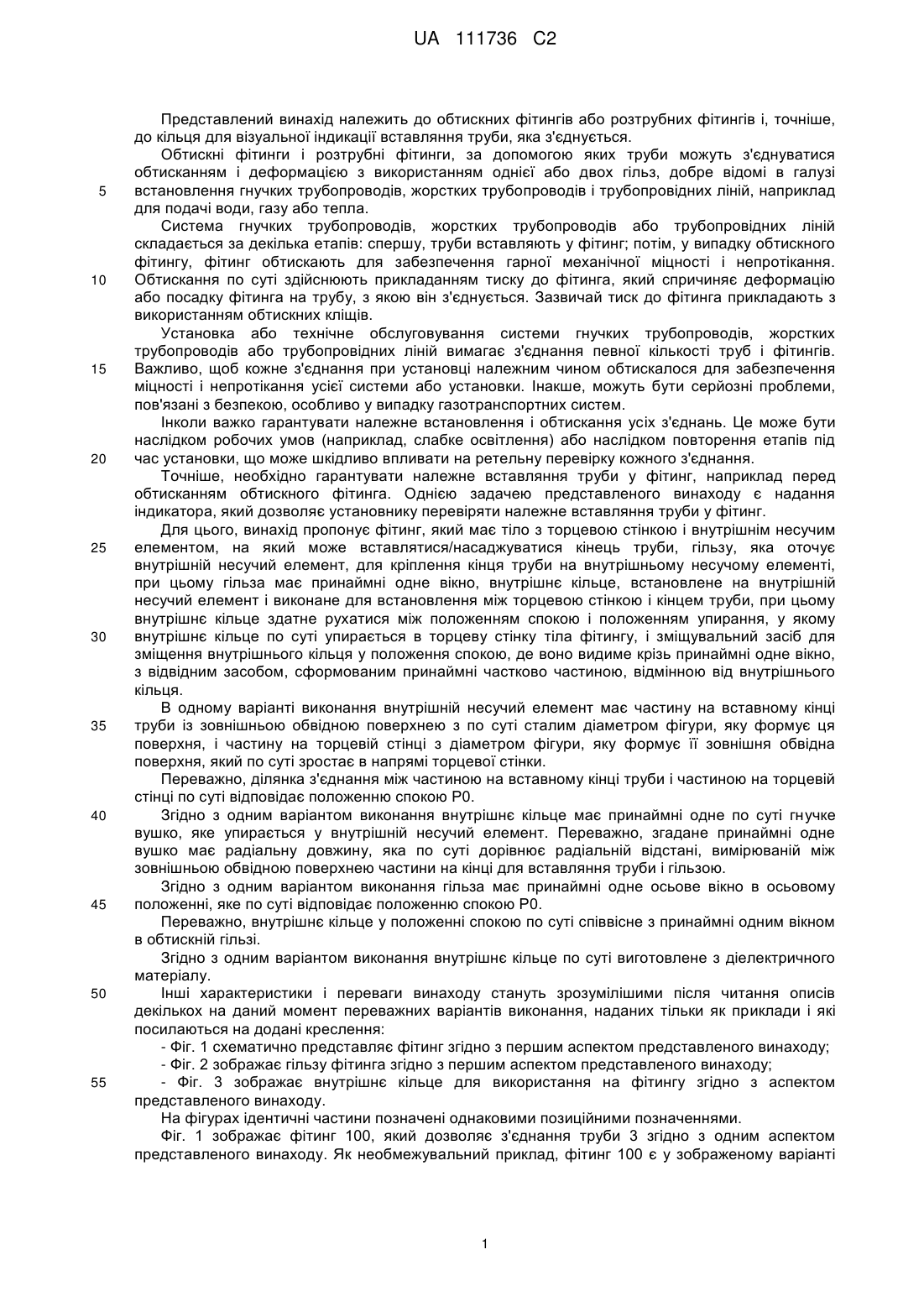

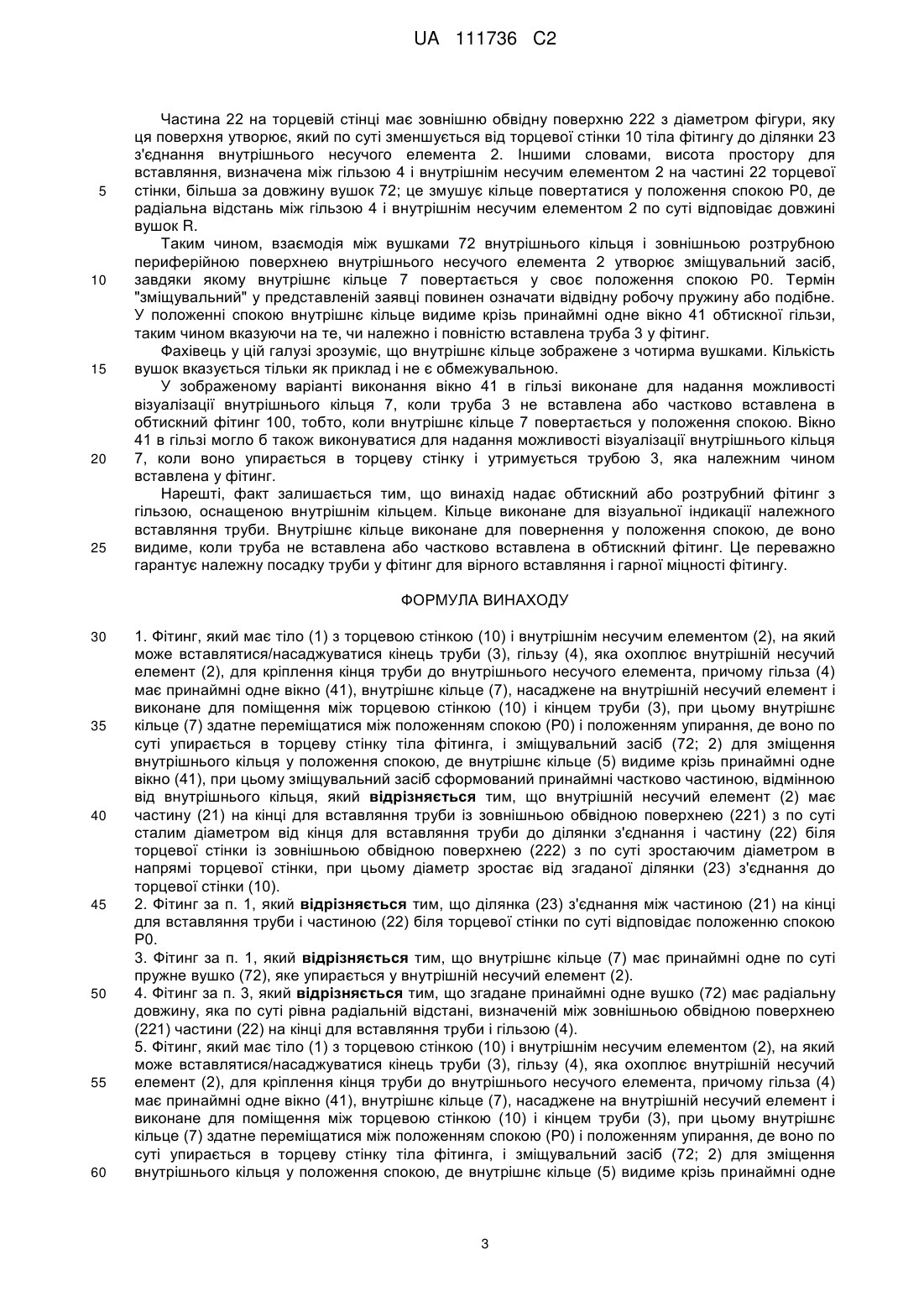

Реферат: Фітинг, який має тіло (1) з торцевою стінкою (10) і внутрішнім несучим елементом (2), на який вставлений/насаджений кінець труби (3), гільзу (4), яка охоплює внутрішній несучий елемент, для кріплення кінця труби до внутрішнього несучого елемента, при цьому гільза має принаймні одне вікно, внутрішнє кільце (7), встановлене на внутрішній несучий елемент і виконане для встановлення між торцевою стінкою (10) і кінцем труби, причому внутрішнє кільце здатне переміщатися між положенням спокою (Р0) і положенням упирання, у якому воно по суті упирається в торцеву стінку тіла фітинга, і зміщувальний засіб (72) для зміщення внутрішнього кільця у положення спокою, де внутрішнє кільце видиме крізь принаймні одне вікно (41), при цьому зміщувальний засіб сформований принаймні частково частиною, відмінною від внутрішнього кільця. UA 111736 C2 (12) UA 111736 C2 UA 111736 C2 5 10 15 20 25 30 35 40 45 50 55 Представлений винахід належить до обтискних фітингів або розтрубних фітингів і, точніше, до кільця для візуальної індикації вставляння труби, яка з'єднується. Обтискні фітинги і розтрубні фітинги, за допомогою яких труби можуть з'єднуватися обтисканням і деформацією з використанням однієї або двох гільз, добре відомі в галузі встановлення гнучких трубопроводів, жорстких трубопроводів і трубопровідних ліній, наприклад для подачі води, газу або тепла. Система гнучких трубопроводів, жорстких трубопроводів або трубопровідних ліній складається за декілька етапів: спершу, труби вставляють у фітинг; потім, у випадку обтискного фітингу, фітинг обтискають для забезпечення гарної механічної міцності і непротікання. Обтискання по суті здійснюють прикладанням тиску до фітинга, який спричиняє деформацію або посадку фітинга на трубу, з якою він з'єднується. Зазвичай тиск до фітинга прикладають з використанням обтискних кліщів. Установка або технічне обслуговування системи гнучких трубопроводів, жорстких трубопроводів або трубопровідних ліній вимагає з'єднання певної кількості труб і фітингів. Важливо, щоб кожне з'єднання при установці належним чином обтискалося для забезпечення міцності і непротікання усієї системи або установки. Інакше, можуть бути серйозні проблеми, пов'язані з безпекою, особливо у випадку газотранспортних систем. Інколи важко гарантувати належне встановлення і обтискання усіх з'єднань. Це може бути наслідком робочих умов (наприклад, слабке освітлення) або наслідком повторення етапів під час установки, що може шкідливо впливати на ретельну перевірку кожного з'єднання. Точніше, необхідно гарантувати належне вставляння труби у фітинг, наприклад перед обтисканням обтискного фітинга. Однією задачею представленого винаходу є надання індикатора, який дозволяє установнику перевіряти належне вставляння труби у фітинг. Для цього, винахід пропонує фітинг, який має тіло з торцевою стінкою і внутрішнім несучим елементом, на який може вставлятися/насаджуватися кінець труби, гільзу, яка оточує внутрішній несучий елемент, для кріплення кінця труби на внутрішньому несучому елементі, при цьому гільза має принаймні одне вікно, внутрішнє кільце, встановлене на внутрішній несучий елемент і виконане для встановлення між торцевою стінкою і кінцем труби, при цьому внутрішнє кільце здатне рухатися між положенням спокою і положенням упирання, у якому внутрішнє кільце по суті упирається в торцеву стінку тіла фітингу, і зміщувальний засіб для зміщення внутрішнього кільця у положення спокою, де воно видиме крізь принаймні одне вікно, з відвідним засобом, сформованим принаймні частково частиною, відмінною від внутрішнього кільця. В одному варіанті виконання внутрішній несучий елемент має частину на вставному кінці труби із зовнішньою обвідною поверхнею з по суті сталим діаметром фігури, яку формує ця поверхня, і частину на торцевій стінці з діаметром фігури, яку формує її зовнішня обвідна поверхня, який по суті зростає в напрямі торцевої стінки. Переважно, ділянка з'єднання між частиною на вставному кінці труби і частиною на торцевій стінці по суті відповідає положенню спокою Р0. Згідно з одним варіантом виконання внутрішнє кільце має принаймні одне по суті гнучке вушко, яке упирається у внутрішній несучий елемент. Переважно, згадане принаймні одне вушко має радіальну довжину, яка по суті дорівнює радіальній відстані, вимірюваній між зовнішньою обвідною поверхнею частини на кінці для вставляння труби і гільзою. Згідно з одним варіантом виконання гільза має принаймні одне осьове вікно в осьовому положенні, яке по суті відповідає положенню спокою Р0. Переважно, внутрішнє кільце у положенні спокою по суті співвісне з принаймні одним вікном в обтискній гільзі. Згідно з одним варіантом виконання внутрішнє кільце по суті виготовлене з діелектричного матеріалу. Інші характеристики і переваги винаходу стануть зрозумілішими після читання описів декількох на даний момент переважних варіантів виконання, наданих тільки як приклади і які посилаються на додані креслення: - Фіг. 1 схематично представляє фітинг згідно з першим аспектом представленого винаходу; - Фіг. 2 зображає гільзу фітинга згідно з першим аспектом представленого винаходу; - Фіг. 3 зображає внутрішнє кільце для використання на фітингу згідно з аспектом представленого винаходу. На фігурах ідентичні частини позначені однаковими позиційними позначеннями. Фіг. 1 зображає фітинг 100, який дозволяє з'єднання труби 3 згідно з одним аспектом представленого винаходу. Як необмежувальний приклад, фітинг 100 є у зображеному варіанті 1 UA 111736 C2 5 10 15 20 25 30 35 40 45 50 55 60 виконання обтискним фітингом. Фахівець у цій галузі зрозуміє, що можливі інші типи фітингів, такі як розтрубні фітинги. Обтискний фітинг 100 має тіло 1, яке має торцеву стінку 10, внутрішній несучий елемент 2 і обтискну гільзу 4, яка формує простір для вставляння, у який може вставлятися кінець труби 3. Обтискна гільза 4 по суті охоплює внутрішній несучий елемент 2 і може необоротно деформуватися, використовуючи тиск для кріплення внутрішнього несучого елемента 2 і кінця труби 3, до якого він кріпитися. Тиск може прикладатися обтискними кліщами або обтискним інструментом (не зображений). Тіло 1 фітинга має видовжену вздовж поздовжньої осі форму і може мати по суті симетричну форму відносно своєї поздовжньої осі. Внутрішній несучий елемент 2 також має виїмки 24, виконані для вставляння ущільнення (не зображене). Внутрішній несучий елемент 2 має частину 21 на кінці для вставляння труби із зовнішньою обвідною поверхнею 221 з по суті сталим діаметром фігури, яку ця поверхня утворює, яка проходить від кінця для вставляння труби до ділянки 23 з'єднання. Внутрішній несучий елемент 2 також має частину 22 на торцевій стінці із зовнішньою обвідною поверхнею 222 з по суті зростаючим діаметром фігури, яку ця поверхня утворює, яка проходить від ділянки 23 з'єднання до торцевої стінки 10 тіла 1 фітинга. Внутрішнє кільце 7 насаджується або вставляється на внутрішній несучий елемент 2 фітинга. Внутрішнє кільце 7 може виконуватися для створення діелектричної ізоляції між трубою 3 і фітингом. Внутрішнє кільце 7 переважно виготовляється з термопластичного або еквівалентного матеріалу. Внутрішнє кільце могло б також виготовлятися з металу. Внутрішнє кільце 7 виконане для візуальної індикації належного вставляння труби З у простір для вставляння. Внутрішнє кільце 7 також переважно має контрастуючий колір, наприклад червоний, порівняно з рештою фітинга і гільзи, що дозволяє користувачеві легко знайти і побачити його. Точніше, внутрішнє кільце 7 здатне переміщатися між положенням спокою і положенням упирання, у якому внутрішнє кільце 7 по суті упирається в торцеву стінку 10 тіла фітинга. Ділянка 23 з'єднання між частиною 21 на кінці для вставляння труби і частиною 22 біля торцевої стінки по суті відповідає положенню спокою Р0. Внутрішнє кільце 7 у положенні спокою по суті співвісне з принаймні одним вікном 41 в обтискній гільзі 4. Вікно 41 виконане для надання можливості візуалізації внутрішнього кільця 7, коли труба 3 не вставлена або тільки частково вставлена в обтискний фітинг 100. Альтернативно, вікно 41 могло б дозволяти візуалізацію внутрішнього кільця 7 в положенні упирання, коли труба вставлена у фітинг, таким чином, утримуючи кільце притиснутим до торцевої стінки фітинга. У положенні спокою Р0 внутрішнє кільце 7 упирається в периферійну стінку 223 ділянки 23 з'єднання внутрішнього несучого елемента 2, формуючи частину 21 на кінці для вставляння труби із зовнішньою обвідною поверхнею 221 з по суті сталим діаметром фігури, яку ця поверхня утворює. Коли трубу 3 насаджують на внутрішній несучий елемент 2 обтискного фітингу, то труба 3 штовхає внутрішнє кільце 7, яке потім упирається в торцеву стінку 10 тіла фітинга. Внутрішнє кільце 7, як зображено на Фіг. 3, має кільцеве тіло 71 з чотирма вушками 72. Кільцеве тіло 71 має діаметр, який по суті відповідає внутрішньому діаметру гільзи 4 як для гарної діелектричної ізоляції так і для гарної візуалізації крізь принаймні одне вікно 41 в гільзі 4. Вушка 72 мають радіальну довжину R, яка по суті дорівнює радіальній відстані h1, визначеній між зовнішньою обвідною поверхнею 221 внутрішнього несучого елемента 2 і гільзою 4 на ділянці 23 з'єднання. Вушка 72 виконані для упирання в зовнішню периферійну поверхню внутрішнього несучого елемента 2. У положенні спокою Р0 вушка 72 упираються у ділянку 23 з'єднання. Вушка 72 є по суті пружними. Таким чином, під час обтискання, трубу 3 насаджують на внутрішній несучий елемент 2 до тих пір, доки вона не увійде в контакт з внутрішнім кільцем 7. Коли вставляння труби продовжується і труба 3 проходить далі вздовж поздовжньої осі, то внутрішнє кільце 7 проштовхується в поздовжньому напрямі доки не упреться в торцеву стінку 10 тіла фітинга. Фахівець у цій галузі зрозуміє, що внутрішнє кільце 7 виконане для утримування його на торцевій стінці 10 трубою 3. Якщо труба встановлена не належним чином або неповністю, або якщо вона висковзує, то вона більше не утримує внутрішнє кільце 7 на торцевій стінці 10. В результаті, внутрішнє кільце 7 повертається назад у положення спокою Р0 шляхом взаємодії вушок, які упираються у розтрубну поверхню внутрішнього несучого елемента. 2 UA 111736 C2 5 10 15 20 25 Частина 22 на торцевій стінці має зовнішню обвідну поверхню 222 з діаметром фігури, яку ця поверхня утворює, який по суті зменшується від торцевої стінки 10 тіла фітингу до ділянки 23 з'єднання внутрішнього несучого елемента 2. Іншими словами, висота простору для вставляння, визначена між гільзою 4 і внутрішнім несучим елементом 2 на частині 22 торцевої стінки, більша за довжину вушок 72; це змушує кільце повертатися у положення спокою Р0, де радіальна відстань між гільзою 4 і внутрішнім несучим елементом 2 по суті відповідає довжині вушок R. Таким чином, взаємодія між вушками 72 внутрішнього кільця і зовнішньою розтрубною периферійною поверхнею внутрішнього несучого елемента 2 утворює зміщувальний засіб, завдяки якому внутрішнє кільце 7 повертається у своє положення спокою Р0. Термін "зміщувальний" у представленій заявці повинен означати відвідну робочу пружину або подібне. У положенні спокою внутрішнє кільце видиме крізь принаймні одне вікно 41 обтискної гільзи, таким чином вказуючи на те, чи належно і повністю вставлена труба 3 у фітинг. Фахівець у цій галузі зрозуміє, що внутрішнє кільце зображене з чотирма вушками. Кількість вушок вказується тільки як приклад і не є обмежувальною. У зображеному варіанті виконання вікно 41 в гільзі виконане для надання можливості візуалізації внутрішнього кільця 7, коли труба 3 не вставлена або частково вставлена в обтискний фітинг 100, тобто, коли внутрішнє кільце 7 повертається у положення спокою. Вікно 41 в гільзі могло б також виконуватися для надання можливості візуалізації внутрішнього кільця 7, коли воно упирається в торцеву стінку і утримується трубою 3, яка належним чином вставлена у фітинг. Нарешті, факт залишається тим, що винахід надає обтискний або розтрубний фітинг з гільзою, оснащеною внутрішнім кільцем. Кільце виконане для візуальної індикації належного вставляння труби. Внутрішнє кільце виконане для повернення у положення спокою, де воно видиме, коли труба не вставлена або частково вставлена в обтискний фітинг. Це переважно гарантує належну посадку труби у фітинг для вірного вставляння і гарної міцності фітингу. ФОРМУЛА ВИНАХОДУ 30 35 40 45 50 55 60 1. Фітинг, який має тіло (1) з торцевою стінкою (10) і внутрішнім несучим елементом (2), на який може вставлятися/насаджуватися кінець труби (3), гільзу (4), яка охоплює внутрішній несучий елемент (2), для кріплення кінця труби до внутрішнього несучого елемента, причому гільза (4) має принаймні одне вікно (41), внутрішнє кільце (7), насаджене на внутрішній несучий елемент і виконане для поміщення між торцевою стінкою (10) і кінцем труби (3), при цьому внутрішнє кільце (7) здатне переміщатися між положенням спокою (Р0) і положенням упирання, де воно по суті упирається в торцеву стінку тіла фітинга, і зміщувальний засіб (72; 2) для зміщення внутрішнього кільця у положення спокою, де внутрішнє кільце (5) видиме крізь принаймні одне вікно (41), при цьому зміщувальний засіб сформований принаймні частково частиною, відмінною від внутрішнього кільця, який відрізняється тим, що внутрішній несучий елемент (2) має частину (21) на кінці для вставляння труби із зовнішньою обвідною поверхнею (221) з по суті сталим діаметром від кінця для вставляння труби до ділянки з'єднання і частину (22) біля торцевої стінки із зовнішньою обвідною поверхнею (222) з по суті зростаючим діаметром в напрямі торцевої стінки, при цьому діаметр зростає від згаданої ділянки (23) з'єднання до торцевої стінки (10). 2. Фітинг за п. 1, який відрізняється тим, що ділянка (23) з'єднання між частиною (21) на кінці для вставляння труби і частиною (22) біля торцевої стінки по суті відповідає положенню спокою Р0. 3. Фітинг за п. 1, який відрізняється тим, що внутрішнє кільце (7) має принаймні одне по суті пружне вушко (72), яке упирається у внутрішній несучий елемент (2). 4. Фітинг за п. 3, який відрізняється тим, що згадане принаймні одне вушко (72) має радіальну довжину, яка по суті рівна радіальній відстані, визначеній між зовнішньою обвідною поверхнею (221) частини (22) на кінці для вставляння труби і гільзою (4). 5. Фітинг, який має тіло (1) з торцевою стінкою (10) і внутрішнім несучим елементом (2), на який може вставлятися/насаджуватися кінець труби (3), гільзу (4), яка охоплює внутрішній несучий елемент (2), для кріплення кінця труби до внутрішнього несучого елемента, причому гільза (4) має принаймні одне вікно (41), внутрішнє кільце (7), насаджене на внутрішній несучий елемент і виконане для поміщення між торцевою стінкою (10) і кінцем труби (3), при цьому внутрішнє кільце (7) здатне переміщатися між положенням спокою (Р0) і положенням упирання, де воно по суті упирається в торцеву стінку тіла фітинга, і зміщувальний засіб (72; 2) для зміщення внутрішнього кільця у положення спокою, де внутрішнє кільце (5) видиме крізь принаймні одне 3 UA 111736 C2 5 10 15 вікно (41), при цьому зміщувальний засіб сформований принаймні частково частиною, відмінною від внутрішнього кільця, який відрізняється тим, що внутрішній несучий елемент (2) має частину (21) на кінці для вставляння труби із зовнішньою обвідною поверхнею (221) з по суті сталим діаметром і частину (22) біля торцевої стінки із зовнішньою обвідною поверхнею (222) з по суті зростаючим діаметром в напрямі торцевої стінки, і внутрішнє кільце (7) має принаймні одне по суті пружне вушко (72), яке упирається у внутрішній несучий елемент (2), при цьому згадане принаймні одне вушко (72) має радіальну довжину, яка по суті рівна радіальній відстані, визначеній між зовнішньою обвідною поверхнею (221) частини (21) на кінці для вставляння труби і гільзою (4), при цьому внутрішнє кільце здатне повертатися у положення спокою шляхом упирання принаймні одного вушка у поверхню згаданої частини (22) біля торцевої стінки. 6. Фітинг за п. 5, який відрізняється тим, що ділянка (23) з'єднання між частиною (21) на кінці для вставляння труби і частиною (22) біля торцевої стінки по суті відповідає положенню спокою Р0. 7. Фітинг за п. 5, який відрізняється тим, що гільза (4) має принаймні одне осьове вікно (41) в осьовому положенні, яке по суті відповідає положенню спокою Р0. 8. Фітинг за п. 7, який відрізняється тим, що внутрішнє кільце (7) у положенні спокою по суті співвісне з принаймні одним вікном (41) в обтискній гільзі. 9. Фітинг за п. 5, який відрізняється тим, що внутрішнє кільце (7) по суті виготовлене з діелектричного матеріалу. 4 UA 111736 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
