F24B 9/00 — Плити, печі або димоходи з додатковими пристроями для нагріву води

Номер патенту: 103798

Опубліковано: 25.12.2015

Автор: Куценко Василь Сергійович

МПК: F24B 5/00, F24B 1/00, A61H 33/06 ...

Мітки: опалення, бані, піч

Формула / Реферат:

1. Піч для опалення та бані, яка містить корпус, камеру горіння, димар, яка відрізняється тим, що повітря подається в камеру горіння знизу через канал або канали, які знаходяться всередині камери горіння печі, один кінець якого з'єднаний з піддувалом або атмосферою, а інший перебуває у верхній зоні камери горіння.2. Піч за п. 1, яка відрізняється тим, що димар печі занурено до камери згорання.3. Піч за пп. 1-2, яка...

Номер патенту: 102324

Опубліковано: 26.10.2015

Автор: Куценко Василь Сергійович

МПК: F24B 1/00, A61H 33/06, F24B 5/00 ...

Мітки: піч, банно-опалювальна

Формула / Реферат:

1. Банно-опалювальна піч, що містить корпус, димохід та топку, яка відрізняється тим, що димохід занурено у топку, навколо нього розташовано ємність з теплоакумулюючим матеріалом, а корпус печі являє собою водно-парову систему з подвійними стінками, одна з яких утворює топку, а інша - корпус печі, а простір між ними заповнено водою та парою.2. Банно-опалювальна піч за п. 1, яка відрізняється тим, що водно-парова система оснащена...

Номер патенту: 104825

Опубліковано: 11.03.2014

Автор: Куценко Василь Сергійович

МПК: F24B 9/00, F24H 1/24, A61H 33/06 ...

Мітки: універсальна, піч

Формула / Реферат:

Універсальна піч, що виконана з металу та містить топку, над якою розміщена кам'янка і димар, при цьому стінки універсальної печі виконані подвійними, з можливістю заповнення простору між стінками водою, а зовнішні стінки універсальної печі забезпечені пристроями для підведення і відведення води, яка відрізняється тим, що топка виконана подовою безколосниковою, пристрій для відведення води розміщений на рівні 1/2 висоти подвійних стінок...

Номер патенту: 70564

Опубліковано: 11.06.2012

Автор: Окунєв Ігор Анатолійович

МПК: F24B 5/00, F24B 1/00, A61H 33/06 ...

Мітки: піч

Формула / Реферат:

1. Піч, яка містить топку, ємність для теплоакумулюючих засобів, виносний тунель топки з отвором для завантаження палива, сполучений з внутрішнім об'ємом топки, кожух з утворенням повітряного зазору між топкою та кожухом, яка відрізняється тим, що топка має видовжену форму зі співвідношенням ширини L до глибини В у інтервалі 1,5-3,5, причому виносний тунель топки сполучений зі стінкою топки, розташованою по ширині.2. Піч за п. 1, яка...

Номер патенту: 63001

Опубліковано: 26.09.2011

Автор: Пятрас Гоберіс

МПК: F24B 9/00, F24C 13/00, F24H 1/50 ...

Мітки: водогрійний, котел, отоплювально-варильний

Формула / Реферат:

1. Отоплювально-варильний водогрійний котел, що містить корпус, в якому розміщена топка з колосниками і зольником, варильну плиту, водяну сорочку, виконану у вигляді розташованої між подвійними стінками корпусу порожнини для циркуляції води, який відрізняється тим, що варильна плита виконана у вигляді блока з подвійними стінками і внутрішньою порожниною для циркуляції води, яка підключена до водяної сорочки і системи водопостачання.2....

Номер патенту: 62409

Опубліковано: 25.08.2011

Автор: Пятрас Гоберіс

МПК: F24C 13/00, F24H 1/50, F24B 9/00 ...

Мітки: котел, водогрійний, твердопаливний

Формула / Реферат:

1. Твердопаливний водогрійний котел, що містить корпус з розташованими в ньому топкою, теплообмінником, колосниками і зольником, який відрізняється тим, що каркас топки, яка розташована в нижній частині корпусу, виконаний у вигляді системи водонагрівальних труб, які чергуються з елементами із теплостійкого вогнетривкого матеріалу, причому система водонагрівальних труб топки з'єднана з основною водяною сорочкою, яка утворена подвійними...

Номер патенту: 92441

Опубліковано: 25.10.2010

Автор: Куценко Василь Сергійович

МПК: A61H 33/06, F24B 9/00, F24C 13/00 ...

Мітки: універсальна, піч

Формула / Реферат:

Універсальна піч з металу, що містить топку з піддувалом, над якою розміщена кам'янка закритого типу і димар, яка відрізняється тим, що стінки універсальної печі виконані подвійними з можливістю заповнення простору між ними водою або іншим теплоносієм, при цьому зовнішні стінки універсальної печі забезпечені пристроями для підведення і відведення теплоносія, а кам'янка у верхній частці забезпечена отворами для подачі води і відведення...

Номер патенту: 77923

Опубліковано: 15.01.2007

Автор: Захарченко Едуард Володимирович

МПК: F24B 1/00, F24B 9/00, F24B 5/00 ...

Мітки: піч

Формула / Реферат:

1. Піч, що складається з паливника із паливними дверцятами, зольника, колосникової решітки, розміщеної між паливником та зольником, димової труби, зовнішнього димохідного каналу для відведення гарячих димових газів з паливника до димової труби, яку розташовано зверху над паливником, яка відрізняється тим, що зольник обладнано рухливою регулюючою заслінкою, димохідний канал з'єднано із паливником за допомогою патрубка, розташованого у тильній...

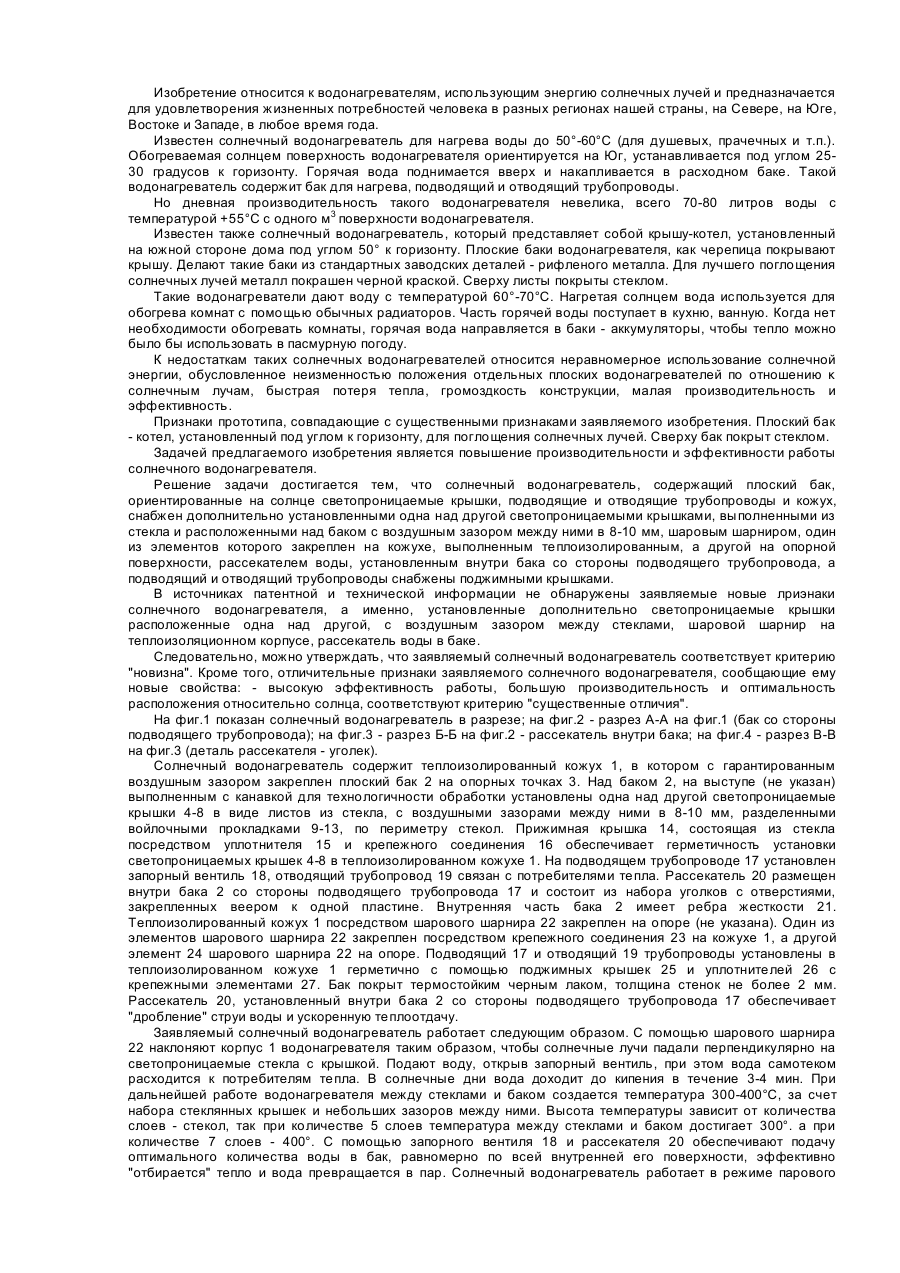

Номер патенту: 19589

Опубліковано: 25.12.1997

Автор: Свиридівський Сергій Андронович

МПК: F24B 9/00

Мітки: водонагрівник, сонячний

Формула / Реферат:

Солнечный водонагреватель, содержащий плоский бак со светопоглощающим черным покрытием, светопроницаемые крышки, ориентированные на солнце, подводящий и отводящий трубопроводы, кожух, отличающийся тем, что водонагреватель снабжен дополнительно установленными одна на другой светопроницаемыми крышками, с воздушными зазорами между ними, выполненными из стекла и расположенными над баком, шаровым шарниром, рассекателем воды, расположенным в баке,...
