F24C 13/00 — Печі або плити з додатковими пристроями для нагріву води

Номер патенту: 103798

Опубліковано: 25.12.2015

Автор: Куценко Василь Сергійович

МПК: F24B 1/00, F24B 5/00, A61H 33/06 ...

Мітки: бані, опалення, піч

Формула / Реферат:

1. Піч для опалення та бані, яка містить корпус, камеру горіння, димар, яка відрізняється тим, що повітря подається в камеру горіння знизу через канал або канали, які знаходяться всередині камери горіння печі, один кінець якого з'єднаний з піддувалом або атмосферою, а інший перебуває у верхній зоні камери горіння.2. Піч за п. 1, яка відрізняється тим, що димар печі занурено до камери згорання.3. Піч за пп. 1-2, яка...

Номер патенту: 102324

Опубліковано: 26.10.2015

Автор: Куценко Василь Сергійович

МПК: F24B 5/00, A61H 33/06, F24B 1/00 ...

Мітки: піч, банно-опалювальна

Формула / Реферат:

1. Банно-опалювальна піч, що містить корпус, димохід та топку, яка відрізняється тим, що димохід занурено у топку, навколо нього розташовано ємність з теплоакумулюючим матеріалом, а корпус печі являє собою водно-парову систему з подвійними стінками, одна з яких утворює топку, а інша - корпус печі, а простір між ними заповнено водою та парою.2. Банно-опалювальна піч за п. 1, яка відрізняється тим, що водно-парова система оснащена...

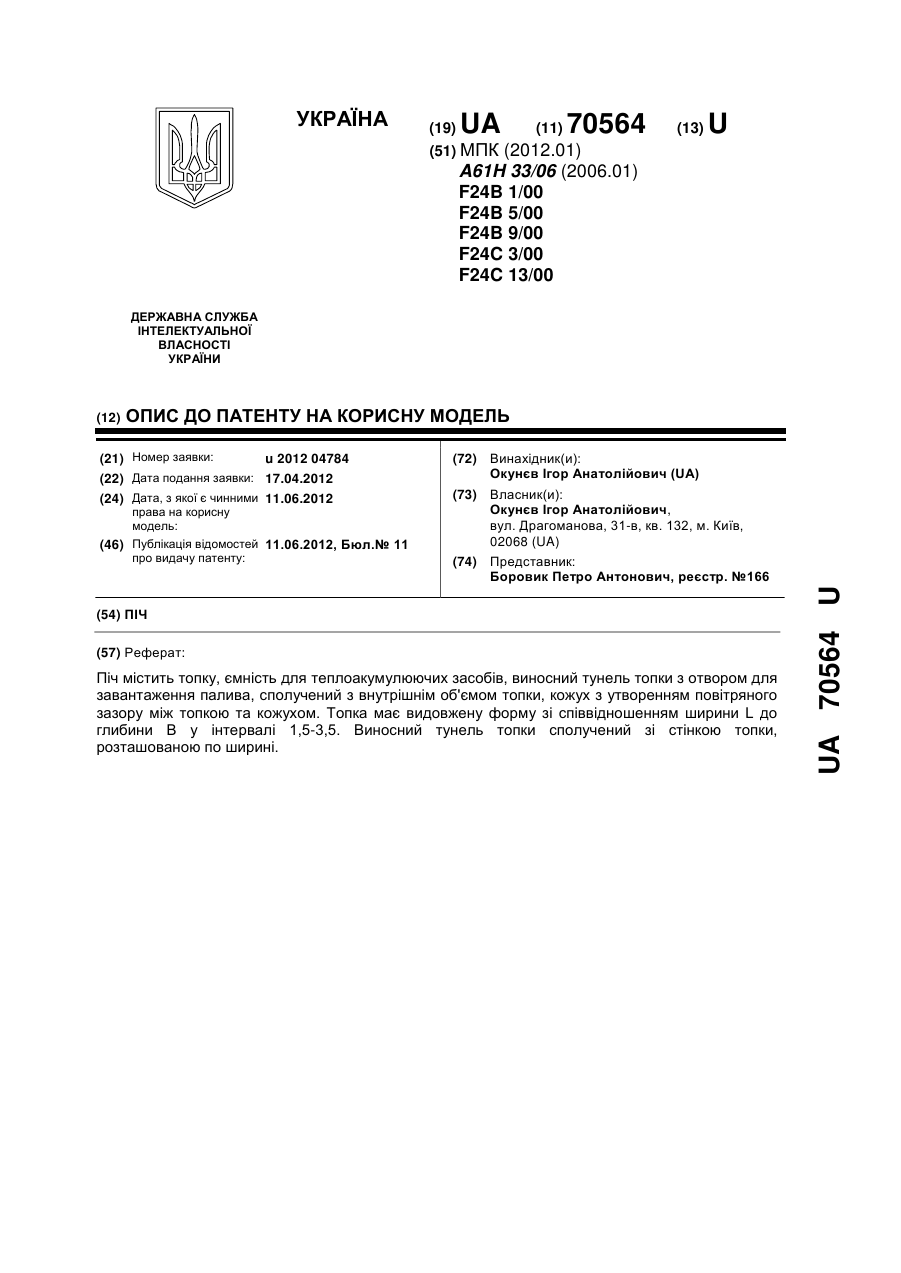

Номер патенту: 70564

Опубліковано: 11.06.2012

Автор: Окунєв Ігор Анатолійович

МПК: F24B 1/00, A61H 33/06, F24B 5/00 ...

Мітки: піч

Формула / Реферат:

1. Піч, яка містить топку, ємність для теплоакумулюючих засобів, виносний тунель топки з отвором для завантаження палива, сполучений з внутрішнім об'ємом топки, кожух з утворенням повітряного зазору між топкою та кожухом, яка відрізняється тим, що топка має видовжену форму зі співвідношенням ширини L до глибини В у інтервалі 1,5-3,5, причому виносний тунель топки сполучений зі стінкою топки, розташованою по ширині.2. Піч за п. 1, яка...

Номер патенту: 63001

Опубліковано: 26.09.2011

Автор: Пятрас Гоберіс

МПК: F24C 13/00, F24H 1/50, F24B 9/00 ...

Мітки: отоплювально-варильний, водогрійний, котел

Формула / Реферат:

1. Отоплювально-варильний водогрійний котел, що містить корпус, в якому розміщена топка з колосниками і зольником, варильну плиту, водяну сорочку, виконану у вигляді розташованої між подвійними стінками корпусу порожнини для циркуляції води, який відрізняється тим, що варильна плита виконана у вигляді блока з подвійними стінками і внутрішньою порожниною для циркуляції води, яка підключена до водяної сорочки і системи водопостачання.2....

Номер патенту: 62409

Опубліковано: 25.08.2011

Автор: Пятрас Гоберіс

МПК: F24H 1/50, F24C 13/00, F24B 9/00 ...

Мітки: котел, твердопаливний, водогрійний

Формула / Реферат:

1. Твердопаливний водогрійний котел, що містить корпус з розташованими в ньому топкою, теплообмінником, колосниками і зольником, який відрізняється тим, що каркас топки, яка розташована в нижній частині корпусу, виконаний у вигляді системи водонагрівальних труб, які чергуються з елементами із теплостійкого вогнетривкого матеріалу, причому система водонагрівальних труб топки з'єднана з основною водяною сорочкою, яка утворена подвійними...

Номер патенту: 94855

Опубліковано: 10.06.2011

Автор: Куценко Василь Сергійович

МПК: F24B 1/00, F24C 13/00, A61H 33/06 ...

Мітки: лазня, куценка

Формула / Реферат:

Лазня, що містить підлогу, стелю, банну піч, приполки у вигляді суцільного настилу, внутрішнє дерев'яне облицьовування приміщення лазні, яка відрізняється тим, що банна піч виконана з подвійними металевими стінками з можливістю заповнення простору між стінками водою, обладнана топкою з піддувалом, димарем, кам'янкою закритого типу, що є джерелом пароутворення, яке виконане з можливістю подачі сухої і насиченої пари в приміщення лазні,...

Номер патенту: 92441

Опубліковано: 25.10.2010

Автор: Куценко Василь Сергійович

МПК: A61H 33/06, F24B 9/00, F24C 13/00 ...

Мітки: піч, універсальна

Формула / Реферат:

Універсальна піч з металу, що містить топку з піддувалом, над якою розміщена кам'янка закритого типу і димар, яка відрізняється тим, що стінки універсальної печі виконані подвійними з можливістю заповнення простору між ними водою або іншим теплоносієм, при цьому зовнішні стінки універсальної печі забезпечені пристроями для підведення і відведення теплоносія, а кам'янка у верхній частці забезпечена отворами для подачі води і відведення...

Номер патенту: 53686

Опубліковано: 11.10.2010

Автор: Куценко Василь Сергійович

МПК: F24B 1/00, F24C 13/00

Мітки: лазня, українська, куценко

Формула / Реферат:

Лазня, що містить підлогу, стелю, банну піч, приполки у вигляді суцільного настилу, внутрішнє дерев'яне облицьовування приміщення лазні, яка відрізняється тим, що банна піч виконана з подвійними металевими стінками з можливістю заповнення простору між стінками водою, обладнана топкою з піддувалом, димарем, кам'янкою закритого типу і джерелом паротворення, яке виконане з можливістю подачі сухої і насиченої пари в приміщення лазні, підлога...

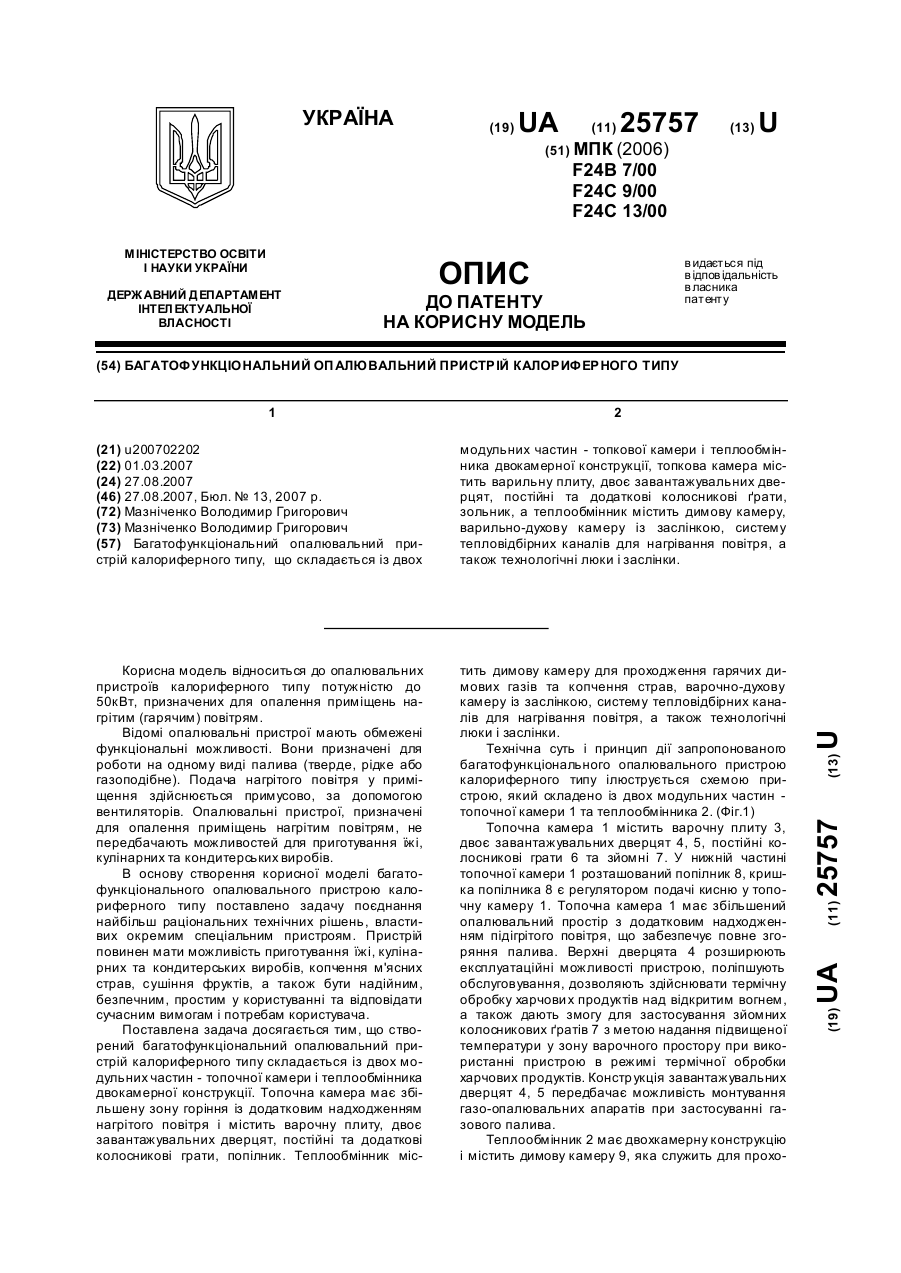

Номер патенту: 25757

Опубліковано: 27.08.2007

Автор: Мазніченко Володимир Григорович

МПК: F24B 7/00, F24C 13/00, F24C 9/00 ...

Мітки: калориферного, багатофункціональний, опалювальний, типу, пристрій

Формула / Реферат:

Багатофункціональний опалювальний пристрій калориферного типу,  що складається із двох модульних частин - топкової камери і теплообмінника двокамерної конструкції, топкова камера містить варильну плиту, двоє завантажувальних дверцят, постійні та додаткові колосникові ґрати, зольник, а теплообмінник містить димову камеру, варильно-духову камеру із заслінкою, систему тепловідбірних каналів для нагрівання повітря, а також технологічні люки і...

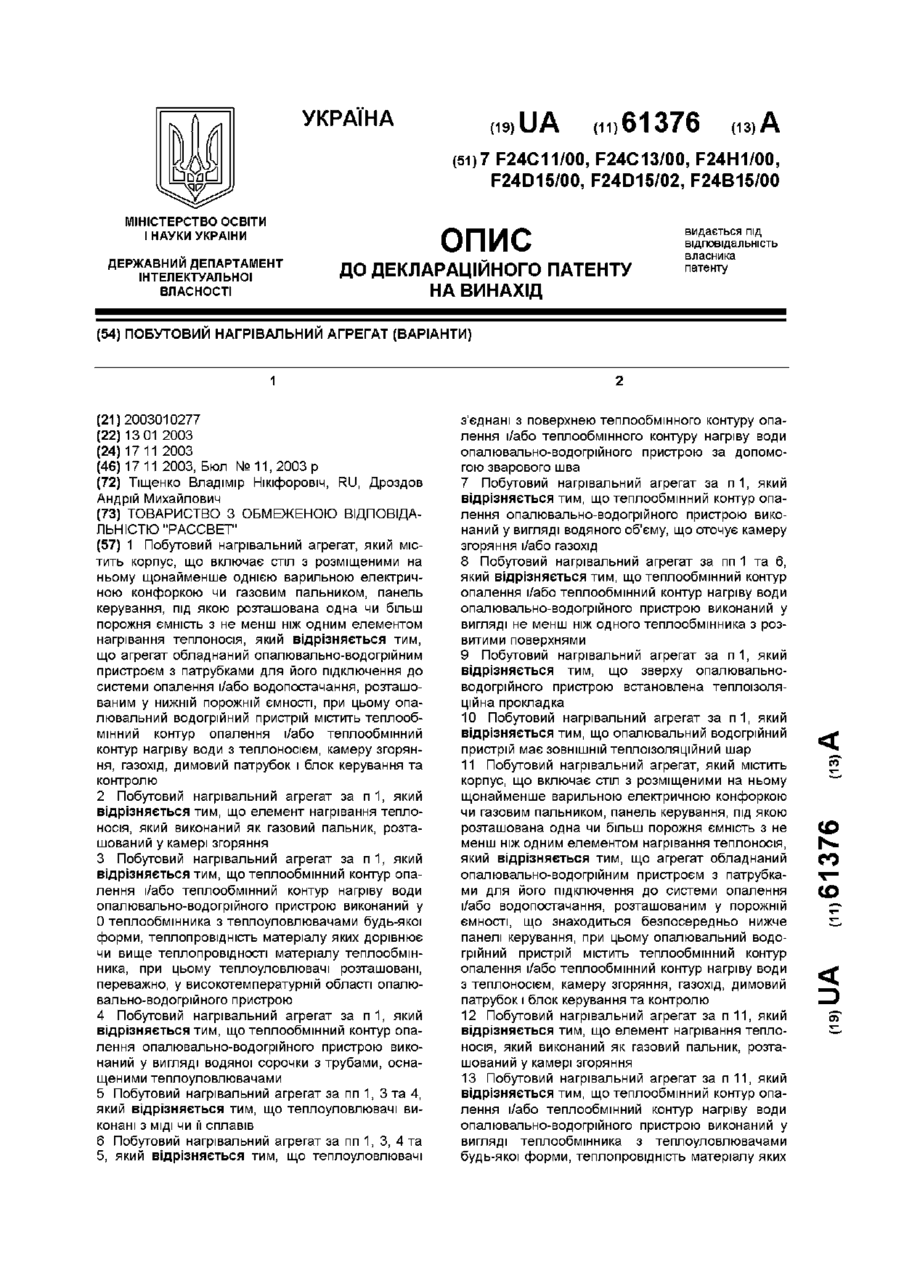

Номер патенту: 61376

Опубліковано: 17.11.2003

Автори: Тіщенко Владімір Нікіфоровіч, Дроздов Андрій Михайлович

МПК: F24B 15/00, F24C 13/00, F24C 11/00, F24D 15/00 ...

Мітки: нагрівальний, агрегат, побутовий, варіанти

Формула / Реферат:

1. Побутовий нагрівальний агрегат, який містить корпус, що включає стіл з розміщеними на ньому щонайменше однією варильною електричною конфоркою чи газовим пальником, панель керування, під якою розташована одна чи більш порожня ємність з не менш ніж одним елементом нагрівання теплоносія, який відрізняється тим, що агрегат обладнаний опалювально-водогрійним пристроєм з патрубками для його підключення до системи опалення і/або водопостачання,...

Номер патенту: 2055

Опубліковано: 15.09.2003

Автори: Дроздов Андрій Михайлович, Тіщенко Владімір Нікіфоровіч

МПК: F24C 11/00, F24D 15/00, F24C 13/00, F24B 15/00 ...

Мітки: нагрівальний, варіанти, агрегат, побутовий

Формула / Реферат:

1. Побутовий нагрівальний агрегат, який містить корпус, що включає стіл з розміщеними на ньому щонайменше однією варильною електричною конфоркою чи газовим пальником, панель керування, під якою розташована одна чи більш порожня ємність з не менш ніж одним елементом нагрівання теплоносія, який відрізняється тим, що агрегат обладнаний опалювально-водогрійним пристроєм з патрубками для його підключення до системи опалення і/або водопостачання,...

Номер патенту: 57972

Опубліковано: 15.07.2003

Автор: Мануйлов Михайло Іванович

МПК: F24H 1/00, F24C 13/00

Мітки: газова, плита

Формула / Реферат:

1. Газова плита, яка містить встановлений на ніжках чашоподібний корпус з розміщеним в ньому пальником, який за допомогою труби і клапана з'єднаний з джерелом тиску і розташований поблизу дна корпусу, при цьому пальник оточений теплозберігаючим в вигляді стінки обручем, який спрямовує тепло запалених газів на дно ємності в вигляді з’єднаної з опорою і обручем каструлі з водою для її підігрівання, а також до корпусу прикріплені вузли у вигляді...

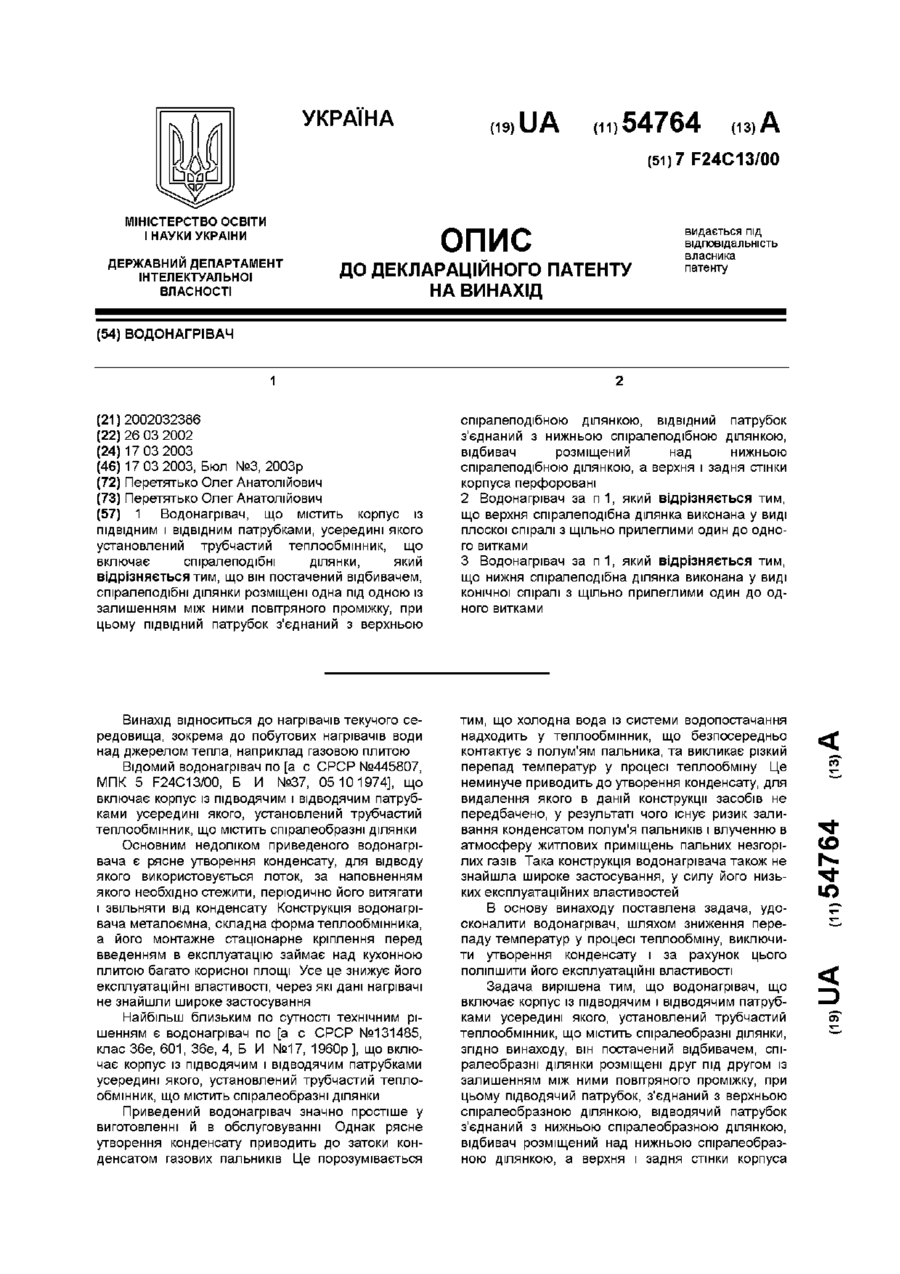

Номер патенту: 54764

Опубліковано: 17.03.2003

Автор: Перетятько Олег Анатолійович

МПК: F24C 13/00

Мітки: водонагрівач

Формула / Реферат:

1. Водонагрівач, що містить корпус із підвідним і відвідним патрубками, усередині якого установлений трубчастий теплообмінник, що включає спіралеподібні ділянки, який відрізняється тим, що він постачений відбивачем, спіралеподібні ділянки розміщені одна під одною із залишенням між ними повітряного проміжку, при цьому підвідний патрубок з'єднаний з верхньою спіралеподібною ділянкою, відвідний патрубок з'єднаний з нижньою спіралеподібною...

Номер патенту: 9973

Опубліковано: 30.09.1996

Автори: Шиляєв Леонід Миколаєвич, Гук Микола Андрієвич, Неверковець Андрій Іванович, Петровський Володимир Євдокимович, Кузьменко Микола Максимович

МПК: F24H 1/32, F24C 13/00

Мітки: побутовий, тепловий, агрегат

Текст:

...средних 7 и задней 8 секций. На передней секции размещены загрузочная 9 и шуровочнзя 10 дверки, а также дверки зольника 11 и крышки очистных люков горизонтальных газоходов 12. Секции соединены по воде вверху и внизу водонагревателя 5, куда подводятся подающая 13 и обратная 14 трубы. Стыкующиеся ребра секций 15 образуют вертикальные газоходы 16. обрамляющие топку 4, На стенках нижнего водяного канала секций 6, 7, 8 выполнены литые выступы 17,...
