F24J 2/14 — напівциліндричними або циліндро-параболічними

Номер патенту: 121837

Опубліковано: 11.12.2017

Автор: Павловський Вадим Борисович

МПК: F24J 2/18, F24J 2/14

Мітки: параболоциліндричний, слідкування, абсорбером, сонячної, системою, енергії, концентратор, сонцем

Формула / Реферат:

Параболоциліндричний концентратор сонячної енергії з абсорбером та системою слідкування за сонцем, що містить приймач випромінювання і параболоциліндричний концентратор з робочою поверхнею з ребрами жорсткості, який в поперечному перерізі має параболічну гілку, обмежену елементами кріплення, який відрізняється тим, що параболоциліндричний концентратор виконаний рухомим у вигляді середньофокусної конструкції з фокусом в точці А в межах...

Номер патенту: 119694

Опубліковано: 10.10.2017

Автор: Кнуренко Олег Анатолійович

МПК: F24J 2/14, F24J 2/24

Мітки: сонячний, колектор

Формула / Реферат:

1. Сонячний колектор, який містить корпус, приєднану до нього прозору вакуумну трубку, в якій встановлений адсорбер з теплопровідного матеріалу, канали підводу теплоносія до колектора та відводу теплоносія від нього, який відрізняється тим, що у вакуумну трубку вставлений адсорбер, який містить основний жолобовидний адсорбер, додатковий адсорбер, розташований на його увігнутій поверхні, та канал для теплоносія, причому, канал для теплоносія...

Номер патенту: 118295

Опубліковано: 25.07.2017

Автори: Чала Олена Олександрівна, Письменецький Віктор Олександрович, Фролов Андрій Віталійович, Невлюдов Ігор Шакірович, Лук'яненко Володимир Леонідович

МПК: F24J 2/18, F24J 2/14

Мітки: стаціонарним, параболоциліндричним, модуль, сонячний, концентратором

Формула / Реферат:

Сонячний модуль зі стаціонарним параболоциліндричним концентратором, що складається з приймача випромінювання і стаціонарного параболоциліндричного концентратора, робочою поверхнею якого є дзеркало, та має в поперечному перерізі параболічну гілку, обмежену точками дотику до параболи дотичних, розташованих під параметричним кутом α в площині симетрії концентратора, та сприймаючу поверхню випромінювання шириною D, який відрізняється тим,...

Номер патенту: 113259

Опубліковано: 26.12.2016

Автори: Филенко Віталій Вікторович, Соловей Віктор Васильович, Мацевитий Юрій Михайлович

МПК: H01L 31/054, F24J 2/14, F24J 2/42 ...

Мітки: фотоелектричний, модуль, концентратором, сонячний

Формула / Реферат:

Сонячний фотоелектричний модуль з концентратором, що містить параболоциліндричний концентратор з плоских дзеркальних фацет і розташований у фокальній площині концентратора плоский лінійний фотоелектричний приймач, який відрізняється тим, що параболоциліндричний концентратор виконано у вигляді дуги півпараболи, звернена до приймача поверхня якого виконана плоскими дзеркальними фацетами, розміщеними на хордах, що лінеаризують півпараболу,...

Номер патенту: 112906

Опубліковано: 10.11.2016

Автори: Согоконь Світлана Іванівна, Согоконь Олександр Борисович, Согоконь Олександр Олександрович

МПК: F03D 3/06, F03D 9/00, F03D 7/06 ...

Мітки: установка, сонячно-вітрова

Формула / Реферат:

1. Сонячно-вітрова установка, що має в складі вертикально-осьову вітротурбіну, виконану з лопатями у вигляді циліндричних поверхонь, механічно зв'язану з електрогенератором, концентратор сонячного випромінювання, блок стеження за положенням сонця і теплоприймач, виконаний у вигляді трубок з теплоносієм, яка відрізняється тим, що ввігнуті поверхні лопатей виконані з матеріалу, що віддзеркалює сонячне випромінювання на теплоприймач,...

Номер патенту: 100635

Опубліковано: 10.01.2013

Автори: Дем'янчук Вікторія Борисівна, Оленев Микола Володимирович, Оленев Володомир Миколайович, Дем'янчук Борис Олександрович

МПК: F28F 1/10, F24J 2/14, F24J 2/24 ...

Мітки: спосіб, теплоносія, геліонагрівання

Формула / Реферат:

Спосіб геліонагрівання теплоносія шляхом перетворення енергії сонячного опромінення в теплову енергію нагрівання трубчастих каналів теплоносія, які розташовують без теплового контакту з верхнім прозорим і нижнім дзеркальним покривами вакуумної загальної панелі колектора, та з'єднують входи і виходи трубчастих каналів теплоносія відповідно зі входом і виходом накопичувача запасів теплоносія, спрямовують сонячні проміні, за допомогою приводу...

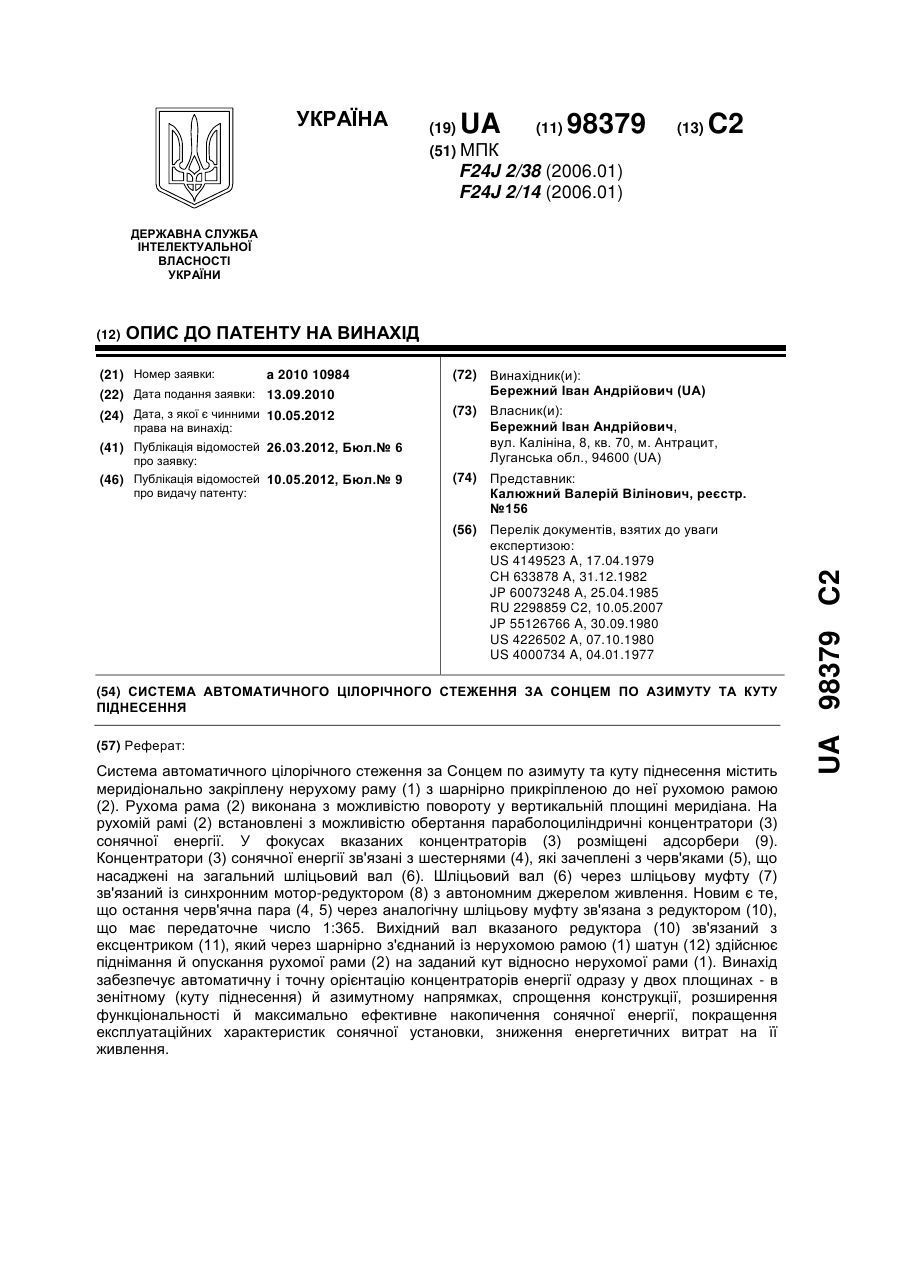

Номер патенту: 98379

Опубліковано: 10.05.2012

Автор: Бережний Іван Андрійович

МПК: F24J 2/14, F24J 2/38

Мітки: стеження, піднесення, автоматичного, азимуту, цілорічного, сонцем, куту, система

Формула / Реферат:

Система автоматичного цілорічного стеження за Сонцем по азимуту та куту піднесення, яка заснована на розрахунково-постійних характеристиках, що відповідають географічному місцю установки концентратора енергії та зміні висоти Сонця протягом дня з урахуванням пори року, та включає механічний привод повороту концентратора сонячної енергії, яка відрізняється тим, що механізм приводу для цілодобового і цілорічного автоматичного обертання...

Номер патенту: 66124

Опубліковано: 26.12.2011

Автори: Литвиненко Юрій Михайлович, Фролов Геннадій Олександрович

МПК: F24J 2/12, F24J 2/14, F24J 2/42, F24J 2/13 ...

Мітки: двостороннього, пристрій, сонячний, нагрівання, печі

Формула / Реферат:

Пристрій для двостороннього нагрівання у сонячній печі, що містить зрізаний параболічний концентратор, приймач і контррефлектор, який відрізняється тим, що пристрій обладнано додатковим параболічним дзеркалом, яке розташоване позаду концентратора і має механізм переміщення вздовж центральної осі пристрою, при цьому зрізаний параболічний концентратор має центральний отвір, за розміром рівний додатковому дзеркалу.

Номер патенту: 65343

Опубліковано: 12.12.2011

Автор: Топольніков Віталій Олександрович

МПК: F24J 2/42, F24J 2/14

Мітки: випромінювання, сонячного, концентратор

Формула / Реферат:

Концентратор сонячного випромінювання, що містить плоскі дзеркальні фацети, які мають форму витягнутих прямокутників, великі осі яких зорієнтовані паралельно великій осі фотоприймача та перпендикулярно напрямку на сонце, який відрізняється тим, що великі осі фацет лежать в одній площині, а кут нахилу фацет a до цієї площини визначається співвідношеннямa=0,5arctg(r/L),де r - відстань між оптичною віссю концентратора та великою...
