Пристрій для двостороннього нагрівання у сонячній печі
Номер патенту: 66124
Опубліковано: 26.12.2011
Автори: Фролов Геннадій Олександрович, Литвиненко Юрій Михайлович
Формула / Реферат
Пристрій для двостороннього нагрівання у сонячній печі, що містить зрізаний параболічний концентратор, приймач і контррефлектор, який відрізняється тим, що пристрій обладнано додатковим параболічним дзеркалом, яке розташоване позаду концентратора і має механізм переміщення вздовж центральної осі пристрою, при цьому зрізаний параболічний концентратор має центральний отвір, за розміром рівний додатковому дзеркалу.
Текст

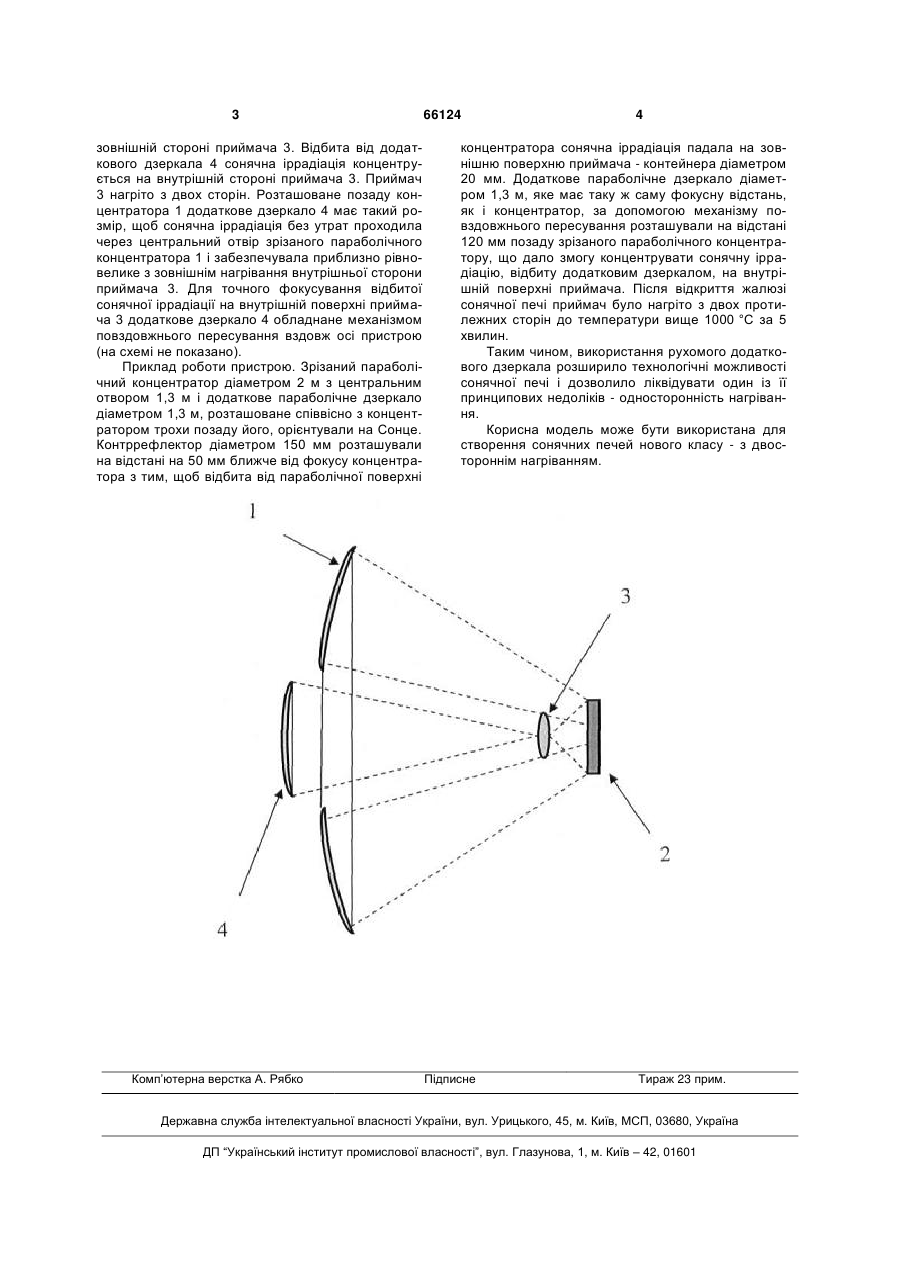

Пристрій для двостороннього нагрівання у сонячній печі, що містить зрізаний параболічний 3 зовнішній стороні приймача 3. Відбита від додаткового дзеркала 4 сонячна іррадіація концентрується на внутрішній стороні приймача 3. Приймач 3 нагріто з двох сторін. Розташоване позаду концентратора 1 додаткове дзеркало 4 має такий розмір, щоб сонячна іррадіація без утрат проходила через центральний отвір зрізаного параболічного концентратора 1 і забезпечувала приблизно рівновелике з зовнішнім нагрівання внутрішньої сторони приймача 3. Для точного фокусування відбитої сонячної іррадіації на внутрішній поверхні приймача 3 додаткове дзеркало 4 обладнане механізмом повздовжнього пересування вздовж осі пристрою (на схемі не показано). Приклад роботи пристрою. Зрізаний параболічний концентратор діаметром 2 м з центральним отвором 1,3 м і додаткове параболічне дзеркало діаметром 1,3 м, розташоване співвісно з концентратором трохи позаду його, орієнтували на Сонце. Контррефлектор діаметром 150 мм розташували на відстані на 50 мм ближче від фокусу концентратора з тим, щоб відбита від параболічної поверхні Комп’ютерна верстка А. Рябко 66124 4 концентратора сонячна іррадіація падала на зовнішню поверхню приймача - контейнера діаметром 20 мм. Додаткове параболічне дзеркало діаметром 1,3 м, яке має таку ж саму фокусну відстань, як і концентратор, за допомогою механізму повздовжнього пересування розташували на відстані 120 мм позаду зрізаного параболічного концентратору, що дало змогу концентрувати сонячну іррадіацію, відбиту додатковим дзеркалом, на внутрішній поверхні приймача. Після відкриття жалюзі сонячної печі приймач було нагріто з двох протилежних сторін до температури вище 1000 °C за 5 хвилин. Таким чином, використання рухомого додаткового дзеркала розширило технологічні можливості сонячної печі і дозволило ліквідувати один із її принципових недоліків - односторонність нагрівання. Корисна модель може бути використана для створення сонячних печей нового класу - з двостороннім нагріванням. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for two-side heating is solar furnace
Автори англійськоюLytvynenko Yurii Mykhailovych, Frolov Hennadii Oleksandrovych
Назва патенту російськоюУстройство для двустороннего нагревания в солнечной печи
Автори російськоюЛитвиненко Юрий Михайлович, Фролов Геннадий Александрович
МПК / Мітки
МПК: F24J 2/13, F24J 2/12, F24J 2/14, F24J 2/42
Мітки: печі, двостороннього, сонячний, нагрівання, пристрій
