G01K 7/30 — з використанням шумів теплового збудження резисторів і провідників

Номер патенту: 85101

Опубліковано: 11.11.2013

Автори: Скрипник Юрій Олексійович, Василенко Микола Павлович

МПК: G01K 7/30

Мітки: непровідних, температури, вимірювач, шумовий, матеріалів

Формула / Реферат:

Шумовий вимірювач температури непровідних матеріалів, що містить накладний ємнісний датчик з потенціальним дисковим електродом і кільцевим заземленим електродом, послідовно з'єднані інтегратор, підсилювач, аналогово-цифровий перетворювач, мікроконтролер і цифровий індикатор, який відрізняється тим, що в нього введені два широкосмугових підсилювачі, перемножувач, високочастотний трансформатор, резонансний ланцюг з конденсатора і первинної...

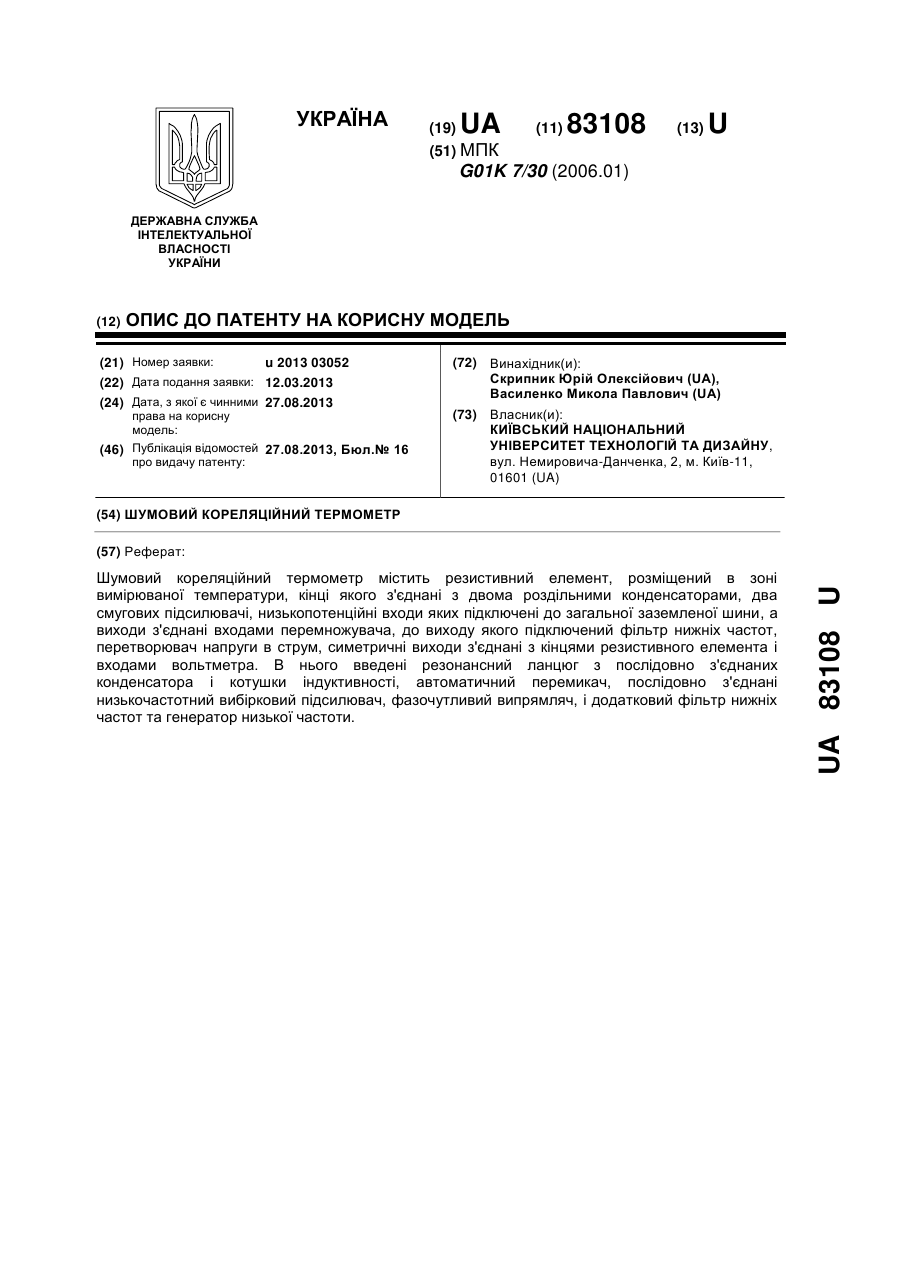

Номер патенту: 83108

Опубліковано: 27.08.2013

Автори: Василенко Микола Павлович, Скрипник Юрій Олексійович

МПК: G01K 7/30

Мітки: термометр, шумовий, кореляційний

Формула / Реферат:

Шумовий кореляційний термометр, що містить резистивний елемент, розміщений в зоні вимірюваної температури, кінці якого з'єднані з двома роздільними конденсаторами, два смугових підсилювачі, низькопотенційні входи яких підключені до загальної заземленої шини, а виходи з'єднані входами перемножувача, до виходу якого підключений фільтр нижніх частот, перетворювач напруги в струм, симетричні виходи з'єднані з кінцями резистивного елемента і...

Номер патенту: 81769

Опубліковано: 10.07.2013

Автори: Скрипник Ігор Юрійович, Скрипник Юрій Олексійович, Василенко Микола Павлович

МПК: G01K 7/30

Мітки: шумовий, вимірювання, температури, спосіб

Формула / Реферат:

Шумовий спосіб вимірювання температури, при якому виділяють з теплових шумів провідного об'єкта в заданій смузі частот шумову напругу, розділяють її на дві шумові напруги, які підсилюють і перемножують, отриману напругу усереднюють фільтром в постійну напругу та визначають вимірювану температуру провідного об'єкта, який відрізняється тим, що виділення шумової напруги в заданій смузі частот здійснюють резонансом теплових шумів у паралельному...

Номер патенту: 80426

Опубліковано: 27.05.2013

Автори: Скрипник Юрій Олексійович, Василенко Микола Павлович, Скрипник Ігор Юрійович

МПК: G01K 7/30

Мітки: середовищ, пристрій, температури, вимірювання, провідних

Формула / Реферат:

Пристрій для вимірювання температури провідних середовищ, що містить два розподільних конденсатори, два підсилювачі, виходи яких з'єднані з входами перемножувача, вихід якого з'єднаний з фільтром нижніх частот і цифровий вольтметр, який відрізняється тим, що в нього введені два голчатих електроди, резонансний ланцюг з послідовно з'єднаних конденсатора і котушки індуктивності, загальна шина та перетворювач постійної напруги в струм, вхід...

Номер патенту: 70940

Опубліковано: 25.06.2012

Автори: Лісовський Олександр Анатолійович, Василенко Микола Павлович, Скрипник Юрій Олексійович

МПК: G01K 7/30

Мітки: температури, вимірювання, шумовий, спосіб

Формула / Реферат:

Шумовий спосіб вимірювання температури, при якому розміщують резистивний елемент в зоні вимірюваної температури, підсилюють шумову напругу резистивного елемента в смузі частот теплових флуктуацій, квадратують, усереднюють, виділяють з неї постійну складову і визначають вимірювану температуру, який відрізняється тим, що після розміщення резистивного елемента отримують його шумовий струм, який перетворюють на дві підсилені шумові напруги,...

Номер патенту: 62713

Опубліковано: 12.09.2011

Автори: Агафонов Андрій Вікторович, Скрипник Юрій Олексійович, Санніков Володимир Юрійович

МПК: G01K 7/30

Мітки: шумовий, термометр

Формула / Реферат:

Шумовий термометр, що містить первинний резистивний перетворювач, два розділяючі конденсатори, диференціальний підсилювач, автоматичний перемикач, перемножувач, фільтр нижніх частот, вибірковий підсилювач, операційний підсилювач, синхронний детектор, цифровий вольтметр і комутаційний генератор, з'єднаний виходом з керуючими входами автоматичного перемикача і синхронного детектора, який відрізняється тим, що в нього введені другий...

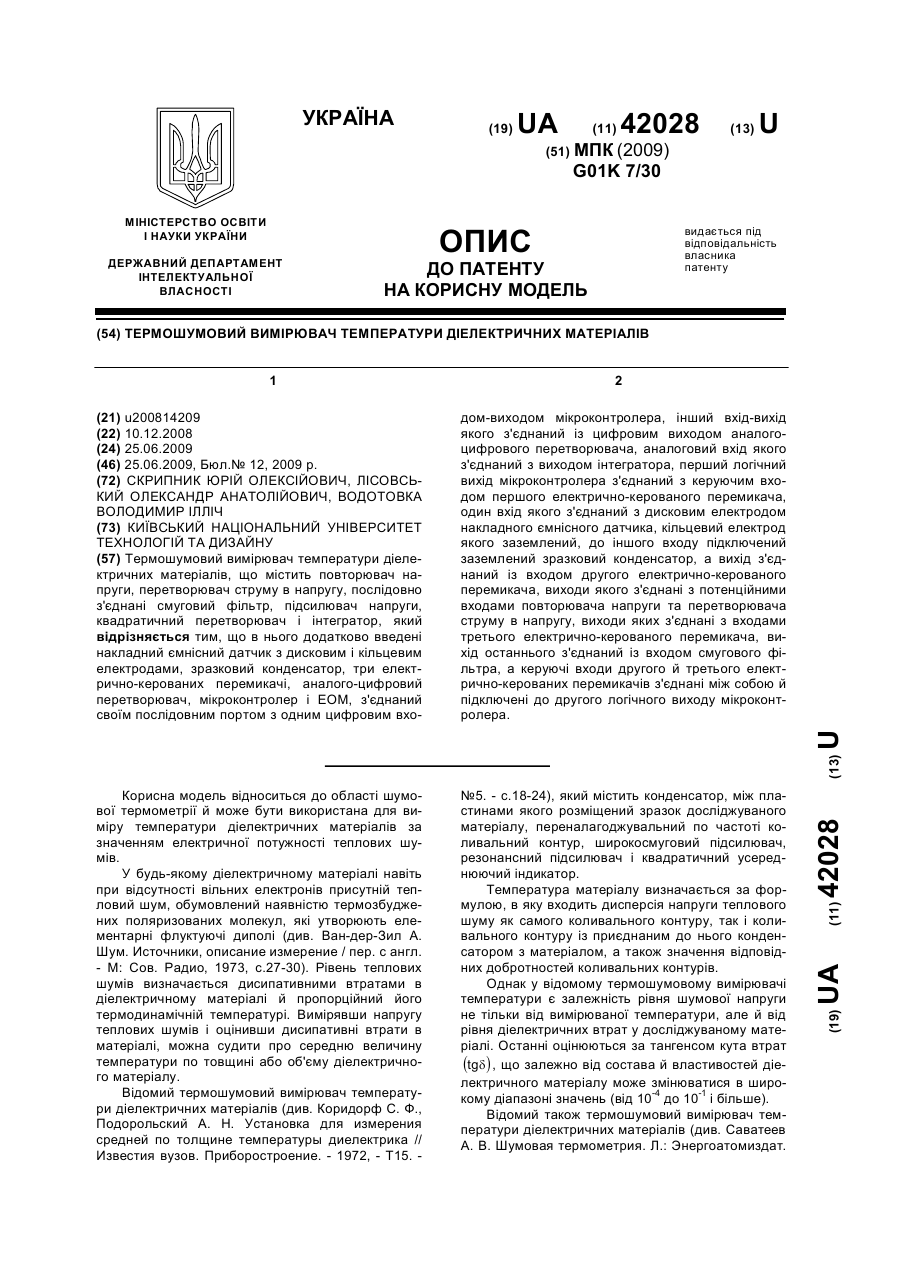

Номер патенту: 42028

Опубліковано: 25.06.2009

Автори: Водотовка Володимир Ілліч, Скрипник Юрій Олексійович, Лісовський Олександр Анатолійович

МПК: G01K 7/30

Мітки: вимірювач, термошумовий, матеріалів, діелектричних, температури

Формула / Реферат:

Термошумовий вимірювач температури діелектричних матеріалів, що містить повторювач напруги, перетворювач струму в напругу, послідовно з'єднані смуговий фільтр, підсилювач напруги, квадратичний перетворювач і інтегратор, який відрізняється тим, що в нього додатково введені накладний ємнісний датчик з дисковим і кільцевим електродами, зразковий конденсатор, три електрично-керованих перемикачі, аналого-цифровий перетворювач, мікроконтролер і...

Номер патенту: 41761

Опубліковано: 10.06.2009

Автори: Скрипник Юрій Олексійович, Барсуков В'ячеслав Зиновійович, Жураєва Мілена Хамдамкулівна

МПК: G01K 7/30

Мітки: струму, джерел, визначення, пристрій, температури, хімічних, електроліту

Формула / Реферат:

Пристрій для визначення температури електроліту хімічних джерел струму, що містить вхідні клеми, конденсатор та високочастотний двообмотковий трансформатор, первинна обмотка якого з'єднана з конденсатором, а до вторинної підключений диференційний підсилювач, який відрізняється тим, що в нього додатково введені два розподільних конденсатори, з'єднані між собою два автоматичні перемикачі, другий диференційний підсилювач, перемножувач та...

Номер патенту: 34877

Опубліковано: 26.08.2008

Автори: Ваганов Олексій Анатолійович, Скрипник Юрій Олексійович

МПК: G01K 7/30

Мітки: термометр, радіотепловий

Формула / Реферат:

Радіотепловий термометр, що містить антену, балансний змішувач, генератор низької частоти, послідовно з'єднані вибірковий підсилювач низької частоти, синхронний детектор, керуючий вхід якого з'єднаний з виходом генератора низької частоти, інтегратор і цифровий вольтметр, який відрізняється тим, що в нього додатково введені НВЧ-трансформатор, коаксіальна лінія, НВЧ-перемикач, два широкосмугових НВЧ-підсилювачі і фільтр нижніх частот, при цьому...

Номер патенту: 29151

Опубліковано: 10.01.2008

Автори: Величко Антон Сергійович, Барсуков В'ячеслав Зиновійович, Скрипник Юрій Олексійович

МПК: G01K 7/30

Мітки: визначення, струму, джерел, температури, спосіб, електроліту, хімічних

Формула / Реферат:

Спосіб визначення температури електроліту хімічних джерел струму, при якому виділяють теплові шуми, генеровані у діелектричному середовищі з активними втратами, та вимірюють середньоквадратичне шумових напруг, за якими визначають температуру електроліту, який відрізняється тим, що виділення теплових шумів здійснюють шляхом знімання шумових резонансних струмів з електроліту в зовнішньому ланцюзі хімічного джерела струму за допомогою спочатку...

Номер патенту: 28449

Опубліковано: 10.12.2007

Автори: Скрипник Юрій Олексійович, Каламєєць Тетяна Петрівна

МПК: G01K 7/30

Мітки: температури, шумовий, вимірювання, спосіб

Формула / Реферат:

1. Шумовий спосіб вимірювання температури, при якому встановлюють резистивний елемент у зоні вимірювання температури, отримують його шумову напругу, яку перетворюють в постійну складову усередненої напруги шляхом підсилення в смузі частот теплових флуктуацій разом з власними шумами підсилювального тракту, квадратичного детектування, усереднення і запам'ятовування, який відрізняється тим, що резистивний елемент встановлюють в зоні вимірювання...

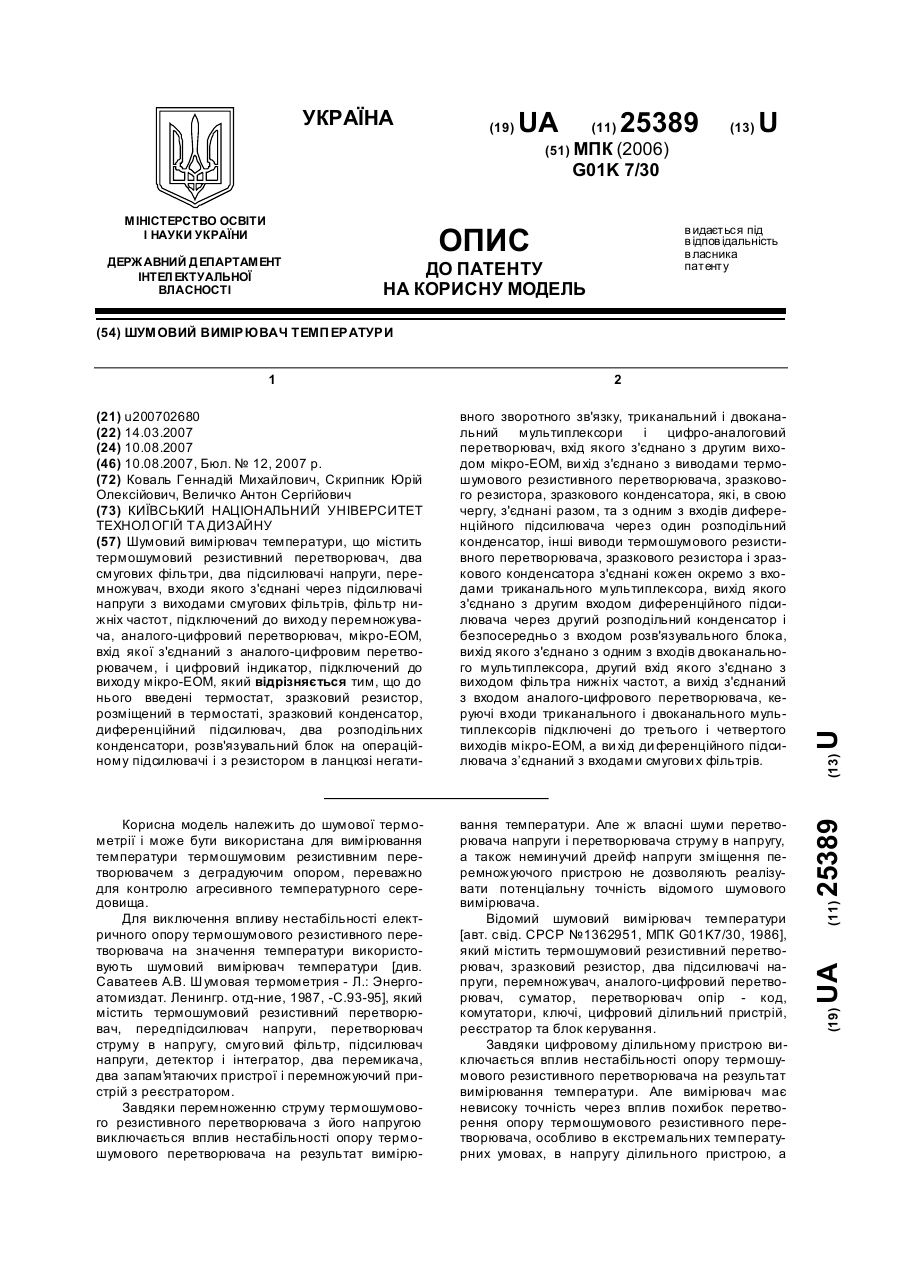

Номер патенту: 25389

Опубліковано: 10.08.2007

Автори: Скрипник Юрій Олексійович, Величко Антон Сергійович, Коваль Геннадій Михайлович

МПК: G01K 7/30

Мітки: температури, шумовий, вимірювач

Формула / Реферат:

Шумовий вимірювач температури, що містить термошумовий резистивний перетворювач, два смугових фільтри, два підсилювачі напруги, перемножувач, входи якого з'єднані через підсилювачі напруги з виходами смугових фільтрів, фільтр нижніх частот, підключений до виходу перемножувача, аналого-цифровий перетворювач, мікро-ЕОМ, вхід якої з'єднаний з аналого-цифровим перетворювачем, і цифровий індикатор, підключений до виходу мікро-ЕОМ, який...

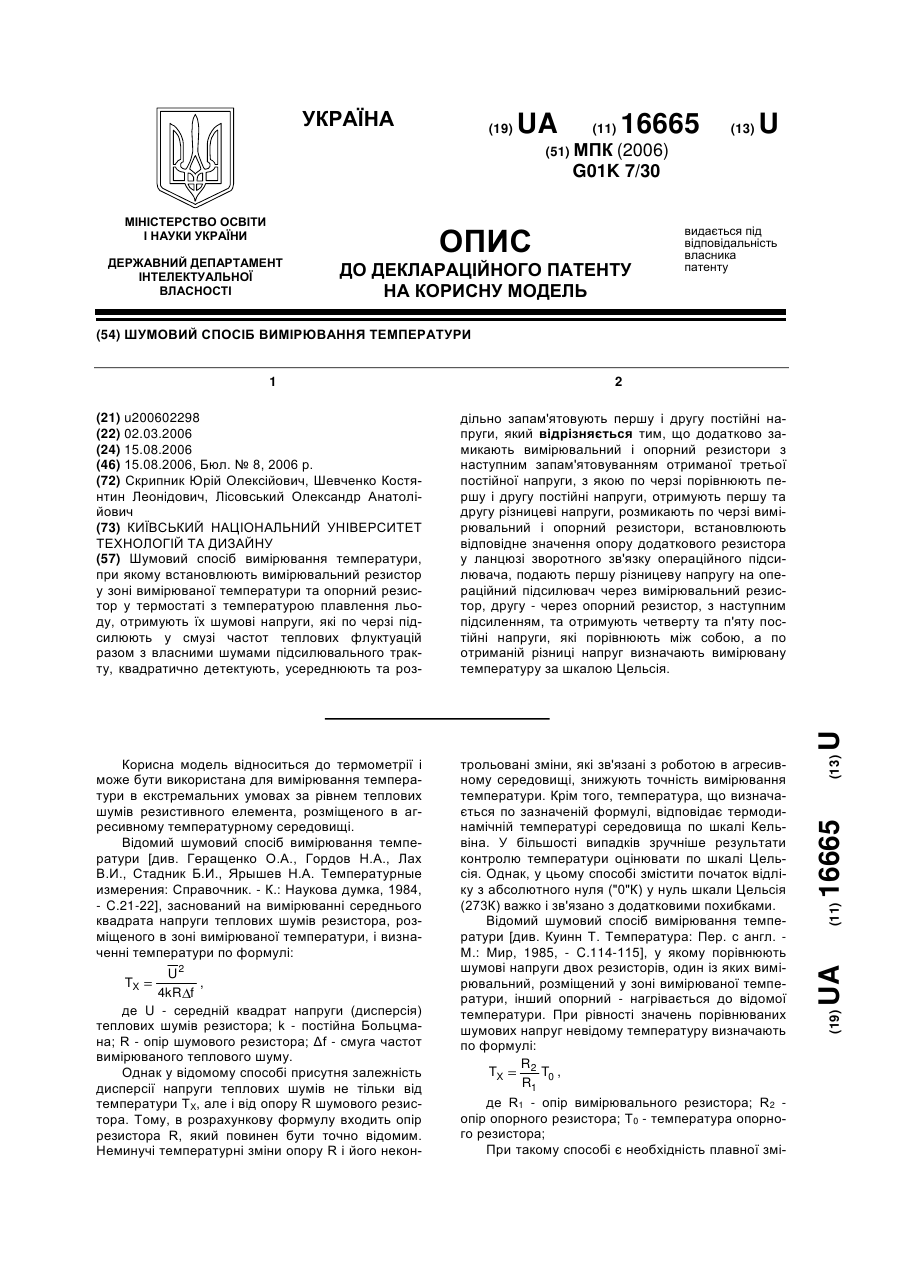

Номер патенту: 16665

Опубліковано: 15.08.2006

Автори: Шевченко Костянтин Леонідович, Лісовський Олександр Анатолійович, Скрипник Юрій Олексійович

МПК: G01K 7/30

Мітки: спосіб, вимірювання, шумовий, температури

Формула / Реферат:

Шумовий спосіб виміру температури, при якому встановлюють вимірювальний резистор у зоні вимірюваної температури та опорний резистор у термостаті з температурою плавлення льоду, отримують їх шумові напруги, які по черзі підсилюють у смузі частот теплових флуктуацій разом з власними шумами підсилювального тракту, квадратично детектують, усереднюють та роздільно запам'ятовують першу і другу постійні напруги, який відрізняється тим, що додатково...

Номер патенту: 70220

Опубліковано: 15.09.2004

Автори: Скрипник Юрій Олексійович, Лісовський Олександр Анатолійович

МПК: G01K 7/30

Мітки: матеріалів, пристрій, полімерних, температури, розплавів, екструдері, контролю

Формула / Реферат:

Пристрій для контролю температури розплавів полімерних матеріалів в екструдері, який містить шумовий резистивний перетворювач з двома електродами, перший з яких з'єднаний з першим виходом блока змінного опору та через перший розділовий конденсатор з'єднаний з одним із входів диференційного підсилювача на двох операційних підсилювачах, другий вхід якого через другий розділовий конденсатор з'єднаний з виходом автоматичного перемикача, входи...

Номер патенту: 56014

Опубліковано: 15.04.2003

Автори: Скрипник Юрій Олексійович, Лісовський Олександр Анатолійович

МПК: G01K 7/30

Мітки: екструдері, розплавів, контролю, матеріалів, пристрій, полімерних, температури

Формула / Реферат:

1. Пристрій для контролю температури розплавів полімерних матеріалів в екструдері, що містить шумовий резистивний перетворювач і вимірювальну схему, яка включає два смугових фільтри, два широкосмугових підсилювачі змінної напруги, помножувач та фільтр нижніх частот, при цьому входи помножувача з'єднані з виходами широкосмугових підсилювачів змінної напруги, входи яких з'єднані з виходами смугових фільтрів, фільтр нижніх частот, підключений до...

Номер патенту: 52659

Опубліковано: 15.01.2003

Автори: Скрипник Юрій Олексійович, Потапов Анатолій Олександрович, Іващенко Володимир Олексійович

МПК: G01K 7/30

Мітки: радіотепловий, термометр

Формула / Реферат:

Радіотепловий термометр, що містить рупорну антену, послідовно з'єднані балансний змішувач, підсилювач проміжної частоти, квадратичний детектор, підсилювач низької частоти, синхронний детектор і інтегратор, НВЧ гетеродин, перший вентиль, вихід якого з'єднаний з другим входом балансного змішувача і цифровий вольтметр, підключений до виходу інтегратора, який відрізняється тим, що в нього введені послідовно з'єднані НВЧ переривник-відбивач,...

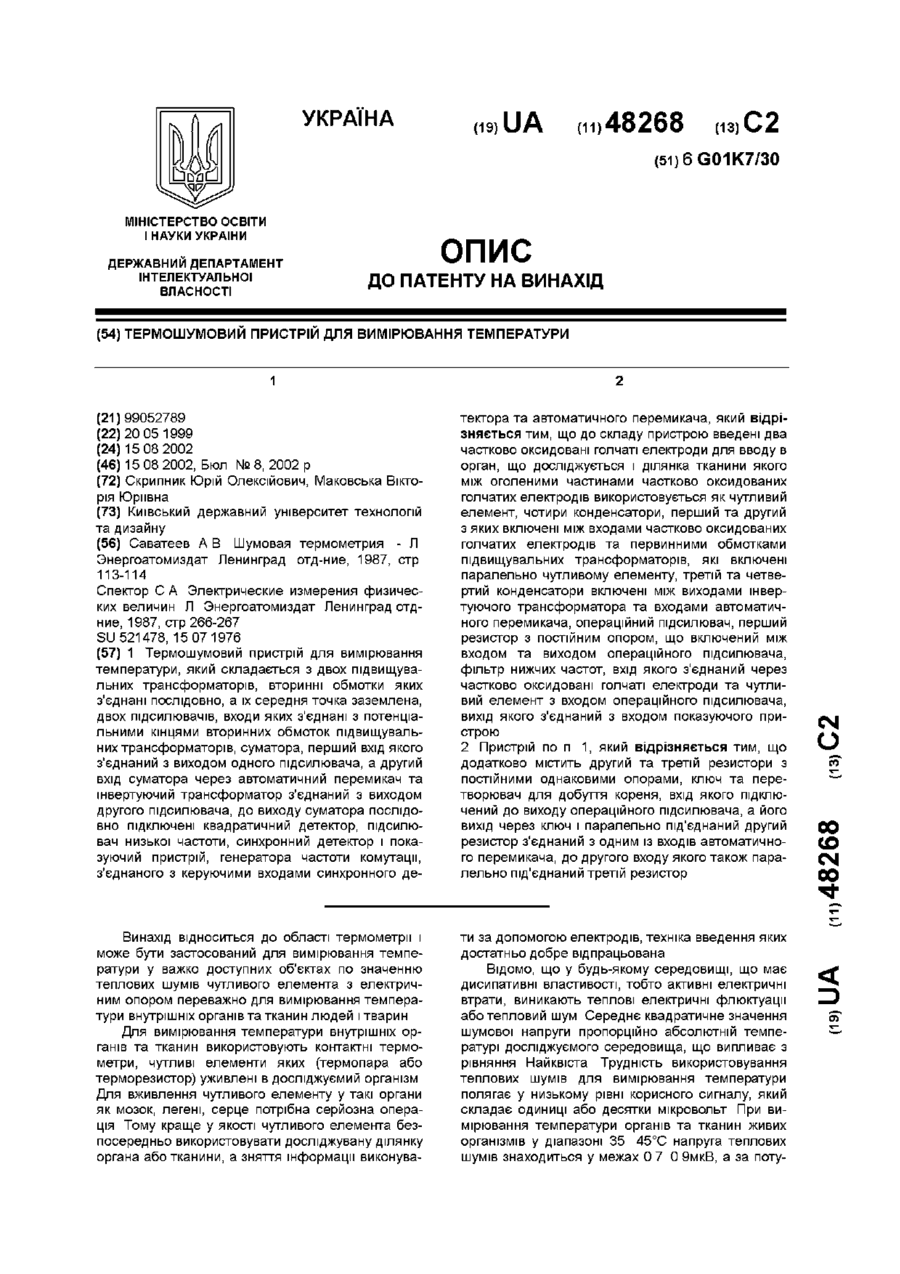

Номер патенту: 48268

Опубліковано: 15.08.2002

Автори: Маковська Вікторія Юріївна, Скрипник Юрій Олексійович

МПК: G01K 7/30

Мітки: температури, вимірювання, пристрій, термошумовий

Формула / Реферат:

1. Термошумовий пристрій для вимірювання температури, який складається з двох підвищувальних трансформаторів, вторинні обмотки яких з'єднані послідовно, а їх середня точка заземлена, двох підсилювачів, входи яких з'єднані з потенціальними кінцями вторинних обмоток підвищувальних трансформаторів, суматора, перший вхід якого з'єднаний з виходом одного підсилювача, а другий вхід суматора через автоматичний перемикач та інвертуючий трансформатор...

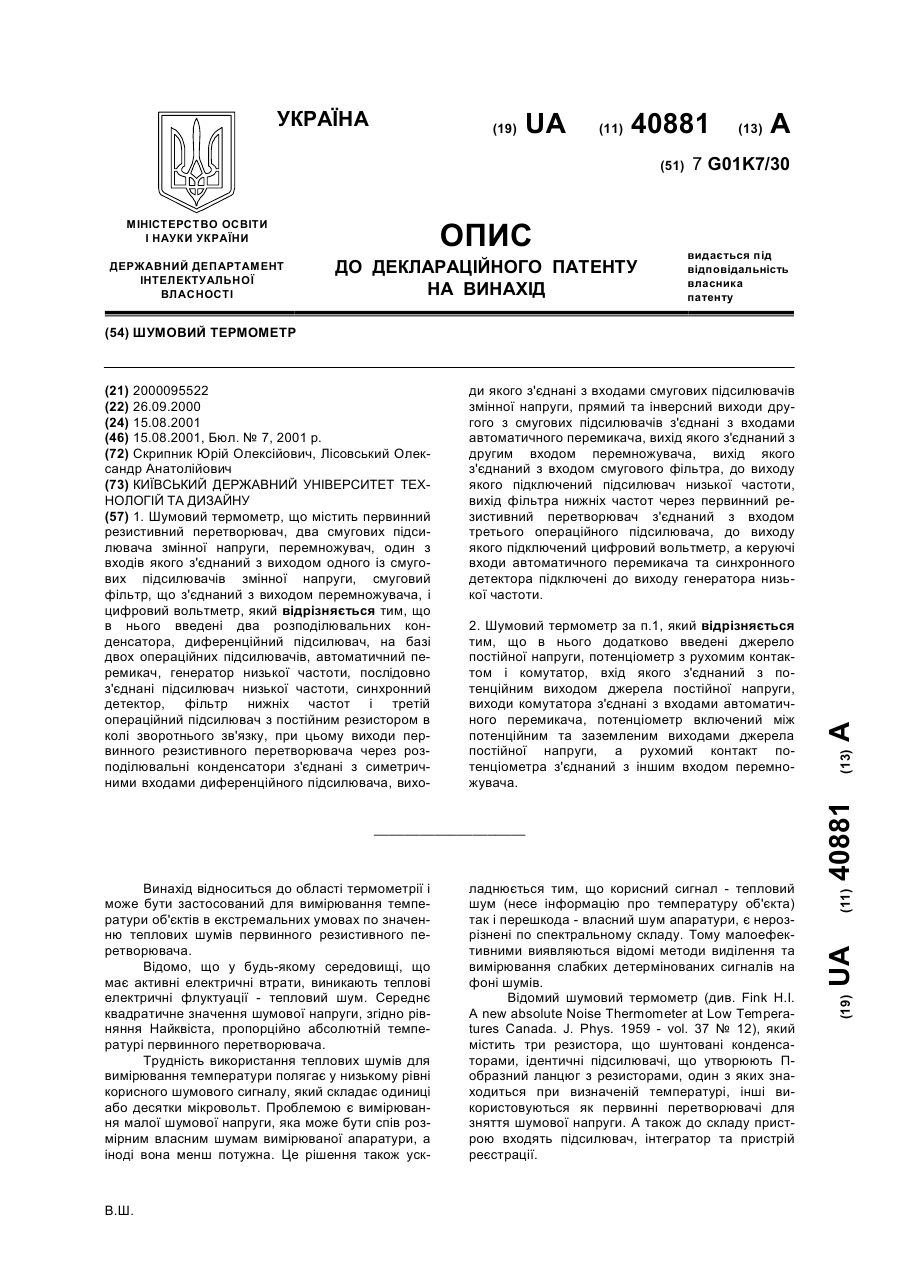

Номер патенту: 40881

Опубліковано: 15.08.2001

Автори: Лісовський Олександр Анатолійович, Скрипник Юрій Олексійович

МПК: G01K 7/30

Мітки: шумовий, термометр

Формула / Реферат:

1. Шумовий термометр, що містить первинний резистивний перетворювач, два смугових підсилювача змінної напруги, перемножувач, один з входів якого з'єднаний з виходом одного із смугових підсилювачів змінної напруги, смуговий фільтр, що з'єднаний з виходом перемножувача, і цифровий вольтметр, який відрізняється тим, що в нього введені два розподілювальних конденсатора, диференційний підсилювач, на базі двох операційних підсилювачів, автоматичний...
