G01R 19/22 — шляхом перетворення змінного струму в постійний
Вимірювальний перетворювач амплітуди трифазної змінної напруги в постійну напругу (варіанти)
Номер патенту: 98670
Опубліковано: 11.06.2012
Автори: Комаров Микола Сергійович, Стаценко Олексій Володимирович, Полонський Вадім Анатолійович, Жусенко Інна Василівна
МПК: G01R 19/22, G01R 21/06
Мітки: змінної, постійну, варіанти, напруги, вимірювальний, трифазної, перетворювач, напругу, амплітуди
Формула / Реферат:
1. Вимірювальний перетворювач амплітуди трифазної змінної напруги в постійну напругу, який містить два узгоджуючі пристрої напруги, два перемножувачі напруги, суматор та згладжуючий фільтр, який відрізняється тим, що додатково введені узгоджуючий пристрій напруги, два згладжуючі фільтри, перемножувач напруги та вузол добування кореня квадратного з напруги, причому виходи узгоджуючих пристроів напруги підключені до входів згладжуючих...

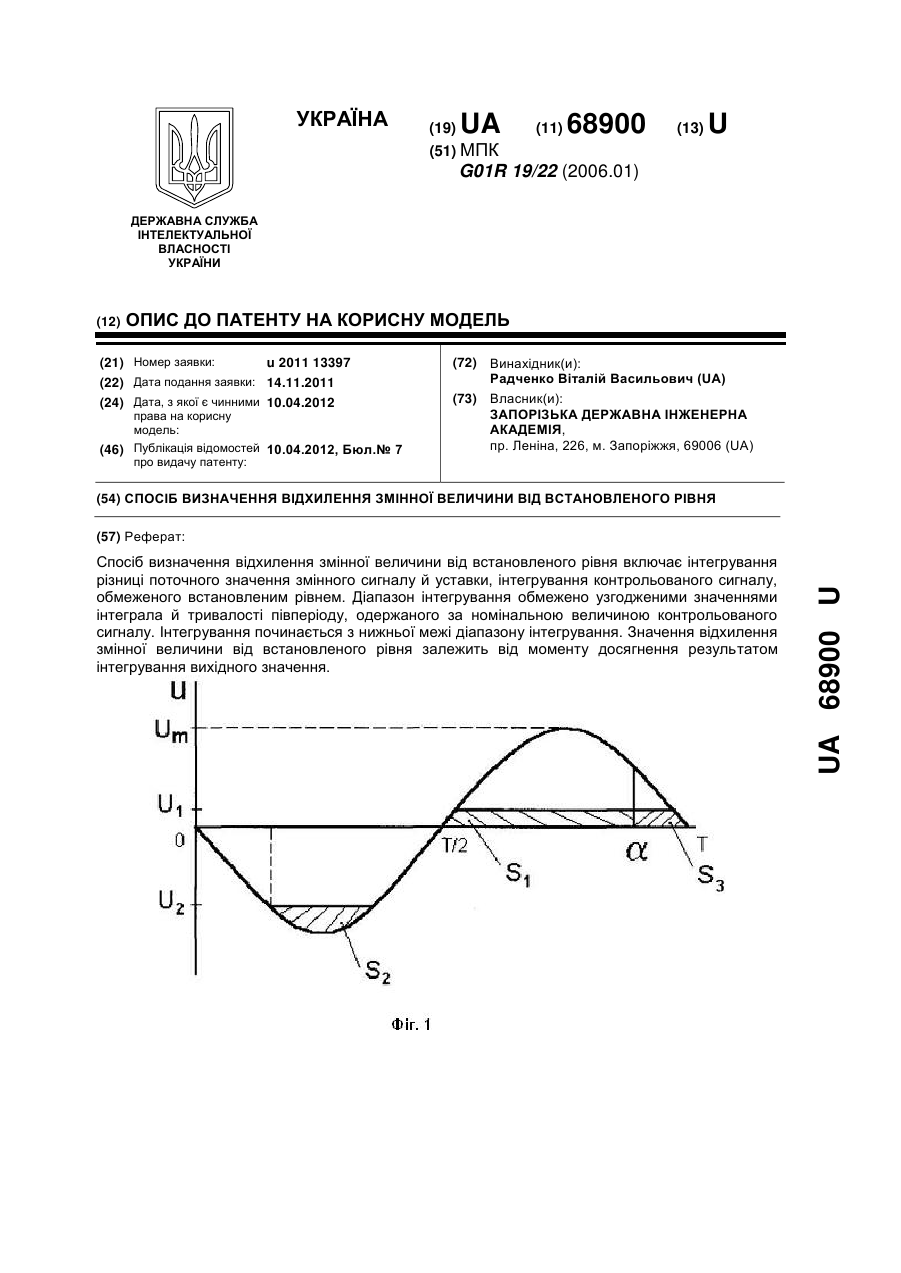

Спосіб визначення відхилення змінної величини від встановленого рівня
Номер патенту: 68900
Опубліковано: 10.04.2012
Автор: Радченко Віталій Васильович
МПК: G01R 19/22
Мітки: рівня, змінної, визначення, встановленого, спосіб, величини, відхілення
Формула / Реферат:
Спосіб визначення відхилення змінної величини від встановленого рівня, що включає інтегрування різниці поточного значення змінного сигналу й уставки, інтегрування контрольованого сигналу, обмеженого встановленим рівнем, який відрізняється тим, що діапазон інтегрування обмежено узгодженими значеннями інтеграла й тривалості півперіоду, одержаного за номінальною величиною контрольованого сигналу, інтегрування починається з нижньої межі...

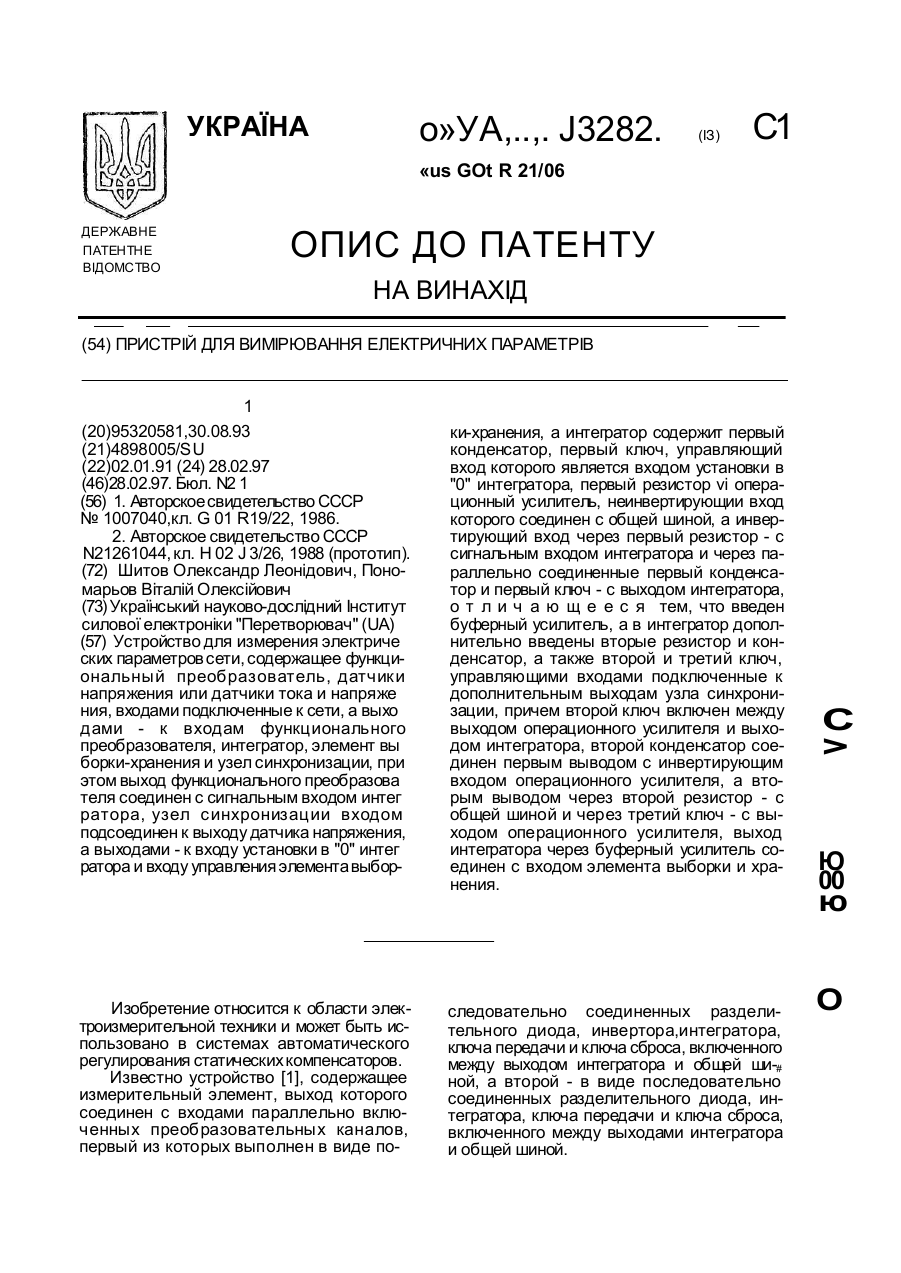

Пристрій для вимірювання електричних параметрів
Номер патенту: 13282
Опубліковано: 28.02.1997
Автори: Шитов Олександр Леонідович, Пономарьов Віталій Олексійович
МПК: G01R 19/22, G01R 21/06, G01R 19/06 ...
Мітки: параметрів, пристрій, вимірювання, електричних
Формула / Реферат:
(57) Устройство для измерения электрических параметров сети, содержащее функци-ональный преобразователь, датчики напряжения или датчики тока и напряжения, входами подключенные к сети, а выходами - к входам функціонального преобразователя, интегратор, элемент выборки-хранения и узел синхронизации, приэтом выход функционального преобразователя соединен с сигнальным входом интегратора, узел синхронизации входом подсоединен к выходу датчика...
