G01R 21/08 — з використанням гальваномагнітних приладів, наприклад приладів, дія яких заснована на ефекті Холла

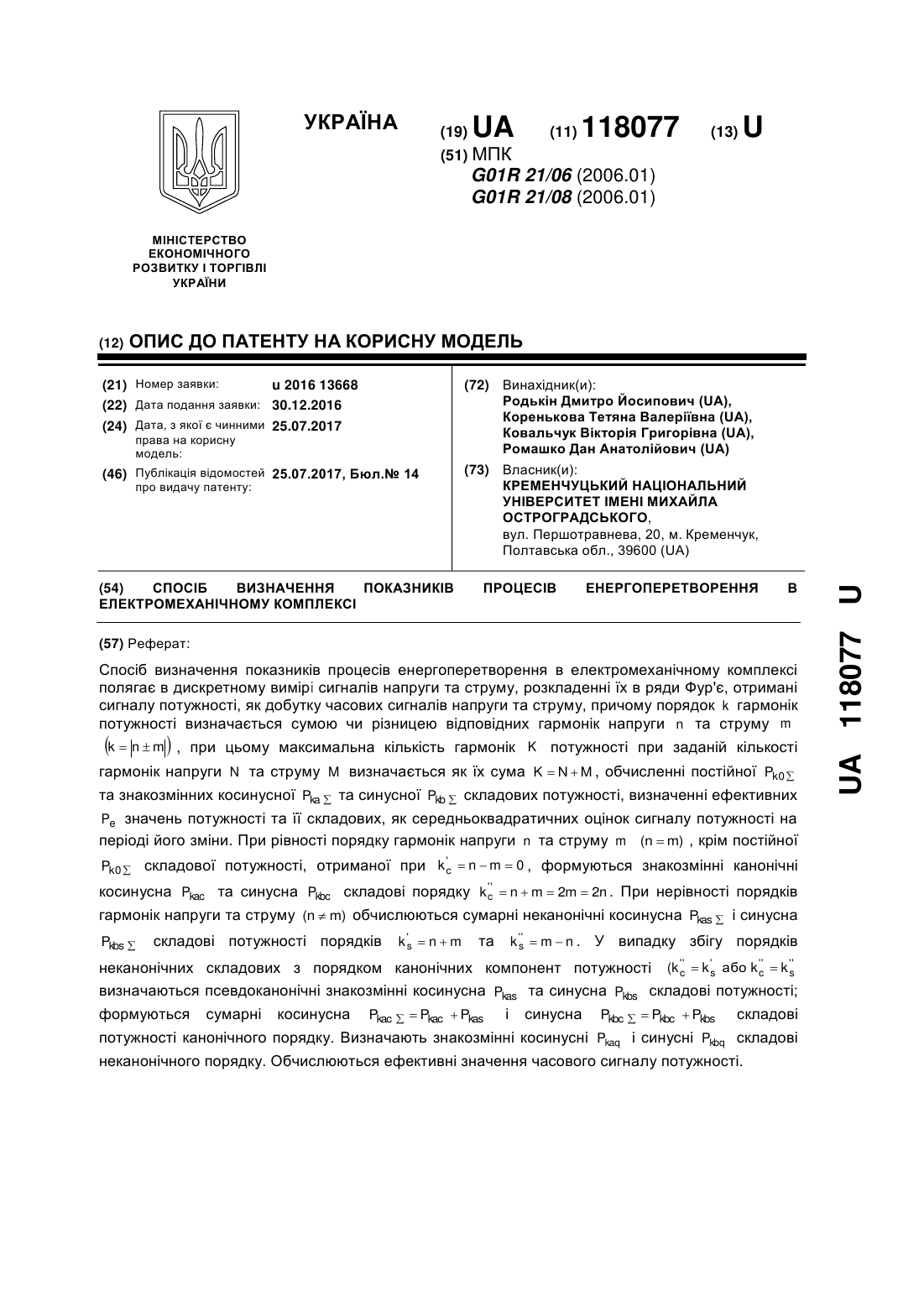

Номер патенту: 118077

Опубліковано: 25.07.2017

Автори: Ковальчук Вікторія Григорівна, Родькін Дмитро Йосипович, Коренькова Тетяна Валеріївна, Ромашко Дан Анатолійович

МПК: G01R 21/08, G01R 21/06

Мітки: показників, комплекси, спосіб, електромеханічному, визначення, енергоперетворення, процесів

Формула / Реферат:

Спосіб визначення показників процесів енергоперетворення в електромеханічному комплексі, що полягає в дискретному вимірі сигналів напруги та струму, розкладенні їх в ряди Фур'є, отриманні сигналу потужності, як добутку часових сигналів напруги та струму, причому порядок  гармонік потужності визначається сумою чи різницею відповідних гармонік напруги

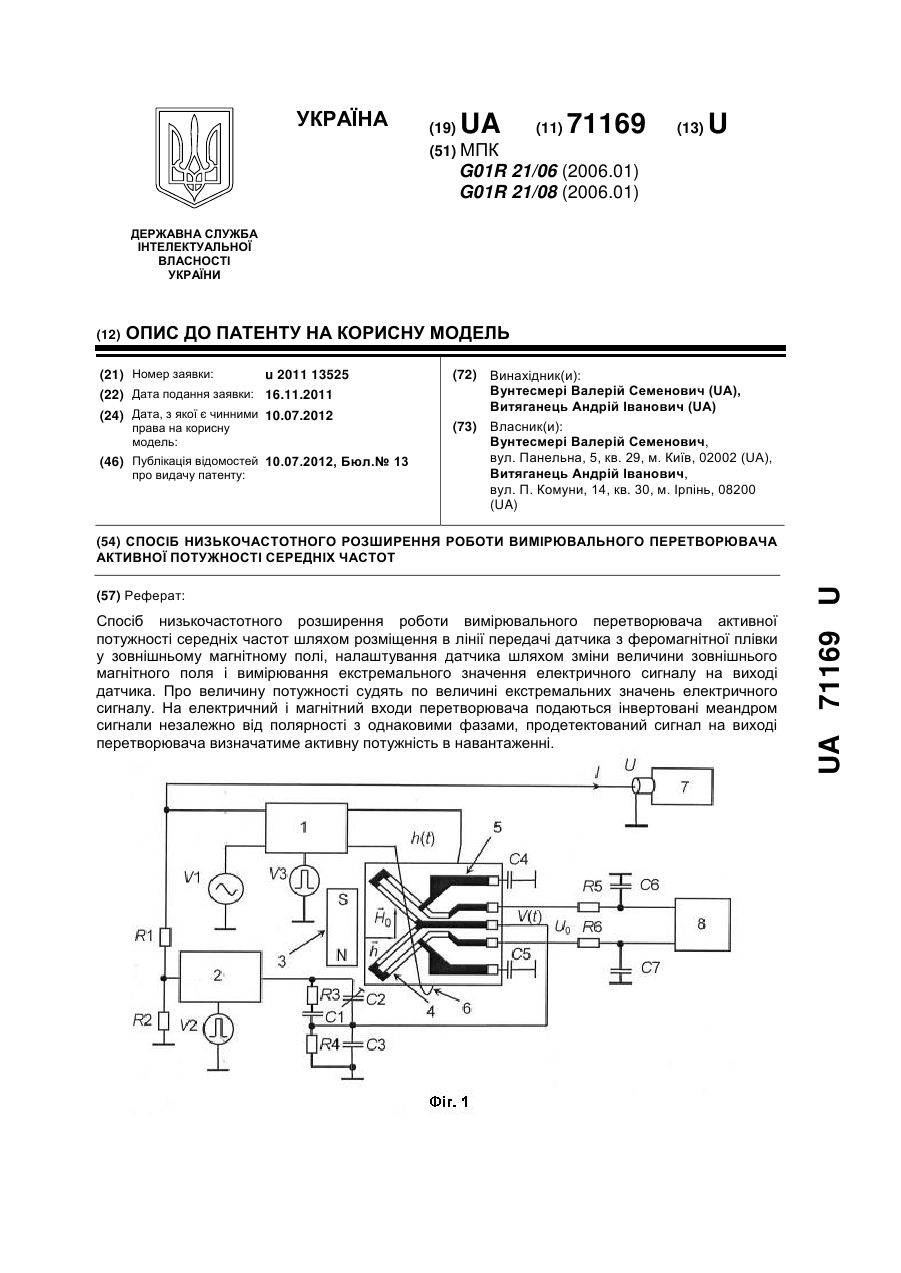

Номер патенту: 71169

Опубліковано: 10.07.2012

Автори: Вунтесмері Валерій Семенович, Витяганець Андрій Іванович

МПК: G01R 21/06, G01R 21/08

Мітки: спосіб, частот, роботи, розширення, перетворювача, потужності, середніх, вимірювального, низькочастотного, активної

Формула / Реферат:

Спосіб низькочастотного розширення роботи вимірювального перетворювача активної потужності середніх частот шляхом розміщення в лінії передачі датчика з феромагнітної плівки у зовнішньому магнітному полі, налаштування датчика шляхом зміни величини зовнішнього магнітного поля і вимірювання екстремального значення електричного сигналу на виході датчика, а про величину потужності судять по величині екстремальних значень електричного сигналу,...

Номер патенту: 11059

Опубліковано: 15.12.2005

Автори: Ковінько Микола Михайлович, Круглов Анатолій Лук'янович

МПК: G01R 21/06, G01R 21/08

Мітки: лічильник, електроенергії, активної, трифазній

Формула / Реферат:

Трифазний лічильник активної електроенергії, що містить суматор, відліковий пристрій і три канали вимірювання, кожен з яких складається з датчика напруги та датчика струму відповідної фази і помножувача, що приєднаний входами до виходів датчиків напруги та струму, відповідно, при цьому вихід суматора підключено до входу відлікового пристрою, який відрізняється тим, що додатково уведено перший випрямляч, а у кожний канал вимірювання –...

Номер патенту: 36950

Опубліковано: 16.04.2001

Автори: Мхеян Микаел Фрунзикович, Репа Федір Михайлович, Гура Костянтин Миколайович

МПК: G01R 21/08

Мітки: нвч, квадратичний, детектор

Текст:

...струм І 1, розгалужуючись на струми І 2 та І 3 в короткозамкненому провіднику 5 протікає по ФМП 2 і по провідній плівці 4 одночасно, в яких утворює власні магнітні поля h~2 та h~3. ФМП 2 працює як суматор двох перемножувачів - з одного боку, квадратичного детектора стру му І 2 (див. перший аналог), коли струм ФМП З плівки /2 перемножується на утворене в ФМП 2 власне магнітне поле h~2 і, з іншого боку, стр ум плівки І 2...

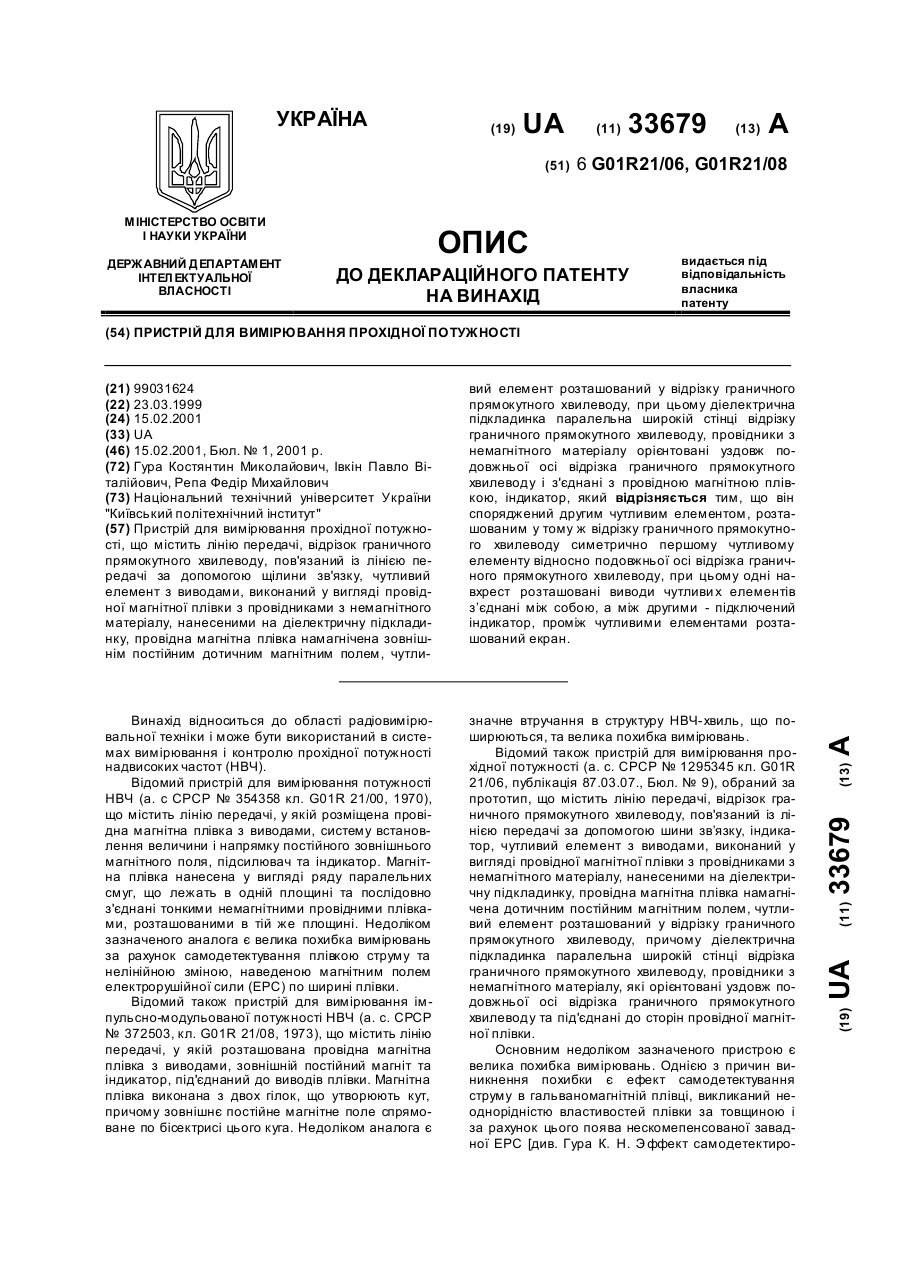

Номер патенту: 33679

Опубліковано: 15.02.2001

Автори: Репа Федір Михайлович, Івкін Павло Віталійович, Гура Костянтин Миколайович

МПК: G01R 21/06, G01R 21/08

Мітки: пристрій, потужності, прохідної, вимірювання

Текст:

...плівки 7 намагнічені дотичним постійним магнітним полем Н 0. До дво х сторін провідної магнітної плівки 7 під'єднані провідники 9 із немагнітного матеріалу, які орієнтовані уздовж подовжньої осі відрізка граничного прямокутного хвилеводу 2. Чутливі елементи 4 розташовані у відрізку граничного прямокутного хвилеводу 2 симетрично один до одного відносно поздовжньої осі відрізка граничного прямокутного хвилеводу 2, при цьому діелектричні...

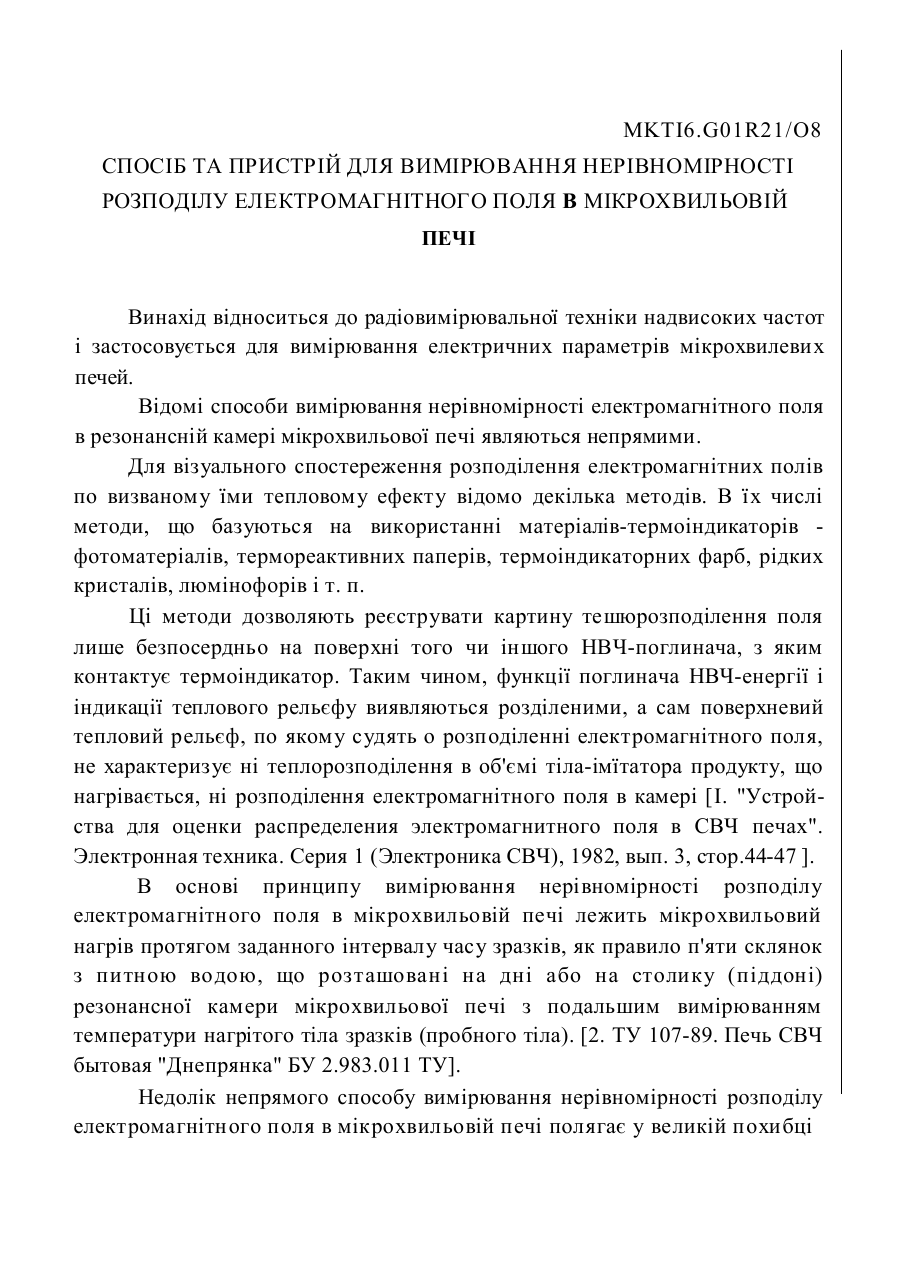

Номер патенту: 31918

Опубліковано: 15.12.2000

Автори: Репа Федір Михайлович, Мхеян Микаел Фрунзикович, Водотовка Володимир Ілліч, Гура Костянтин Миколайович

МПК: G01R 21/08

Мітки: здійснення, розподілу, вимірювання, електромагнітного, печі, мікрохвильовий, спосіб, поля, нерівномірності, пристрій

Текст:

...хвилевід з'єднується з НВЧ-резонаторною резонансною каме рою, на дні якої встановлений піддон (столик), що має можливість оберта тися. Мікрохвильове випромінювання, що генерується магнетроном, передається по хвилеводу безпосередньо в резонаторну камеру, де багатора зово відбивається від стінок, падає на поглинаючий його зразок, що розташований в резонаторній камері і при кожній взаємодії з зразком губить енергію випромінювання до тих пір,...

Номер патенту: 20176

Опубліковано: 25.12.1997

Автор: Вунтесмері Валерій Семенович

МПК: G01R 21/08

Мітки: перетворювач, поля, електромагнітного

Формула / Реферат:

Ф о р м у л а  и з о б р е т е н и яПреобразователь электромагнитного поля, содержащий первую и вторую симметричные ветви из магниторезистивной пленки, расположенные под углом к оси симметрии и размещенные в постоянном магнитном поле, о т л и ч а ю щ и й с я тем, что, с целью повышения точности, введены третья и четвертая симметричные ветви из магниторезистивной пленки, расположенные параллельно первой и второй симметричным ветвям...
