G01R 27/06 — для вимірювання коефіцієнтів відбиття; для вимірювання коефіцієнта стоячих хвиль

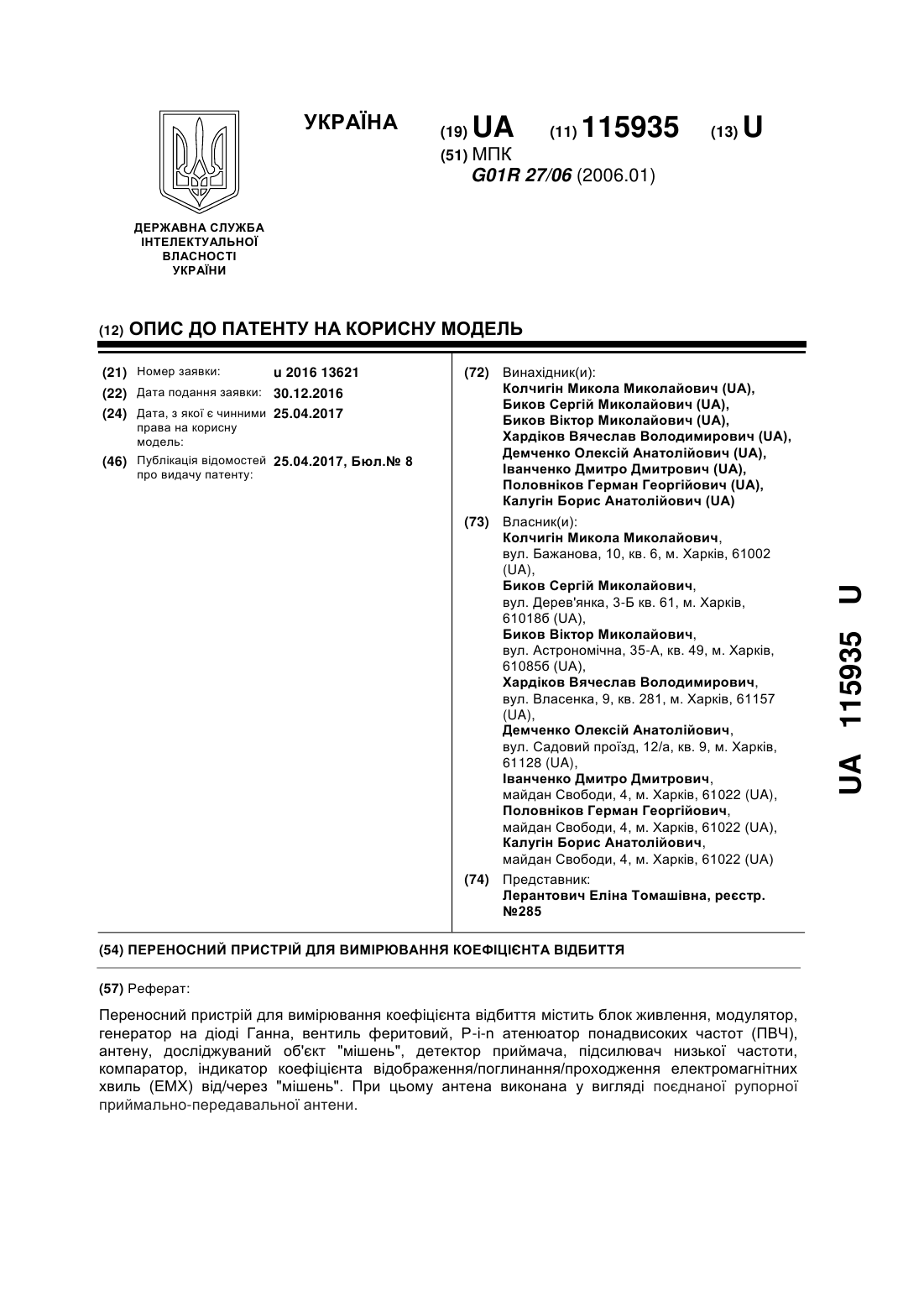

Номер патенту: 115935

Опубліковано: 25.04.2017

Автори: Іванченко Дмитро Дмитрович, Биков Сергій Миколайович, Половніков Герман Георгійович, Колчигін Микола Миколайович, Биков Віктор Миколайович, Хардіков Вячеслав Володимирович, Калугін Борис Анатолійович, Демченко Олексій Анатолійович

МПК: G01R 27/06

Мітки: переносний, пристрій, вимірювання, коефіцієнта, відбиття

Формула / Реферат:

Переносний пристрій для вимірювання коефіцієнта відбиття, який містить блок живлення, модулятор, генератор на діодi Ганна, вентиль феритовий, P-i-n атенюатор понадвисоких частот (ПВЧ), антену, досліджуваний об'єкт "мішень", детектор приймача, підсилювач низької частоти, компаратор, індикатор коефіцієнта відображення/поглинання/проходження електромагнітних хвиль (ЕМХ) від/через "мішень", який відрізняється тим, що антена...

Номер патенту: 113781

Опубліковано: 10.03.2017

Автор: Карлов Володимир Анатолійович

МПК: G01R 27/06, G01R 19/25

Мітки: коефіцієнта, пристрій, вимірювання, комплексного, спосіб, відбиття

Формула / Реферат:

1. Спосіб вимірювання комплексного коефіцієнта відбиття, що передбачає підключення невідомого навантаження до неузгодженого перетворювача вимірювача і обчислення невідомого коефіцієнта відбиття з використанням чисельних значень індикаторів потужності, який відрізняється тим, що після підключення невідомого навантаження, спочатку фокусують вимірювач шляхом встановлення максимальних показань індикатора потужності, який знаходиться у...

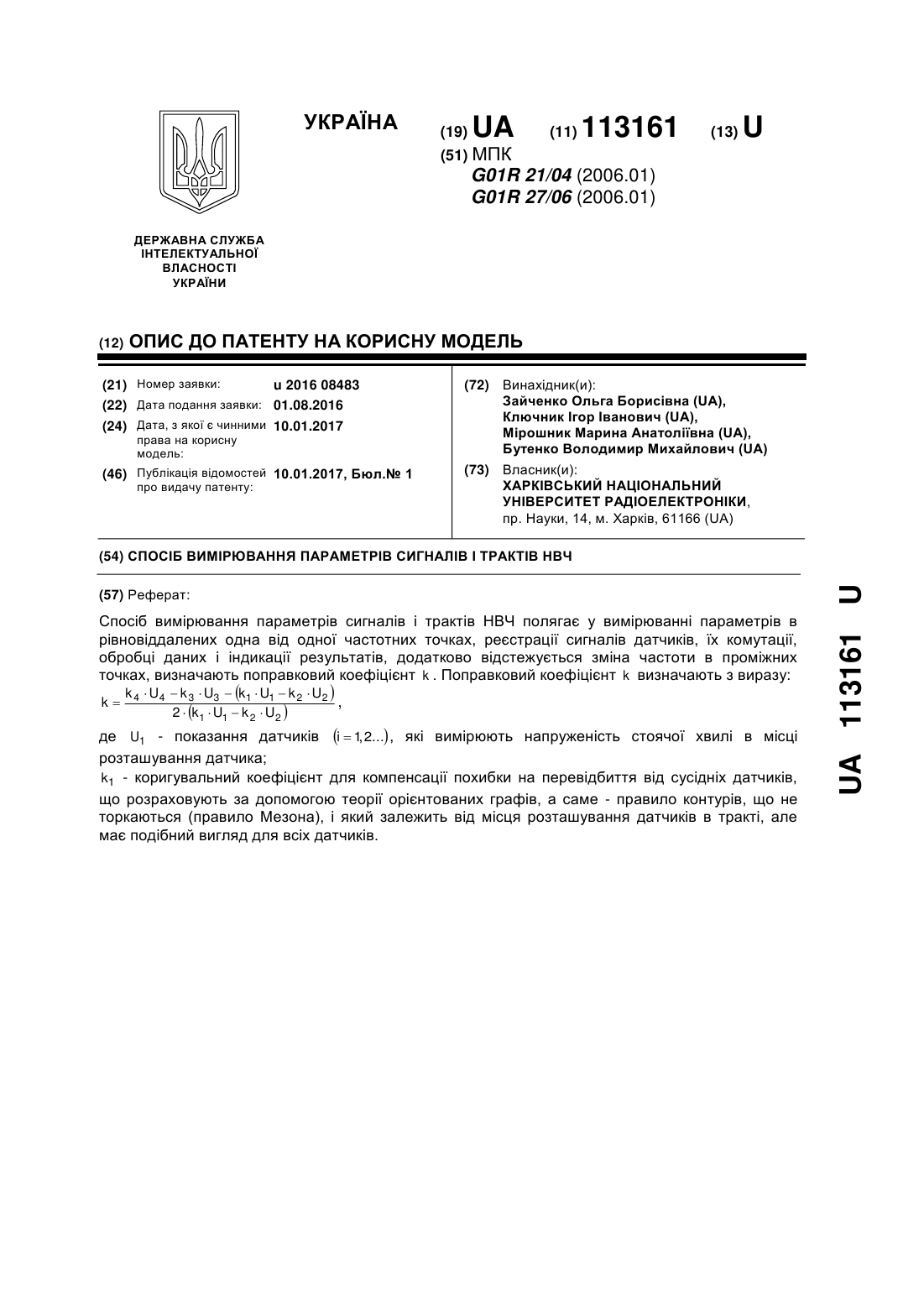

Номер патенту: 113161

Опубліковано: 10.01.2017

Автори: Ключник Ігор Іванович, Бутенко Володимир Михайлович, Мірошник Марина Анатоліївна, Зайченко Ольга Борисівна

МПК: G01R 27/06, G01R 21/04

Мітки: сигналів, нвч, параметрів, трактів, спосіб, вимірювання

Формула / Реферат:

Спосіб вимірювання параметрів сигналів і трактів НВЧ, що полягає у вимірюванні параметрів в рівновіддалених одна від одної частотних точках, реєстрації сигналів датчиків, їх комутації, обробці даних і індикації результатів, додатково відстежується зміна частоти в проміжних точках, визначають поправковий коефіцієнт k, який відрізняється тим, що поправковий коефіцієнт k визначають з виразу:

Номер патенту: 106557

Опубліковано: 10.09.2014

Автори: Манойлов Вячеслав Пилипович, Сидорчук Ольга Леонідівна

МПК: H01Q 13/02, G01R 27/06

Мітки: поверхні, складової, антен, система, ефективно, антенної, визначення, апертурних, розсіювання, непрямого

Формула / Реферат:

Система для непрямого визначення антенної складової ефективної поверхні розсіювання апертурних антен, що містить вимірювач (1) коефіцієнта стоячої хвилі за напругою, направлені одна на одну передавальну антену (6) та досліджувану антену (7), до якої підключений еталонний відбивач (9), узгоджене навантаження (8), який відрізняється тим, що введені послідовно з'єднані та підключені до вимірювача (1) коефіцієнта стоячої хвилі за напругою...

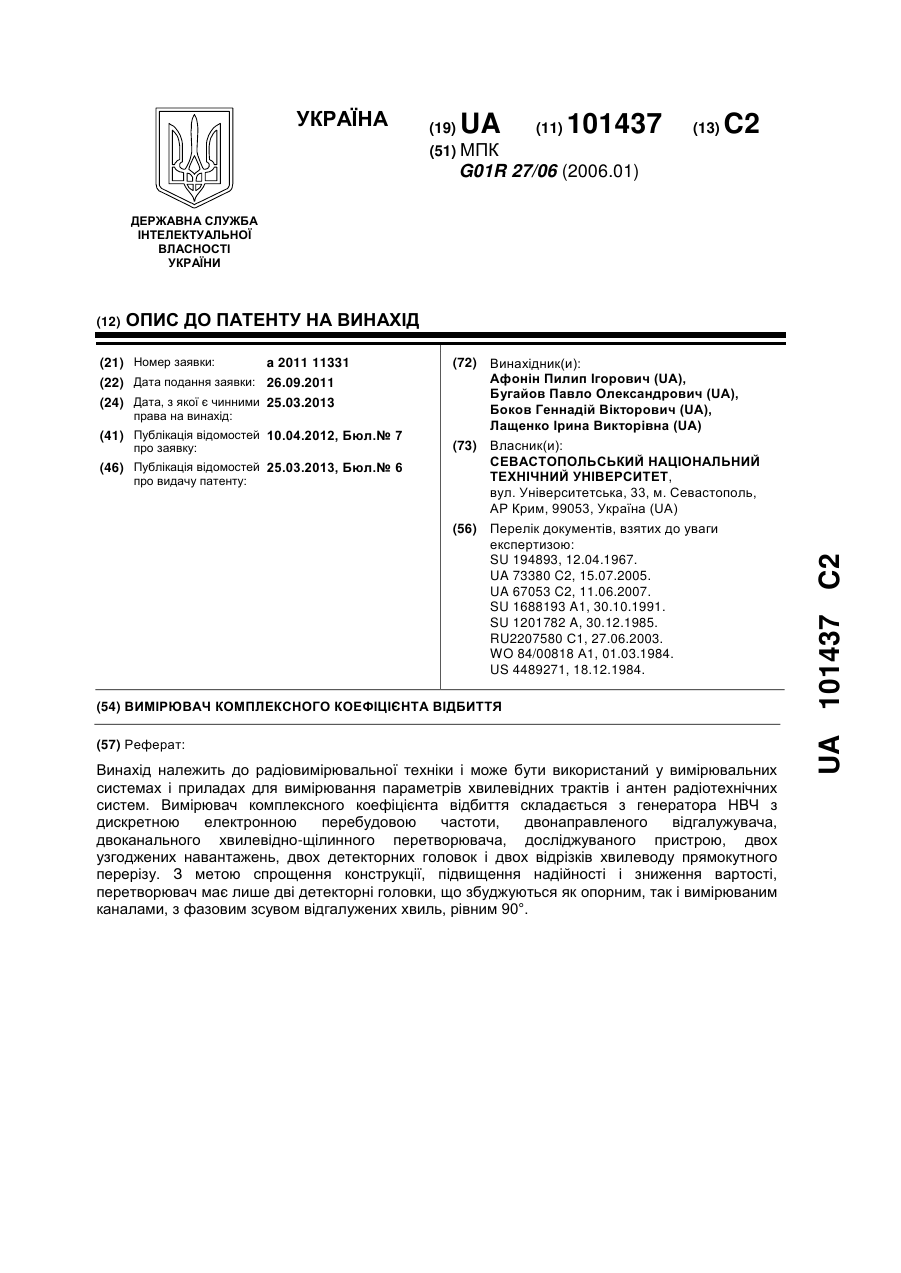

Номер патенту: 101437

Опубліковано: 25.03.2013

Автори: Боков Геннадій Вікторович, Бугайов Павло Олександрович, Лащенко Ірина Вікторівна, Афонін Пилип Ігорович

МПК: G01R 27/06

Мітки: відбиття, коефіцієнта, комплексного, вимірювач

Формула / Реферат:

Вимірювач комплексного коефіцієнта відбиття, що складається з генератора НВЧ, двонаправленого відгалужувача, узгоджених навантажень, двоканального хвилевідно-щілинного перетворювача, що містить вимірювальний і опорний канали та детекторні головки, який відрізняється тим, що перетворювач має дві детекторні головки, встановлені між каналами, при цьому одна з них збуджується поперечними щілинами зв'язку, а інша - подовжніми, що прорізані в...

Номер патенту: 99989

Опубліковано: 25.10.2012

Автори: Боков Геннадій Вікторович, Бугайов Павло Олександрович, Афонін Ігор Леонідович, Саламатін Віктор Васильович

МПК: G01R 27/06

Мітки: пристроїв, комплексних, параметрів, нвч, вимірювач

Формула / Реферат:

Вимірювач комплексних параметрів НВЧ пристроїв, що містить послідовно з'єднані генератор НВЧ, вхідний відрізок прямокутного хвилеводу хвилевідно-щілинного перетворювача, досліджуваний хвилевідний чотириполюсник, 180-градусний плавний хвилевідний вигин, відрізок регулярного хвилеводу, рівного по довжині досліджуваному чотириполюснику, вихідний відрізок прямокутного хвилеводу хвилевідно-щілинного перетворювача, погоджене навантаження,...

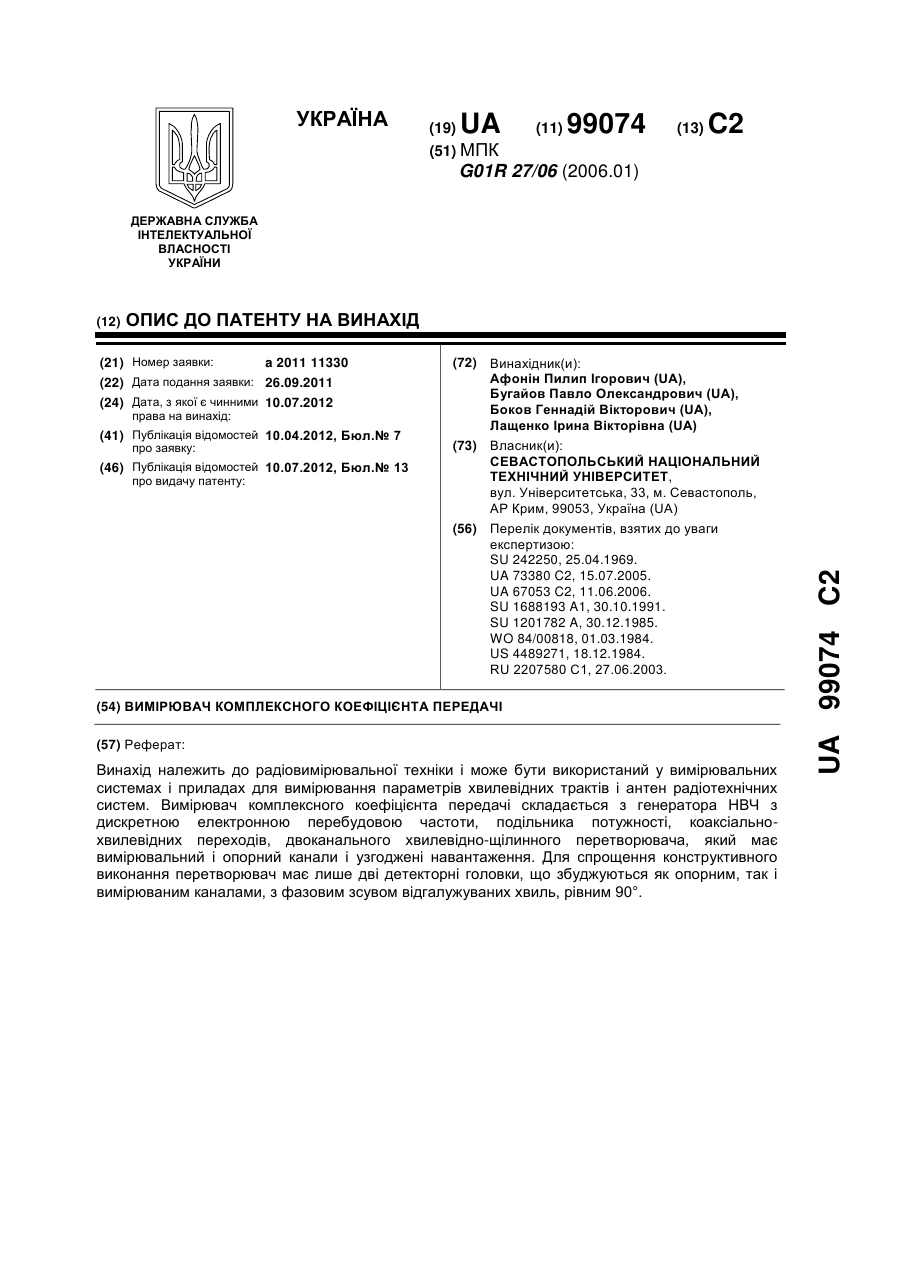

Номер патенту: 99074

Опубліковано: 10.07.2012

Автори: Бугайов Павло Олександрович, Лащенко Ірина Вікторівна, Афонін Пилип Ігорович, Боков Геннадій Вікторович

МПК: G01R 27/06

Мітки: передачі, комплексного, вимірювач, коефіцієнта

Формула / Реферат:

Вимірювач комплексного коефіцієнта передачі, що складається з генератора НВЧ з дискретною електронною перестройкою частоти, подільника потужності, коаксіально-хвилеводних переходів, двоканального хвилевідно-щілинного перетворювача, що має вимірювальний і опорний канали та детекторні головки, а також узгоджених навантажень, який відрізняється тим, що перетворювач має дві детекторні головки, що збуджуються як опорним, так і вимірювальним...

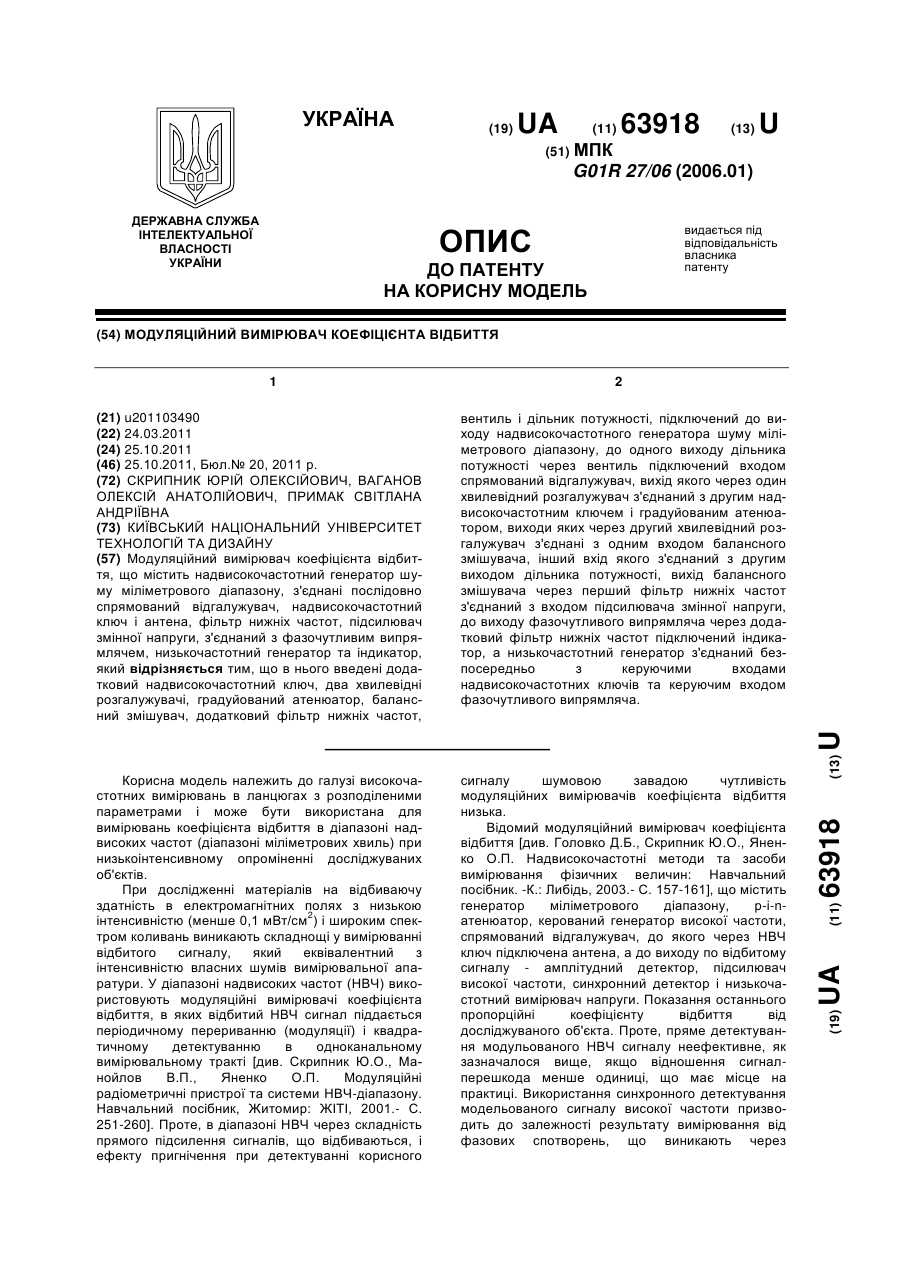

Номер патенту: 63918

Опубліковано: 25.10.2011

Автори: Ваганов Олексій Анатолійович, Скрипник Юрій Олексійович, Примак Світлана Андріївна

МПК: G01R 27/06

Мітки: відбиття, модуляційний, вимірювач, коефіцієнта

Формула / Реферат:

Модуляційний вимірювач коефіцієнта відбиття, що містить надвисокочастотний генератор шуму міліметрового діапазону, з'єднані послідовно спрямований відгалужувач, надвисокочастотний ключ і антена, фільтр нижніх частот, підсилювач змінної напруги, з'єднаний з фазочутливим випрямлячем, низькочастотний генератор та індикатор, який відрізняється тим, що в нього введені додатковий надвисокочастотний ключ, два хвилевідні розгалужувачі, градуйований...
