H01Q 13/02 — хвильове рупори

Номер патенту: 112208

Опубліковано: 10.08.2016

Автори: Юаньцзинг Лі, Ксілей Луо, Зіран Жао, Венгуо Ліу, Бін Санг, Джіецінг Янг, Жіціанг Чен, Лей Женг, Ванлонг Ву

МПК: H01Q 13/02, H01Q 21/06, H01Q 9/04 ...

Мітки: створення, системі, рупорного, антенні, способи, хвилеводу, комплекті

Формула / Реферат:

1. Антенна система, яка містить:антенну решітку, яка включає:діелектричну підкладку прямокутної форми,множину випромінювальних патчів, розташованих з інтервалами по довжині діелектричної підкладки й утворених на верхній поверхні діелектричної підкладки,множину з'єднувальних патчів, розташованих відповідно до множини випромінювальних патчів, кожен з яких є утвореним на верхній поверхні діелектричної підкладки й...

Номер патенту: 100916

Опубліковано: 10.08.2015

Автори: Сахацький Віталій Дмитрович, Водолажська Ольга Юріївна

МПК: H01Q 13/02

Мітки: систем, тем-рупорна, середовища, об'єктів, антена, виявлення, поверхнею, надширокосмугова, непрозорого

Формула / Реферат:

Надширокосмугова ТЕМ-рупорна антена для систем виявлення об'єктів за поверхнею непрозорого середовища, яка містить ТЕМ-рупор з трапецеїдальних металевих пластин з подвійним зламом твірної, яка відрізняється тим, що між металевими пластинами в області останнього зламу твірної встановлена решітка з рівнобедрених трикутних діелектричних пластин товщиною d і періодом розташування Т так, щоб площина пластин була паралельна Е-площині і бічним...

Номер патенту: 106942

Опубліковано: 27.10.2014

Автори: Ставісюк Роман Леонідович, Манойлов Вячеслав Пилипович

МПК: H01Q 13/02

Мітки: широкосмугова, рупорна, антена

Формула / Реферат:

Широкосмугова рупорна антена, що містить послідовно встановлені відрізок (1) прямокутного хвилеводу, короткозамикач (2), коаксіальний збуджувач (3), пірамідальний рупор (4), яка відрізняється тим, що посередині двох протилежних стінок відрізка (1) прямокутного хвилеводу та пірамідального рупора (4) прорізані дві прямокутні довгі щілини (5) і (6), до кожної з яких симетрично приєднані дві прямокутні пластини (7) таким чином, що утворюють...

Номер патенту: 106557

Опубліковано: 10.09.2014

Автори: Сидорчук Ольга Леонідівна, Манойлов Вячеслав Пилипович

МПК: H01Q 13/02, G01R 27/06

Мітки: апертурних, складової, антенної, непрямого, визначення, поверхні, ефективно, система, розсіювання, антен

Формула / Реферат:

Система для непрямого визначення антенної складової ефективної поверхні розсіювання апертурних антен, що містить вимірювач (1) коефіцієнта стоячої хвилі за напругою, направлені одна на одну передавальну антену (6) та досліджувану антену (7), до якої підключений еталонний відбивач (9), узгоджене навантаження (8), який відрізняється тим, що введені послідовно з'єднані та підключені до вимірювача (1) коефіцієнта стоячої хвилі за напругою...

Номер патенту: 106296

Опубліковано: 11.08.2014

Автори: Каращук Наталія Миколаївна, Манойлов Вячеслав Пилипович

МПК: H01Q 13/02

Мітки: хвилевідно-щілинна, антена

Формула / Реферат:

Хвилевідно-щілинна антена у вигляді відрізка (1) прямокутного хвилеводу, вздовж середини верхньої широкої стінки якого прорізано довгу тонку щілину (3), перпендикулярно площині якої розташовано металевий штир (4), яка відрізняється тим, що металевий штир (4) виконаний у вигляді зрізаної піраміди з площею поперечного перерізу, меншою, ніж площа довгої тонкої щілини (3), а перпендикулярно площині вузької стінки відрізка (1) прямокутного...

Номер патенту: 102183

Опубліковано: 10.06.2013

Автори: Карпенко Андрій Олександрович, Лепіх Ярослав Ілліч

МПК: H01Q 13/00, H01Q 13/02

Мітки: рупорний, хвиль, електромагнітних, нвч, випромінювач, пірамідальний

Формула / Реферат:

Рупорний пірамідальний випромінювач електромагнітних НВЧ хвиль з малим рівнем зворотного випромінювання з криволінійною формою стінок, у якого змінюються широка і вузька стінки за двома різними законами, який відрізняється тим, що на зовнішній стороні кромки розкриву випромінювача розташована ребриста металева гребінка, ребра якої однакові по висоті h, прямолінійні і паралельні одна одній, а їх глибина d експоненційно зростає від початку...

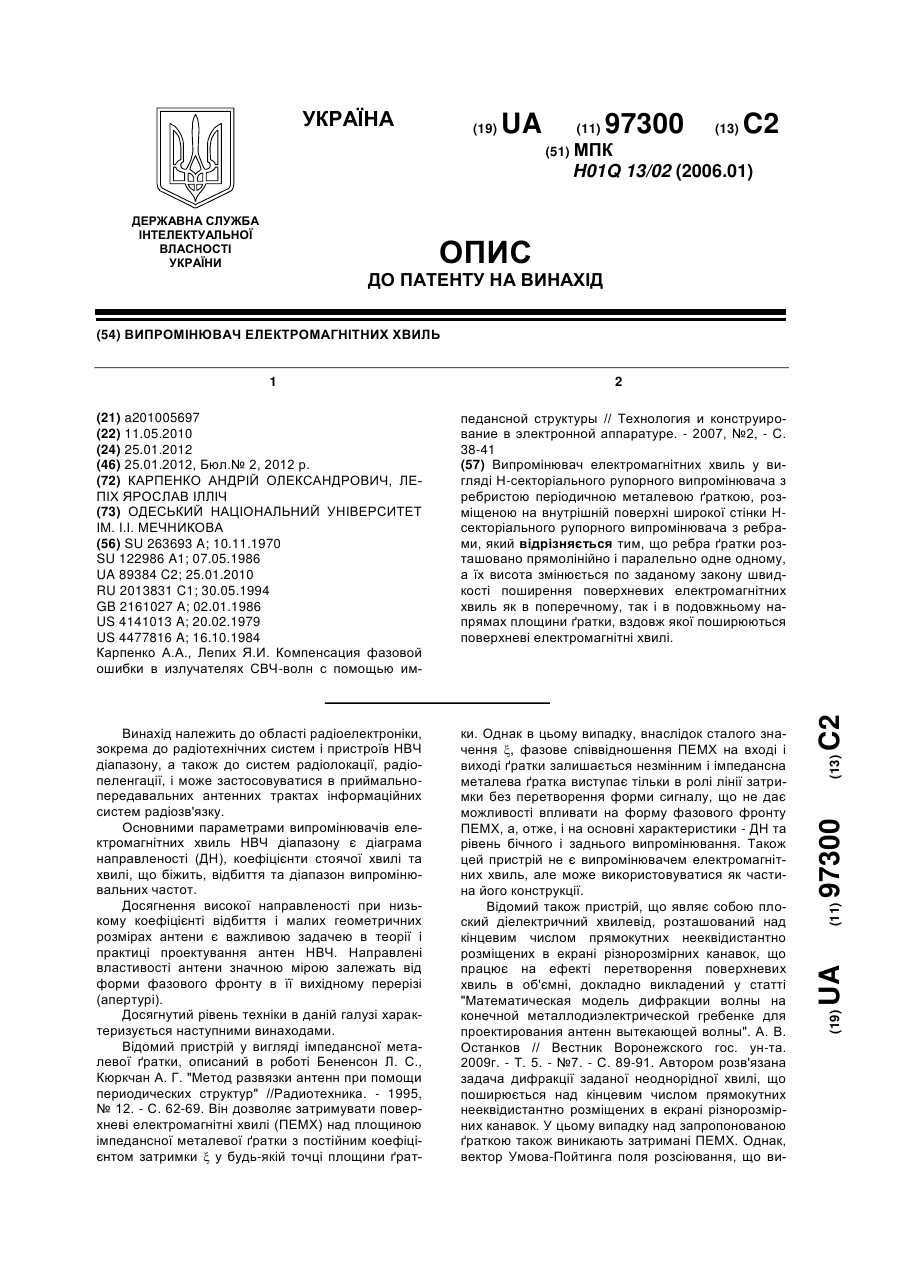

Номер патенту: 97300

Опубліковано: 25.01.2012

Автори: Карпенко Андрій Олександрович, Лепіх Ярослав Ілліч

МПК: H01Q 13/02

Мітки: хвиль, електромагнітних, випромінювач

Формула / Реферат:

Випромінювач електромагнітних хвиль у вигляді Н-секторіального рупорного випромінювача з ребристою періодичною металевою ґраткою, розміщеною на внутрішній поверхні широкої стінки Н-секторіального рупорного випромінювача з ребрами, який відрізняється тим, що ребра ґратки розташовано прямолінійно і паралельно одне одному, а їх висота змінюється по заданому закону швидкості поширення поверхневих електромагнітних хвиль як в поперечному, так і в...

Номер патенту: 97037

Опубліковано: 26.12.2011

Автори: Манойлов Вячеслав Пилипович, Сидорчук Ольга Леонідівна

МПК: H01Q 13/02

Мітки: рупорна, антена

Формула / Реферат:

Рупорна антена, що містить послідовно встановлені пірамідальний рупор (2) та відрізок (1) прямокутного хвилеводу, на короткозамикаючій стінці (9) якого встановлене поглинаюче навантаження (8), а по периметру розкриву антени розташований прямокутний поглинаючий фланець (3), яка відрізняється тим, що додатково введені дві прямокутні поглинаючі пластини (7), які розташовані вздовж відрізка (1) прямокутного хвилеводу, а прямокутний поглинаючий...

Номер патенту: 94803

Опубліковано: 10.06.2011

Автори: Дем'янчук Борис Олександрович, Дем'янчук Вікторія Борисівна

МПК: H01Q 19/00, G01S 13/00, H01Q 13/02 ...

Мітки: антена, дзеркальна

Формула / Реферат:

Дзеркальна антена, що містить параболічний рефлектор, випромінювач і фідер, який підключений до випромінювача, що механічно з'єднаний з параболічним рефлектором і розташований у його фокусі, яка відрізняється тим, що рефлектор виконаний у вигляді короткофокусного параболоїда обертання з отвором у вершині, висота параболоїда є співмірною з діаметром його розкриву, причому в отвір параболоїда встановлений спіральний циліндричний неспрямований...
