G06F 7/509 — для безлічі операндів, наприклад цифрові інтегратори

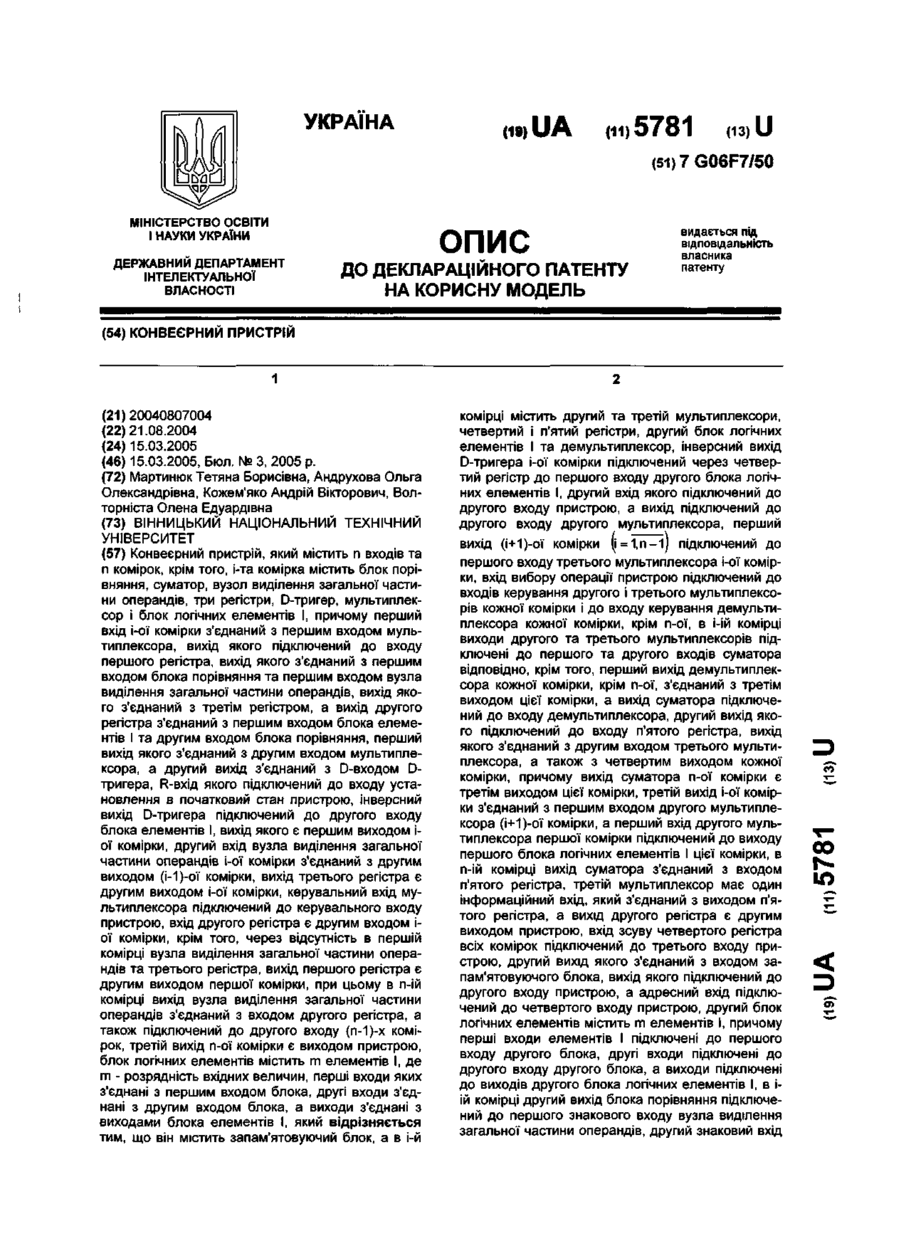

Номер патенту: 5781

Опубліковано: 15.03.2005

Автори: Андрухова Ольга Олександрівна, Волторніста Олена Едуардівна, Мартинюк Тетяна Борисівна, Кожем'яко Андрій Вікторович

МПК: G06F 7/509

Мітки: пристрій, конвеєрний

Формула / Реферат:

Конвеєрний пристрій, який містить n входів та n комірок, крім того, і-та комірка містить блок порівняння, суматор, вузол виділення загальної частини операндів, три регістри, D-тригер, мультиплексор і блок логічних елементів І, причому перший вхід і-ої комірки з'єднаний з першим входом мультиплексора, вихід якого підключений до входу першого регістра, вихід якого з'єднаний з першим входом блока порівняння та першим входом вузла виділення...

Номер патенту: 67004

Опубліковано: 15.06.2004

Автори: Куперштейн Леонід Михайлович, Мартинюк Тетяна Борисівна, Васюра Анатолій Степанович, Кожем'яко Андрій Вікторович, Мисловський Ігор Валерійович

МПК: G06F 7/509, G06G 7/14, G06F 7/38 ...

Мітки: конвеєрний, пристрій

Формула / Реферат:

Конвеєрний пристрій, який складається з послідовно з'єднаних ярусів, кожний з яких містить регістр часткового результату і суматор часткового результату, а шина тактових імпульсів пристрою з'єднана з входами встановлення тригерів, який відрізняється тим, що кожний і-й ярус містить мініматор, арифметично-логічний пристрій (АЛП), два регістри, мультиплексор і блок логічних елементів І, причому перший вхід і-го ярусу з'єднаний з першим входом...
