Конвеєрний пристрій

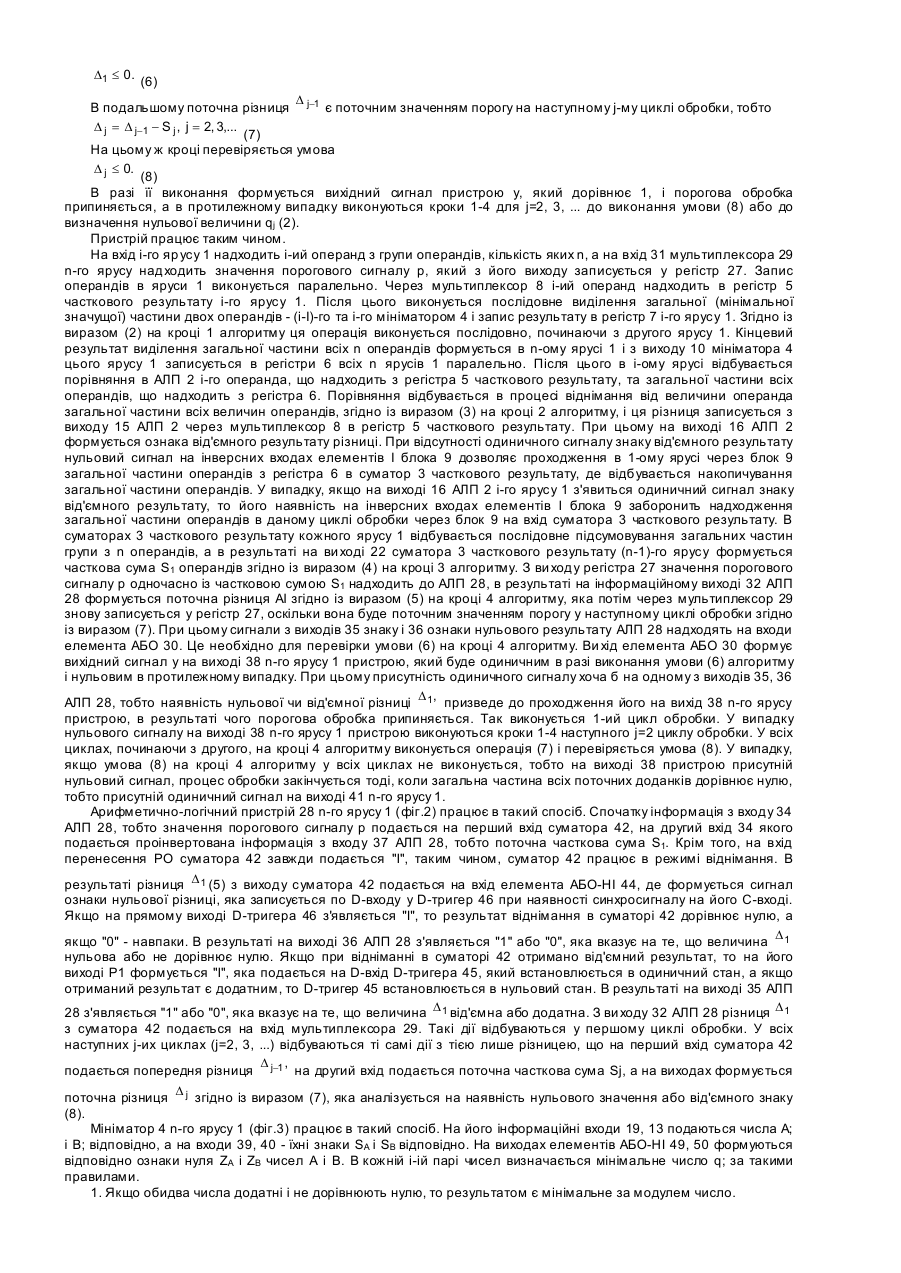

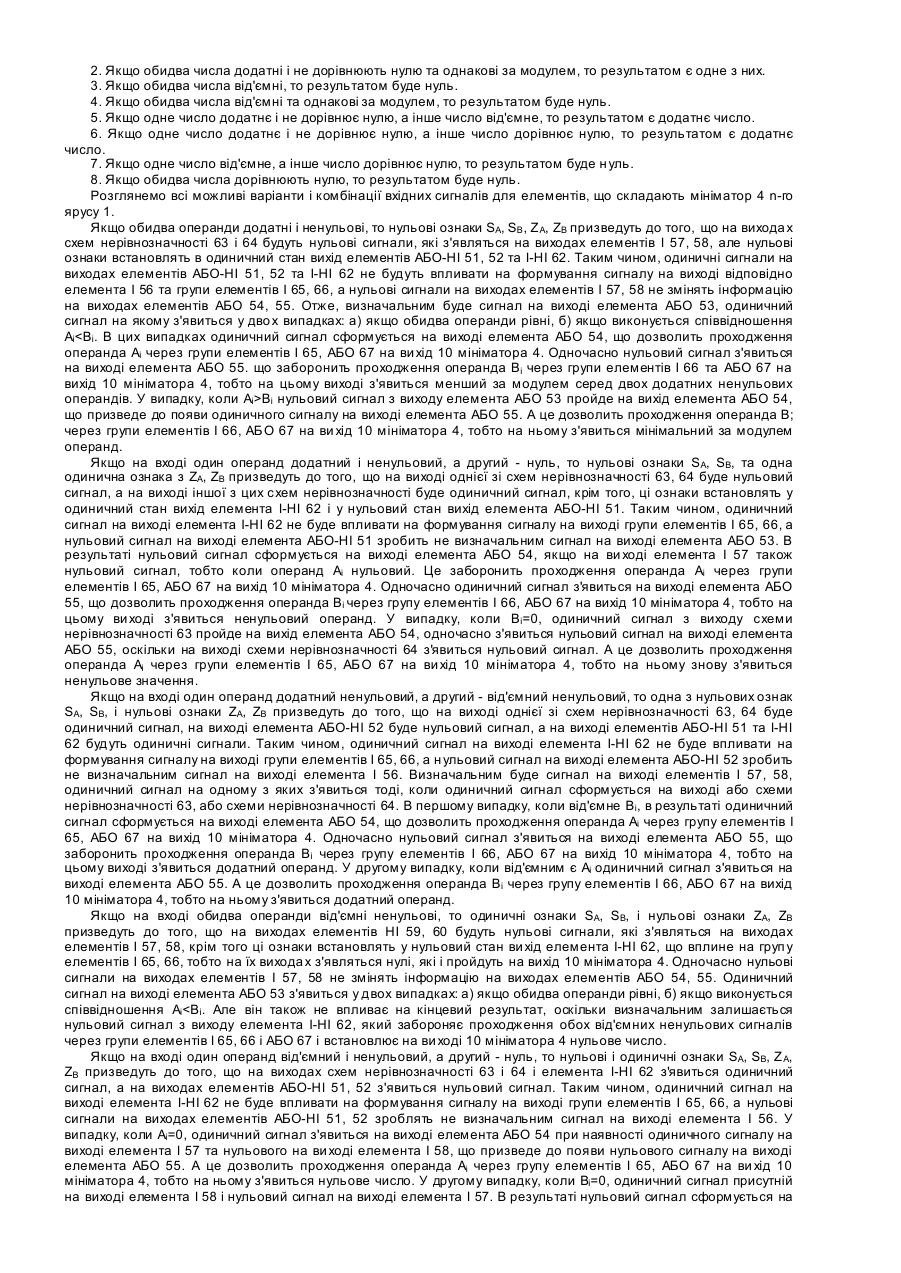

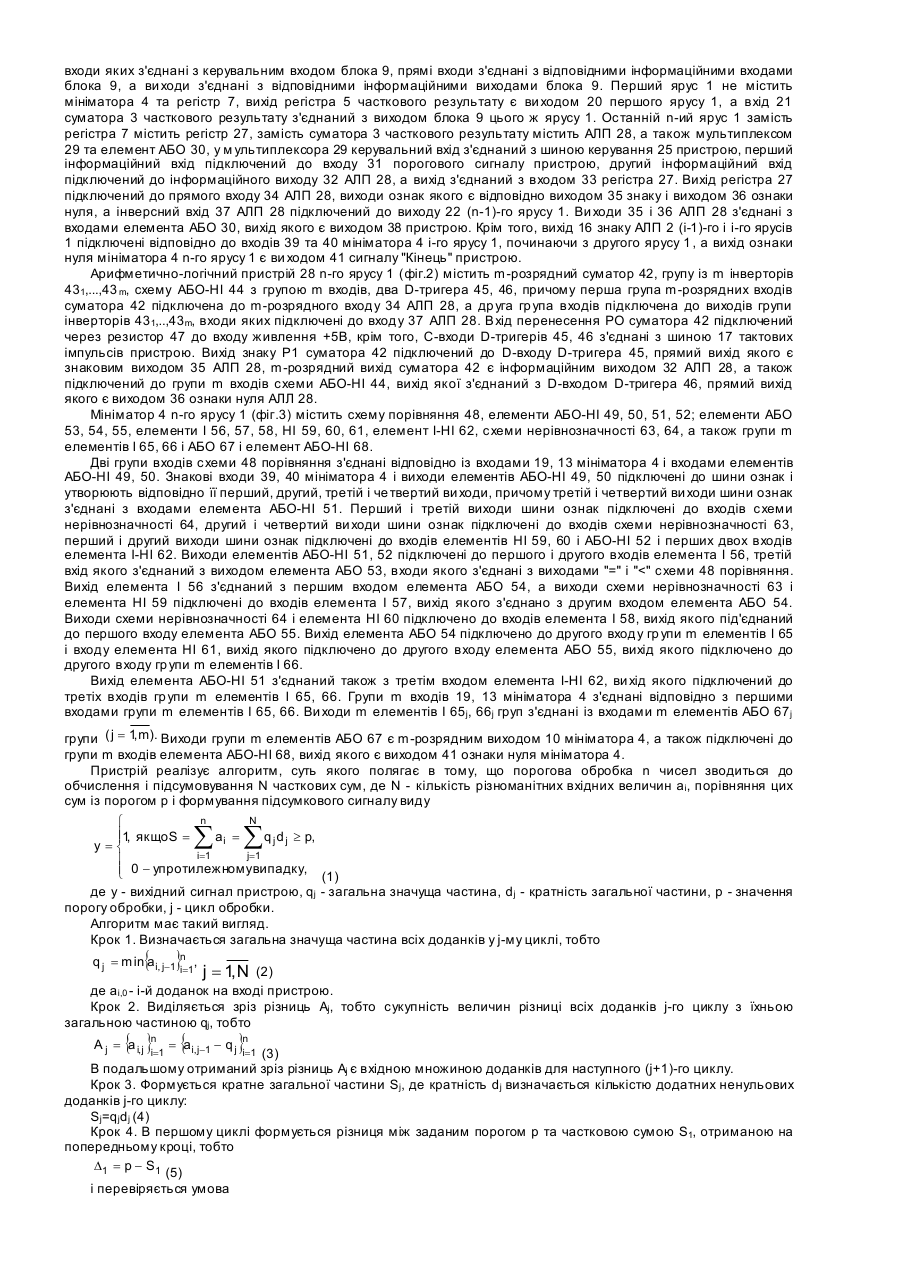

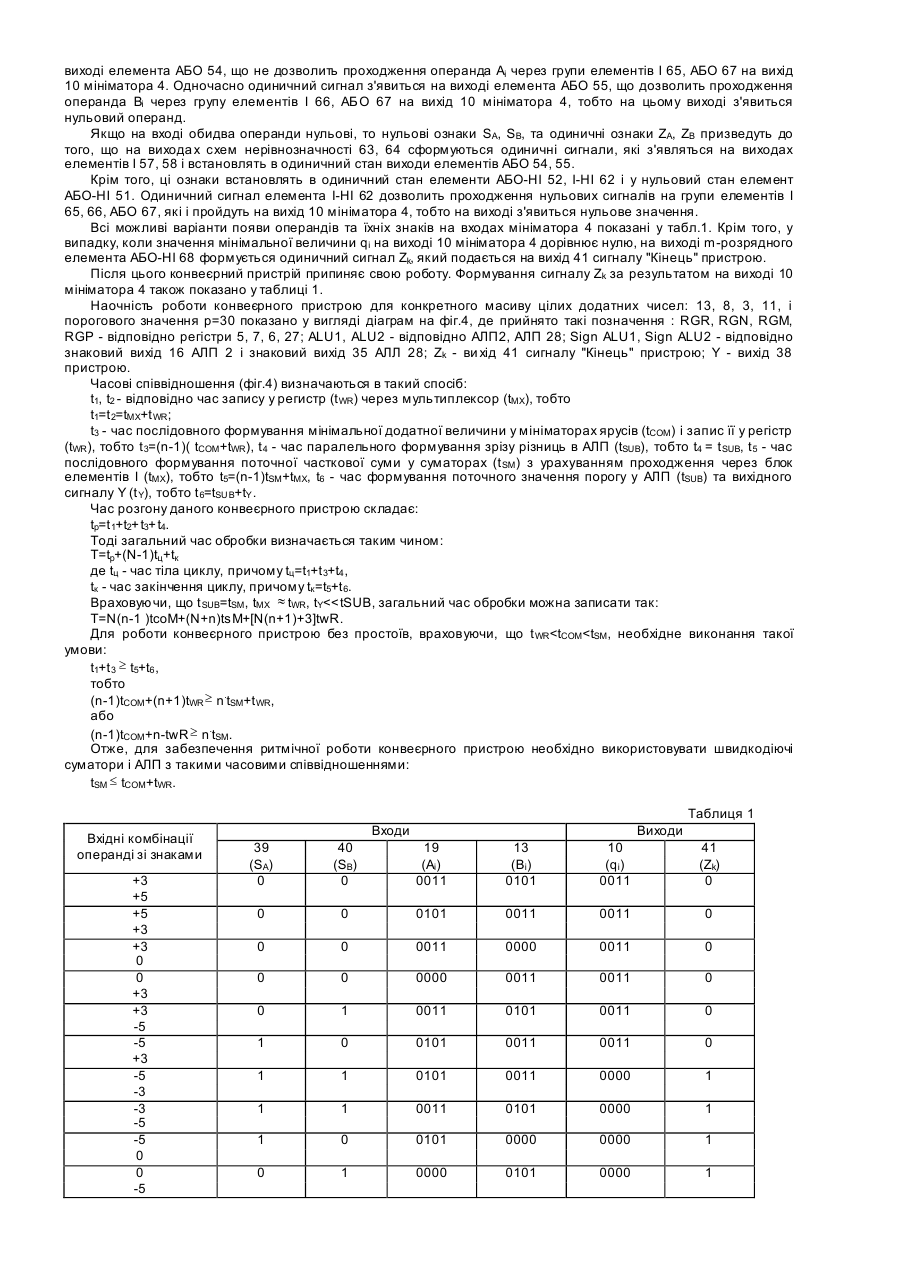

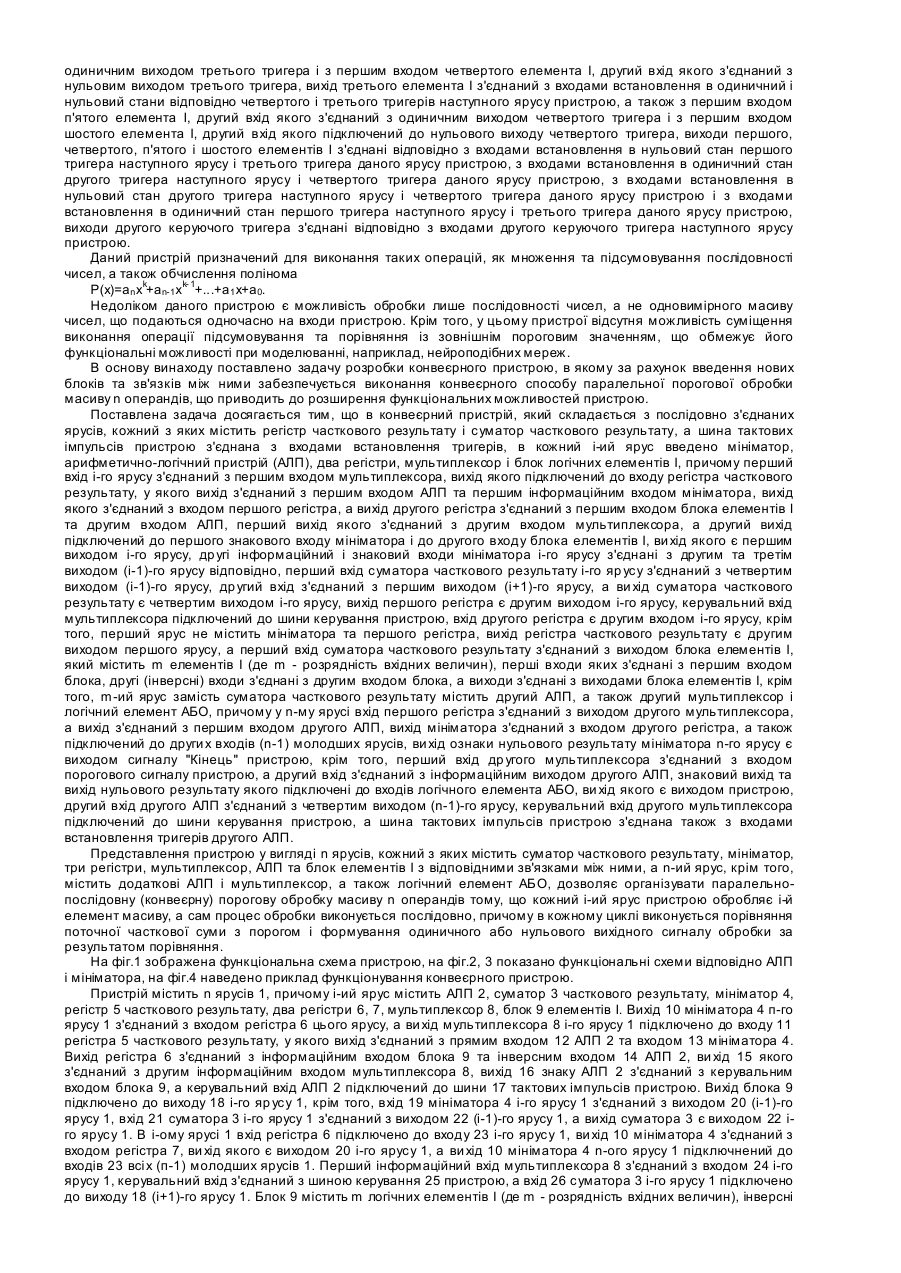

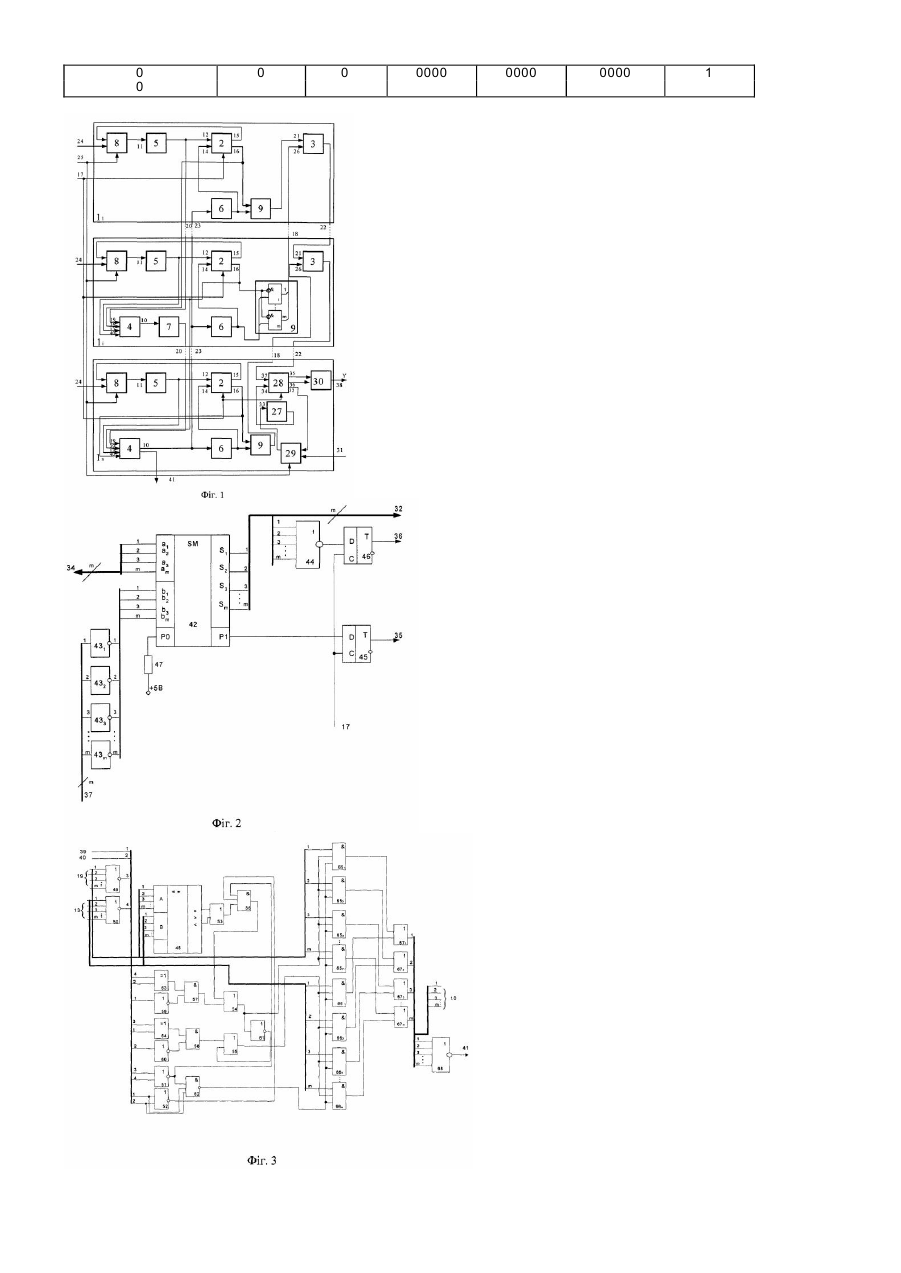

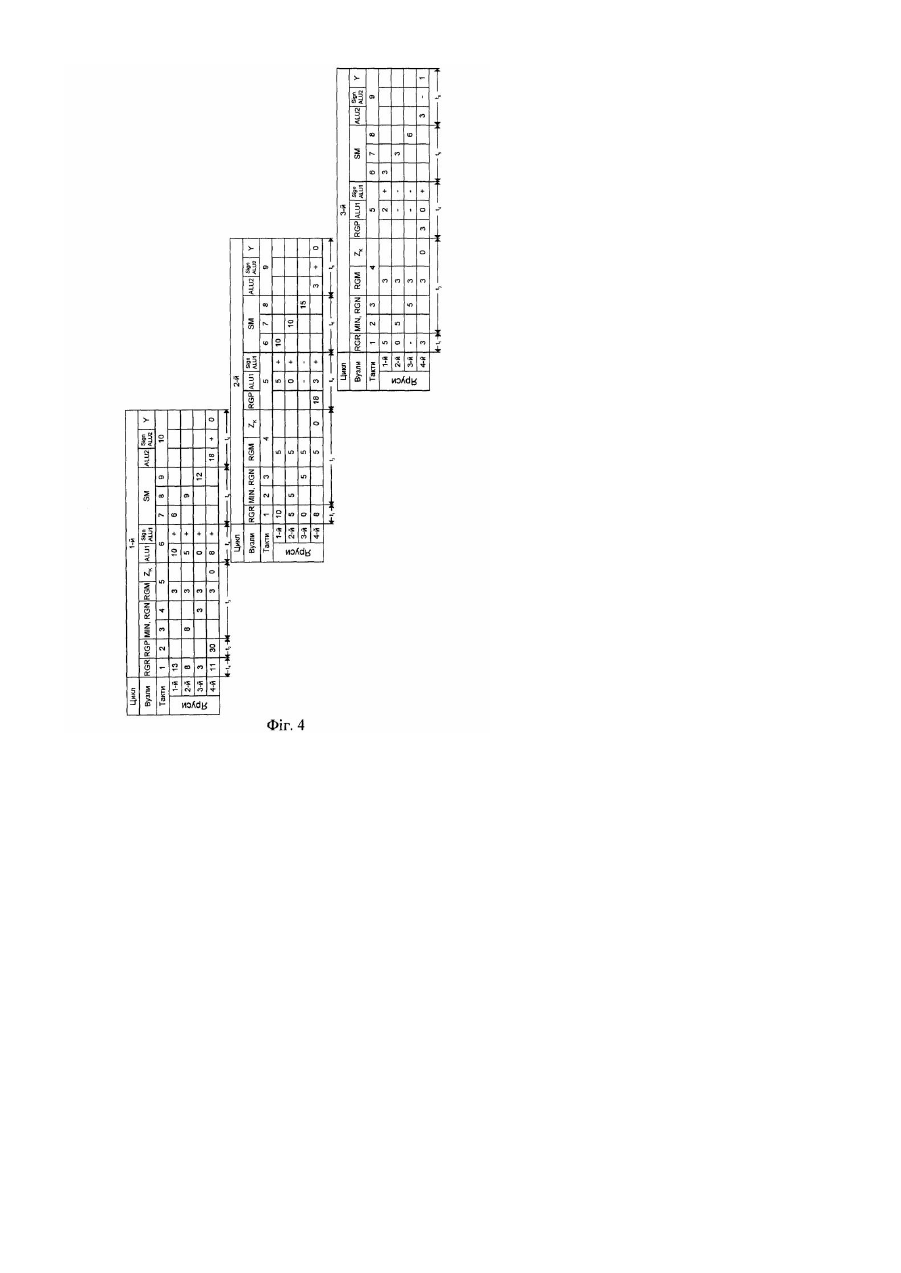

Конвеєрний пристрій, який складається з послідовно з'єднаних ярусів, кожний з яких містить регістр часткового результату і суматор часткового результату, а шина тактових імпульсів пристрою з'єднана з входами встановлення тригерів, який відрізняється тим, що кожний і-й ярус містить мініматор, арифметично-логічний пристрій (АЛП), два регістри, мультиплексор і блок логічних елементів І, причому перший вхід і-го ярусу з'єднаний з першим входом мультиплексора, вихід якого підключений до входу регістра часткового результату, у якого вихід з'єднаний з першим входом АЛП та першим інформаційним входом мініматора, вихід якого з'єднаний з входом першого регістра, а вихід другого регістра з'єднаний з першим входом блока елементів І та другим входом АЛП, перший вихід якого з'єднаний з другим входом мультиплексора, а другий вихід підключений до першого знакового входу мініматора і до другого входу блока елементів І, вихід якого є першим виходом і-го ярусу, другі інформаційний і знаковий входи мініматора і-го ярусу з'єднані з другим та третім виходом (і-1)-го ярусу відповідно, перший вхід суматора часткового результату і-го ярусу з'єднаний з четвертим виходом (і-1)-го ярусу, другий вхід з'єднаний з першим виходом (і+1)-го ярусу, а вихід суматора часткового результату є четвертим виходом і-го ярусу, вихід першого регістра є другим виходом і-го ярусу, керувальний вхід мультиплексора підключений до шини керування пристрою, вхід другого регістра є другим входом і-го ярусу, крім того, перший ярус не містить мініматора та першого регістра, вихід регістра часткового результату є другим виходом першого ярусу, а перший вхід суматора часткового результату з'єднаний з виходом блока елементів І, який містить m елементів І (де m - розрядність вхідних величин), перші входи яких з'єднані з першим входом блока, другі (інверсні) входи з'єднані з другим входом блока, а виходи з'єднані з виходами блока елементів І, крім того, n-й ярус замість суматора часткового результату містить другий АЛП, а також другий мультиплексор і логічний елемент АБО, причому у n-му ярусі вхід першого регістра з'єднаний з виходом другого мультиплексора, а вихід з'єднаний з першим входом другого АЛП, вихід мініматора з'єднаний з входом другого регістра, а також підключений до других входів (n-1) молодших ярусів, вихід ознаки нульового результату мініматора n-го ярусу є виходом сигналу "Кінець" пристрою, крім того, перший вхід другого мультиплексора з'єднаний з входом порогового сигналу пристрою, а другий вхід з'єднаний з інформаційним виходом другого АЛП, знаковий вихід та вихід нульового результату якого підключені до входів логічного елемента АБО, вихід якого є виходом пристрою, другий вхід другого АЛП з'єднаний з четвертим виходом (n-1)-го ярусу, керувальний вхід другого мультиплексора підключений до шини керування пристрою, а шина тактових імпульсів пристрою з'єднана також з входами встановлення тригерів другого АЛП.
