G11B 5/706 — що відрізняється складом магнітного матеріалу

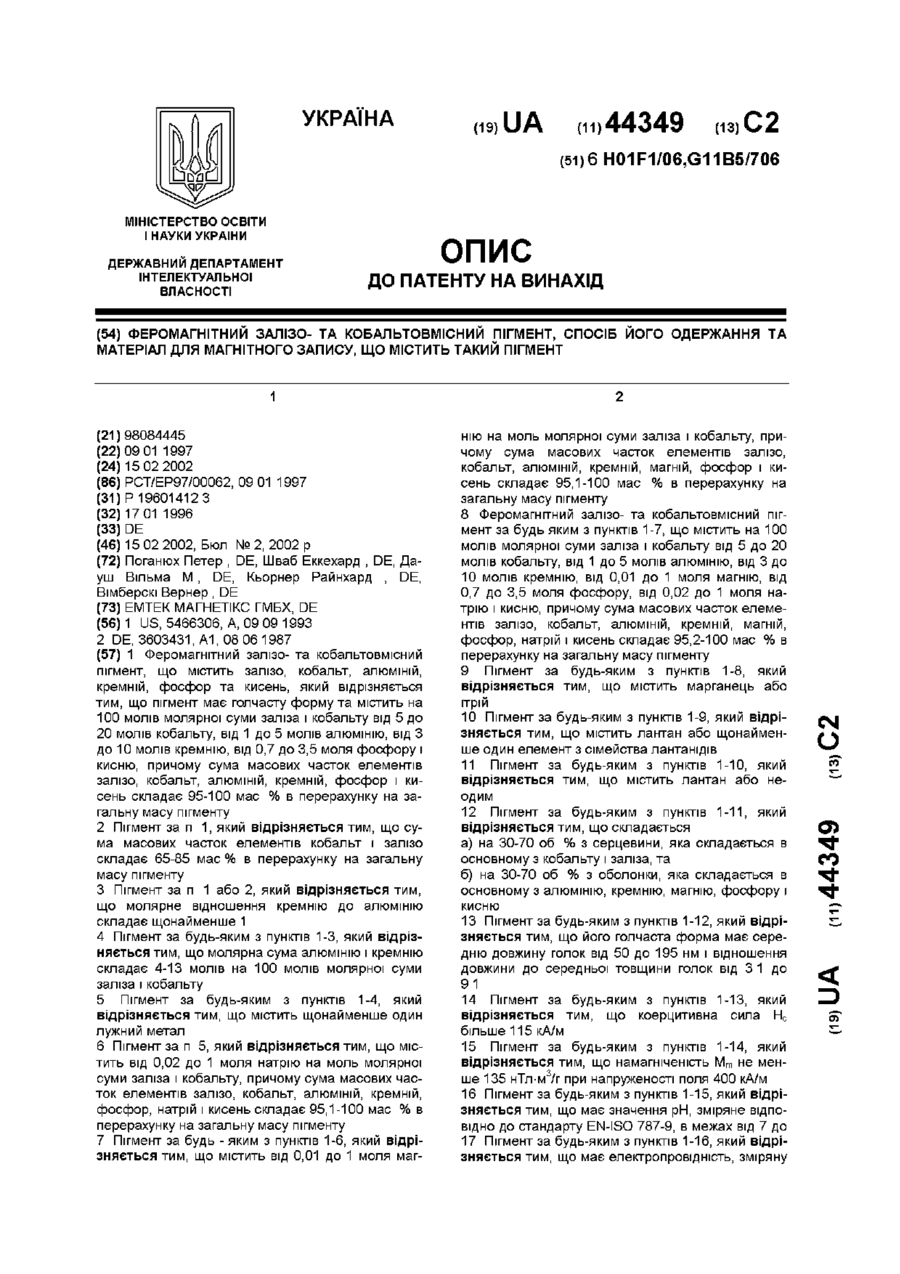

Феромагнітний залізо- та кобальтовмісний пігмент, спосіб його одержання та матеріал для магнітного запису, що містить такий пігмент
Номер патенту: 44349
Опубліковано: 15.02.2002
Автори: Дауш Вільма М., Поганюх Петер, Шваб Еккехард, Вімберскі Вернер, Кьорнер Райнхард
МПК: H01F 1/032, G11B 5/706
Мітки: спосіб, одержання, залізо, кобальтовмісний, містить, матеріал, запису, феромагнітний, магнітного, пігмент
Формула / Реферат:
1. Феромагнітний залізо- та кобальтовмісний пігмент, що містить залізо, кобальт, алюміній, кремній, фосфор та кисень, який відрізняється тим, що пігмент має голчасту форму та містить на 100 молів молярної суми заліза і кобальту від 5 до 20 молів кобальту, від 1 до 5 молів алюмінію, від 3 до 10 молів кремнію, від 0,7 до 3,5 моля фосфору і кисню, причому сума масових часток елементів залізо, кобальт, алюміній, кремній, фосфор і кисень складає...
Робочий шар магнітного носія
Номер патенту: 8238
Опубліковано: 29.03.1996
Автори: Алексієнко Анотолій Іванович, Буреєв Юрій Олександрович, Ніконов Євгеній Миколайович, Боголюбський Василій Антонович, Борщевський Самуіл Аркадійович, Чуприн Віктор Васильович, Кисліцин Володимир Костянтинович
МПК: G11B 5/706
Мітки: шар, магнітного, робочий, носія
Формула / Реферат:
Рабочий слой магнитного носителя, содержащий магнитные частицы, равномерно распределенные в связующем, состоящем из смеси полимерных веществ, пластификатор, диспергатор, отвердитель, катализатор отверждения, ацетиленовую сажу и растворители, отличающийся тем, что, с целью повышения его износоустойчивости и надежности эксплуатации при многократных прогонах в видеоаппаратуре, в рабочий слой введены в качестве связующих...

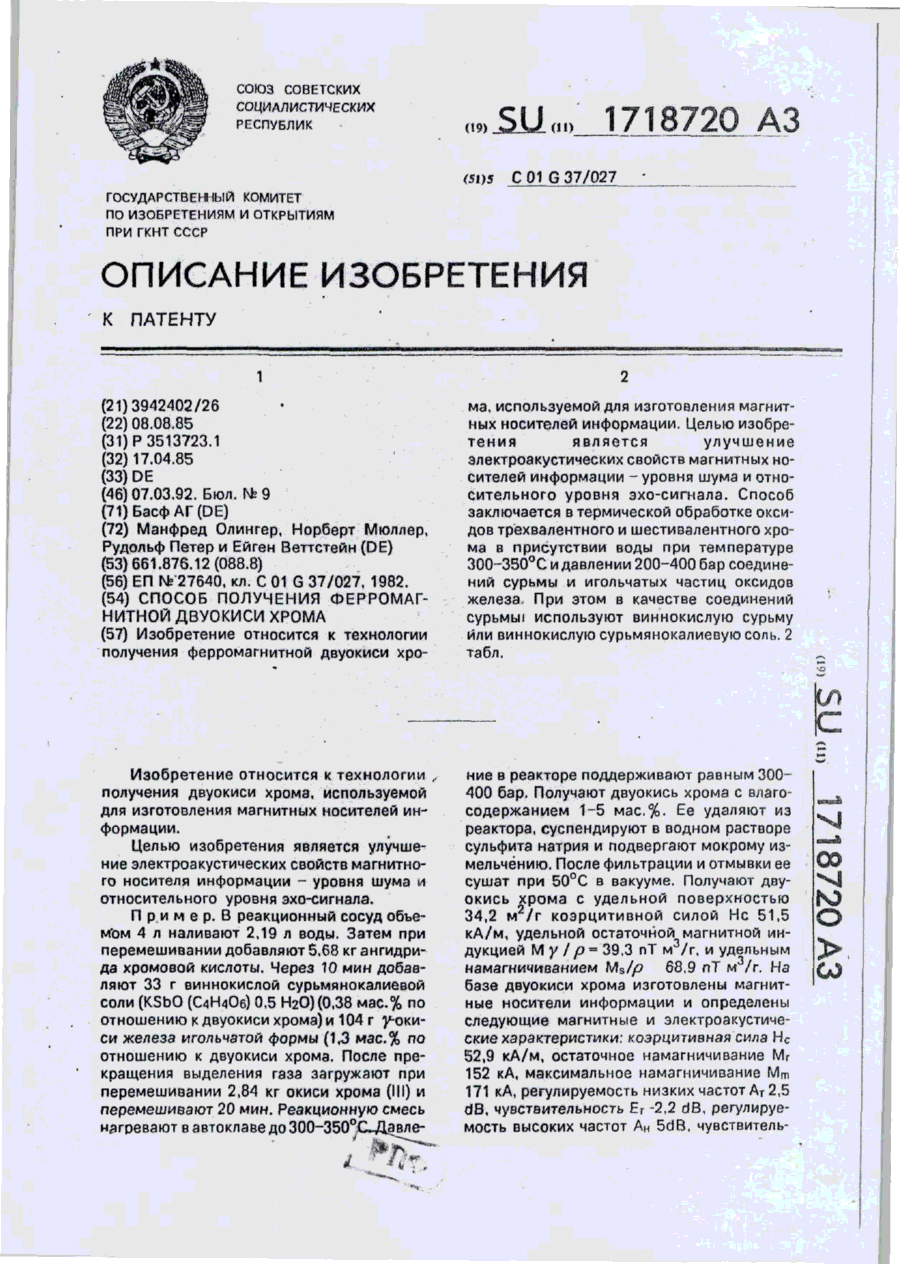

Спосіб здобування феромагнітного двооксиду хрому
Номер патенту: 2677
Опубліковано: 26.12.1994
Автори: Норберт Мюллер, Ейген Веттстейн, Манфред Олінгер, Рудольф Петер
МПК: C09D 5/23, C09D 7/12, C01G 37/00 ...
Мітки: здобування, двооксиду, хрому, феромагнітного, спосіб
Формула / Реферат:
Способ получения ферромагнитной двуокиси хрома, используемой для изготовления магнитных носителей информации, включающий термическую обработку оксидов трехвалентного и шестивалентного хрома в присутствии воды при температуре 300—350 °C и давлении 200—400 бар в присутствии соединения сурьмы в количестве 0,15—0,49 мас.%, а также в присутствии игольчатых частиц оксидов железа в количестве 0,5—5,0 мас.% по отношению к двуокиси хрома,...
