H01J 29/48 — електронні гармати

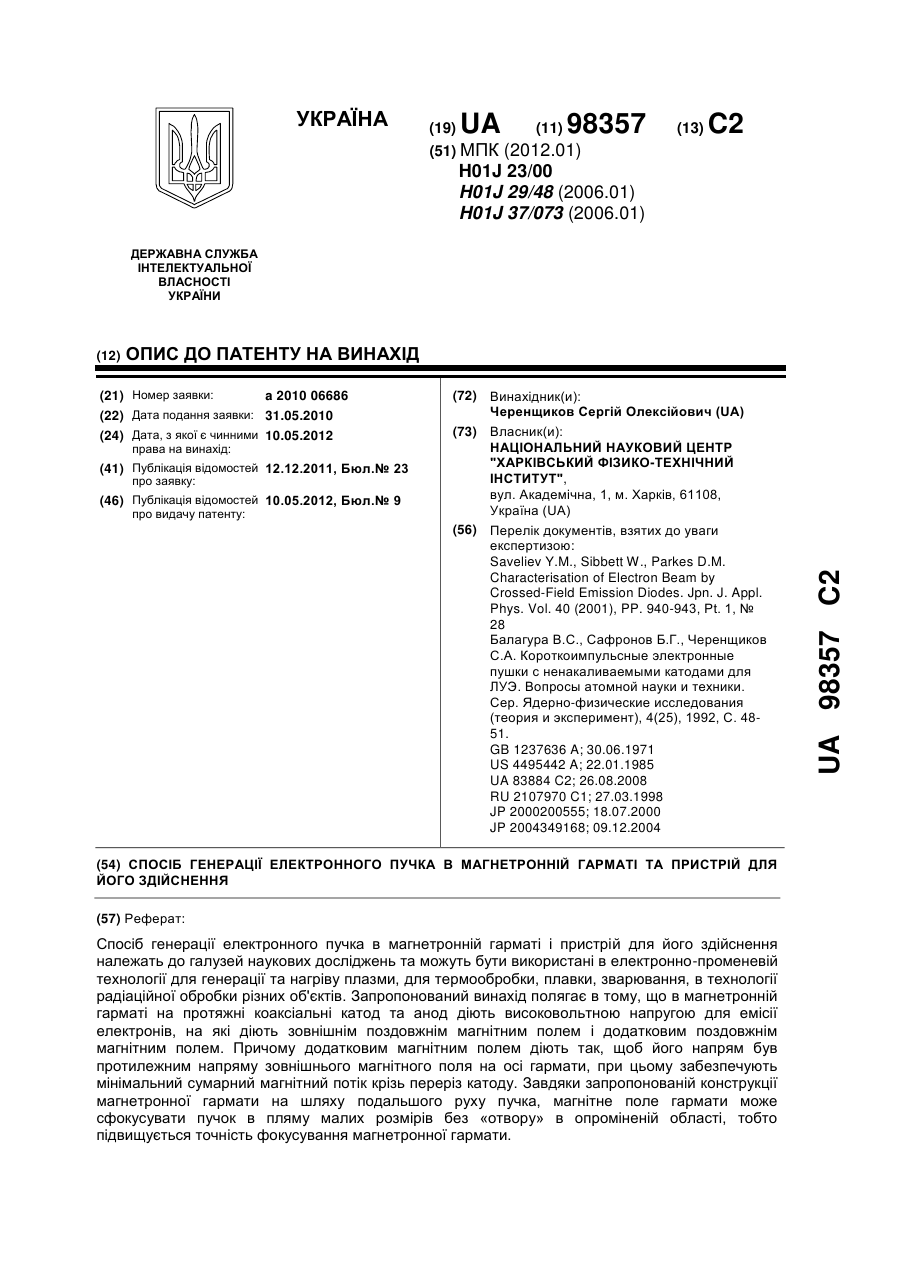

Номер патенту: 98357

Опубліковано: 10.05.2012

Автор: Черенщиков Сергій Олексійович

МПК: H01J 29/48, H01J 37/073, H01J 23/00 ...

Мітки: пучка, здійснення, електронного, спосіб, гармати, пристрій, генерації, магнетронний

Формула / Реферат:

1. Спосіб генерації електронного пучка в магнетронній гарматі, за яким на протяжні коаксіальні катод та анод діють високовольтною напругою для емісії електронів, на які діють зовнішнім поздовжнім магнітним полем і додатковим поздовжнім магнітним полем, яке створюють за допомогою додаткового джерела магнітного поля всередині катоду, який відрізняється тим, що додатковим поздовжнім магнітним полем діють так, щоб його напрям був протилежним...

Номер патенту: 43927

Опубліковано: 15.01.2002

Автори: Гаврилюк Олег Якович, Мовчан Борис Олексійович

МПК: H01J 29/46, H01J 29/48

Мітки: гармата, нагрівання, термокатодом, електронно-променевого, електронна, лінійним

Формула / Реферат:

1.Електронна гармата з лінійним термокатодом для електронно-променевого нагрівання, що включає променевід 1 із закріпленим на ньому прискорюючим анодом 2, з'єднаним високовольтними ізоляторами 3 .через катодну плиту 4 з катодним вузлом 5, що містить лінійний термокатод 6, закріплений у двох катодотримачах 7, і фокусуючий електрод 12, співвісно розташований і охоплюючий двогранною: поверхнею лінійний термокатод 6, яка відрізняється тим, що...

Номер патенту: 40664

Опубліковано: 15.08.2001

Автори: Гречанюк Микола Іванович, ПІЮК Євген Леонідович, Дятлова Олена Костянтинівна, Кучеренко Павло Петрович

МПК: H01J 29/48

Мітки: гармата, термокатодом, електронна, нагрівання, електронно-променевого, лінійним

Формула / Реферат:

Електронна гармата з лінійним термокатодом для електронно-променевого нагрівання, яка містить прискорювальний анод, з'єднаний високовольтними ізоляторами з катодним вузлом, до складу якого входять корпус, плоский ізолятор, змонтований в зазначеному корпусі, лінійний термокатод, встановлений в двох катодотримачах на корпусі, один з яких рухомий і з'єднаний з корпусом через плоский ізолятор за допомогою щонайменше двох струмопровідних пружин...

Номер патенту: 28133

Опубліковано: 16.10.2000

Автори: Шутовський Владіслав Володимирович, Осауленко Микола Федорович

МПК: H01J 29/48

Мітки: спосіб, катодом, складання, гармати, металосплавним, електронної

Текст:

...пристрій являє собою циліндричне оправлення з електроізоляційного матеріалу з посадковим місцем для спейсера Оправлення має посадкову торцеву поверхню для упора в неї спейсера В оправлення з боку, протилежного посадковому місцю, аксіально вводять підпружинений металевий штир таким чином, щоб його торець виступав над торцевою посадковою поверхнею оправлення на розмір, рівний необхідній відстані катод-модуля тор У посадкове місце оправ ...

Номер патенту: 21440

Опубліковано: 02.12.1997

Автори: Тімашов Віктор Олександрович, Мовчан Борис Олексійович, ПІЮК Євген Леонідович

МПК: H01J 29/48, H01J 29/46

Мітки: електронна, термокатодом, лінійним, гармата

Формула / Реферат:

1. Электронная пушка с линейным термока­тодом в катодном блоке, который расположен на определяемом высоковольтными изоляторами рас­стоянии от ускоряющего анода и имеет раму, в которую входят два катододержателя, один из ко­торых закреплен на раме токопроводящей, зажи­мающей термокатод парой плоских пружин и изолятором, причем предусмотрен фокусирующий электрод, охватывающий термокатод и параллель­ный его оси, отличающаяся тем, что соединенный...
