H01Q 1/12 — опори; монтажні пристрої

Номер патенту: 49613

Опубліковано: 11.05.2010

Автори: Молчанов Дмитро Сергійович, Молчанов Сергій Миколайович, Дьомін Валерій Сергійович

МПК: E04H 12/08, H01Q 1/12

Мітки: споруда, металева, ґратчаста

Формула / Реферат:

Ґратчаста металева споруда, яка включає вежу, що утворена пірамідальною і призматичною частинами, складеними з три- чи чотиригранних секцій, які мають пояси жорсткості, що складені горизонтальними, вертикальними і похилими розпірками, поєднаними між собою в грати, яка відрізняється тим, що три- і чотиригранні пірамідальні частини скомбіновані не менш ніж з трьох секцій, рівних чи близьких за висотою, при цьому нижня секція встановлена на...

Номер патенту: 48904

Опубліковано: 12.04.2010

Автори: Молчанов Сергій Миколайович, Молчанов Дмитро Сергійович

МПК: H01Q 1/12, E04H 12/00

Мітки: спосіб, складання, споруд, металевих, баштових, комбінованих

Формула / Реферат:

1. Спосіб складання комбінованих металевих баштових споруд з окремих конструктивних елементів, переважно трубних, шляхом послідовного підрощення, при якому монтаж трубної частини ведуть методом складання елементів знизу догори з послідовним з'єднанням і встановленням спочатку верхнього, а потім наступних проміжних трубних елементів до остаточного встановлення їх в проектному положенні, який відрізняється тим, що спочатку споруджують...

Номер патенту: 48249

Опубліковано: 10.03.2010

Автори: Дьомін Валерій Сергійович, Молчанов Дмитро Сергійович, Молчанов Сергій Миколайович

МПК: E04H 12/08, H01Q 1/12

Мітки: комбінована, споруда, баштова

Формула / Реферат:

Комбінована баштова споруда, що включає ґратчастий вантажно-монтажний підпорний каркас, що виконаний у вигляді призми або зрізаної піраміди, ребра якого знизу мають підвалини, а зверху - багатосекційну трубчасту оболонку зі змінним поперечним перерізом у висоту зі зменшенням знизу до верху, яка відрізняється тим, що нижня секція трубчастої оболонки твердо закріплена в утримуючому ґратчастому призматичному гнізді, вмонтованому всередину...

Номер патенту: 44074

Опубліковано: 10.09.2009

Автори: Молчанов Сергій Миколайович, Молчанов Дмитро Сергійович

МПК: E04H 12/00, H01Q 1/12

Мітки: вежо-щоглова, комбінована, споруда

Формула / Реферат:

Комбінована вежо-щоглова споруда, що включає багатосекційну ґратчасту компоновку конструкції зі змінним поперечним перерізом по висоті з зменшенням знизу догори, що складена з окремих ґратчастих секцій, послідовно з'єднаних між собою і обладнаних одним або кількома рівнями закріплення відтяжок, яка відрізняється тим, що нижня секція виготовлена у вигляді зрізаної чотиригранної піраміди, верхній зріз якої зроблений основою другої суміжної по...

Номер патенту: 42717

Опубліковано: 10.07.2009

Автори: Молчанов Дмитро Сергійович, Молчанов Сергій Миколайович

МПК: H01Q 1/12, E04H 12/08

Мітки: споруда, комбінована, вежо-щоглова

Формула / Реферат:

1. Комбінована вежо-щоглова споруда, що включає багатосекційну трубчасту оболонку зі змінним поперечним перерізом у довжину зі зменшенням знизу доверху, що складається з окремих секцій-труб, послідовно з'єднаних між собою, яка відрізняється тим, що трубчаста оболонка встановлена в утримуючому ґратчастому гнізді, яке виконане у вигляді призми з металевих конструктивних елементів і розміщене в верхній частині пірамідального ґратчастого...

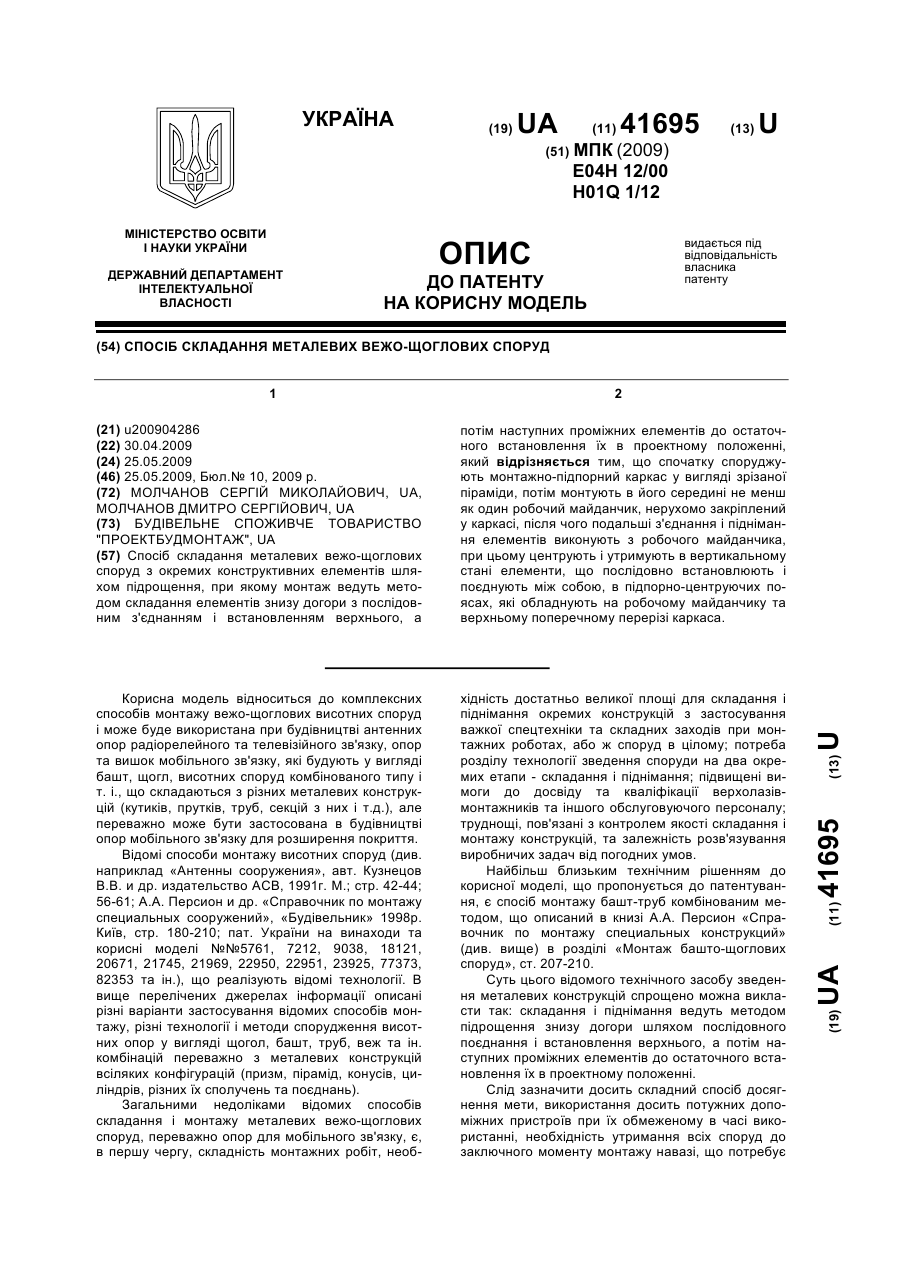

Номер патенту: 41695

Опубліковано: 25.05.2009

Автори: Молчанов Дмитро Сергійович, Молчанов Сергій Миколайович

МПК: E04H 12/00, H01Q 1/12

Мітки: спосіб, споруд, вежо-щоглових, металевих, складання

Формула / Реферат:

Спосіб складання металевих вежо-щоглових споруд з окремих конструктивних елементів шляхом підрощення, при якому монтаж ведуть методом складання елементів знизу догори з послідовним з'єднанням і встановленням верхнього, а потім наступних проміжних елементів до остаточного встановлення їх в проектному положенні, який відрізняється тим, що спочатку споруджують монтажно-підпорний каркас у вигляді зрізаної піраміди, потім монтують в його середині...

Номер патенту: 18121

Опубліковано: 16.10.2006

Автори: Мар'єнко Віктор Олексійович, Морсков Юрій Андрійович

МПК: H01Q 1/22, H01Q 1/12, H01Q 1/00, H01Q 1/08 ...

Мітки: щогли, монтажний, модуль

Формула / Реферат:

1. Монтажний модуль щогли, що містить основу і закріплені на вільних кінцях основи стикувальні вузли, при цьому основа виконана у вигляді поздовжньої труби, який відрізняється тим, що він додатково містить дві основи, троє зиґзаґоподібних ґрат та шість підкріплювальних стержнів, при цьому кожна з основ, кожні із ґрат і кожний з підкріплювальних стержнів виконані з одного конструктивного елемента, всі три основи розміщені між собою паралельно...

Номер патенту: 17313

Опубліковано: 15.09.2006

Автори: Гуськов Михайло Васильович, Кортельова Наталія Вікторівна, Кут Денис Геннадійович, Гаркавий Роман Миколайович

МПК: H01Q 1/12, E04H 12/00

Мітки: вежа, решітчаста

Формула / Реферат:

Решітчаста вежа, що виконана із уніфікованих збірних секцій у вигляді зрізаної піраміди, що має у горизонтальному перерізі багатокутник, причому кожна секція складається із поясних елементів, горизонтальних та похилих розпірок, що мають між собою рознімне з’єднання, яка відрізняється тим, що поясні елементи, горизонтальні та похилі розпірки виконані з кутикового профілю, стики поясних елементів установлені на накладках, що мають між собою...

Номер патенту: 22478

Опубліковано: 03.03.1998

Автори: Рудник Андрій Григорович, Умзар Юрій Августович, Куцевич Арсен Васильович

МПК: H01Q 3/02, H01Q 1/12

Мітки: антена, дзеркальна

Формула / Реферат:

Дзеркальна антена з рефлектором у вигляді несиметричної вирізки з параболоїду обертання, містить в собі опорно-поворотний пристрій і опромінювач з його підвісом, яка відрізняється тим, що антена додатково містить один або декілька рефлекторів менших типорозмірів, послідовно з'єднаних так, що еліптичний торець кожного меншого рефлектора прилягає до тильної сторони більшого рефлектора, великі осі еліптичних торців рефлекторів розміщені в одній...

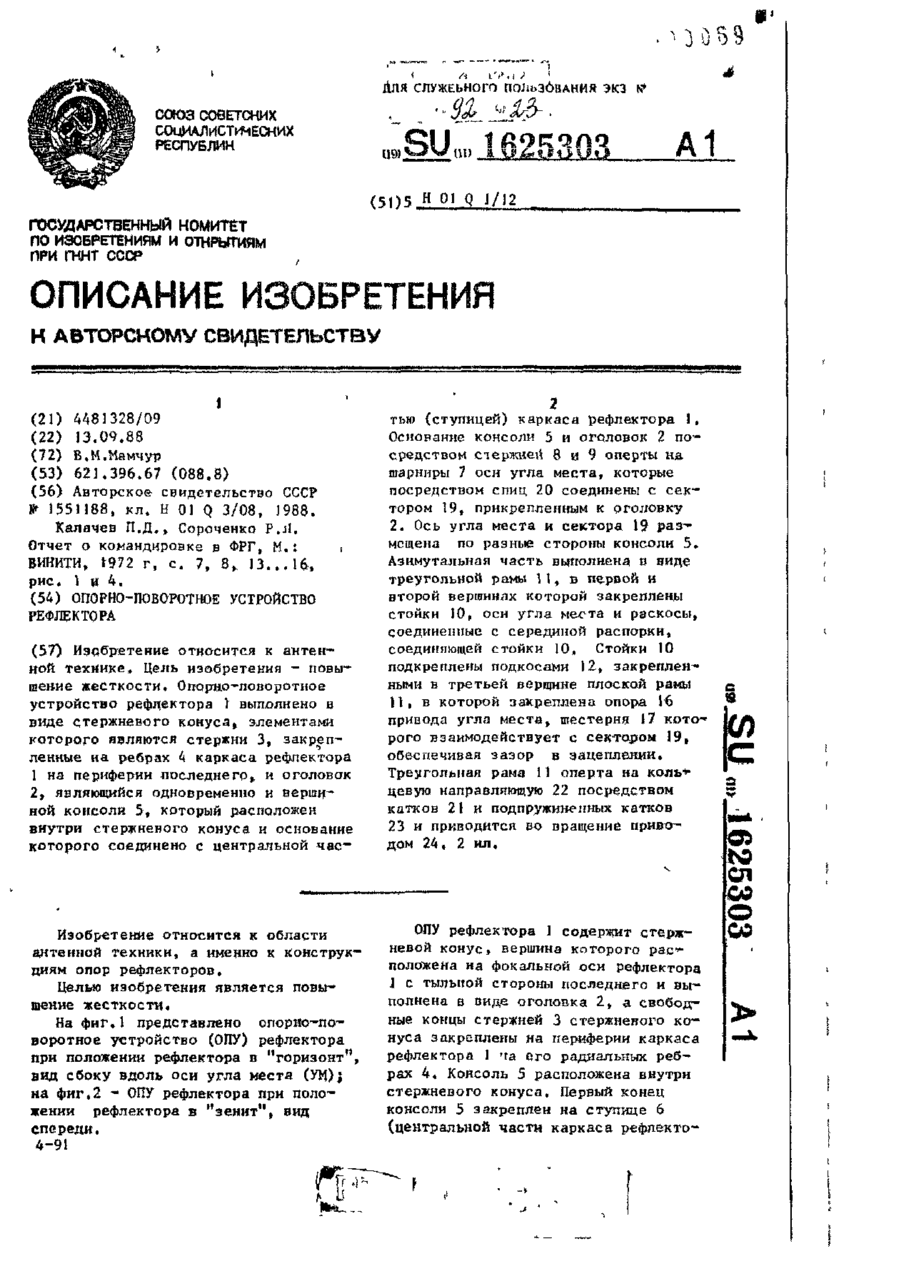

Номер патенту: 706

Опубліковано: 15.12.1993

Автор: Мамчур Володимир Мирославович

МПК: H01Q 1/12

Мітки: опорно-поворотний, пристрій, рефлектора

Формула / Реферат:

Опорно-поворотное устройство рефлектора, содержащее стержневой конус, вершина которого расположена на фокальной оси рефлектора, а сво­бодные концы стержней закреплены на каркасе рефлектора, консоль, первый конец которой со­единен с вершиной стержневого конуса, а второй — с центральной частью каркаса реф­лектора, второй конец консоли и вершина стержневого конуса оперты на шарниры оси угла места, сектор привода угла места закреплен на...
