Опорно-поворотний пристрій рефлектора

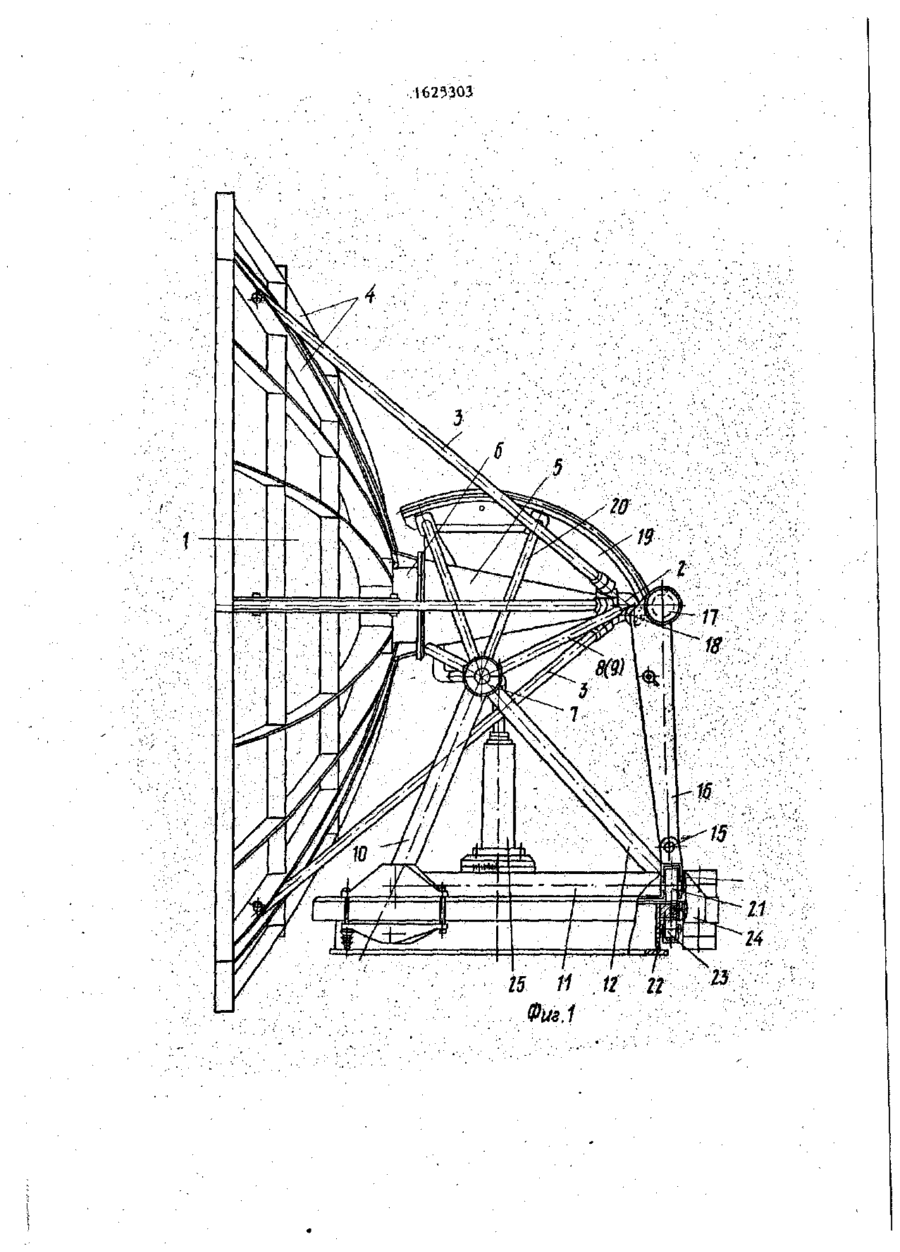

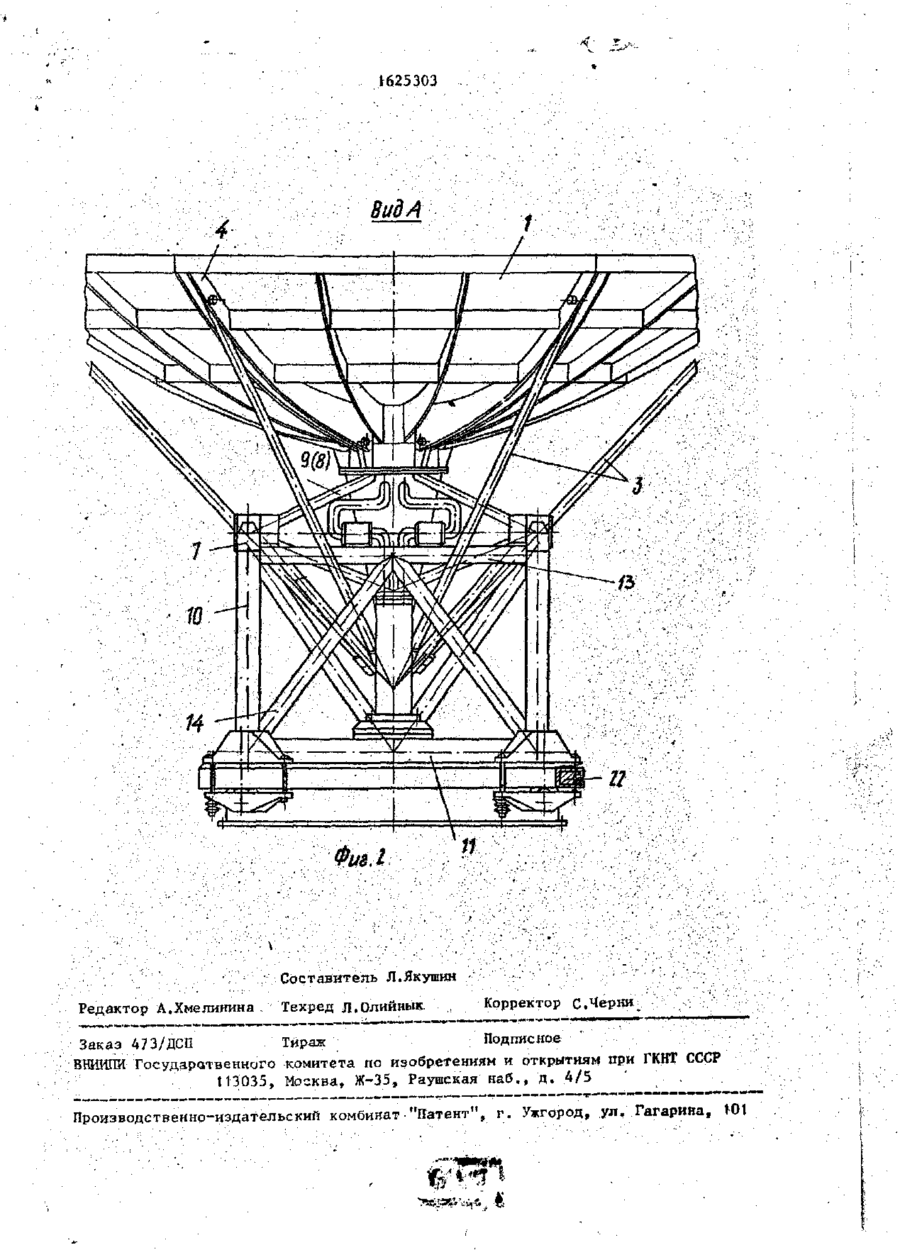

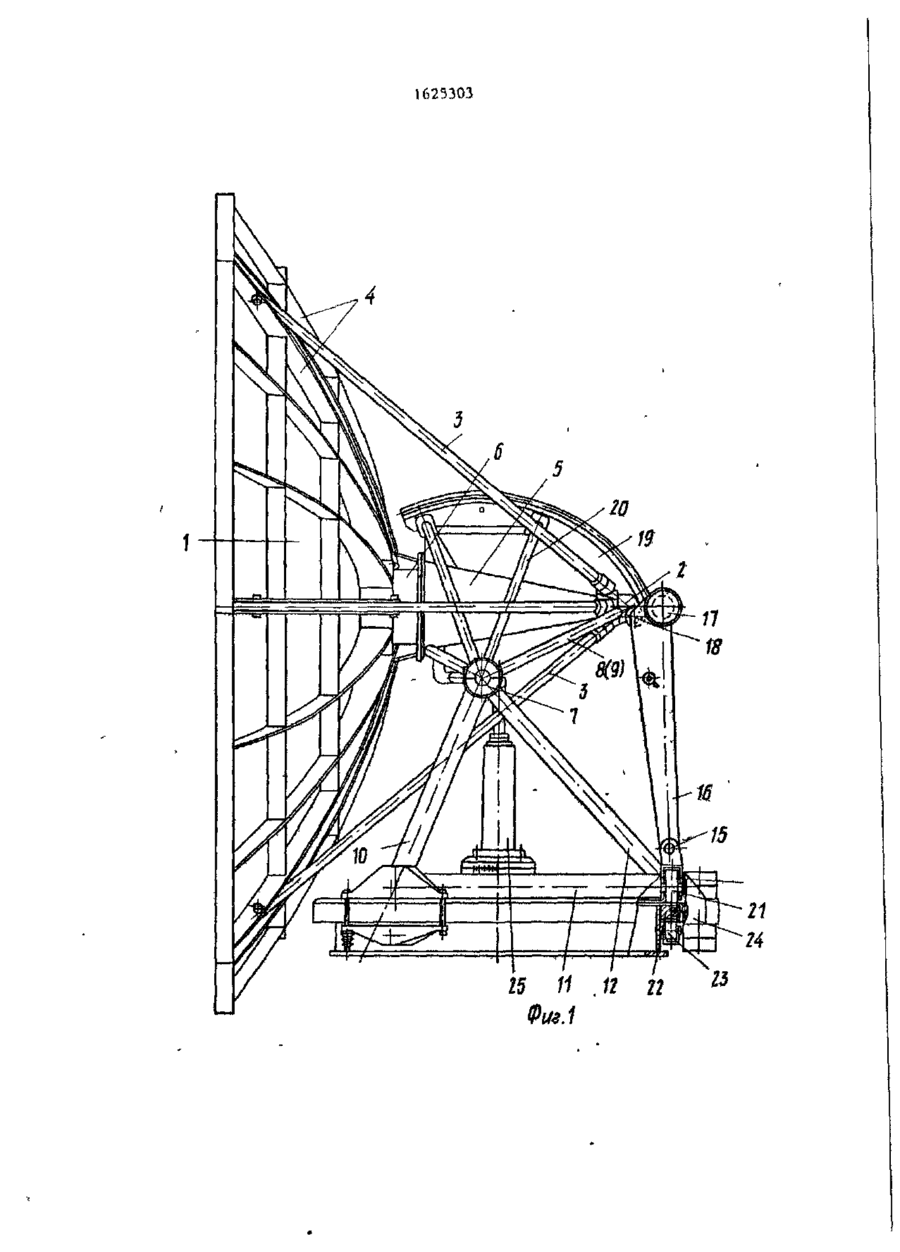

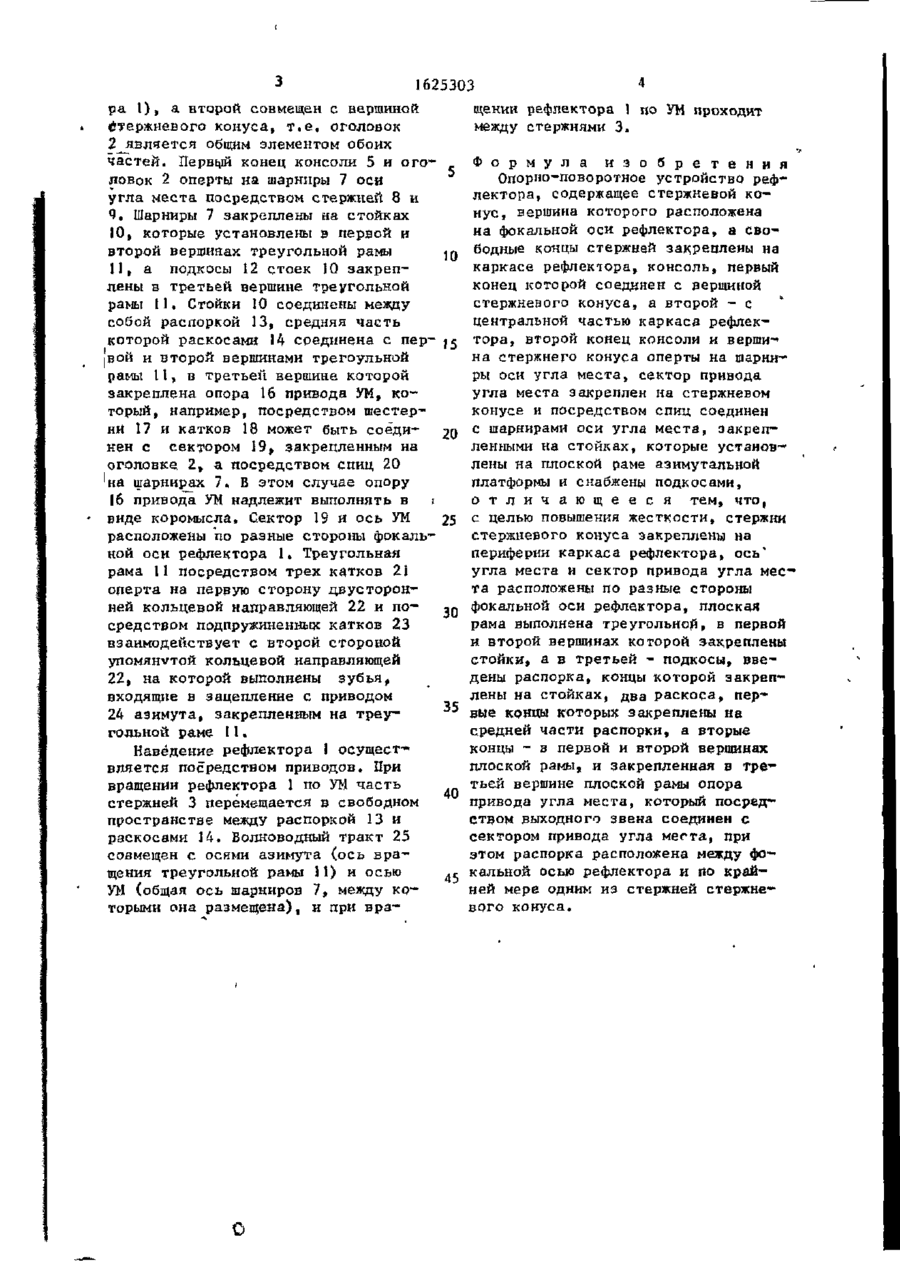

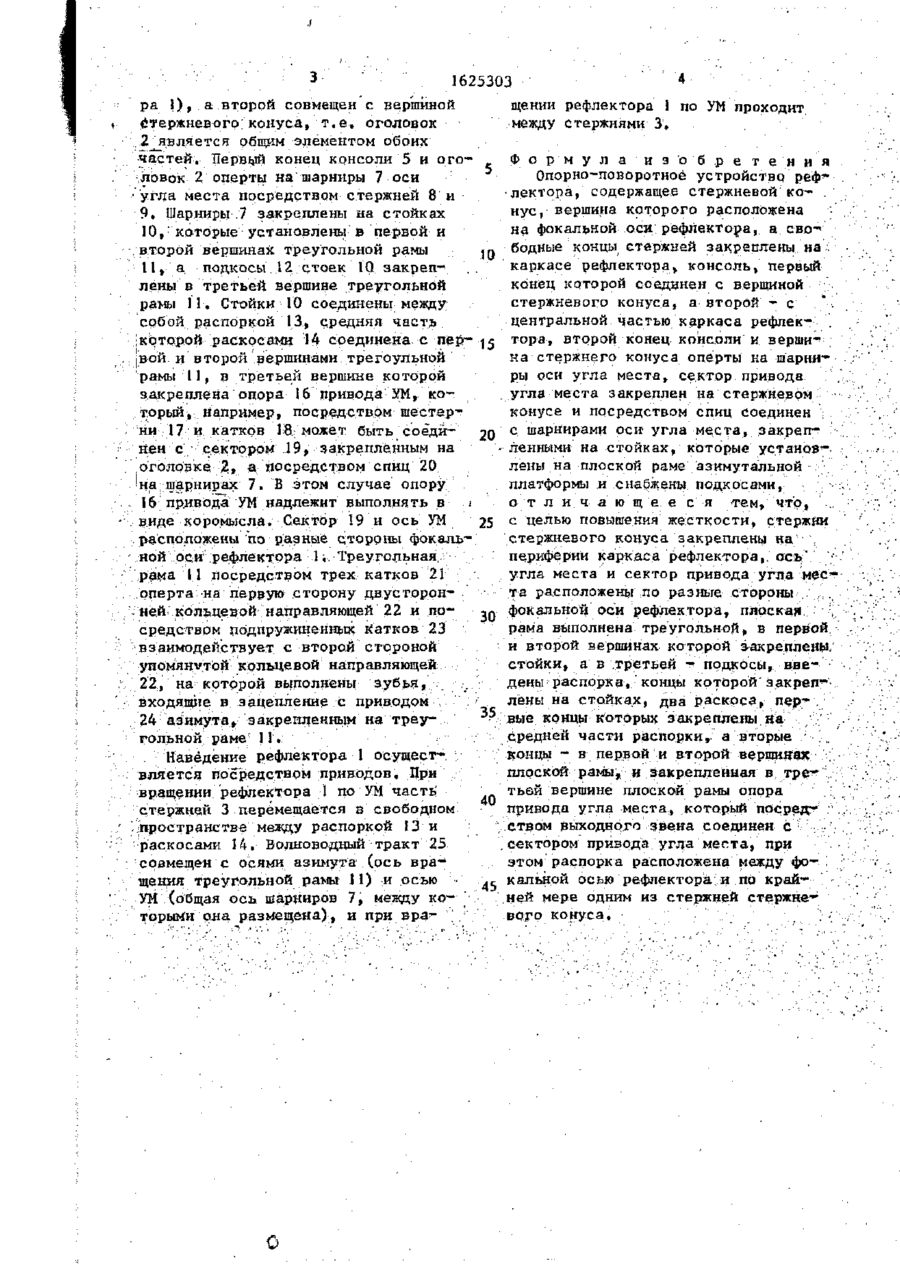

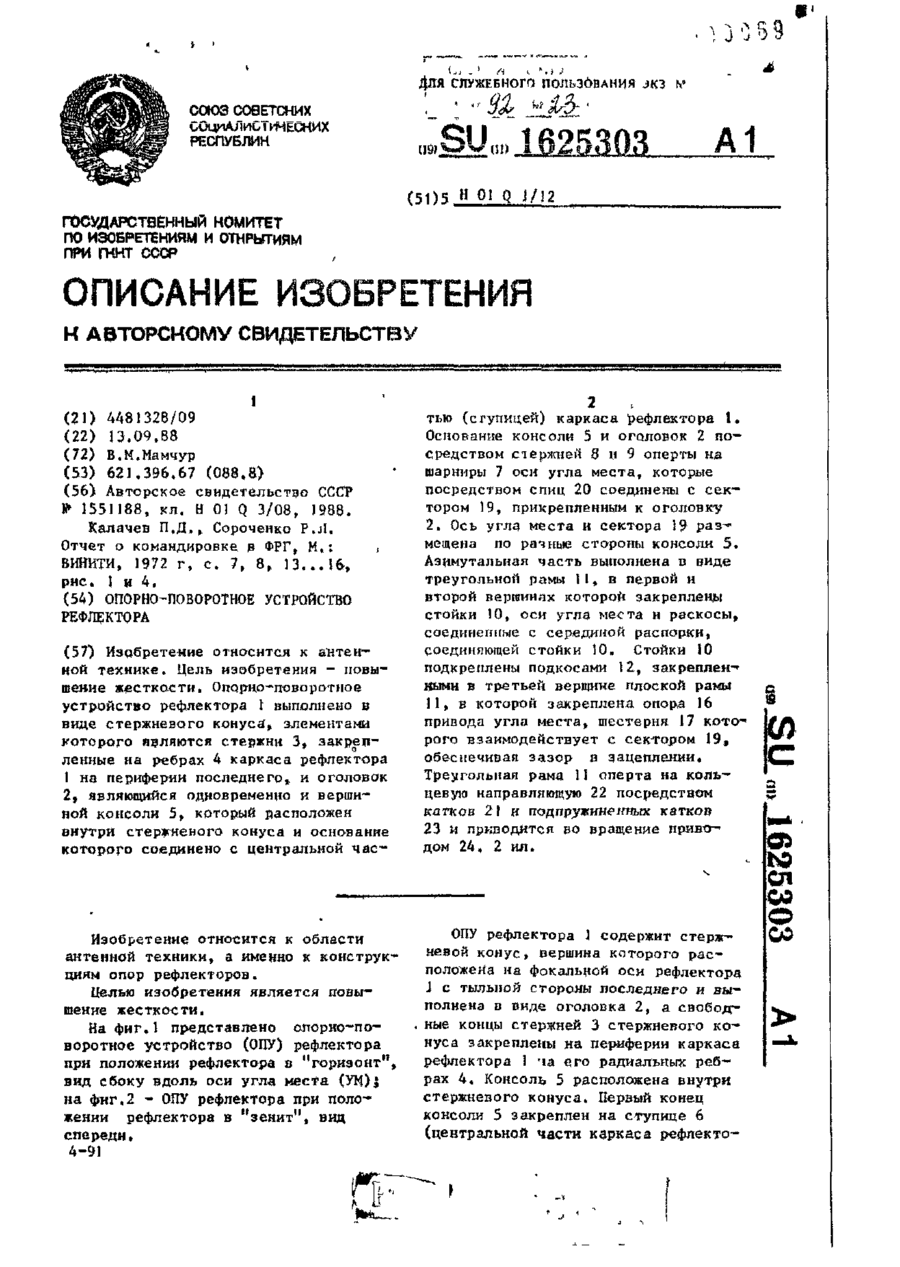

Изобретение относится к антенной технике. Цель изобретения - повышение жесткости. Опорно-поворотное устройство рефлектора Т выполнено в виде стержневого конуса, элементами которого являются стержни 3, закрепленные на ребрах 4 каркаса рефлектора 1 на периферии последнего* и оголовок 2, являющийся одновременно и вершиной консоли 5, который расположен внутри стержненого конуса и основание которого соединено с центральной час тью (ступицей) каркаса рефлектора 1. Основание консоли 5 и оголовок 2 посредством стержней 8 и 9 оперты на шарниры 7 оси угла места, которые посредством спиц 20 соединены с сектором 19, прикрепленным к оголовку 2. Ось угла места и сектора 19 раз-* мощена по разные стороны консоли 5. Азимутальная часть выполнена в виде треугольной рамы \\, в первой и второй вершинах которой закреплены стойки 10, оси угла места и раскосы, соединенные с серединой распорки, соединяющей с тойки 10, Стойки 10 подкреплены подкосами 12, закрепленными в третьей верщине плоской рамы П , в которой закреплена опора \Ь привода угла места, шестерня 17 которого взаимодействует с сектором 19, обеспечивая зазор в зацеплении. Треугольная рама 11 оперта на коль> цевую направляющую 22 посредством катков 21 и подпружиненных катков 23 и приводится во вращение приводом 24. 2 ил. 0) ел со Изобретение относится к области антенной техники, а именно к конструкциям опор рефлекторов. Целью изобретения является повышение жесткости. На фиг,1 представлено опорно-поворотное устройство (ОПУ) рефлектора при положении рефлектора в "горизонт", вид сбоку вдоль оси угла места (УМ,); на фиг.2 - ОПУ рефлектора при положении рефлектора в "зенит", вид спереди. 4-91 ОПУ рефлектора J содержит стержневой конус, вершина которого расположена на фокальной оси рефлектора 1 с тыльной стороны последнего и выполнена в виде оголовка 2, а свободные концы стержней 3 стержневого конуса закреплены на периферии каркаса рефлектора 1 ча его радиальных ребрах 4. Консоль 5 расположена внутри стержневого конуса. Первый конец консоли 5 закреплен на ступице 6 (центральной части каркаса рефлекто 00 3 1625303 pa I ) , а.второй совмещен с вершиной щении рефлектора 1 по У проходит М йтержневого; конуса, т . е . оголовок между стержнями 3. ,2^является общим элементом обоих частей. Первый конец консоли 5 и о г о Ф о р м у л а и з о б р е т е н и я ловок 2 оперты на шарниры 7 оси Опорно-поворотное устройство реф~ •угла места посредством стержней 8 и лектора, содержащее стержневой к о - . 9. Шарниры .7 закреплены на стойках нус, вершина которого расположена 10, : которые установлены в первой и на фокальной оси рефлектора, а свовторой вершинах треугольной рамы 10 бодные концы стержней закреплены н а . И , а подкосы 12 стоек 10 закрепкаркасе рефлектора> консоль, первый лены в третьей вершине треугольной конец которой соединен с вершиной • " •. рамы 11. Стойки 10 соединены между стержневого конуса, а второй - с собой распоркой 13» средняя часть центральной частью каркаса рефлектора, второй конец консоли и верши•которой раскосами 14 соединена, с перна стержнего конуса оперты на шарни"1* |Вой и второй вершинами трегоульной ры оси угла места, сектор привода рамы 11, в третьей вершине которой угла места закреплен на стержневом закреплена опора; 16 привода УМ, к о конусе и посредством спиц соединен торый, например, посредством шестерни 17 и катков 18может быть соеди20 с шарнирами оси угла места, закрепленными на стойках, которые установнен с сектором 19, закрепленным на лены на плоской раме азимутальной оголовке 2» а посредством спиц 20 платформы и снабжены подкосами, Iна шарнирах 7. В этом случае опору о т л и ч а ю щ е е с я тем, что, .. 16 привода У надлежит выполнять в ; М с целью повышения жесткости, стержни виде коромысла. Сектор 19 и ось У М 25 стержневого конуса закреплены на , расположены по разные стороны фокальпериферии каркаса рефлектора,, о с ь ' ной оси'рефлектора 1 І. Треугольная, угла места и сектор привода угла месрама 11 посредством трех катков 21 та расположены по разные стороны оперта на первую сторону двусторон: фокальной оси рефлектора, плоская , ней кольцевой направляющей 22 и по30 рама выполнена треугольной, в первой средством подпружинеиных катков 23 и второй вершинах которой закреплены; взаимодействует с второй стороной стойки, а в третьей - подкосы, ввеупомянитой кольцевой направляющей дены распорка, концы которой закреп^22, на которой выполнены зубья, v лены на стойках, два раскоса, пер- . входящие в зацепление с приводом 35 вые концы которых закреплены на . .' 24 азимута, закрепленным на треусредней части распорки,, а вторые . ,. гольной раме 11. концы - в первой и второй вершинах .; Наведение рефлектора 1 осущестплоской рамы, и закрепленная в тре* .. вляется посредством приводов. При тьей вершине плоской рамы опора : вращении рефлектора 1 по У часть М 40 привода угла места, который посредстержней 3 перемещается в свободном .ством выходного звена соединен с • : : • •. ' • '• /.пространстве между распоркой 13 и .сектором привода угла места, при раскосами 14. Болноводный тракт 25 этом распорка расположена между фо- '. совмещен с осями азимута (ось вра.г кальной осью рефлектора и по крайщения треугольной рамы 11) и осью ней мере одним из стержней стержнеУ (общая ось шарниров 7, между к о М вого конуса. ;; торыми она размещена), и при вра^- \ О 623303 4 20 19 25 11 .12 Фиг Л 22 1625303 ВидЛ Фш.і •'.--' Редактор АДмелинина Составитель Л.Якушин Техред Л.Олийнык , ••' •• . Корректор с.Черни Заказ 473/ДСП Тираж Подписное ВШШПИ Государатвенного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 . . Производственно-издательский комбинат "Патент", г . Ужгород, у л . Гагарина, 1 О - Ї 4ПЯ СЛУЖЕБНОГО ПОЛЬЗбВАНИЯ ЗКЗ СОЮЗ СОВЕТСНИХ СОциАлии і ИЧЕСНИХ РЕСПУБЛИН 1 (5П5 H 01 Q J / I 2 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ і ( 2 0 4481328/09 (22) 13.09.88 (72) В.М.Мамчур (53) 621.396.67 (088,8) (56) Авторское свидетельство СССР & 1551188, кл. Н 01 Q 3/08, 1988. Калачев П,Д ( > Сороченко P.JI. Отчет о командировке э ФРГ, М.: ВИНИТИ, 1972 г, с. 7, 8» 13...I&, рис. 1 и 4. , ( 5 4 ) ОПОРНО-ПОВОРОТНОЕ УСТРОЙСТВО РЕФЛЕКТОРА (57) Изобретение относится к антенной технике. Цель изобретения - повышение жесткости. Опорно-поворотное устройство рефлектора 1 выполнено в виде стержневого конуса» элементами которого являются стержни 3, закреп~ ленные на ребрах 4 каркаса рефлектора 1 на периферии последнего* и оголовок 2, являющийся одновременно и вершиной консоли 5, который расположен внутри стержяеного конуса и основание которого соединено с центральной час~ Изобретение относится к области антенной техники, а именно к конструкциям опор рефлекторов. Целью изобретения является повышение жесткости. На фиг.1 представлено опорно-поворотное устройство (0ЇЇУ) рефлектора при положении рефлектора в "горизонт", вид сбоку вдоль оси угла места (УМ)5 на фиг.2 - ОЛУ рефлектора при положении рефлектора в "зенит", вид спереди. 4-91 тью (сгупицей) каркаса рефлектора 1. Основание консоли 5 и оголовок 2 посредством стержней 8 и 9 оперты на шарниры 7 оси угла места, которые посредством спиц 20 соединены с сектором 19, прикрепленным к оголовку 2. Ось угла места и сектора 19 размещена по равные стороны консоли 5. Азимутальная часть выполнена в виде треугольной рамы 11, в первой и второй вершинах которой закреплены стойки 10, оси угла места и раскосы, соединенные с серединой распорки» соединяющей стойки 10, Стойки 10 подкреплены подкосами 12,, закреплен-' ными в третьей вершине плоской рамы 11, в которой закреплена опора 16 привода угла места, шестерня 17 которого взаимодействует с сектором 19, обеспечивая зазор в зацеплении. Треугольная рама 11 оперта на кольцевую направляющую 22 посредством катков 2J и подпружиненных катков 23 и приводится во вращение приводом 24. 2 ил. ОПУ рефлектора 1 содержит стерж— невой конус» вершина которого расположена на фокальной оси рефлектора і с тыльной стороны последнего и выполнена в виде оголовка 2, а свободные концы стержней 3 стержневого конуса закреплены на периферии каркаса рефлектора 1 ча его радиальных ребрах 4, Консоль 5 расположена внутри стержневого конуса, Первый конец консоли 5 закреплен на ступице 6 (центральной части каркаса рефлекто Ш С as ел со 3 1625303 pa l ) , а второй совмещен с вершиной щенки рефлектора 1 по У проходит М Стержневого конуса, т . е . оголовок между стержнями 3. 2_язляется общим элементом обоих частей. Первый конец консоли 5 и огоФормула и з о б р е т е н и я ловок 2 оперты на шарниры 7 оси Опорно-поворотное устройство рефугла места посредством стержней 8 и лектора, содержащее стержневой конус, вершина которого расположена 9, Шарниры 7 закреплены на стойках на фокальной оси рефлектора, а сво10, которые установлены в первой и бодные концы стержней закреплены на второй вершинах треугольной рамы каркасе рефлектора, консоль, первый 11, а подкосы 12 стоек 10 закрепконец которой соединен с вершиной лены в третьей вершине треугольной стержневого конуса, а второй - с рамы 11, Стойки 10 соединены между центральной частью каркаса рефлексобой распоркой 13, средняя часть которой раскосами 14 соединена с пер(вой и второй вершинами трегоульной рамы II, в третьей вершине которой закреплена опора 16 привода УМ, который, например, посредством шестерни 17 и катков 18 может быть соединен с сектором 19, закрепленным на оголовке, 2, а посредством спиц 20 'на шарнирах 7. В этом случае опору 16 привода УМ надлежит выполнять в і виде коромысла. Сектор 19 и ось УМ расположены по разные стороны фокальной оси рефлектора 1. Треугольная рама 11 посредством трех катков 21 оперта на первую сторону двусторонней кольцевой направляющей 22 и посредством подпружинеиных катков 23 взаимодействует с второй стороной упомянутой кольцевой направляющей 22, на которой выполнены зубья, входящие в зацепление с приводом 24 азимута, закрепленным на треугольной раме 11, Наведение рефлектора 1 осуществляется посредством приводов. При вращении рефлектора 1 по УМ часть стержней 3 перемещается в свободном пространстве между распоркой 13 и раскосами 14. Болноводный тракт 25 совмещен с осями азимута (ось вращения треугольной рамы И ) и осью УМ (общая ось шарниров 7, между которыми она размещена), и при вра О j5 20 25 30 35 40 45 T0 a P » второй конец консоли и верши на стержнего конуса оперты на шарниры оси угла места, сектор привода угла места закреплен на стержневом конусе и посредством спиц соединен с шарнирами оси угла места, закрепленными на стойках, которые установлены на плоской раме азимутальной платформы и снабжены подкосами, о т л и ч а ю щ е е с я тем, что, с целью повышения жесткости, стержни стержневого конуса закреплены на периферии каркаса рефлектора, ось* угла места и сектор привода угла мес та расположены по разные стороны фокальной оси рефлектора, плоская рама выполнена треугольной, в первой и второй вершинах которой з-акреплены стойки, а в третьей - подкосы, введены распорка, концы которой закреплены на стойках, два раскоса, первые крнцы которых закреплены на средней части распорки, а вторые концы - в первой и второй вершинах плоской рамы, и закрепленная в третьей вершине плоской рамы опора привода угла места, который посредством выходного звена соединен с сектором привода угла места, при этом распорка расположена между фокальной ось» рефлектора и по крайней мере одним из стержней стержневого конуса. •1623303 IS 11 Фиг.1 it 22 1625303 Bab A Фт.і •- x •','-' Редактор А.Хмелинина . Составитель Л.Якушин Техред Л.Олийиык , .• Корректор с.Черни Заказ 473/ДСП Тираж Подписное ВНИИПИ Госудзротвенного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
