H02K 16/02 — машини з одним статором і двома роторами

Номер патенту: 115823

Опубліковано: 26.12.2017

Автори: Сільвестров Антон Миколайович, Шинкаренко Василь Федорович, Мінець Олександр Федорович, Прокоф'єв Вадим Павлович

МПК: H02K 17/02, H02K 16/02, H02K 17/12 ...

Мітки: асинхронний, двигун

Формула / Реферат:

Асинхронний двигун, який складається з корпусу, закріплених на власних валах рухомого індуктора, на внутрішній поверхні магнітопроводу якого розміщена перша трифазна обмотка, ротора з першою короткозамкненою обмоткою і трифазного щіткового струмопідводу, розміщеного на валу рухомого індуктора, який відрізняється тим, що двигун оснащений зовнішнім статором з другою трифазною обмоткою, магнітопровід якого закріплений в корпусі двигуна, а на...

Номер патенту: 116510

Опубліковано: 25.05.2017

Автори: Новах Богдан Станіславович, Жарков Віктор Якович, Галько Сергій Віталійович, Жарков Антон Вікторович

МПК: F03D 1/06, H02K 16/02, H02K 21/26, F03D 7/06 ...

Мітки: вітроелектрогенератор, дисковим, ротором, зіставним, постійними, двостаторний, магнітами, збудження

Формула / Реферат:

1. Двостаторний вітроелектрогенератор з дисковим зіставним ротором і постійними магнітами збудження, що містить багатополюсний дисковий ротор з стальним магнітопроводом і рівномірно закріпленими на периферії диска постійними магнітами з чергуванням полюсів, нижній дисковий ротор, виконаний у вигляді стальної пластини, жорстко закріпленої на обертовому валу, з'єднаному з валом вітродвигуна, і дисковий статор з якірними котушками без осердя,...

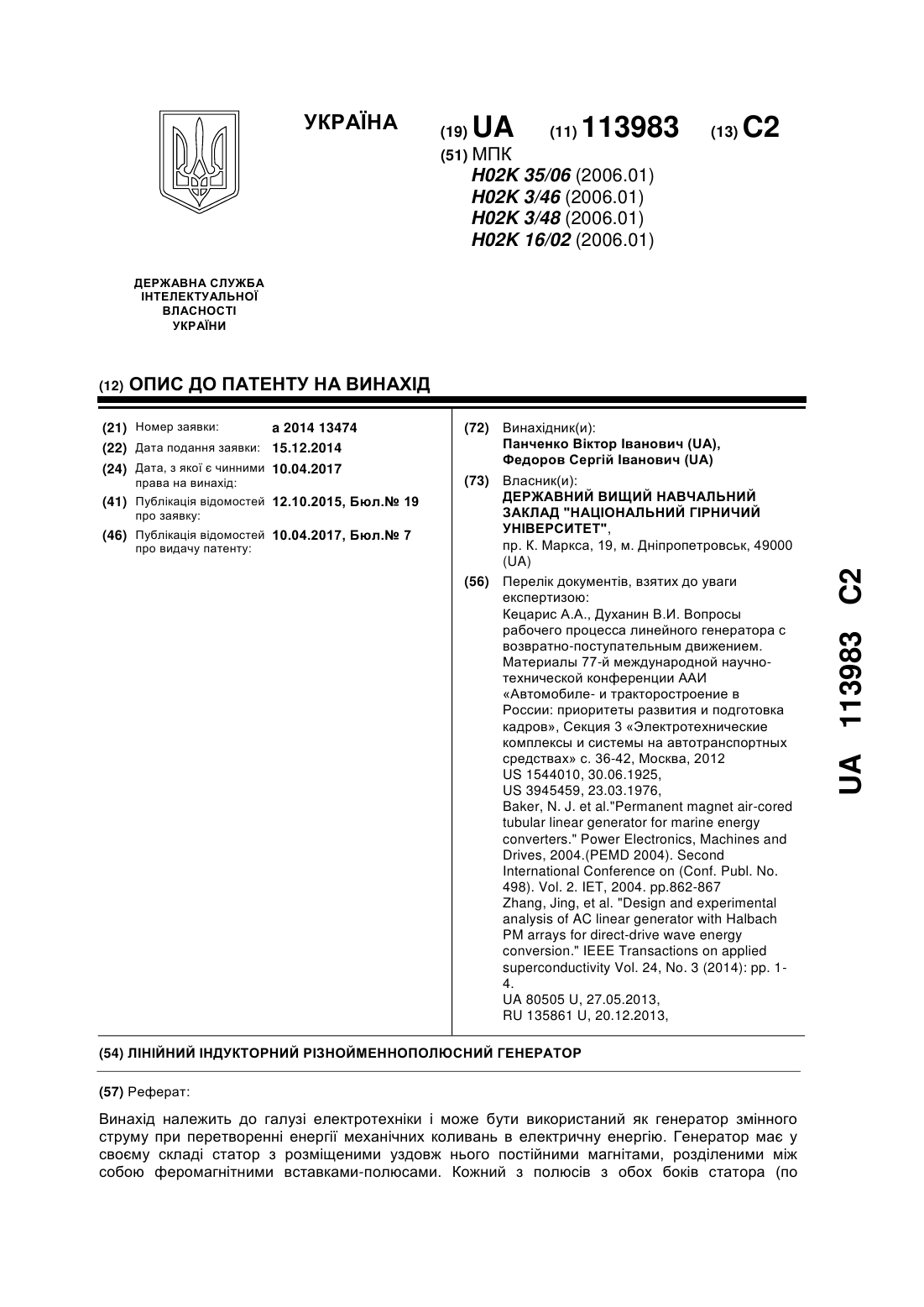

Номер патенту: 113983

Опубліковано: 10.04.2017

Автори: Панченко Віктор Іванович, Федоров Сергій Іванович

МПК: H02K 16/02, H02K 3/46, H02K 3/48 ...

Мітки: лінійний, генератор, індукторний, різнойменнополюсний

Формула / Реферат:

1. Лінійний індукторний різнойменнополюсний генератор, що містить зубчастий безобмотковий рухомий елемент та статор з розміщеними уздовж нього постійними магнітами, намагніченими у поздовжньому напряму і взаємно зустрічно, і з феромагнітними вставками-полюсами між ними та обмоткою змінного струму в пазах, виконаних з торців постійних магнітів, що охоплює феромагнітні вставки, який відрізняється тим, що статор виконано двостороннім по товщині...

Номер патенту: 112628

Опубліковано: 26.12.2016

Автор: Пігурський Олександр Володимирович

МПК: H02K 16/00, H02K 16/02

Мітки: машина, постійними, електрична, магнітами

Формула / Реферат:

Електрична машина, яка містить рухомі шихтовані магнітопроводи статора з кільцевими обмотками, розміщеними аксіально, та вузол струмопідводу, які розміщені на центральному валу, елементарні ротори з тороїдними активними поверхнями у вигляді постійних магнітів з почерговою полярністю з можливістю обертання, і розміщеними на валу контактними кільцями, яка відрізняється тим, що магнітопровід статора за радіальним напрямком виконано у вигляді...

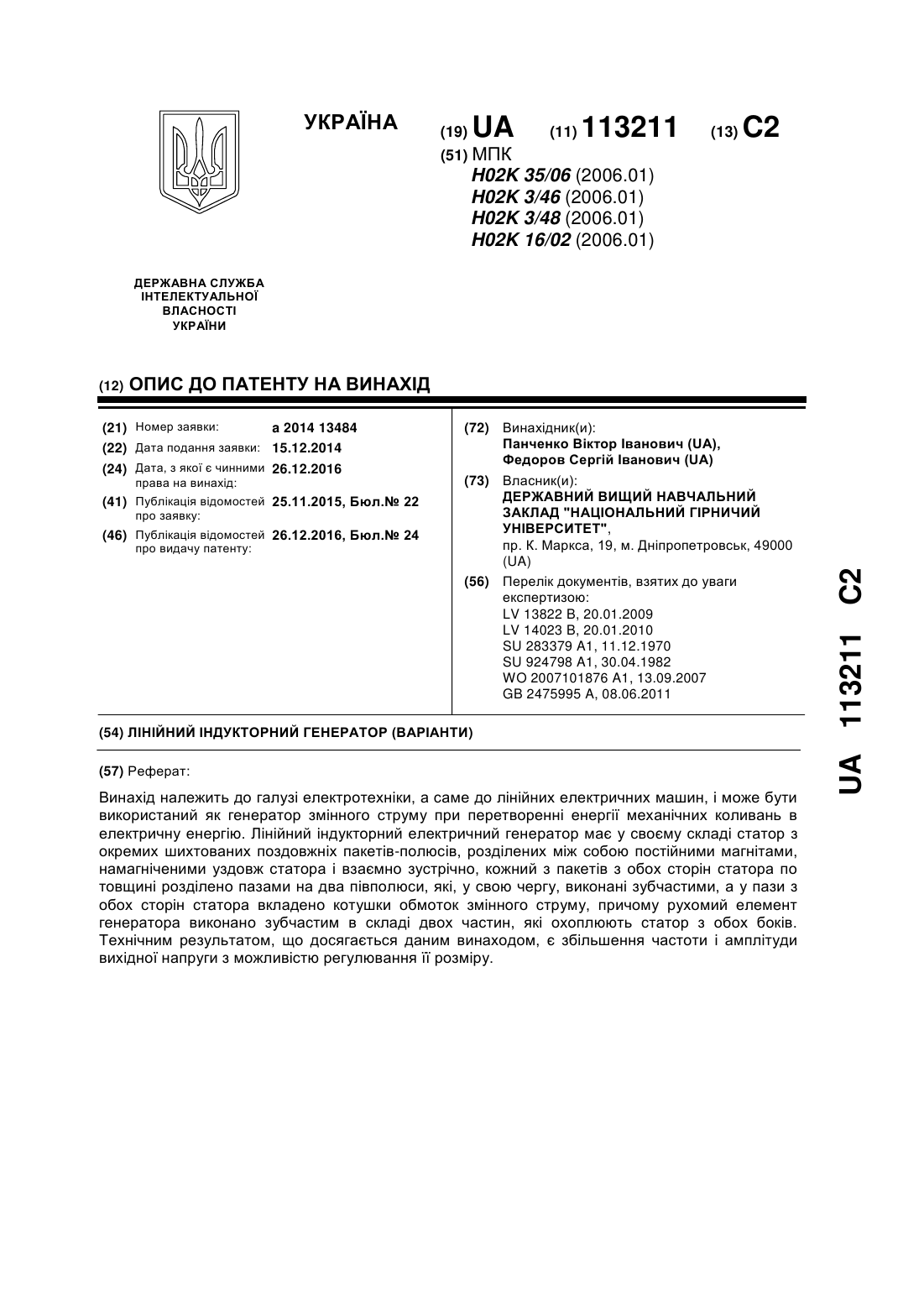

Номер патенту: 113211

Опубліковано: 26.12.2016

Автори: Федоров Сергій Іванович, Панченко Віктор Іванович

МПК: H02K 3/46, H02K 3/48, H02K 16/02 ...

Мітки: лінійний, генератор, індукторний, варіанти

Формула / Реферат:

1. Лінійний індукторний генератор, що включає плоский зубчастий безобмотковий ротор, статор з магнітопроводом із шихтованих повздовжніх пакета-полюса, розділеного пазом по довжині на два півполюси, і двох однакових півпакетів-півполюсів з пазами на їх краях, постійними магнітами між сусідніми півполюсами, намагніченими уздовж статора і взаємно зустрічно, та обмоткою змінного струму з двох котушок, вкладених в пази таким чином, що кожна з них...

Номер патенту: 108339

Опубліковано: 10.04.2015

Автор: Панченко Віктор Іванович

МПК: H02K 1/06, H02K 21/02, H02K 1/27, H02K 16/02 ...

Мітки: електрична, машина, дискова

Формула / Реферат:

Дискова електрична машина, що містить закріплений у корпусі двосторонній статор з тороїдним магнітопроводом і з котушками обмоток якоря у співвісних пазах на кожній з його сторін та двох, закріплених на обертовому валу, дискових роторів, оснащених постійними магнітами з осьовою намагніченістю та поперемінною полярністю, яка відрізняється тим, що введено обмотку підмагнічування, витки якої розміщено в пазах магнітопроводу статора з охопленням...
