H02K 21/26 — з обертовими якорями і нерухомими магнітами

Номер патенту: 123117

Опубліковано: 12.02.2018

Автори: Черкашина Галина Ігорівна, Жарков Віктор Якович, Шевченко Сергій Юрійович, Єремєєв Володимир Сергійович, Жарков Антон Вікторович, Лазуренко Олександр Павлович

МПК: F03D 7/06, F03D 1/06, F03D 3/06 ...

Мітки: ефективності, підвищеної, індукційними, вітропарк, когенераційний, спільним, вітроелектрогенератором, перетворювачами

Формула / Реферат:

1. Когенераційний вітропарк підвищеної продуктивності з індукційними перетворювачами і спільним вітроелектрогенератором, в якому кожен індукційний перетворювач містить нерухомий індуктор у вигляді дискових магнітопроводів із феромагнітного матеріалу з зубчастою будовою прилеглих поверхонь, з кільцевими обмотками збудження в кільцевих канавках, і рухомий сталевий диск, вкритий з обох боків шаром металу з підвищеною електропровідністю,...

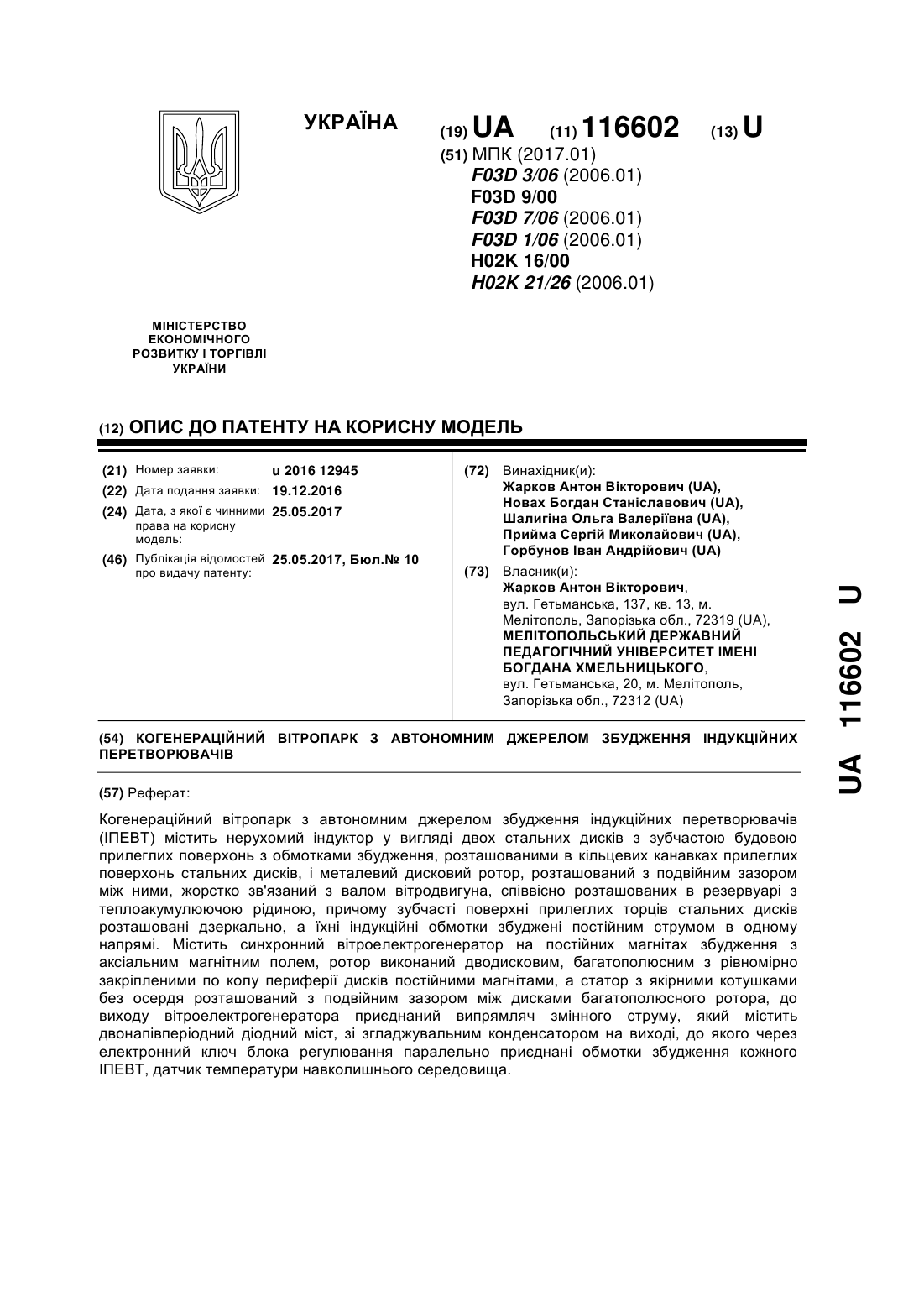

Номер патенту: 116602

Опубліковано: 25.05.2017

Автори: Прийма Сергій Миколайович, Жарков Антон Вікторович, Шалигіна Ольга Валеріївна, Горбунов Іван Андрійович, Новах Богдан Станіславович

МПК: F03D 7/06, F03D 3/06, F03D 1/06 ...

Мітки: джерелом, вітропарк, перетворювачів, автономним, когенераційний, збудження, індукційних

Формула / Реферат:

1. Когенераційний вітропарк з автономним джерелом збудження індукційних перетворювачів (ІПЕВТ), що містить нерухомий індуктор у вигляді двох стальних дисків з зубчастою будовою прилеглих поверхонь з обмотками збудження, розташованими в кільцевих канавках прилеглих поверхонь стальних дисків, і металевий дисковий ротор, розташований з подвійним зазором між ними, жорстко зв'язаний з валом вітродвигуна, співвісно розташованих в резервуарі з...

Номер патенту: 116510

Опубліковано: 25.05.2017

Автори: Новах Богдан Станіславович, Жарков Антон Вікторович, Галько Сергій Віталійович, Жарков Віктор Якович

МПК: F03D 7/06, F03D 1/06, H02K 16/02 ...

Мітки: дисковим, зіставним, двостаторний, постійними, ротором, магнітами, збудження, вітроелектрогенератор

Формула / Реферат:

1. Двостаторний вітроелектрогенератор з дисковим зіставним ротором і постійними магнітами збудження, що містить багатополюсний дисковий ротор з стальним магнітопроводом і рівномірно закріпленими на периферії диска постійними магнітами з чергуванням полюсів, нижній дисковий ротор, виконаний у вигляді стальної пластини, жорстко закріпленої на обертовому валу, з'єднаному з валом вітродвигуна, і дисковий статор з якірними котушками без осердя,...

Номер патенту: 116497

Опубліковано: 25.05.2017

Автори: Жарков Віктор Якович, Орловський Ігор Анатолійович, Жарков Антон Вікторович, Новах Богдан Станіславович

МПК: H02K 21/26, F03D 1/06, F03D 7/06 ...

Мітки: обмотки, вітроенергоустановка, статорної, обертання, перекомутацією, зміною, частоти

Формула / Реферат:

1. Вітроенергоустановка зі зміною частоти обертання перекомутацією статорної обмотки, що містить співвісно розташовані дводисковий багатополюсний ротор з постійними магнітами, дзеркально розташованими один до одного різнойменними полюсами, і дисковий статор з декількома якірними котушками без осердя, з'єднаними в статорну обмотку, закріпленими на периферії статорного диска, розташованого з зазором між дисками ротора, яка відрізняється тим, що...

Номер патенту: 116482

Опубліковано: 25.05.2017

Автори: Ломиш Владислав Степанович, Чепіжний Андрій Володимирович, Жарков Антон Вікторович, Новах Богдан Станіславович, Діордієв Володимир Тртфонович, Лучанінов Володимир Юрійович

МПК: H02K 21/26, F03D 7/06, F03D 1/06 ...

Мітки: малопотужний, дводисковим, постійних, ротором, вітроелектрогенератор, магнітах

Формула / Реферат:

Малопотужний вітроелектрогенератор з дводисковим ротором і постійними магнітами, що містить співвісно розташовані дводисковий ротор з закріпленими на периферії стальних дисків постійними магнітами з чергуванням полюсів в шаховому порядку, з'єднаний з вихідним валом вітродвигуна, і дисковий статор з якірними котушками без осердя, рівномірно розташованими на периферії статора, з зазором між дисками ротора, який відрізняється тим, що додатково...

Номер патенту: 106654

Опубліковано: 25.04.2016

Автор: Савельєв Ігор Миколайович

МПК: H02K 19/16, H02K 19/06, H02K 1/12 ...

Мітки: магнітоелектричний, мотор-генератор-стартер

Формула / Реферат:

1. Магнітоелектричний мотор-генератор-стартер, який містить корпус із немагнітного матеріалу з щонайменше частково розташованою в ньому щонайменше однією індуктивною котушкою, витки якої щонайменше частково охоплюють сердечник, який відрізняється тим, що сердечник сполучений з зовнішньою обоймою щонайменше одного підшипника, внутрішня обойма якого частково сполучена з корпусом, а витки індуктивної котушки розташовані щонайменше частково по...

Номер патенту: 102808

Опубліковано: 12.08.2013

Автори: Мелешкін Мирослав Михайлович, Борович Валерій Валерійович, Веретюк Сергій Володимирович

МПК: H02K 19/06, H02K 19/16, H02K 1/12 ...

Мітки: мотор-генератор, спосіб, енергії, електричної, генерування

Формула / Реферат:

1. Мотор-генератор, що включає корпус, статор з обмоткою, магнітопровід статора, ротор-індуктор, який відрізняється тим, що обмотка статора має вісь намотування, розташовану уздовж дуги кола, довжина магнітопроводу статора дорівнює довжині обмотки статора так, що крайні точки магнітопроводу збігаються з крайніми точками обмотки статора, при цьому, довжина обмотки не перевищує довжини півкола, а центральний кут утворений центральними лініями...

Номер патенту: 82359

Опубліковано: 25.07.2013

Автор: Трегуб Микола Іларіонович

МПК: H02K 19/20, H02P 9/10, H02K 21/26, H02K 19/16 ...

Мітки: електричну, перетворення, енергії, механічної, спосіб

Формула / Реферат:

Спосіб перетворення механічної енергії в електричну, що включає силову взаємодію механічного моменту приводу ротора з електромагнітним моментом потокозчеплення в електромагнітній системі ротор-статор і комутацію імпульсного струму в обмотці статора, який відрізняється тим, що імпульс струму в обмотку збудження, встановлену на магнітопроводі статора подається в момент початку перекривання зубцевим осердям ротора повітряного простору між...

Номер патенту: 102445

Опубліковано: 10.07.2013

Автор: Трегуб Микола Іларіонович

МПК: H02K 21/26, H02K 19/16, H02K 19/20, H02P 9/10 ...

Мітки: електричну, механічної, перетворення, спосіб, енергії

Формула / Реферат:

Спосіб перетворення механічної енергії в електричну, що полягає в силовій взаємодії моменту механічного приводу активної частини ротора з електромагнітним моментом статора і подачею в обмотку збудження статора імпульсів постійного струму, який відрізняється тим, що в обмотку збудження статора подають імпульс постійного струму незмінної полярності на початку перекривання феромагнітним зубцем ротора повітряного простору між полюсами статора і...
