H02M 5/04 — за допомогою статичних перетворювачів

Номер патенту: 105658

Опубліковано: 25.03.2016

Автори: Бурма Микола Гаврилович, Рой Юрій Вікторович, Рой Віктор Федорович

МПК: H02M 5/04

Мітки: напруги, стабілізатор

Формула / Реферат:

Стабілізатор напруги з корекцією форми живильного струму, який містить діодний міст, до виходу якого приєднані датчик вихідної напруги моста та середня точка первинної обмотки силового трансформатора, два електронних ключі, входи яких приєднані до різних кінців первинної обмотки силового трансформатора, а виходи ключів - до датчика струму, датчика вихідної напруги стабілізатора, вихід якого з'єднаний із входом підсилювача сигналу розбалансу,...

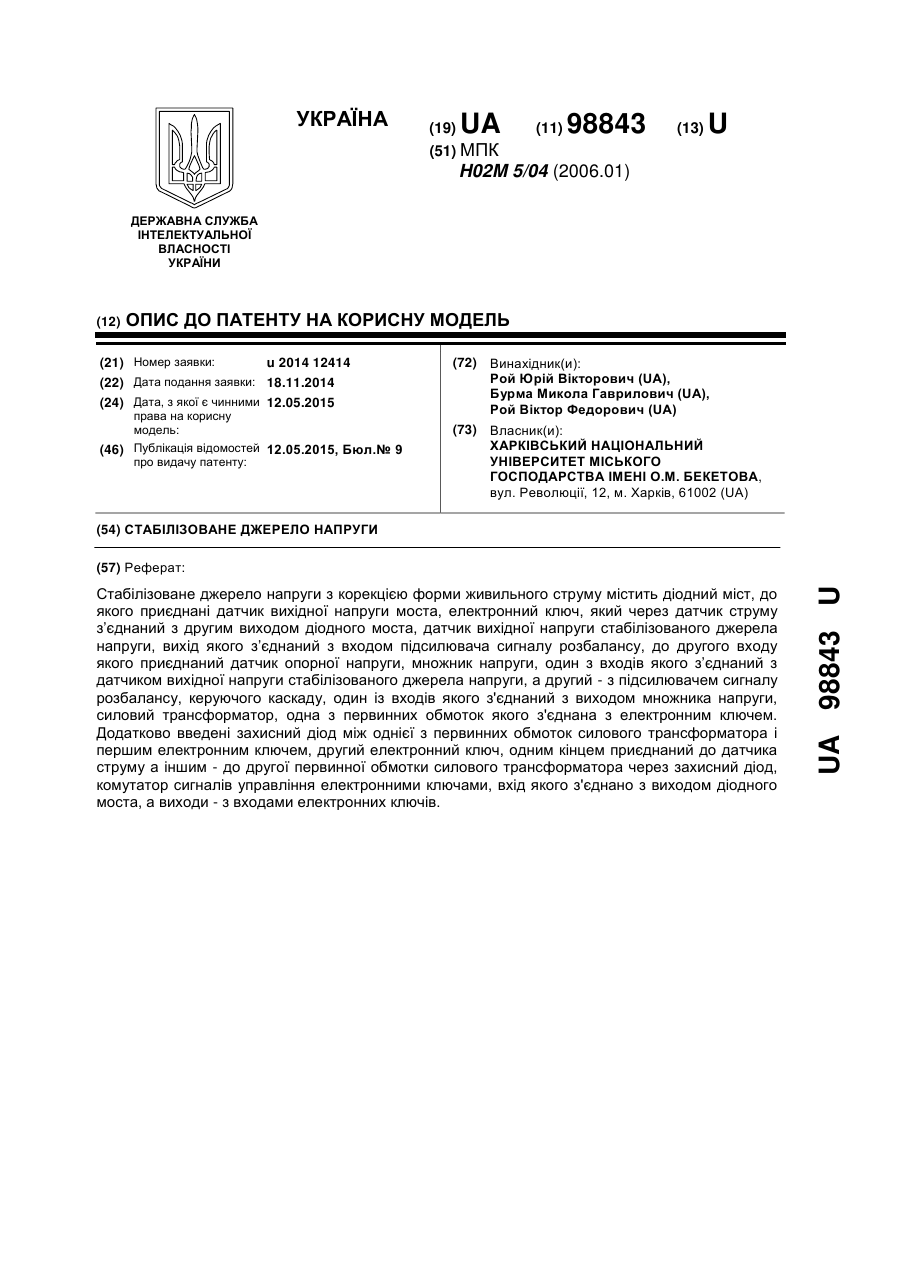

Номер патенту: 98843

Опубліковано: 12.05.2015

Автори: Рой Юрій Вікторович, Рой Віктор Федорович, Бурма Микола Гаврилович

МПК: H02M 5/04

Мітки: джерело, напруги, стабілізоване

Формула / Реферат:

Стабілізоване джерело напруги з корекцією форми живильного струму, яке містить діодний міст, до якого приєднані датчик вихідної напруги моста, електронний ключ, який через датчик струму з’єднаний з другим виходом діодного моста, датчик вихідної напруги стабілізованого джерела напруги, вихід якого з’єднаний з входом підсилювача сигналу розбалансу, до другого входу якого приєднаний датчик опорної напруги, множник напруги, один з входів якого...

Номер патенту: 95055

Опубліковано: 25.06.2011

Автор: Мірошник Олександр Олександрович

МПК: H02M 5/04, H02J 3/12, H02P 13/00 ...

Мітки: пристрій, безконтактного, зустрічним, відгалужень, трансформатора, регулюванням, перемикання, силового

Формула / Реферат:

Пристрій для безконтактного перемикання відгалужень силового трансформатора з зустрічним регулюванням, що містить симістори, підключені до відгалужень первинної обмотки трансформатора, блок керування, блок живлення, блок перемикань, причому перші входи третього, четвертого, п'ятого та шостого симісторів з'єднані з відгалуженнями фази А первинної обмотки трансформатора, перші входи дев'ятого, десятого, одинадцятого та дванадцятого симісторів...

Номер патенту: 93103

Опубліковано: 10.01.2011

Автор: Бутенко Олег Григорович

МПК: G01R 15/00, H01F 27/30, H01F 21/00 ...

Мітки: індуктивний, напруги, подільник

Формула / Реферат:

1. Індуктивний подільник напруги, що містить осердя і обмотку, виконану з секційних обмоток з виводами, з'єднаних узгоджено-послідовно між собою, який відрізняється тим, що обмотка утворена одночасним рівномірно-послідовним укладанням за всією довжиною осердя в кілька шарів, шар за шаром, витків шлейфа з проводів, крайні з яких є захисними проводами, між якими розташовані робочі проводи, при цьому в кожному наступному шарі секції укладені у...
