Пристрій для безконтактного перемикання відгалужень силового трансформатора з зустрічним регулюванням

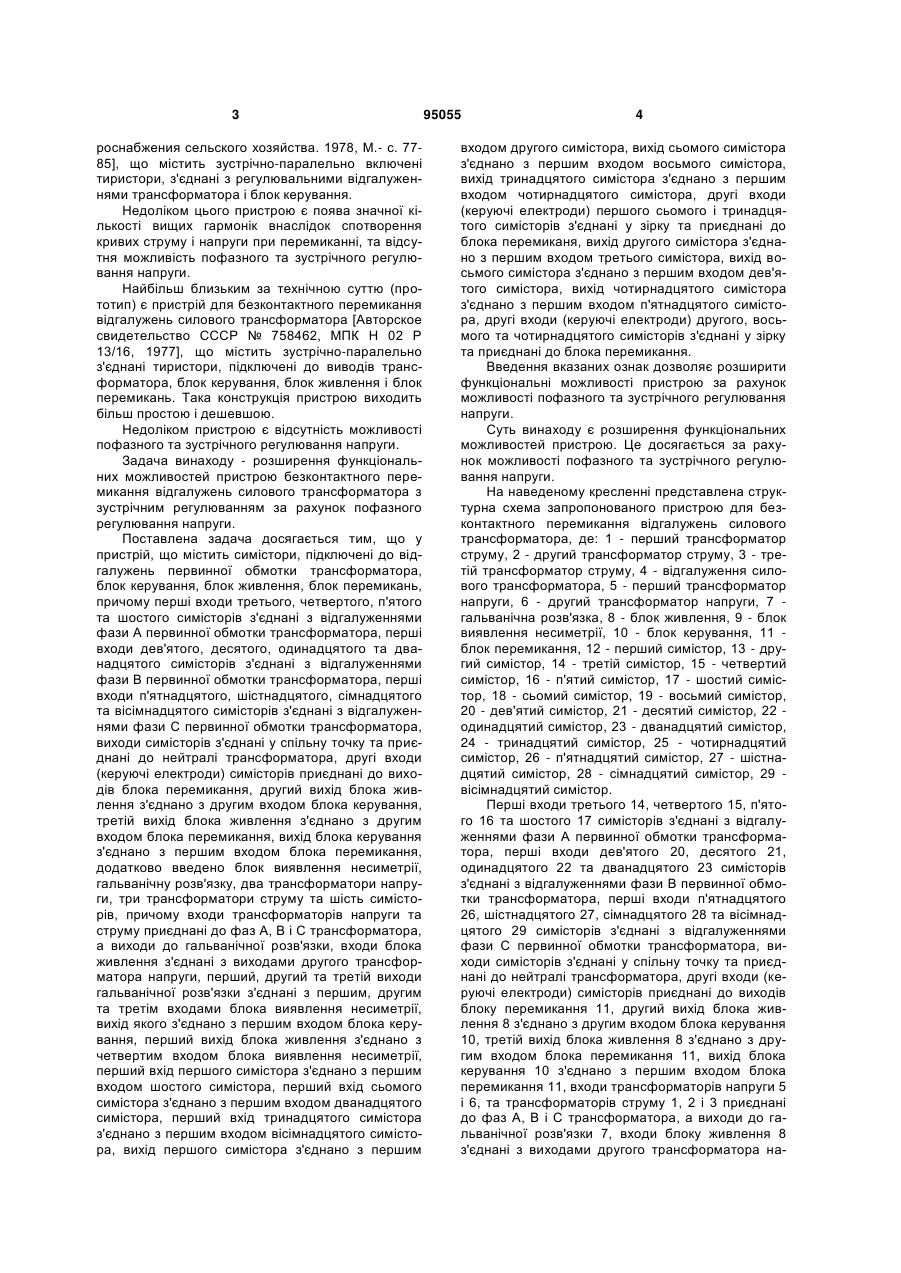

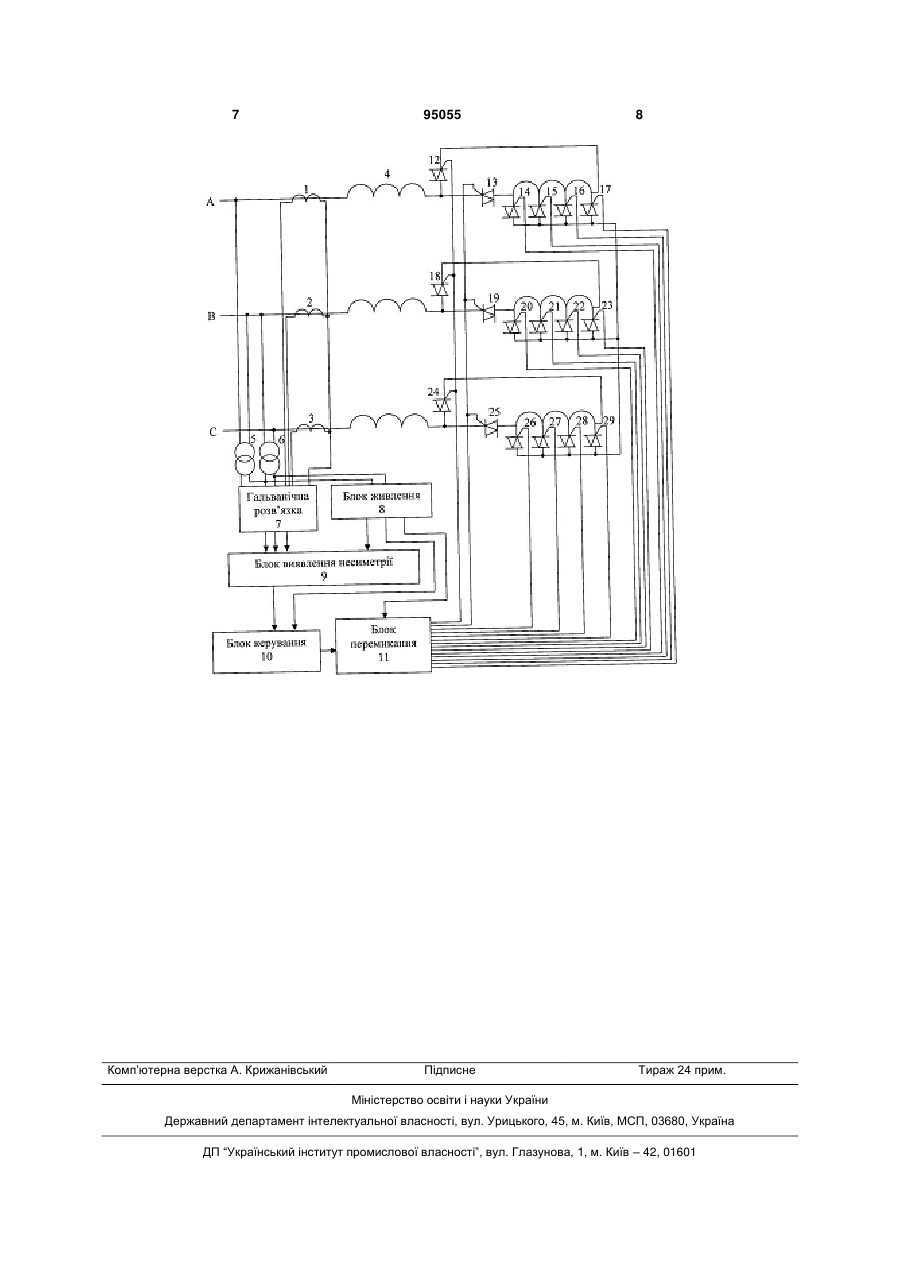

Пристрій для безконтактного перемикання відгалужень силового трансформатора з зустрічним регулюванням, що містить симістори, підключені до відгалужень первинної обмотки трансформатора, блок керування, блок живлення, блок перемикань, причому перші входи третього, четвертого, п'ятого та шостого симісторів з'єднані з відгалуженнями фази А первинної обмотки трансформатора, перші входи дев'ятого, десятого, одинадцятого та дванадцятого симісторів з'єднані з відгалуженнями фази В первинної обмотки трансформатора, перші входи п'ятнадцятого, шістнадцятого, сімнадцятого та вісімнадцятого симісторів з'єднані з відгалуженнями фази С первинної обмотки трансформатора, виходи симісторів з'єднані у спільну точку та приєднані до нейтралі трансформатора, другі входи (керуючі електроди) симісторів приєднані до виходів блока перемикання, другий вихід блока живлення з'єднано з другим входом блока керування, третій вихід блока живлення з'єднано з другим входом блока перемикання, вихід блока керування з'єднано з першим входом блока перемикання, який відрізняється тим, що C2 2 UA 1 3 роснабжения сельского хозяйства. 1978, М.- с. 7785], що містить зустрічно-паралельно включені тиристори, з'єднані з регулювальними відгалуженнями трансформатора і блок керування. Недоліком цього пристрою є поява значної кількості вищих гармонік внаслідок спотворення кривих струму і напруги при перемиканні, та відсутня можливість пофазного та зустрічного регулювання напруги. Найбільш близьким за технічною суттю (прототип) є пристрій для безконтактного перемикання відгалужень силового трансформатора [Авторское свидетельство СССР № 758462, МПК Н 02 Р 13/16, 1977], що містить зустрічно-паралельно з'єднані тиристори, підключені до виводів трансформатора, блок керування, блок живлення і блок перемикань. Така конструкція пристрою виходить більш простою і дешевшою. Недоліком пристрою є відсутність можливості пофазного та зустрічного регулювання напруги. Задача винаходу - розширення функціональних можливостей пристрою безконтактного перемикання відгалужень силового трансформатора з зустрічним регулюванням за рахунок пофазного регулювання напруги. Поставлена задача досягається тим, що у пристрій, що містить симістори, підключені до відгалужень первинної обмотки трансформатора, блок керування, блок живлення, блок перемикань, причому перші входи третього, четвертого, п'ятого та шостого симісторів з'єднані з відгалуженнями фази А первинної обмотки трансформатора, перші входи дев'ятого, десятого, одинадцятого та дванадцятого симісторів з'єднані з відгалуженнями фази В первинної обмотки трансформатора, перші входи п'ятнадцятого, шістнадцятого, сімнадцятого та вісімнадцятого симісторів з'єднані з відгалуженнями фази С первинної обмотки трансформатора, виходи симісторів з'єднані у спільну точку та приєднані до нейтралі трансформатора, другі входи (керуючі електроди) симісторів приєднані до виходів блока перемикання, другий вихід блока живлення з'єднано з другим входом блока керування, третій вихід блока живлення з'єднано з другим входом блока перемикання, вихід блока керування з'єднано з першим входом блока перемикання, додатково введено блок виявлення несиметрії, гальванічну розв'язку, два трансформатори напруги, три трансформатори струму та шість симісторів, причому входи трансформаторів напруги та струму приєднані до фаз А, В і С трансформатора, а виходи до гальванічної розв'язки, входи блока живлення з'єднані з виходами другого трансформатора напруги, перший, другий та третій виходи гальванічної розв'язки з'єднані з першим, другим та третім входами блока виявлення несиметрії, вихід якого з'єднано з першим входом блока керування, перший вихід блока живлення з'єднано з четвертим входом блока виявлення несиметрії, перший вхід першого симістора з'єднано з першим входом шостого симістора, перший вхід сьомого симістора з'єднано з першим входом дванадцятого симістора, перший вхід тринадцятого симістора з'єднано з першим входом вісімнадцятого симістора, вихід першого симістора з'єднано з першим 95055 4 входом другого симістора, вихід сьомого симістора з'єднано з першим входом восьмого симістора, вихід тринадцятого симістора з'єднано з першим входом чотирнадцятого симістора, другі входи (керуючі електроди) першого сьомого і тринадцятого симісторів з'єднані у зірку та приєднані до блока перемиканя, вихід другого симістора з'єднано з першим входом третього симістора, вихід восьмого симістора з'єднано з першим входом дев'ятого симістора, вихід чотирнадцятого симістора з'єднано з першим входом п'ятнадцятого симістора, другі входи (керуючі електроди) другого, восьмого та чотирнадцятого симісторів з'єднані у зірку та приєднані до блока перемикання. Введення вказаних ознак дозволяє розширити функціональні можливості пристрою за рахунок можливості пофазного та зустрічного регулювання напруги. Суть винаходу є розширення функціональних можливостей пристрою. Це досягається за рахунок можливості пофазного та зустрічного регулювання напруги. На наведеному кресленні представлена структурна схема запропонованого пристрою для безконтактного перемикання відгалужень силового трансформатора, де: 1 - перший трансформатор струму, 2 - другий трансформатор струму, 3 - третій трансформатор струму, 4 - відгалуження силового трансформатора, 5 - перший трансформатор напруги, 6 - другий трансформатор напруги, 7 гальванічна розв'язка, 8 - блок живлення, 9 - блок виявлення несиметрії, 10 - блок керування, 11 блок перемикання, 12 - перший симістор, 13 - другий симістор, 14 - третій симістор, 15 - четвертий симістор, 16 - п'ятий симістор, 17 - шостий симістор, 18 - сьомий симістор, 19 - восьмий симістор, 20 - дев'ятий симістор, 21 - десятий симістор, 22 одинадцятий симістор, 23 - дванадцятий симістор, 24 - тринадцятий симістор, 25 - чотирнадцятий симістор, 26 - п'ятнадцятий симістор, 27 - шістнадцятий симістор, 28 - сімнадцятий симістор, 29 вісімнадцятий симістор. Перші входи третього 14, четвертого 15, п'ятого 16 та шостого 17 симісторів з'єднані з відгалуженнями фази А первинної обмотки трансформатора, перші входи дев'ятого 20, десятого 21, одинадцятого 22 та дванадцятого 23 симісторів з'єднані з відгалуженнями фази В первинної обмотки трансформатора, перші входи п'ятнадцятого 26, шістнадцятого 27, сімнадцятого 28 та вісімнадцятого 29 симісторів з'єднані з відгалуженнями фази С первинної обмотки трансформатора, виходи симісторів з'єднані у спільну точку та приєднані до нейтралі трансформатора, другі входи (керуючі електроди) симісторів приєднані до виходів блоку перемикання 11, другий вихід блока живлення 8 з'єднано з другим входом блока керування 10, третій вихід блока живлення 8 з'єднано з другим входом блока перемикання 11, вихід блока керування 10 з'єднано з першим входом блока перемикання 11, входи трансформаторів напруги 5 і 6, та трансформаторів струму 1, 2 і 3 приєднані до фаз А, В і С трансформатора, а виходи до гальванічної розв'язки 7, входи блоку живлення 8 з'єднані з виходами другого трансформатора на 5 пруги 6, перший, другий та третій виходи гальванічної розв'язки 7 з'єднані з першим, другим та третім входами блоку виявлення несиметрії 9, вихід якого з'єднано з першим входом блоку керування 10, перший вихід блоку живлення 8 з'єднано з четвертим входом блоку виявлення несиметрії 9, перший вхід першого 12 симістора з'єднано з першим входом шостого 17 симістора, перший вхід сьомого 18 симістора з'єднано з першим входом дванадцятого 23 симістора, перший вхід тринадцятого 24 симістора з'єднано з першим входом вісімнадцятого 29 симістора, вихід першого 12 симістора з'єднано з першим входом другого 13 симістора, вихід сьомого 18 симістора з'єднано з першим входом восьмого 19 симістора, вихід тринадцятого 24 симістора з'єднано з першим входом чотирнадцятого 25 симістора, другі входи (керуючі електроди) першого 12, сьомого 18 і тринадцятого 24 симісторів з'єднані у зірку та приєднані до блока перемиканя 11, вихід другого 13 симістора з'єднано з першим входом третього 14 симістора, вихід восьмого 19 симістора з'єднано з першим входом дев'ятого 20 симістора, вихід чотирнадцятого 25 симістора з'єднано з першим входом п'ятнадцятого 26 симістора, другі входи (керуючі електроди) другого 13, восьмого 19 та чотирнадцятого 25 симісторів з'єднані у зірку та приєднані до блока перемикання 11. Пристрій функціонує таким чином. Значення напруги від фаз А, В, С через трансформатори струму 1, 2 і 3, та напруги 5 і 6, надходить на гальванічну розв'язку 7, далі з гальванічної розв'язки 7 значення напруг з першого, другого та третього виходів надходить на перший, другий та третій входи блока виявлення несиметрії 9. З виходу блока виявлення несиметрії 9 отримані значення надходять на перший вхід блока керування 10. Блок керування 10 виконує пофазне порівняння значення напруг та струмів. Після порівняння блок керування 10 дає команду на блок перемикання 11 на пофазне відкривання або закривання того чи іншого симістора, причому в кожній фазі можуть відкритися або закриватися різні симістори таким чином, щоб значення напруги на затискачах вторинної обмотки трансформатора було симетричним. Блок керування 10, блок виявлення несиметрії 9 та блок перемикання 11 живляться від блока живлення 8. 95055 6 Наприклад, якщо на блок керування 10 прийшли значення напруги UAUB>UC
