H04N 5/66 — перетворення електричної інформації в світлову інформацію

Номер патенту: 66578

Опубліковано: 10.01.2012

Автори: Сидоров Кирило Ігорович, Буданцов Олександр Олександрович

МПК: H04N 5/66

Мітки: дисплей, програмований, ландшафтний, інтерактивний, електромеханічний

Формула / Реферат:

1. Електромеханічний ландшафтний програмований інтерактивний дисплей, що відображує побудову малюнка, який утворюється з елементів, що рухаються, розташованих перпендикулярно до площини, щодо якої вони виконані такими, що вільно переміщаються, при цьому вони повністю не виходять за її площину, а елементи, що рухаються, розташовані один від одного на відстані, який відрізняється тим, що елементи, що рухаються, виконані у вигляді масиву...

Номер патенту: 52758

Опубліковано: 10.09.2010

Автори: Дорощенков Геннадій Дмитрович, Кожем'яко Володимир Прокопович, М'яснянкіна Сніжана Володимирівна, Дусанюк Сергій Вікторович

МПК: H04N 5/66

Мітки: відтворення, зображення, пристрій

Формула / Реферат:

Пристрій для відтворення зображення, який містить відеопроцесорний блок, інформаційні виходи якого з'єднані з відповідними інформаційними входами блока регістрів, виходи якого з'єднані з відповідними N вертикальними шинами блока відображення, який містить M´N комірок зображення, кожна ij-та комірка зображення з яких містить світловипромінювальний елемент та n-розрядний зсувний регістр, вихід старшого розряду якого...

Номер патенту: 49579

Опубліковано: 26.04.2010

Автори: Дорощенков Геннадій Дмитрович, Дусанюк Сергій Вікторович, Кожем'яко Володимир Прокопович, Ігнатенко Олександр Григорович

МПК: H04N 5/66

Мітки: екран, відтворення, зображень, напівтонових, матричний

Формула / Реферат:

Матричний екран для відтворення напівтонових зображень, який містить MxN комірок зображення та горизонтальних і вертикальних шин, причому кожна ij-та комірка зображення містить зсувний регістр, логічні елементи І, логічний елемент АБО та світловипромінювальний елемент, який відрізняється тим, що в кожну ij-ту комірку зображення введено логічний елемент І-НІ, вихід якого з'єднаний зі світловипромінювальним елементом, перший вхід з'єднаний з...

Номер патенту: 38680

Опубліковано: 12.01.2009

Автори: Поплавський Анатолій Вацлавович, Дорощенков Геннадій Дмитрович, М'яснянкіна Сніжана Володимирівна, Кожем'яко Володимир Прокопович

МПК: H04N 5/66

Мітки: пристрій, матричному, відтворення, зображення, екрані

Формула / Реферат:

1. Пристрій для відтворення зображення на матричному екрані, що містить відеопроцесорний блок, інформаційні виходи та виходи керування якого з'єднані з відповідними інформаційними входами та входами керування N блоків оперативної пам'яті та N модулів відображення, горизонтальні шини кожного з яких з'єднані з виходами відповідного N блока розгортки, а вертикальні шини - з виходами відповідного N блока послідовно-паралельних регістрів, який...

Номер патенту: 37999

Опубліковано: 25.12.2008

Автори: Дмитрук Віта Віталіївна, Прудиус Пилип Григорович, Белік Наталія Володимирівна, Кожем'яко Володимир Прокопович

МПК: H04N 5/66

Мітки: матричний, зображень, відображення, екран, біомедичних

Формула / Реферат:

Матричний екран для відображення біомедичних зображень, що містить M´N світловипромінюючих комірок 2-i-j, де і³М, j³N, першу і другу шини живлення, першу, другу, третю і четверту шини керування,генератор імпульсів, лічильник, інвертор, перший і другий ключі, який відрізняється тим, що в нього введено блок початкового запуску, що містить резистор, світлодіод і елемент затримки, перший і другий тригери, перший і другий...

Номер патенту: 35640

Опубліковано: 25.09.2008

Автори: Куличок Олександр Володимирович, Борбич Михайло Павлович, Дорощенков Геннадій Дмитрович, Волонтир Людмила Олексіївна

МПК: H04N 5/66

Мітки: матричному, пристрій, відтворення, зображення, екрані

Формула / Реферат:

Пристрій для відтворення зображення на матричному екрані, що містить набірний матричний екран з N модулів, кожен з яких містить однакову кількість комірок зображення, з'єднаних з n та m шинами керування, з яких n з'єднані з n виходами відповідного з N блока пам'яті та регістрів, входи якого з'єднані з виходами відеопроцесорного блока, причому кожний блок пам'яті та регістрів містить і його n виходами є виходи n-розрядного блока...

Номер патенту: 33244

Опубліковано: 10.06.2008

Автори: Дорощенков Геннадій Дмитрович, Павлов Сергій Володимирович, Куличок Олександр Володимирович, Борбич Михайло Павлович

МПК: H04N 5/66

Мітки: матричного, модуль, екрана

Формула / Реферат:

Модуль матричного екрана, який містить М рядків по N комірок зображення, кожна з яких містить світловипромінювальний елемент, з'єднаний з виходом елемента комутації, який відрізняється тим, що в кожний рядок означеного модуля матричного екрана введено два N/2-розрядних регістри зсуву з виходами з кожного розряду, два паралельних регістри та N елементів І, причому N/2 виходів першого регістру зсуву з'єднані з відповідними інформаційними...

Номер патенту: 31854

Опубліковано: 25.04.2008

Автори: Кожем'яко Володимир Прокопович, Дорощенков Геннадій Дмитрович, Тодорашко Наталія Іванівна, Волонтир Людмила Олексіївна

МПК: H04N 5/66

Мітки: зображень, відтворення, кольорових, екран, напівтонових, матричний

Формула / Реферат:

Матричний екран для відтворення напівтонових кольорових зображень, який містить  комірок зображення, кожна ij-та комірка зображення містить елемент комутації, вихід якого з'єднаний з світловипромінювальним елементом, який відрізняється тим, що в нього введено  D-тригерів, причому інформаційний вхід D і...

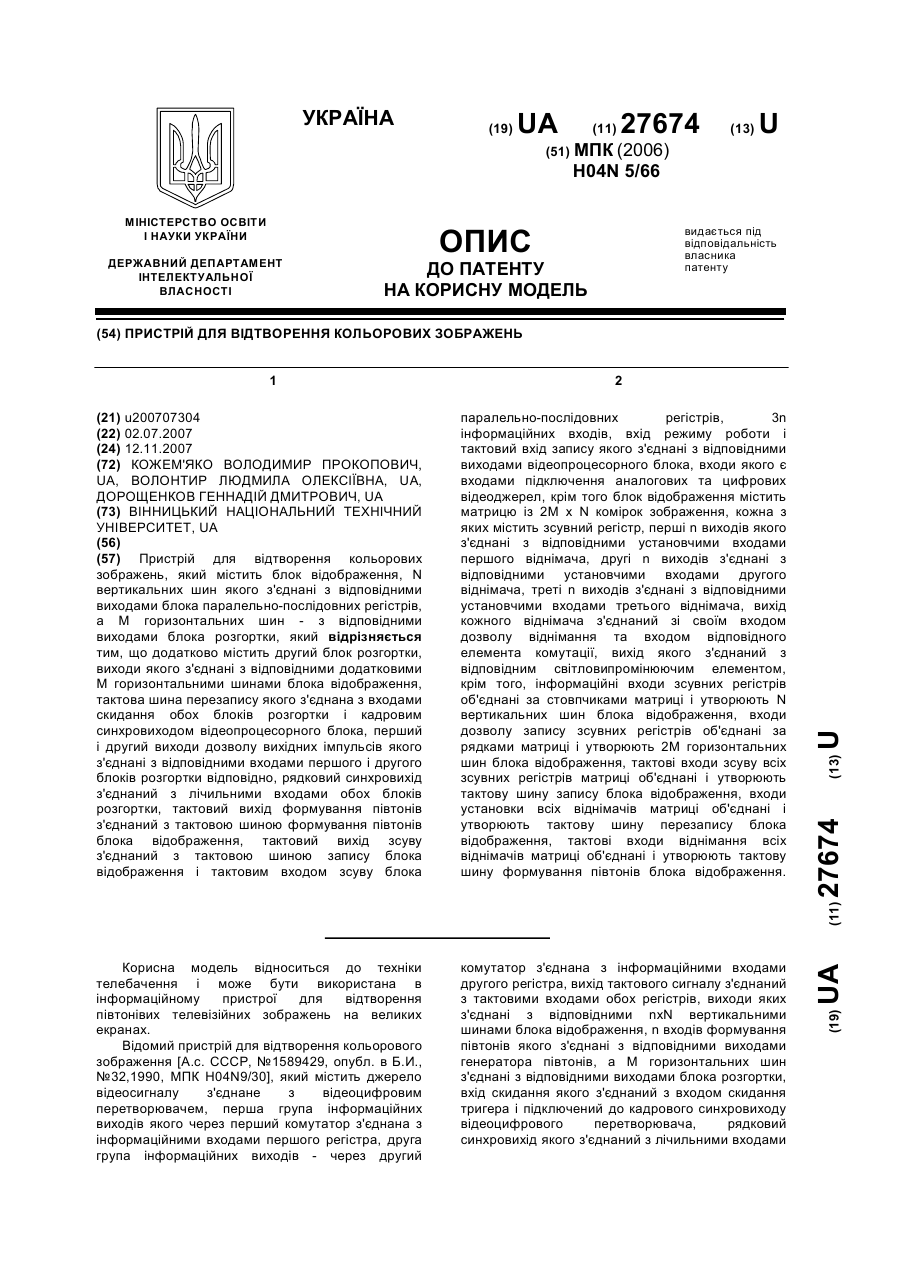

Номер патенту: 27674

Опубліковано: 12.11.2007

Автори: Кожем'яко Володимир Прокопович, Волонтир Людмила Олексіївна, Дорощенков Геннадій Дмитрович

МПК: H04N 5/66

Мітки: пристрій, зображень, кольорових, відтворення

Формула / Реферат:

Пристрій для відтворення кольорових зображень, який містить блок відображення, N вертикальних шин якого з'єднані з відповідними виходами блока паралельно-послідовних регістрів, а М горизонтальних шин - з відповідними виходами блока розгортки, який відрізняється тим, що додатково містить другий блок розгортки, виходи якого з'єднані з відповідними додатковими М горизонтальними шинами блока відображення, тактова шина перезапису якого з'єднана з...

Номер патенту: 26529

Опубліковано: 25.09.2007

Автори: Михальчук Вікторія Сергіївна, Кожем'яко Володимир Прокопович, Дорощенков Геннадій Дмитрович, Волонтир Людмила Олексіївна

МПК: H04N 5/66

Мітки: матричний, екран, напівтонових, відтворення, зображень

Формула / Реферат:

Матричний екран для відтворення напівтонових зображень, який містить MxN комірок зображення, кожна ij-а комірка зображення містить зсувний регістр, вхід дозволу запису інформації, інформаційний вхід і тактовий вхід якого з'єднані відповідно з i-ю горизонтальною, j-ю вертикальною шинами і тактовою шиною запису інформації матричного екрана, який відрізняється тим, що в нього введено MxN від'ємників, причому n встановлювальних входів ij-o...

Номер патенту: 21519

Опубліковано: 16.12.1997

Автори: Чумаков Сергій Петрович, Манько Леонтій Петрович

МПК: H04N 5/66, H04N 9/16

Мітки: пристрій, мультиекрані, зображень, відображення, реалізує, спосіб, телевізійних, комп'ютерних

Формула / Реферат:

1. Способ воспроизведения телевизионных и компьютерных изображений на мультиэкране, со­стоящем из мониторов (дисплеев) или проекцион­ных блоков, расположенных соответственно строкам и столбцам, включающий ввод оригиналь­ных изображений и/или ввод оцифрованных виде­оданных от видеоисточника по фрагментам, каждый из которых соответствует части полного изображе­ния и отображается на соответствующем мониторе мультиэкрана, в запоминающее...

Номер патенту: 14808

Опубліковано: 18.02.1997

Автори: Дорощенков Генадій Дмитрович, Бойван Анатолій Васильович, Кожем'яко Володимир Прокопович

МПК: H04N 5/66

Мітки: екрані, пристрою, відтворення, модуль, великому, зображення

Формула / Реферат:

1. Модуль устройства для воспроизведения изображения на большом экране, содержащий два блока памяти и блок отображения в виде матрицы, анодные и катодные входы которой подключены соответственно к выходам блока анодной и блока катодной развертки, отличающийся тем, что он дополнительно содержит два контроллера блоков памяти, коммутатор - мультиплексор и блок тактовых и управляющих сигналов, тактовый выход которого подключен к тактовым входам...
