Настенко Григорій Федорович

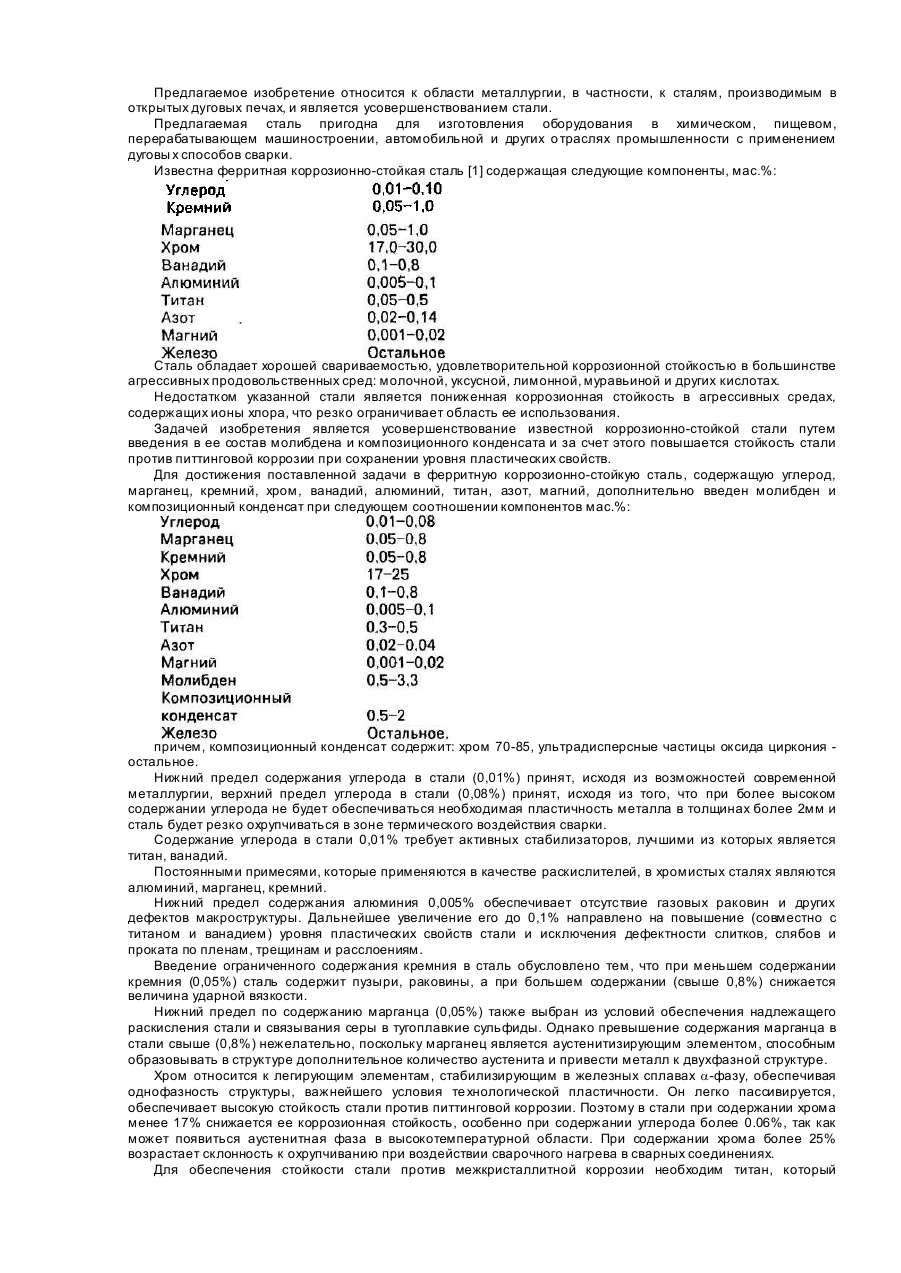

Феритна корозійностійка сталь
Номер патенту: 19293
Опубліковано: 25.12.1997
Автори: Ульянов Володимир Ілліч, Ющенко Костянтин Андрійович, Яськін Владімір Ніколаєвіч, Сорокіна Наталья Алєксандровна, Макарєвіч Алєксандр Ніколаєвіч, Морозова Раіса Іванівна, Олейчік Владімір Ільіч, Мокров Євгєній Васільєвіч, Максутов Рахшат Фасхєєвіч, Каховський Юрій Миколайович, Настенко Григорій Федорович
МПК: C22C 38/28
Мітки: корозійностійка, феритна, сталь
Формула / Реферат:
Ферритная коррозионно-стойкая сталь, содержащая углерод, марганец, кремний, хром, ванадий, алюминий, титан, азот, магний, железо, отличающаяся тем, что она дополнительно содержит молибден и композиционный конденсат при следующем соотношении компонентов, мас.%:причем, композиционный конденсат содержит: хром 70-85, ультрадисперсные частицы оксида циркония - остальное.
Феритна корозійностійка сталь
Номер патенту: 19977
Опубліковано: 25.12.1997
Автори: Морозова Раїса Іванівна, Настенко Григорій Федорович, Смірнов Володимир Миколайович, Сергієнко Станіслав Леонідович, Король Леонід Наумович, Казаков Сергій Сергійович, Каховський Юрій Миколайович, Ющенко Костянтин Андрійович
МПК: C22C 38/28
Мітки: феритна, корозійностійка, сталь
Формула / Реферат:
Ферритная коррозионно-стойкая сталь, содержащая углерод, марганец, кремний, хром, ванадий, алюминий, титан, азот, магний, железо, отличающаяся тем, что она дополнительно содержит никель, медь, цирконий, церий при следующем соотношении компонентов, мас.%:

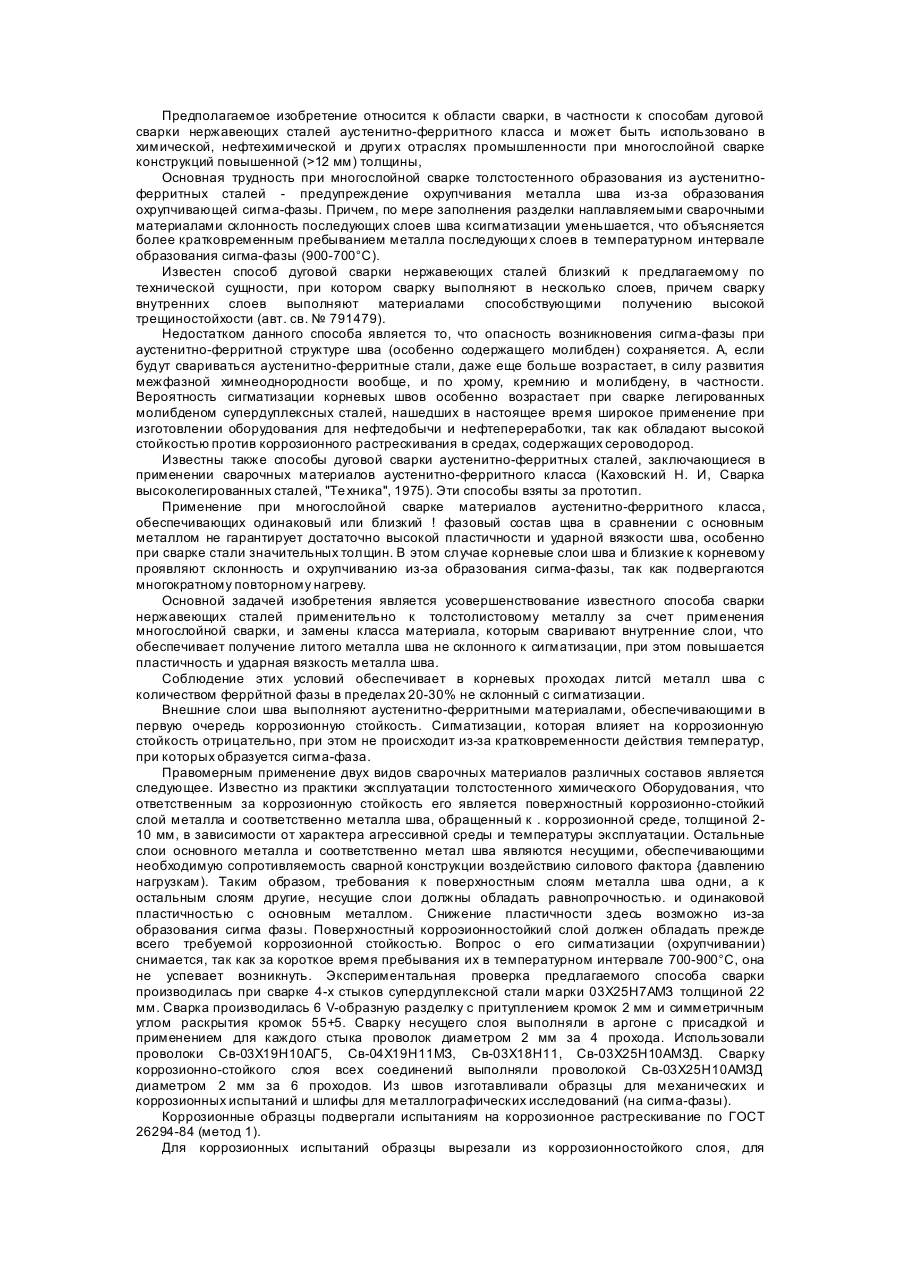

Спосіб дугового зварювання
Номер патенту: 14521
Опубліковано: 09.01.1997
Автори: Пестов Валерій Аркадійович, Настенко Григорій Федорович, Ющенко Костянтин Андрійович, Денісенко Алла Василівна, Фадєєва Галина Вікторівна, Каховський Юрій Миколайович, Авдєєва Олександра Кузьмівна
МПК: B23K 9/00, B23K 28/00
Мітки: дугового, спосіб, зварювання
Формула / Реферат:
Способ дуговой сварки двухфазных нержавеющих сталей, чувствительных к охрупчиванию под действием сварочного нагрева, работающих в агрессивных средах, осуществляемый коррозионно-стойкими сварочными материалами, отличающийся тем, что сварку производят в несколько слоев, причем, внутренний слой, являющийся несущим и несоприкасающийся с агрессивной средой, выполняют высокопрочными аустенитными материалами нелегированными молибденом, а сварку...
