Шевченко Станіслав Антонович

Номер патенту: 21499

Опубліковано: 16.12.1997

Автори: Шевченко Станіслав Антонович, Панченко Сергій Володимирович

Мітки: порівняння, пристрій

Формула / Реферат:

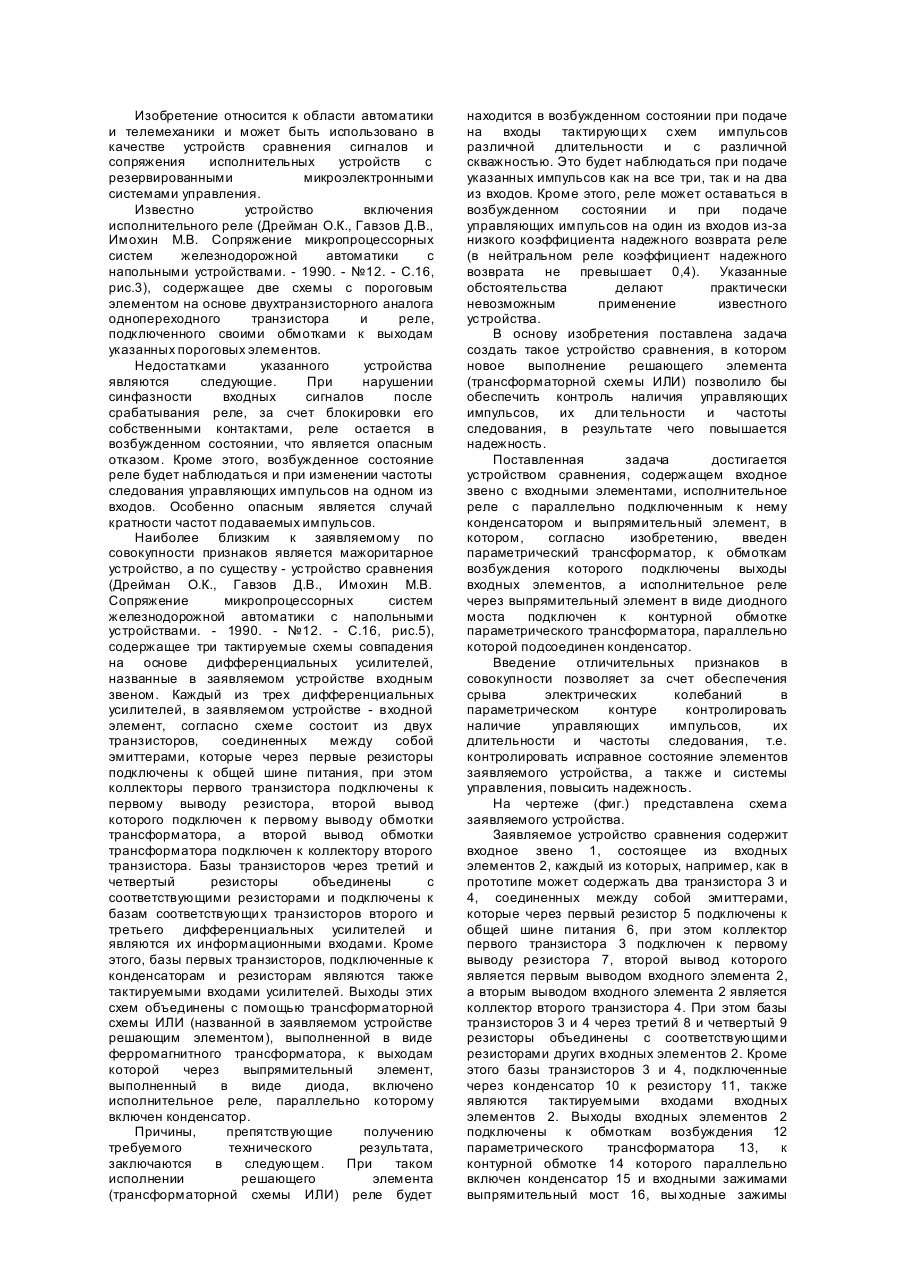

Устройство сравнения, содержащее трехвход­ную схему совпадения, исполнительное реле с па­раллельно подключенным к нему конденсатором и выпрямительный элемент, отличающееся тем, что в него введен параметрический трансформатор, к обмоткам возбуждения которого подключены вы­ходы указанной схемы совпадения, а исполнитель­ное реле через выпрямительный элемент в виде диодного моста подключен к контурной обмотке параметрического трансформатора,...

Номер патенту: 10543

Опубліковано: 25.12.1996

Автори: Панченко Сергій Володимирович, Шевченко Станіслав Антонович

МПК: B61L 23/00

Мітки: дешифратор

Формула / Реферат:

1. Дешифратор, содержащий два диода, разде­лительный трансформатор, первая обмотка кото­рого подключена к первому источнику сигналов, второй вывод второй обмотки соединен с первым выводом третьей обмотки и через настроечный ре­зистор подключен ко вторым выводам промежу­точного и путевого реле, первый вывод последнего через замыкающие контакты промежуточного ре­ле соединен со вторым выводом третьей обмотки разделительного трансформатора,...

Номер патенту: 10838

Опубліковано: 25.12.1996

Автори: Капуста Олександр Степанович, Панченко Сергій Володимирович, Чаговець Микола Дмитрович, Крайнов Вадім Федорович, Шевченко Станіслав Антонович

МПК: H01H 51/00

Мітки: параметричне, електромагнітне, реле

Формула / Реферат:

Электромагнитное параметрическое реле, содержащее контактную систему с- механически связанным с ней якорем, С-образный сердечник с размещенными на нем одной или несколькими об­мотками возбуждения, контурную обмотку с под­ключенным к ней конденсатором, отличающееся тем, что в него введен Ш-образный сердечник, шунтирующий основанием обращенные к нему ветви указанного С-образного сердечника, при этом ветви Ш-образного сердечника, снабженные...

Номер патенту: 10661

Опубліковано: 25.12.1996

Автори: Панченко Сергій Володимирович, Шевченко Станіслав Антонович

МПК: B61L 23/00

Мітки: дешифратор

Формула / Реферат:

Дешифратор, содержащий промежуточное и путевое реле, параллельно которым включены со­ответственно первый и второй резисторы, первый тиристор, подключенный управляющим перехо­дом к первому источнику сигналов, замыкающие контакты промежуточного реле, разделительный трансформатор, первая обмотка которого подключе­на ко второму источнику сигналов, а второй вывод второй обмотки, соединенный с первым выводом третьей обмотки, подключен к первому...

Номер патенту: 5135

Опубліковано: 28.12.1994

Автори: Подгайченко Михайло Сергійович, Соболєв Юрій Володимирович, Бодєнчук Віталій Якович, Шевченко Станіслав Антонович, Крайнов Вадім Федорович, Чаговєць Микола Дмитрович, Луковнєва Олена Олександрівна, Капуста Олександр Степанович

МПК: B61L 23/00

Мітки: пристрій, контролю, стиків, ізолюючих, стану

Формула / Реферат:

1. Устройство контроля состояния изолирую­щих стыков, содержащее подключенный одной из обмоток к первому и второму проводам трехфазной цепи переменного тока через понижающий транс­форматор путевой трансформатор, другая обмотка которого через один из дросселей связана с рельсо­вой линией по одну сторону изолирующего стыка и одной из обмоток разделительного трансформато­ра, один из выводов другой обмотки которого, включенной встречно с третьей...

Номер патенту: 4336

Опубліковано: 27.12.1994

Автори: Соболєв Юрій Володимирович, Соколов Віктор Михайлович, Капуста Олександр Степанович, Луковнєва Олена Олександрівна, Шевченко Станіслав Антонович

МПК: B61L 23/00

Мітки: кодовому, автоблокуванні, контролю, стиків, сходу, ізолюючих, пристрій

Формула / Реферат:

Устройство для контроля схода изолирующих стыков при кодовой автоблокировке, содержащее вспомогательное реле, помехозащитное реле, счетчики интервалов и импульсов, один вывод обмотки которых соединен с источником питания, а другой связан с последним через параллельно включенные соответственно собственный замыкающий контакт и размыкающий контакт счетчика интервалов и соединенный с ними последовательно замыкающий переключающий контакт...
