Шуліка Миколай Олександрович
Корозійностійка сталь
Номер патенту: 33376
Опубліковано: 15.02.2001
Автори: Паргамонов Евгеній Олександрович, Калабухов Віктор Іванович, Король Леонід Наумович, Калегов Валерій Васильович, Шуліка Миколай Олександрович, Шевченко Владіслав Олексійович, Кнохін Валерій Георгійович, Лейбензон Вадим Олександрович, Гусев Володимир Іванович, Смірнов Володимир Миколайович, Казаков Сергій Сергійович
МПК: C22C 38/00
Мітки: сталь, корозійностійка
Текст:
...фосфор - не більше 0,030 залізо - решта (2) - 2 ~ Недоліком відомої сталі є недостатня її корозійна стійкість . ' Найбільш близьким рішенням до пропонованої сталі за технічною суттю та досягненому результату є корозійностійка сталь , шо вмішує компоненти при наступному співвідношенні , мас* %: вуглець кремній 0,01 - 0,03 0,70-0,90 марганець 0,25 - 17,50 молібден 0,30 - 1,30 сірка 0,002 - 0,009 фосфор - не більше 0,030 ...

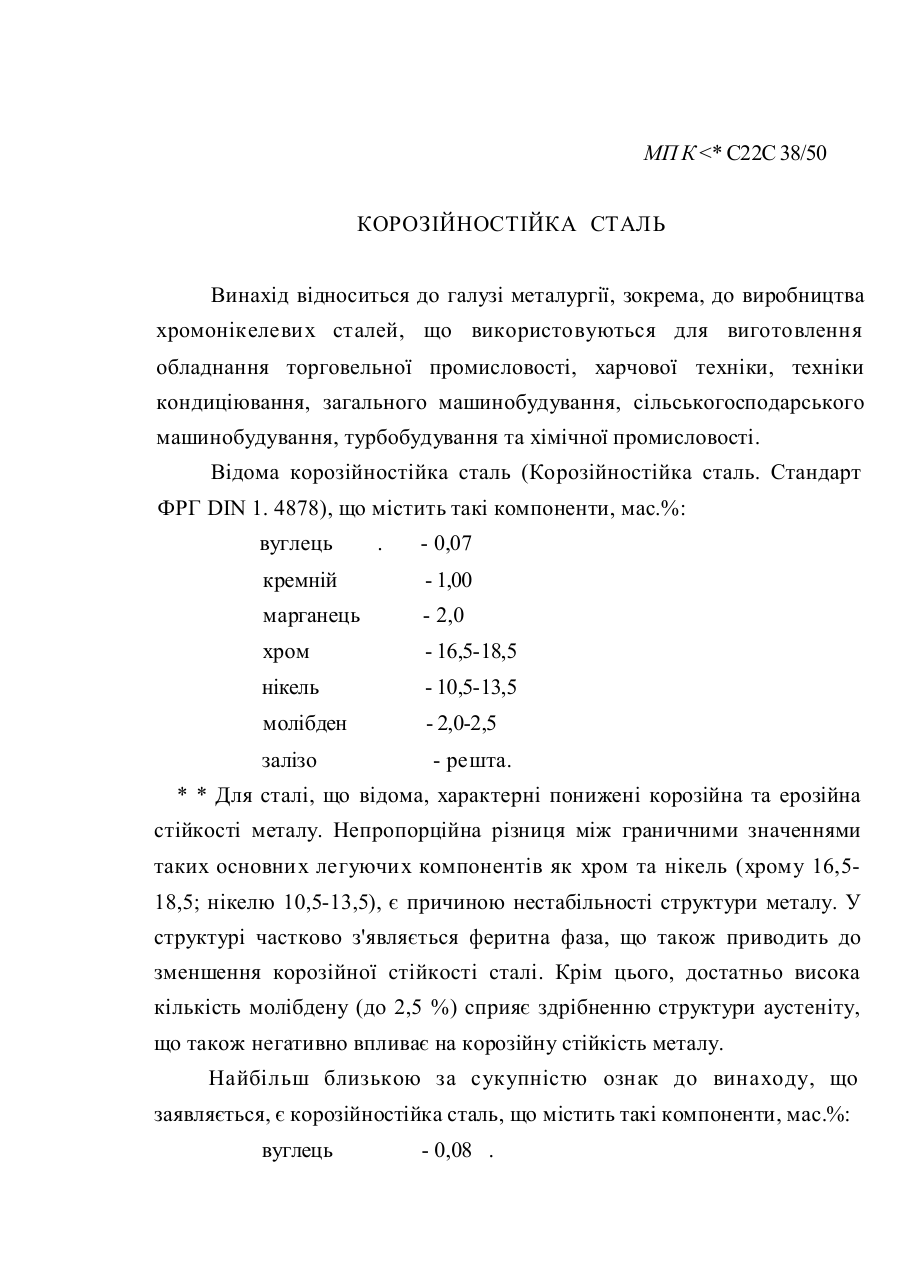

Корозійностійка сталь
Номер патенту: 31507
Опубліковано: 15.12.2000
Автори: Калабухов Віктор Іванович, Шуліка Людмила Герасимовна, Калегов Валерій Васильович, Гренадьорова Людмила Миколаївна, Шуліка Миколай Олександрович, Паргамонов Євген Олександрович, Кудрин Володимир Іванович, Корольов Володимир Миколайович, Євдокимов Геннадій Григорович, Шевченко Владіслав Олексійович
МПК: C22C 38/50
Мітки: сталь, корозійностійка
Текст:

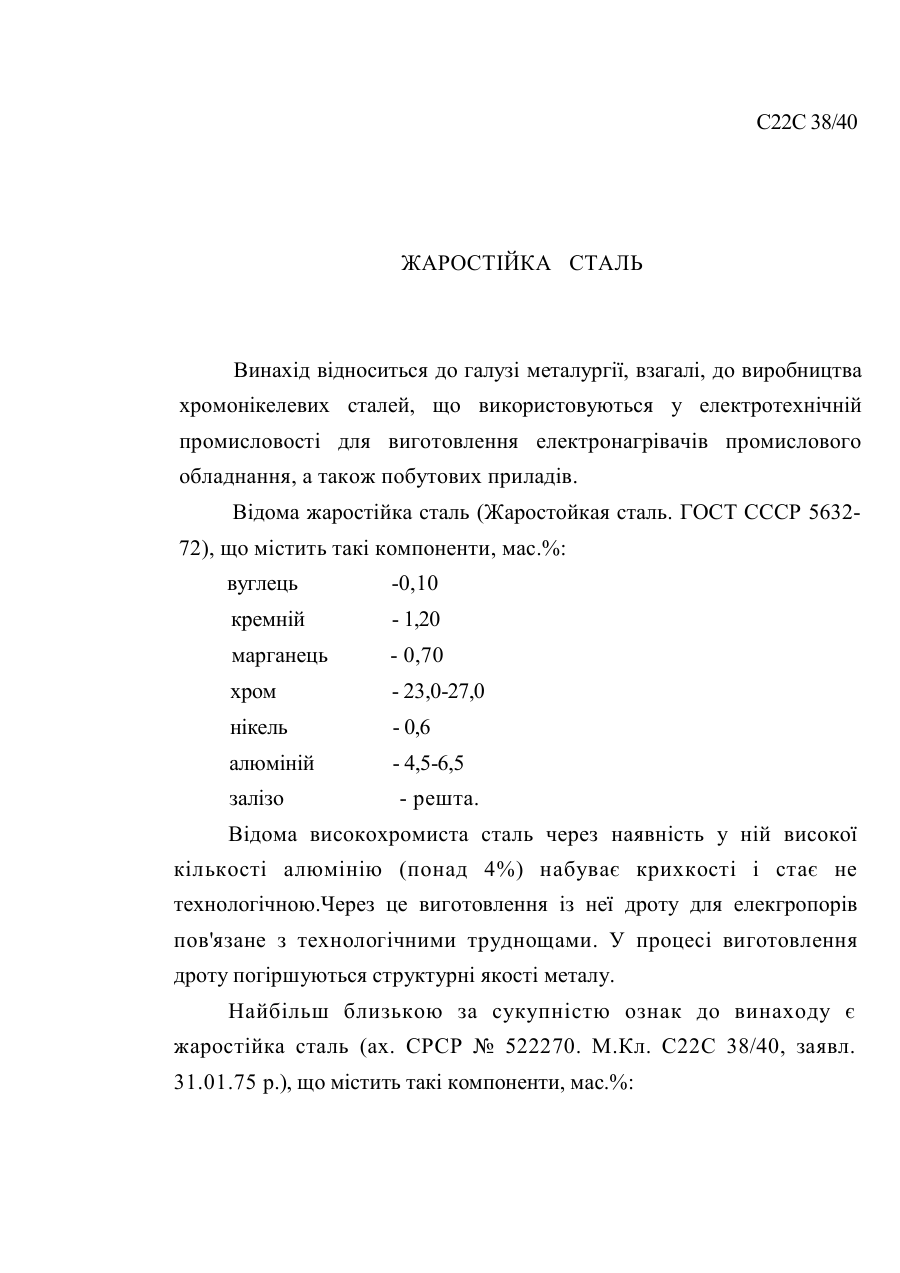

Жаростійка сталь
Номер патенту: 31508
Опубліковано: 15.12.2000
Автори: Калегов Валерій Васильович, Шуліка Миколай Олександрович, Кнохін Валерій Георгієвич, Геращенко Павло Макарович, Гренадьорова Людмила Миколаївна, Шевченко Владіслав Олексійович, Корольов Володимир Миколайович, Кренделев Василь Миколайович, Євдокимов Геннадій Григорович, Шуліка Людмила Герасимовна
МПК: C22C 38/40
Мітки: жаростійка, сталь
Текст:
...сприяють зв'язуванню кісню, азоту, сірки та фосфору у тугоплавкі дрібнодисперсні оксиди, сульфіди та нітриди, а також утворенню тугоплавких хімічних сполучень з домішками легкоплавких кольорових металів. Ці сполучення достатньо дрібні, що благотворно впливає на технологічні властивості металу. Крім того, лантаноїди при оптимальному співвідношенні компонентів у складі сталі та при підвищеннінкількості в ній кремнію, підвищує дифузійну...

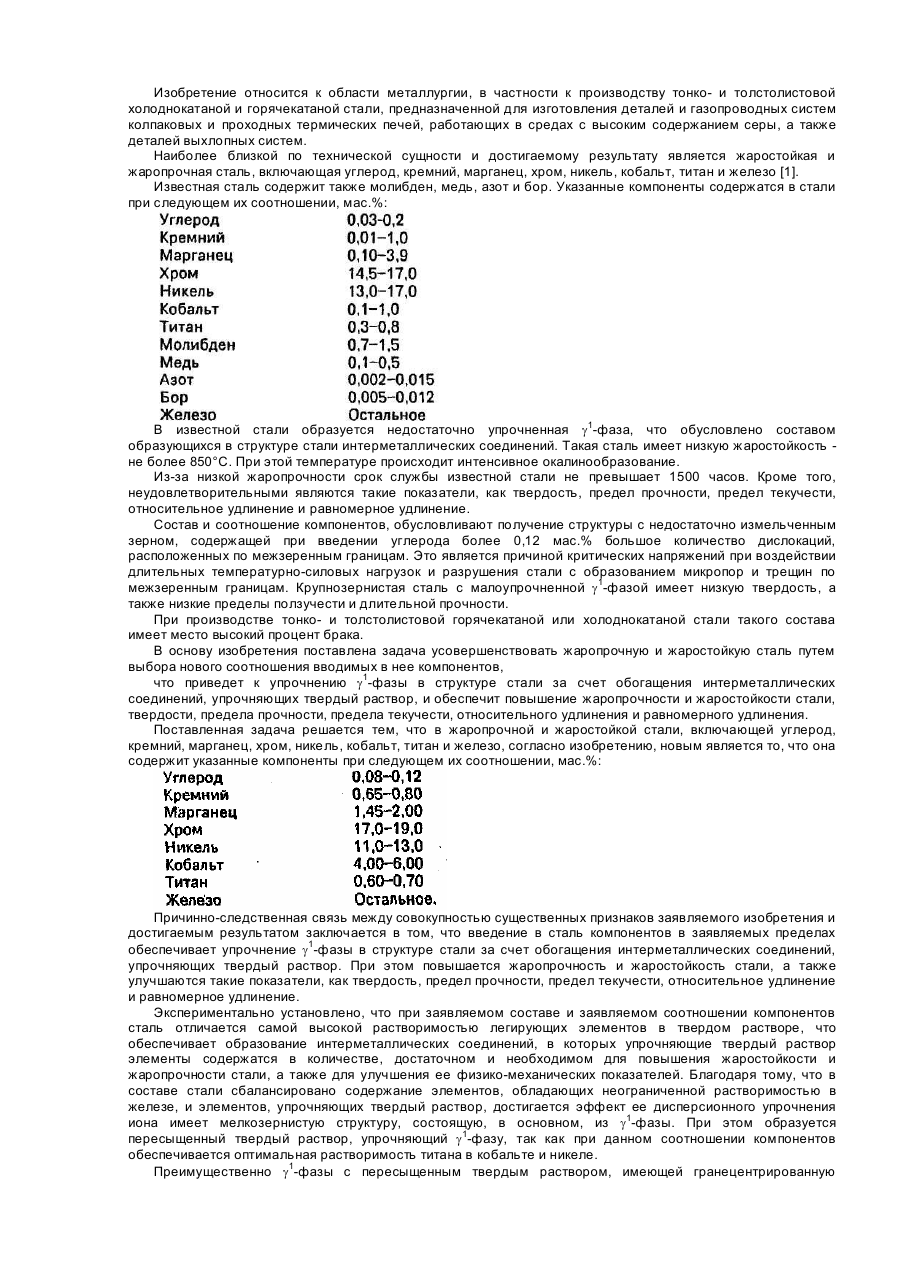

Жаростійка та жароміцна сталь
Номер патенту: 20768
Опубліковано: 07.10.1997
Автори: Калегов Валерій Васильович, Шуліка Миколай Олександрович, Сенюшов Володимир Михайлович, Шевченко Владіслав Олексійович, Полянчіков Віталій Михайлович, Сергієнко Станіслав Леонідович, Шуліка Людмила Герасимовна
МПК: C22C 38/52, C22C 38/58
Мітки: жароміцна, сталь, жаростійка
Формула / Реферат:
Жаростойкая и жаропрочная сталь, включающая углерод, кремний, марганец, хром, никель, кобальт, титан и железо, отличающаяся тем, что она содержит указанные компоненты при следующем их соотношении, мас.%:
