Корозійностійка сталь

Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 33376

Опубліковано: 15.02.2001

Автори: Гусев Володимир Іванович, Лейбензон Вадим Олександрович, Шуліка Миколай Олександрович, Кнохін Валерій Георгійович, Шевченко Владіслав Олексійович, Калегов Валерій Васильович, Смірнов Володимир Миколайович, Казаков Сергій Сергійович, Паргамонов Евгеній Олександрович, Калабухов Віктор Іванович, Король Леонід Наумович

Завантажити PDF файл.

Текст

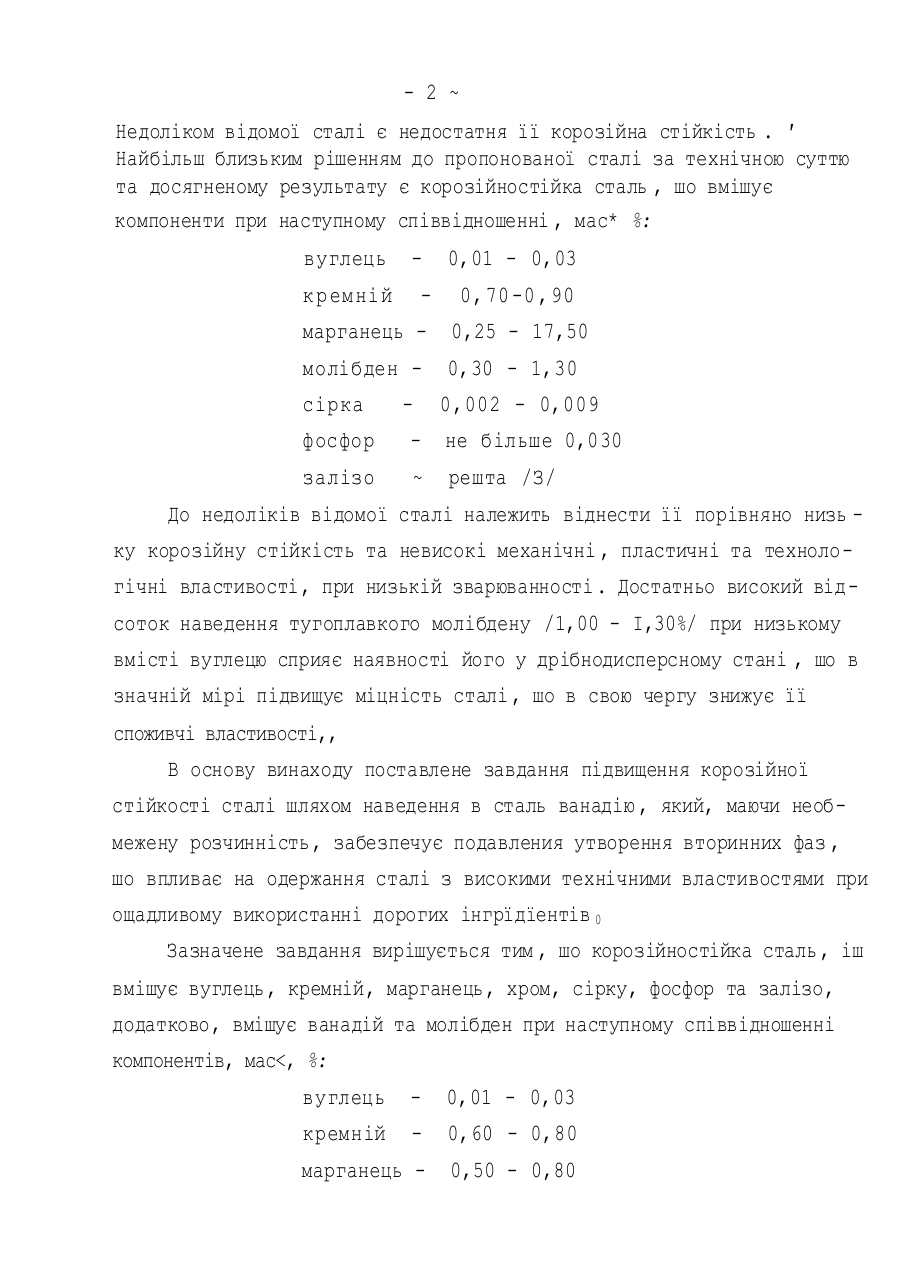

... C22C 38/00 Корозійностійка сталь Пропонований винахід відноситься до металургії.зокрема до складу тонколистової та товстолистової холоднокатаної і гарячекатаної сталі,гарячекатаного та холоднокатаного дроту,що використовується машинобудуванні,торговому обладнанні,техніці кондицюнування,електро технічній промисловості та сільськогосподарському машинобудуванні . Відома сталь,що вмішує наступні компоненти, мас. % : вуглець - до 0,07 кремній - до 2,30 марганець- до 2,00 хром - до 17,50 нікель - до 13,0 молібден -до 2,30 заліз о - решт а Недоліком відомої сталі с незадовільна технологічна пластичність , погана зварюванність при достатньо високому вмісті дорогих інгріді єнтів,таких як нікель та молібден. _ __ Відома такок корозійностійка сталь,що вмішує компоненти при нас тупному співвідношенні, мас. Z : вуглець - 0, 01-0,3 кремній - 0t 70 - 0,90 мар га не ць- 0 ,2 0- 1, 70 хр о м - 11 , 0- 12 , 0 ні к ел ь - 0, 9 0- 1, 2 0 сірка - не б ільше 0,03 0 фосфор - не більше 0,030 залізо - решта (2) - 2 ~ Недоліком відомої сталі є недостатня її корозійна стійкість . ' Найбільш близьким рішенням до пропонованої сталі за технічною суттю та досягненому результату є корозійностійка сталь , шо вмішує компоненти при наступному співвідношенні , мас* %: вуглець кремній 0,01 - 0,03 0,70-0,90 марганець 0,25 - 17,50 молібден 0,30 - 1,30 сірка 0,002 - 0,009 фосфор - не більше 0,030 залізо ~ решта /З/ До недоліків відомої сталі належить віднести її порівняно низь ку корозійну стійкість та невисокі механічні , пластичні та технологічні властивості, при низькій зварюванності. Достатньо високий відсоток наведення тугоплавкого молібдену /1,00 - І,30%/ при низькому вмісті вуглецю сприяє наявності його у дрібнодисперсному стані , шо в значній мірі підвищує міцність сталі , шо в свою чергу знижує її споживчі властивості,, В основу винаходу поставлене завдання підвищення корозійної стійкості сталі шляхом наведення в сталь ванадію , який, маючи необмежену розчинність, забезпечує подавления утворення вторинних фаз , шо впливає на одержання сталі з високими технічними властивостями при ощадливому використанні дорогих інгрїдїентів 0 Зазначене завдання вирішується тим , шо корозійностійка сталь, іш вмішує вуглець, кремній, марганець, хром, сірку, фосфор та залізо, додатково, вмішує ванадій та молібден при наступному співвідношенні компонентів, мас

Дивитися

Додаткова інформація

Автори англійською

Leibenzon Vadym Oleksandrovych, Kalehov Valerii Vasyliovych, Kazakov Serhii Serhiiovych, Knokhin Valerii Heorhiiovych, Korol Leonid Naumovych, Smirnov Volodymyr Mykolaiovych, Shulika Mykola Oleksandrovych

Автори російською

Лейбензон Вадим Александрович, Калегов Валерий Васильевич, Казаков Сергей Сергеевич, Кнохин Валерий Георгиевич, Король Леонид Наумович, Смирнов Владимир Николаевич, Шулика Николай Александрович

МПК / Мітки

МПК: C22C 38/00

Мітки: корозійностійка, сталь

Код посилання

<a href="https://ua.patents.su/6-33376-korozijjnostijjka-stal.html" target="_blank" rel="follow" title="База патентів України">Корозійностійка сталь</a>

Подібні патенти
