Ткачев Анатолій Іванович

Номер патенту: 49322

Опубліковано: 16.09.2002

Автор: Ткачев Анатолій Іванович

МПК: G01B 7/30

Мітки: перетворювач, потенціометричний, повороту, кута, напругу

Формула / Реферат:

Потенціометричний перетворювач кута повороту в напругу, який містить потенціометр колового обертання, який має резистивну обмотку і повзунок, резистор навантаження, перший і другий транзистори, перший, другий і третій резистори, першу і другу шини джерела живлення, при цьому перші виводи обмотки потенціометра і резистора навантаження з'єднані між собою, а їх другі виводи підключені до першої шини джерела живлення, колектор першого транзистора...

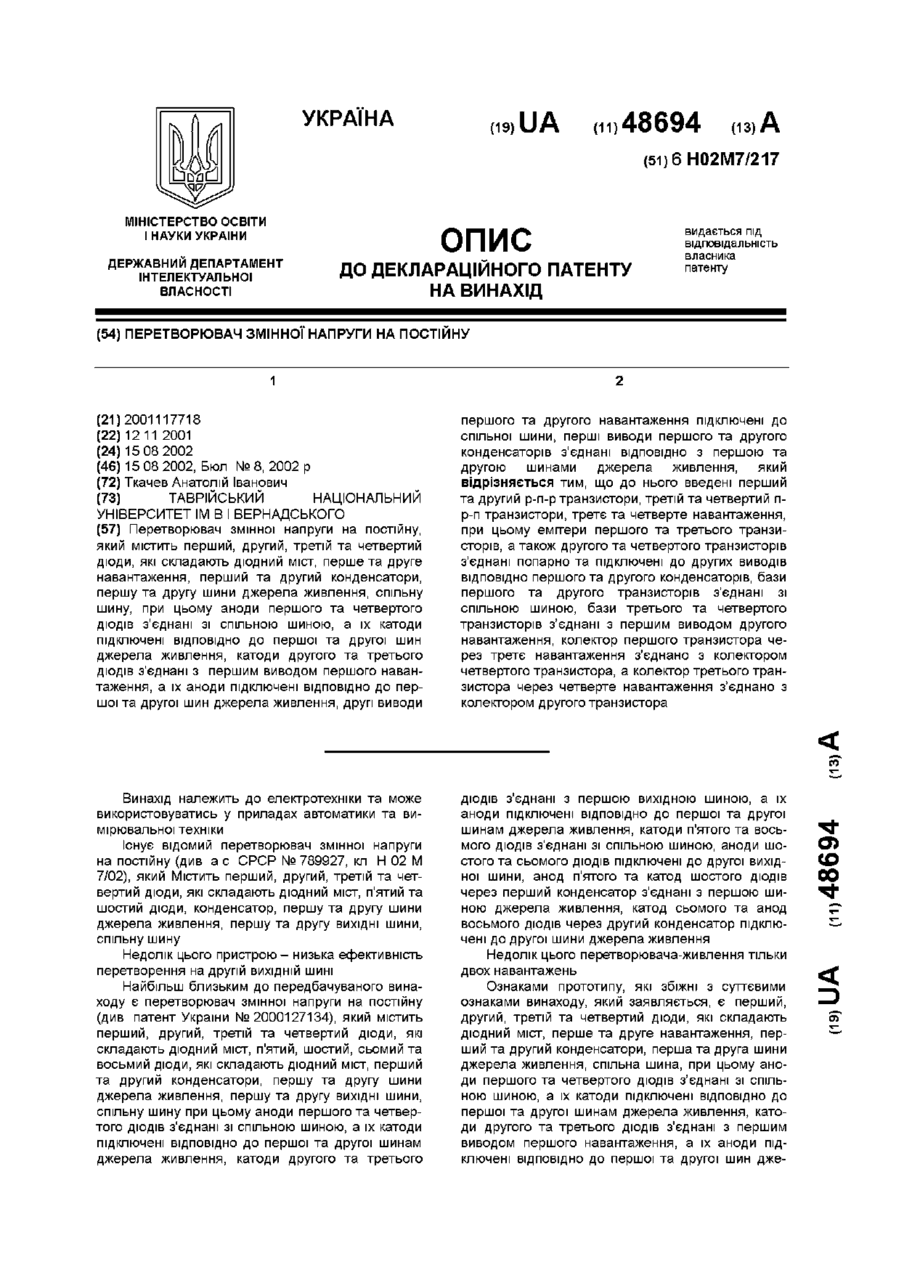

Номер патенту: 48694

Опубліковано: 15.08.2002

Автор: Ткачев Анатолій Іванович

МПК: H02M 7/217

Мітки: напруги, перетворювач, змінної, постійну

Формула / Реферат:

Перетворювач змінної напруги на постійну, який містить перший, другий, третій та четвертий діоди, які складають діодний міст, перше та друге навантаження, перший та другий конденсатори, першу та другу шини джерела живлення, спільну шину, при цьому аноди першого та четвертого діодів з’єднані зі спільною шиною, а їх катоди підключені відповідно до першої та другої шин джерела живлення, катоди другого та третього діодів з'єднані з  першим...

Номер патенту: 48636

Опубліковано: 15.08.2002

Автор: Ткачев Анатолій Іванович

МПК: H01H 85/00

Мітки: перегоряння, пристрій, плавкого, індикації, запобіжника

Формула / Реферат:

Пристрій для індикації перегоряння плавкого запобіжника, який містить навантаження, плавкий запобіжник, індикаторну лампу, перший конденсатор, оптрон, який містить пару світлодіод-фототиристор, шину джерела живлення та спільну шину, при цьому перший вивід навантаження через плавкий запобіжник підключено до шини джерела живлення, другий вивід навантаження з’єднано зі спільною шиною, який відрізняється тим, що додатково містить перший, другий,...
