Пристрій для індикації перегоряння плавкого запобіжника

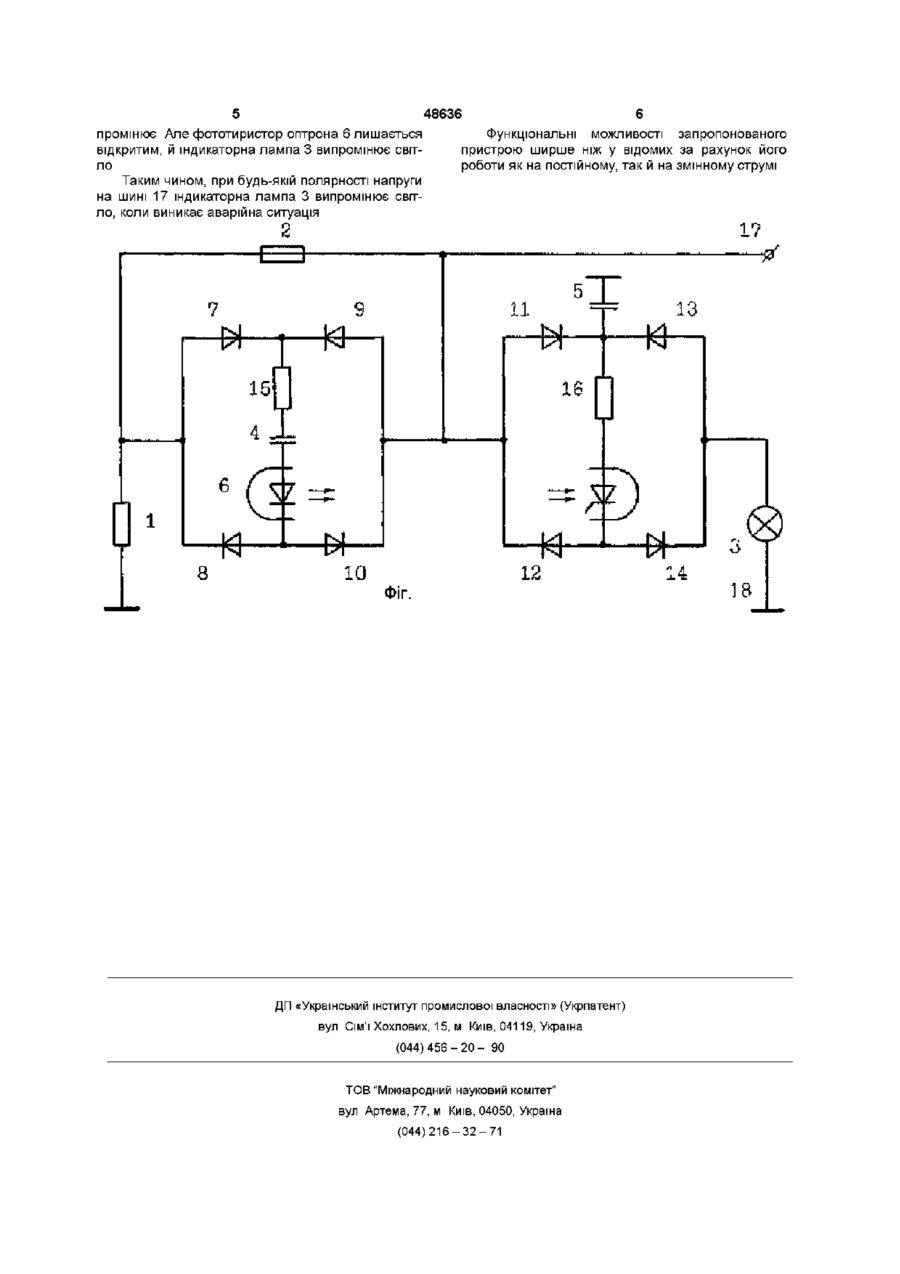

Пристрій для індикації перегоряння плавкого запобіжника, який містить навантаження, плавкий запобіжник, індикаторну лампу, перший конденсатор, оптрон, який містить пару світлодюдфототиристор, шину джерела живлення та спільну шину, при цьому перший вивід навантаження через плавкий запобіжник підключено до шини джерела живлення, другий вивід навантаження з'єднано зі спільною шиною, який відрізняється тим, що додатково містить перший, другий, третій та четвертий діоди, які складають перший дюдний міст, пятии, шостий, сьомий та восьмий діоди, які складають другий дюдний міст, перший та другий резистори, другий конденсатор, при цьому анод першого та катод другого ДІОДІВ підключені до першого виводу навантаження, аноди третього та п'ятого ДІОДІВ з'єднані з катодами четвертого та шостого ДІОДІВ і підключені до шини джерела живлення, катоди першого та третього ДІОДІВ через ланцюжок послідовно з'єднаних елементів першого резистора, першого конденсатора та світлодюда оптрона підключені до анодів другого та четвертого ДІОДІВ, анод сьомого діода та катод восьмого діода через індикаторну лампу з'єднані зі спільною шиною, катоди п'ятого та сьомого ДІОДІВ через другий конденсатор з'єднані зі спільною шиною, а через послідовно з'єднані другий резистор та фототиристор оптрона підключені до анодів шостого та восьмого ДІОДІВ Винахід належить до електротехніки та може використовуватись у приладах автоматики і вимірювальної техніки Існує відомий пристрій /див а с СРСР №1403145, кп Н01Н85/30/, який містить навантаження, плавкий запобіжник, Індикаторну лампу, оптрон, який містить пару світлодюд - фототиристор, резистор та шини джерела живлення Недолік цього пристрою - робота тільки на постійному струмі Найбільш близьким до передбачуваного винаходу є пристрій для індикації перегоряння плавкого запобіжника /див а с СРСР №1127018, кл Н01Н85/30/, який містить навантаження, плавкий запобіжник, індикаторну лампу, оптрон, який містить пару світлодюд - фототиристор, конденсатор, шину джерела живлення та спільну шину, при цьому перший вивід навантаження через плавкий запобіжник підключено до шини джерела живлення, другий вивід навантаження з'єднано зі спільною шиною, анод світлодюда оптрона безпосередньо, а анод фототиристора оптрона через індикаторну лампу з'єднані з шиною джерела живлення, катод світлодюда оптрона через конденсатор підключено до першого виводу навантаження, а катод фототиристора оптрона з'єднано зі спільною шиною Недолік цього пристрою - робота тільки на постійному струмі Ознаками прототипу, які збіжні з суттєвими ознаками винаходу, який заявляється, є навантаження, плавкий запобіжник, індикаторна лампа, перший конденсатор, оптрон, який містить пару світлодюд - фототиристор, шина джерела живлення та спільна шина, при цьому перший вивід навантаження через плавкий запобіжник підключено до шини джерела живлення, другий вивід навантаження з'єднано зі спільною шиною Причиною, яка перешкоджає одержанню бажаного результату - можливості роботи пристрою не тільки на постійному, але й на змінному струмі - є відсутність доповнюючих елементів, з'єднаних з Іншими елементами пристрою певними схемотехнічними рішеннями В основу винаходу поставлено задачу розширення функціональних можливостей пристрою шляхом забезпечення його роботи як на постійному, так й на змінному струмі Поставлене завдання вирішується таким чином, що пристрій для індикації перегоряння плав (О со (О 00 кого запобіжника містить навантаження, плавкий запобіжник, Індикаторну лампу, перший та другий конденсатори, оптрон, який містить пару СВІТЛОДІод - фототиристор, перший, другий, третій та четвертий діоди, які складають перший дюдний міст, п'ятий, шостий, сьомий та восьмий діоди, які складають другий дюдний міст, перший та другий резистори, шину джерела живлення та спільну шину, при цьому перший вивід навантаження через плавкий запобіжник підключено до шини джерела живлення, другий вивід навантаження з'єднано зі спільною шиною, анод першого та катод другого ДІОДІВ підключені до першого виводу навантаження, аноди третього та п'ятого ДІОДІВ з'єднані з катодами четвертого та шостого ДІОДІВ І підключені до шини джерела живлення, катоди першого та третього ДІОДІВ через ланцюжок послідовно з'єднаних елементів першого резистора, першого конденсатора та світлодюда оптрона підключені до анодів другого та четвертого ДІОДІВ, анод сьомого діода та катод восьмого діода через індикаторну лампу з'єднані зі спільною шиною, катоди п'ятого та сьомого ДІОДІВ через другий конденсатор з'єднані зі спільною шиною, а через послідовно з'єднані другий резистор та фототиристор оптрона підключені до анодів шостого та восьмого ДІОДІВ Пристрій для індикації перегоряння плавкого запобіжника відрізняється від прототипу тим, що до нього впровадженні перший, другий, третій та четвертий діоди, які складають перший дюдний міст, п'ятий, шостий, сьомий та восьмий діоди, які складають другий дюдний міст, перший та другий резистори, другий конденсатор, при цьому анод першого та катод другого ДІОДІВ підключені до першого виводу навантаження, аноди третього та п'ятого ДІОДІВ з'єднані з катодами четвертого та шостого ДІОДІВ і підключені до шини джерела живлення, катоди першого та третього ДІОДІВ через ланцюжок, послідовно з'єднаних елементів першого резистора, першого конденсатора та світлодюда оптрона підключені до анодів другого та четвертого ДІОДІВ, анод сьомого діода та катод восьмого діода через індикаторну лампу з'єднані зі спільною шиною, катоди п'ятого та сьомого ДІОДІВ через другий конденсатор з'єднані зі спільною шиною, а через послідовно з'єднані другий резистор та фото тиристор оптрона підключені до анодів шостого та восьмого ДІОДІВ Доказом наявності причинно-наслідкового зв'язку між сукупністю суттєвих ознак винаходу й технічним результатом є та обставина, що технічний результат - розширення функціональних можливостей пристрою шляхом забезпечення його роботи як на постійному, так й на змінному струмі може бути досягнутим тільки при використовуванні всієї сукупності суттєвих ознак винаходу У відсутності в технічному рішенні хоча б однієї ознаки технічний результат не досягається На кресленні (Фіг) зображена схема пристрою для індикації перегоряння плавкого запобіжника Пристрій для індикації перегоряння плавкого запобіжника містить навантаження 1, плавкий запобіжник 2, індикаторну лампу 3, перший 4 та другий 5 конденсатори, оптрон 6, який містить пару світлодюд - фототиристор, перший 7, другий 8, 48636 третій 9 та четвертий 10 діоди, які складають перший дюдний міст, п'ятий 11, шостий 12, сьомий 13 та восьмий 14 діоди, які складають другий дюдний міст, перший 15 та другий 16 резистори, шину 17 джерела живлення та спільну шину 18, при цьому перший вивід навантаження 1 через плавкий запобіжник 2 підключено до шини 17 джерела живлення, другий вивід навантаження 1 з'єднано зі спільною шиною 18, анод першого 7 та катод другого 8 ДІОДІВ підключені до першого виводу навантаження 1, аноди третього 9 та п'ятого 11 ДІОДІВ з'єднані з катодами четвертого 10 та шостого 12 ДІОДІВ і підключені до шини 17 джерела живлення, катоди першого 7 та третього 9 ДІОДІВ через ланцюжок послідовно з'єднаних елементів першого 15 резистора, першого 4 конденсатора та світлодюда оптрона 6 підключені до анодів другого 8 та четвертого 10 ДІОДІВ, анод сьомого 13 та катод восьмого 14 діода через індикаторну лампу 3 з'єднані зі спільною шиною 18, катоди п'ятого 11 та сьомого 13 ДІОДІВ через другий 5 конденсатор з'єднані зі спільною шиною 18, а через послідовно з'єднані другий 16 резистор та фототиристор оптрона 6 підключені до анодів шостого 12 та восьмого 14 ДІОДІВ Пристрій для індикації перегоряння плавкого запобіжника працює таким чином При нормальному режимі праці пристрою, коли плавкий запобіжник 2 не перегорів, напруга змінного /або постійного/ струму подається від шини 17 на навантаження 1 Так як плавкий запобіжник 2 підключено паралельно діагоналі першого дюдного мосту, то через світлодюд оптрона 6 струм не протікає й фототиристор оптрона 6 закрит Індикаторна лампа, 3 не випромінює світло Коли плавкий запобіжник 2 перегорає, напруга змінного /або постійного/ струму подається від шини 17 на навантаження 1 через діагональ першого дюдного мосту Припустимо, що на шині 17 існує позитивна напруга Тоді струм від шини 17 протікає по ланцюгу діод 9, резистор 15, конденсатор 4, світлодюд оптрона 6, діод 8, навантаження 1, спільна шина 18 Світлодюд оптрона 6 випромінює світло та відкриває фстотиристор оптрона 6 Струм від шини 17 протікає по ланцюгу діод 11, резистор 16, фототиристор оптрона 6, діод 14, індикаторна лампа 3, спільна шина 18 Індикаторна лампа 3 випромінює світло Коли напруга на шині 17 негативна, то струм протікає по ланцюгу спільна шина18, навантаження 1, діод 7, резистор 15, конденсатор 4, СВІТЛОДІод оптрона 6, діод 10, шина 17 Світлодюд оптрона 6 випромінює світло та відкриває фототиристор оптрона 6 Струм від спільної шини 18 протікає по ланцюгу індикаторна лампа 3, діод 13, резистор 16, фототиристор оптрона 6, діод 12, шина 17 Індикаторна лампа 3 випромінює світло Конденсатор 4 заряджується при будь-якій полярності напруги на шині 17 й його час зарядження дорівнює /при умові, що опором навантаження можна зневажати/хз = C4R15, де R15 - опір резистора 15, С4 - ємність конденсатора 4 Коли конденсатор 4 буде заряджений, то с трути через діагональ першого дюдного мосту вже не протікає 1 світлодюд оптрона 6 світло не ви 48636 промінює Але фототиристор оптрона 6 лишається відкритим, й індикаторна лампа 3 випромінює світло Таким чином, при будь-якій полярності напруги на шині 17 індикаторна лампа 3 випромінює світло, коли виникає аварійна ситуація 6 Функціональні можливості запропонованого пристрою ширше ніж у відомих за рахунок його роботи як на постійному, так й на змінному струмі 17 11 12 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 13
