Ященко Микола Костянтинович

Номер патенту: 11293

Опубліковано: 25.12.1996

Автори: Петренко Валентин Іванович, Гетьман Анатолій Федорович, Ященко Микола Костянтинович, Огородник Володимир Васильович

МПК: C01B 31/06, B01J 3/06

Мітки: алмазів, спосіб, синтезу

Формула / Реферат:

1. Способ синтеза алмазов путем воздействия высоким давлением и температурой в области ста­бильности алмазов на графит и сплав-растворитель, отличающийся тем, что графит предварительно про­питывают водно-спиртовой алмазной эмульсией с последующей его термообработкой.2. Способ по п. 1, отличающийся тем, что термооб­работку пропитанного графита производят при температуре 500-700°С при атмосферных услови­ях.3. Способ по п. 1,...

Номер патенту: 8128

Опубліковано: 26.12.1995

Автори: Ященко Микола Костянтинович, Прощенко Валерій Миколайович

МПК: G05F 1/42, A61B 5/05, G01N 27/00 ...

Мітки: спосіб, матеріальних, об'єктів, властивостей, здійснення, визначення, пристрій

Формула / Реферат:

1. Способ определения свойств материальных объектов, состоящий в том, что на объект или его часть, помещенные между электродами, воздейству­ют высокочастотным электрическим полем, увели­чивая его до возникновения разряда в междуэлектродном пространстве, отличающийся тем, что, с целью повышения точности определения свойств объекта путем обеспечения интегральной оценки его физико-химических свойств и увеличения информативности, воздействующее...

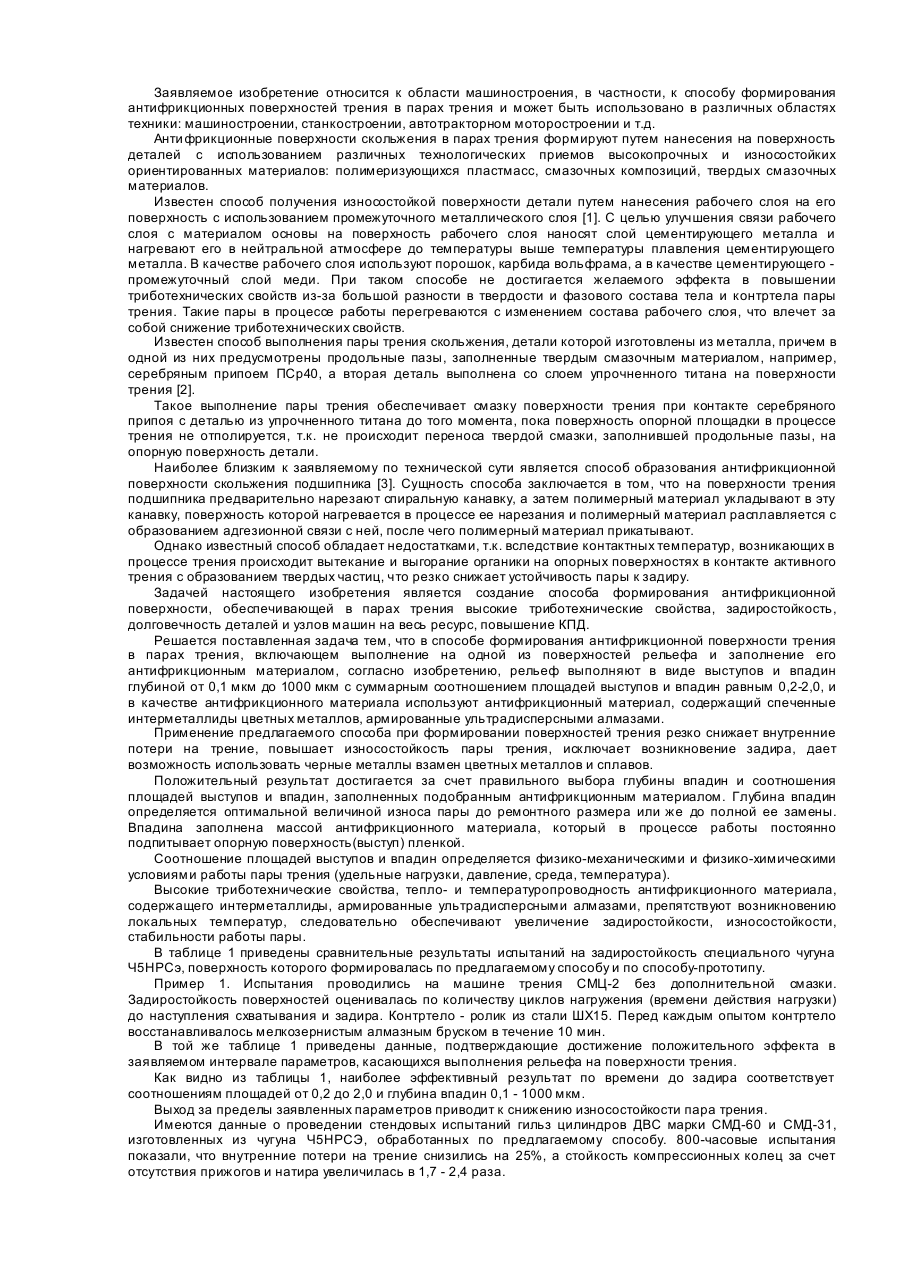

Номер патенту: 7960

Опубліковано: 26.12.1995

Автори: Жданович Олег Єгорович, Кизяк Йосип Романович, Іотов Валерій Володимирович, Гавриленко Сергій Миколайович, Назаров Євген Петрович, Огородник Володимир Васильович, Сівер Микола Васильович, Ященко Микола Костянтинович, Коваль Іван Андрійович, Лазар Йосип Володимирович, Сухенко Віталій Васильович

МПК: F16C 33/06

Мітки: тертя, парах, поверхні, формування, антифрикційної, спосіб

Формула / Реферат:

Способ формирования антифрикционной по­верхности трения в парах трения путем выполне­ния на поверхности рельефа и заполнения его антифрикционным материалом, отличающийся тем, что рельеф выполняют в виде выступов и впа­дин глубиной 0,1-1000 мкм и суммарным соотно­шением площадей выступов и впадин, равным 0,2-2,0, и в качестве антифрикционного материа­ла используют антифрикционный материал, со­держащий интерметаллиды цветных металлов,...

Номер патенту: 1

Опубліковано: 30.04.1993

Автори: Ященко Микола Костянтинович, Огородник Володимир Васильович

МПК: B24D 3/06

Мітки: тертя, матеріал, поверхонь, антифрикційний

Формула / Реферат:

Антифрикционный материал для поверхностей трения, включающий спеченные интерметаллиды меди с цинком и оловом, отличающийcя тем, что материал дополнительно содержит ультрадисперсный порошок алмаза при следующем соотношении компонентов (% масс.): CuZn 48-88 CuSn 0,5-3 CuZnSn 1,5-4 алмаз 5-50
