Спосіб знищення дистанційно керованих безпілотних літальних апаратів в польоті

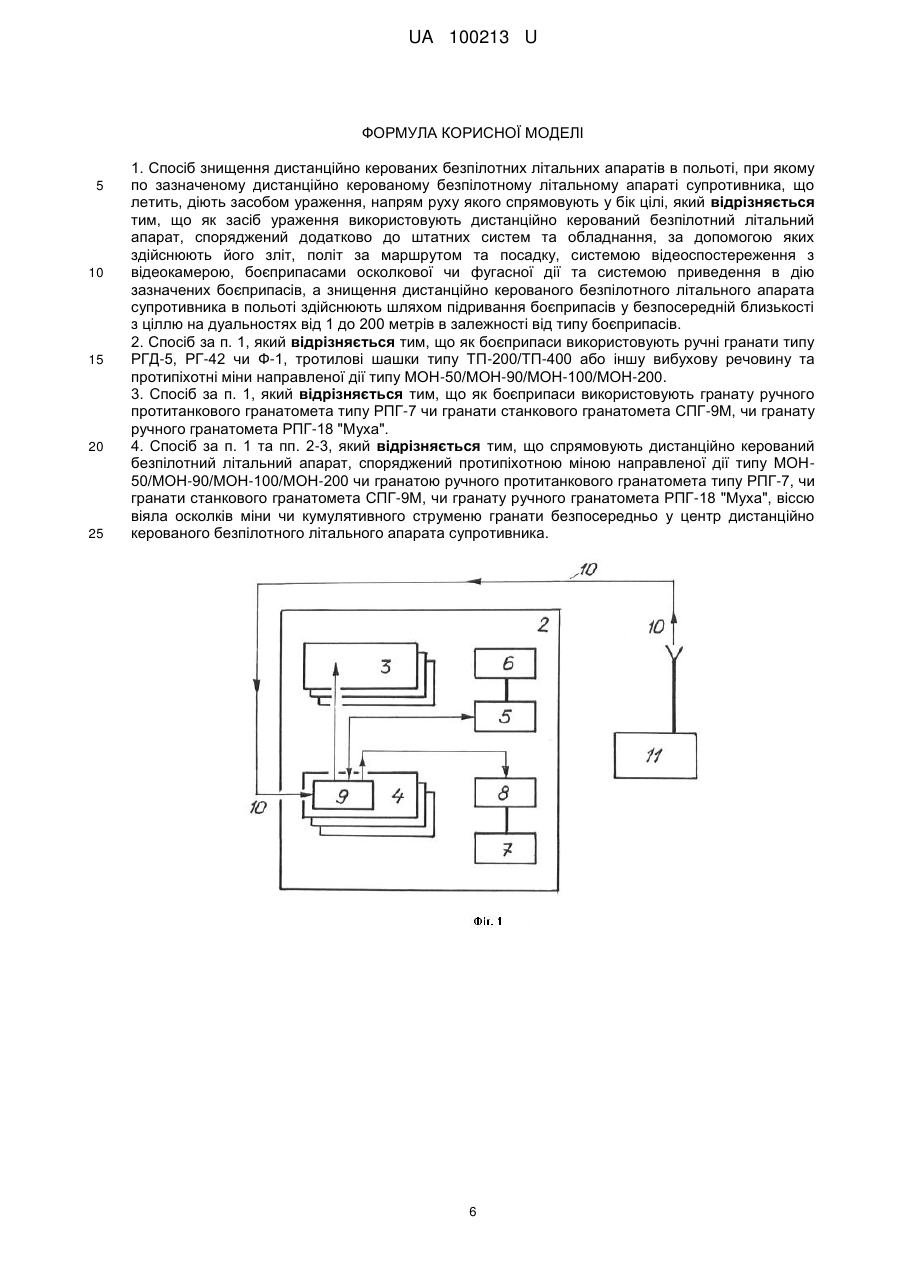

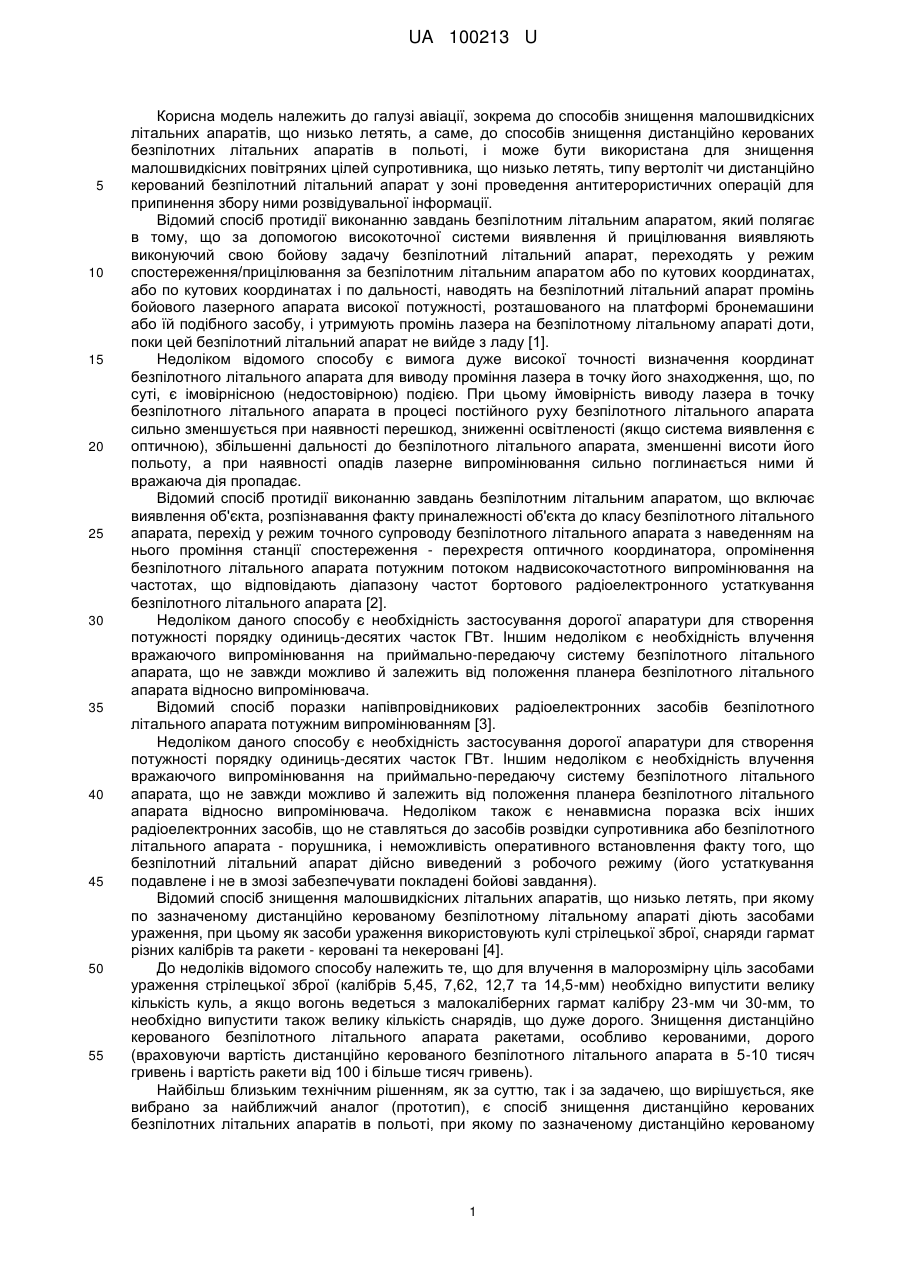

Реферат: Спосіб знищення дистанційно керованих безпілотних літальних апаратів в польоті, при якому по зазначеному дистанційно керованому безпілотному літальному апараті супротивника, що летить, діють засобом ураження, напрям руху якого спрямовують у бік цілі. Як засіб ураження використовують дистанційно керований безпілотний літальний апарат, споряджений додатково до штатних систем та обладнання, за допомогою яких здійснюють його зліт, політ за маршрутом та посадку, системою відеоспостереження з відеокамерою, боєприпасами осколкової чи фугасної дії та системою приведення в дію зазначених боєприпасів, а знищення дистанційно керованого безпілотного літального апарата супротивника в польоті здійснюють шляхом підривання боєприпасів у безпосередній близькості з ціллю на дуальностях від 1 до 200 метрів в залежності від типу боєприпасів. UA 100213 U (12) UA 100213 U UA 100213 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі авіації, зокрема до способів знищення малошвидкісних літальних апаратів, що низько летять, а саме, до способів знищення дистанційно керованих безпілотних літальних апаратів в польоті, і може бути використана для знищення малошвидкісних повітряних цілей супротивника, що низько летять, типу вертоліт чи дистанційно керований безпілотний літальний апарат у зоні проведення антитерористичних операцій для припинення збору ними розвідувальної інформації. Відомий спосіб протидії виконанню завдань безпілотним літальним апаратом, який полягає в тому, що за допомогою високоточної системи виявлення й прицілювання виявляють виконуючий свою бойову задачу безпілотний літальний апарат, переходять у режим спостереження/прицілювання за безпілотним літальним апаратом або по кутових координатах, або по кутових координатах і по дальності, наводять на безпілотний літальний апарат промінь бойового лазерного апарата високої потужності, розташованого на платформі бронемашини або їй подібного засобу, і утримують промінь лазера на безпілотному літальному апараті доти, поки цей безпілотний літальний апарат не вийде з ладу [1]. Недоліком відомого способу є вимога дуже високої точності визначення координат безпілотного літального апарата для виводу проміння лазера в точку його знаходження, що, по суті, є імовірнісною (недостовірною) подією. При цьому ймовірність виводу лазера в точку безпілотного літального апарата в процесі постійного руху безпілотного літального апарата сильно зменшується при наявності перешкод, зниженні освітленості (якщо система виявлення є оптичною), збільшенні дальності до безпілотного літального апарата, зменшенні висоти його польоту, а при наявності опадів лазерне випромінювання сильно поглинається ними й вражаюча дія пропадає. Відомий спосіб протидії виконанню завдань безпілотним літальним апаратом, що включає виявлення об'єкта, розпізнавання факту приналежності об'єкта до класу безпілотного літального апарата, перехід у режим точного супроводу безпілотного літального апарата з наведенням на нього проміння станції спостереження - перехрестя оптичного координатора, опромінення безпілотного літального апарата потужним потоком надвисокочастотного випромінювання на частотах, що відповідають діапазону частот бортового радіоелектронного устаткування безпілотного літального апарата [2]. Недоліком даного способу є необхідність застосування дорогої апаратури для створення потужності порядку одиниць-десятих часток ГВт. Іншим недоліком є необхідність влучення вражаючого випромінювання на приймально-передаючу систему безпілотного літального апарата, що не завжди можливо й залежить від положення планера безпілотного літального апарата відносно випромінювача. Відомий спосіб поразки напівпровідникових радіоелектронних засобів безпілотного літального апарата потужним випромінюванням [3]. Недоліком даного способу є необхідність застосування дорогої апаратури для створення потужності порядку одиниць-десятих часток ГВт. Іншим недоліком є необхідність влучення вражаючого випромінювання на приймально-передаючу систему безпілотного літального апарата, що не завжди можливо й залежить від положення планера безпілотного літального апарата відносно випромінювача. Недоліком також є ненавмисна поразка всіх інших радіоелектронних засобів, що не ставляться до засобів розвідки супротивника або безпілотного літального апарата - порушника, і неможливість оперативного встановлення факту того, що безпілотний літальний апарат дійсно виведений з робочого режиму (його устаткування подавлене і не в змозі забезпечувати покладені бойові завдання). Відомий спосіб знищення малошвидкісних літальних апаратів, що низько летять, при якому по зазначеному дистанційно керованому безпілотному літальному апараті діють засобами ураження, при цьому як засоби ураження використовують кулі стрілецької зброї, снаряди гармат різних калібрів та ракети - керовані та некеровані [4]. До недоліків відомого способу належить те, що для влучення в малорозмірну ціль засобами ураження стрілецької зброї (калібрів 5,45, 7,62, 12,7 та 14,5-мм) необхідно випустити велику кількість куль, а якщо вогонь ведеться з малокаліберних гармат калібру 23-мм чи 30-мм, то необхідно випустити також велику кількість снарядів, що дуже дорого. Знищення дистанційно керованого безпілотного літального апарата ракетами, особливо керованими, дорого (враховуючи вартість дистанційно керованого безпілотного літального апарата в 5-10 тисяч гривень і вартість ракети від 100 і більше тисяч гривень). Найбільш близьким технічним рішенням, як за суттю, так і за задачею, що вирішується, яке вибрано за найближчий аналог (прототип), є спосіб знищення дистанційно керованих безпілотних літальних апаратів в польоті, при якому по зазначеному дистанційно керованому 1 UA 100213 U 5 10 15 20 25 30 35 40 45 50 55 60 безпілотному літальному апарата супротивника, що летить, діють засобом ураження, напрям руху якого спрямовують у бік цілі [5]. До недоліків відомого способу знищення дистанційно керованих безпілотних літальних апаратів в польоті, який вибрано за найближчий аналог (прототип), належить те, що для влучення в малорозмірну ціль засобами ураження стрілецької зброї (кулями калібрів 5,45, 7,62, 12,7 та 14,5-мм) необхідно випустити велику кількість куль, а якщо вогонь ведеться з малокаліберних гармат калібру 23-мм чи 30-мм, то необхідно випустити також велику кількість снарядів, що дуже дорого. Знищення дистанційно керованого безпілотного літального апарата ракетами, особливо керованими, дуже дорого (враховуючи вартість дистанційно керованого безпілотного літального апарата в 5-10 тисяч гривень і вартість ракети від 100 і більше тисяч гривень). В основу корисної моделі поставлено задачу шляхом застосування як засобу ураження дистанційно керованого безпілотного літального апарата, спорядженого додатково до штатних систем та обладнання, за допомогою яких здійснюють його зліт, політ за маршрутом та посадку, системою відеоспостереження з відеокамерою, боєприпасами осколкової чи фугасної дії та системою приведення в дію зазначених боєприпасів, забезпечити підвищення ймовірності знищення дистанційно керованого безпілотного літального апарата супротивника при аналогічній вартості "винищувач - ціль". Суть корисної моделі в способі знищення дистанційно керованих безпілотних літальних апаратів в польоті, при якому по зазначеному дистанційно керованому безпілотному літальному апараті супротивника, що летить, діють засобом ураження, напрям руху якого спрямовують у бік цілі, полягає в тому, що як засіб ураження використовують дистанційно керований безпілотний літальний апарат, споряджений додатково до штатних систем та обладнання, за допомогою яких здійснюють його зліт, політ за маршрутом та посадку, системою відеоспостереження з відеокамерою, боєприпасами осколкової чи фугасної дії та системою приведення в дію зазначених боєприпасів, а знищення дистанційно керованого безпілотного літального апарата супротивника в польоті здійснюють шляхом підривання боєприпасів у безпосередній близькості з ціллю на дальність від 1 до 200 метрів в залежності від типу боєприпасів. Суть корисної моделі полягає і в тому, що як боєприпаси використовують ручні гранати типу РГД-5, РГ-42 чи Ф-1, тротилові шашки типу ТП-200/ТП-400 або іншу вибухову речовину та протипіхотні міни направленої дії типу МОН-50/МОН-90/МОН-100/МОН-200. Суть корисної моделі полягає також і в тому, що як боєприпаси використовують гранату ручного протитанкового гранатомета типу РПГ-7, станкового гранатомета СПГ-9М чи ручного протитанкового гранатомета типу РПГ-18 "Муха". Новим в корисній моделі є те, що спрямовують дистанційно керований безпілотний літальний апарат, споряджений протипіхотною міною направленої дії типу МОН-50/МОН90/МОН-100/МОН-200, чи гранатою ручного протитанкового гранатомета типу РПГ-7, чи станкового гранатомета СПГ-9М, чи ручного протитанкового гранатомета типу РПГ-18 "Муха", віссю віяла осколків міни чи кумулятивного струменю гранати безпосередньо у центр дистанційно керованого безпілотного літального апарата супротивника. Порівняльний аналіз технічного рішення, що заявляється, з прототипом, дозволяє зробити висновок, що спосіб знищення дистанційно керованих безпілотних літальних апаратів в польоті, що заявляється, відрізняється тим, що як засіб ураження використовують дистанційно керований безпілотний літальний апарат, споряджений додатково до штатних систем та обладнання, за допомогою яких здійснюють його зліт, політ за маршрутом та посадку, системою відеоспостереження з відеокамерою, боєприпасами осколкової чи фугасної дії та системою приведення в дію зазначених боєприпасів, знищення дистанційно керованого безпілотного літального апарата супротивника в польоті здійснюють шляхом підривання боєприпасів у безпосередній близькості з ціллю на дальність від 1 до 200 метрів в залежності від типу боєприпасів, як боєприпаси використовують ручні гранати типу РГД-5, РГ-42 чи Ф-1, тротилові шашки типу ТП-200/ТП-400 або іншу вибухову речовину та протипіхотні міни направленої дії типу МОН-50/МОН-90/МОН-100/МОН-200, як боєприпаси використовують гранату ручного протитанкового гранатомета типу РПГ-7, станкового гранатомета СПГ-9М чи ручного протитанкового гранатомета типу РПГ-18 "Муха", спрямовують дистанційно керований безпілотний літальний апарат, споряджений протипіхотною міною направленої дії типу МОН100/МОН-200 чи гранатою ручного протитанкового гранатомета типу РПГ-7, станкового гранатомета СПГ-9М чи ручного протитанкового гранатомета типу РПГ-18 "Муха", віссю віяла осколків міни чи кумулятивного струменю гранати безпосередньо у центр дистанційно керованого безпілотного літального апарата супротивника. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано блок-схему дистанційно керованого безпілотного літального апарата, який використовують як засіб 2 UA 100213 U 5 10 15 20 25 30 35 40 45 50 55 60 ураження для здійснення способу знищення дистанційно керованих безпілотних літальних апаратів в польоті, що заявляється, на фіг. 2 показано схему знищення дистанційно керованого безпілотного літального апарата супротивника дистанційно керованим безпілотним літальним апаратом, який споряджено або ручною гранатою типу РГД-5, РГ-42 чи Ф-1, або тротиловою шашкою типу ТП-200/ТП-400 чи іншою вибуховою речовиною, на фіг. 3 показано схему знищення дистанційно керованого безпілотного літального апарата супротивника дистанційно керованим безпілотним літальним апаратом, який споряджено протипіхотною міною направленої дії типу МОН-50/МОН-90/МОН-100/МОН-200, на фіг. 4 показано схему знищення дистанційно керованого безпілотного літального апарата супротивника дистанційно керованим безпілотним літальним апаратом, який споряджено гранатою ручного протитанкового гранатомета типу РПГ-7, станкового гранатомета СПГ-9М чи ручного протитанкового гранатомета типу РПГ-18 "Муха", на фіг. 5 показано схему знищення дистанційно керованого безпілотного літального апарата супротивника дистанційно керованим безпілотним літальним апаратом, що належить Збройним Силам України, таранним ударом. Спосіб знищення дистанційно керованих безпілотних літальних апаратів 1 (супротивника) в польоті, що заявляється, дистанційно керованим безпілотним літальним апаратом 2, що належить Збройним Силам України, і який оснащено додатково до штатних систем 3 та обладнання 4, за допомогою яких здійснюють його зліт, політ за маршрутом та посадку, системою 5 відеоспостереження з відеокамерою 6, боєприпасами 7 осколкової чи фугасної дії та системою 8 приведення в дію зазначених боєприпасів (див. блок-схему на фіг. 1). При цьому до складу обладнання 4 дистанційно керованого безпілотного літального апарата 2 входить блок керування 9, який зв'язано радіоканалом 10 з наземним пунктом керування 11 польотом дистанційно керованого безпілотного літального апарата 2, а безпосередньо в дистанційно керованому безпілотному літальному апараті 2 - з усіма системами 3, з іншим обладнанням 4, з системою 5 відеоспостереження (з відеокамерою 6) та з системою 8 приведення в дію боєприпасів 7 осколкової чи фугасної дії. Систему 8 приведення в дію боєприпасів з'єднано із зазначеними боєприпасами 7 осколкової чи фугасної дії. В залежності від типу боєприпасів 7, яким оснащено дистанційно керований безпілотний літальний апарат 2, спосіб знищення дистанційно керованого безпілотного літального апарата 1 супротивника здійснюється таким чином. 1. Оснащення дистанційно керованого безпілотного літального апарата 2 або ручною гранатою типу РГД-5, РГ-42 чи Ф-1 [6], або тротиловою шашкою (типу ТП-200 (вагою 200 грам), типу ТП-400 (вагою 400 грам) [7]) чи іншою вибуховою речовиною (наприклад, пластитом, еластитом марки ЕВР-11 [8]). Брикет із пластиду - 4, брикети пластичної вибухівки можуть виготовлятися з композицій інших складових, наприклад, марки ПВВ-5, ПВВ-5А, ПВВ-7, ПВВ-12. Дистанційно керований безпілотний літальний апарат 2 наводиться на дистанційно керований безпілотний літальний апарат 1 супротивника з наземного пункту керування 11 польотом дистанційно керованого безпілотного літального апарата 2 по радіоканалу 10. Керовані сигнали надходять на блок керування 9, а з нього - на штатні системи 3 та обладнання 4, за допомогою яких здійснюють політ дистанційно керованого безпілотного літального апарата 2 за маршрутом. За командою блока керування 9 вмикається відеокамера 6 системи 5 відеоспостереження і оператор наземного пункту керування 11 польотом візуально здійснює пошук цілі - дистанційно керованого безпілотного літального апарата 1 супротивника. Виявивши ціль (позиція 1), оператор наземного пункту керування 11 польотом спрямовує напрям 12 руху дистанційно керованого безпілотного літального апарата 2 у бік цілі (позиція 1). В безпосередній близькості від цілі (наприклад, на дальності 5-10 метрів - при оснащенні дистанційно керованого безпілотного літального апарата 2 гранатою РГД-5, РГ-42, на дальності 100-150 метрів - при оснащенні дистанційно керованого безпілотного літального апарата 2 гранатою Ф-1, на дальності не більше 20 метрів - при оснащенні дистанційно керованого безпілотного літального апарата 2 тротиловою шашкою типу ТП-200 вагою 200 г, на дальності не більше 40 метрів - при оснащенні дистанційно керованого безпілотного літального апарата 2 тротиловою шашкою типу ТП-400 вагою 400 г, на дальності не більше 50 метрів - при оснащенні дистанційно керованого безпілотного літального апарата 2 пластитом чи еластитом вагою 500 г) оператор з блока керування 9 подає команду на систему 8 приведення в дію боєприпасів 7, яка здійснює підривання зазначених боєприпасів 7. Осколками гранат чи ударною хвилею (позиція "УХ") тротилової шашки (чи пластиту або еластиту) знищується дистанційно керований безпілотний літальний апарат 1 супротивника (дистанційно керований безпілотний літальний апарат 2 також руйнується) - див. схему на фіг. 2. 3 UA 100213 U 5 10 15 20 25 30 35 40 45 50 55 2. Оснащення дистанційно керованого безпілотного літального апарата 2 протипіхотною міною направленої дії або типу МОН-50 [9], або типу МОН-90 [10], або типу МОН-100 [11], або типу МОН-200 [12]. Дистанційно керований безпілотний літальний апарат 2 наводиться на дистанційно керований безпілотний літальний апарат 1 супротивника з наземного пункту керування 11 польотом дистанційно керованого безпілотного літального апарата 2 по радіоканалу 10. Керовані сигнали надходять на блок керування 9, а з нього - на штатні системи 3 та обладнання 4, за допомогою яких здійснюють політ дистанційно керованого безпілотного літального апарата 2 за маршрутом. За командою блока керування 9 вмикається відеокамера 6 системи 5 відеоспостереження і оператор наземного пункту керування 11 польотом візуально здійснює пошук цілі - дистанційно керованого безпілотного літального апарата 1 супротивника. Виявивши ціль (позиція 1), оператор наземного пункту керування 11 польотом спрямовує напрям 12 руху дистанційно керованого безпілотного літального апарата 2 у бік цілі (позиція 1), так, щоб він співпав з напрямом 13 розльоту осколків 14. В безпосередній близькості від цілі (наприклад, на дальності 50-250 метрів, відповідно, для мін МОН-50/МОН-90 та мін МОН-100/МОН-200) оператор з блока керування 9 подає команду на систему 8 приведення в дію боєприпасів 7, яка здійснює підривання зазначених боєприпасів 7 - протипіхотної міни типу МОН-50/МОН-90/МОН-100/МОН200. Готовими осколками 14 міни (наприклад, кількістю 2000 штук для міни МОН-90, що має вагу 12,1 кг), що летять віялом (позиція "В") в секторі з кутом β не більше 120° [10], і на відстані D не менше 90-100 метрів мають площину ураження за горизонтом до 60 метрів і за висотою - до 7 метрів, знищується дистанційно керований безпілотний літальний апарат 1 супротивника (дистанційно керований безпілотний літальний апарат 2 також руйнується) - див. схему на фіг. 3. 3. Оснащення дистанційно керованого безпілотного літального апарата 2 гранатою ручного протитанкового гранатомета типу РПГ-7 (наприклад, гранатою типу ТБГ-7В з бойовою частиною об'ємного вибуху, чи гранатами ОГ-7В, ПГ-7ВМ, ПГ-7ВЛ, ПГ-7ВР) [13], чи гранатами (кумулятивною гранатою ПГ-9, осколковою гранатою ОГ-9) станкового гранатомета СПГ-9М [14] чи ручного гранатомета РПГ-18 "Муха" [15]. Можливе застосування пострілів до гармати БМП-1 - протитанкових пострілів ПГ-15ВС чи пострілів осколкової дії ОГ-15ВМ1 [16], чи гранат ручного протитанкового гранатомета РПГ-16 "Грім". Дистанційно керований безпілотний літальний апарат 2 наводиться на дистанційно керований безпілотний літальний апарат 1 супротивника з наземного пункту керування 11 польотом дистанційно керованого безпілотного літального апарата 2 по радіоканалу 10. Керовані сигнали надходять на блок керування 9, а з нього - на штатні системи 3 та обладнання 4, за допомогою яких здійснюють політ дистанційно керованого безпілотного літального апарата 2 за маршрутом. За командою блока керування 9 вмикається відеокамера 6 системи 5 відеоспостереження і оператор наземного пункту керування 11 польотом візуально здійснює пошук цілі - дистанційно керованого безпілотного літального апарата 1 супротивника. Виявивши ціль (позиція 1), оператор наземного пункту керування 11 польотом спрямовує напрям 12 руху дистанційно керованого безпілотного літального апарата 2 у бік цілі (позиція 1), так, щоб він співпав з напрямом 15 кумулятивного струменя 16 гранати (боєприпаси 7) ручного протитанкового гранатомета типу РПГ-7, чи гранати станкового гранатомета СПГ-9М, чи гранати ручного гранатомета РПГ-18 "Муха". В безпосередній близькості від цілі (наприклад, на дальності D не більше 10-50 метрів) оператор з блока керування 9 подає команду на систему 8 приведення в дію боєприпасів 7, яка здійснює підривання зазначених боєприпасів 7 - гранати ручного протитанкового гранатомету типу РПГ-7, станкового гранатомета СПГ-9М чи ручного протитанкового гранатомета РПГ-18 "Муха". Кумулятивним струменем 16 знищується дистанційно керований безпілотний літальний апарат 1 супротивника (дистанційно керований безпілотний літальний апарат 2 також руйнується) - див. схему на фіг. 4. В разі виходу з ладу систему 8 приведення в дію боєприпасів 7 і неможливості його підривання (при знаходженні дистанційно керованого безпілотного літального апарата 2 в польоті), дистанційно керований безпілотний літальний апарат 2 наводиться на дистанційно керований безпілотний літальний апарат 1 супротивника з наземного пункту керування 11 польотом дистанційно керованого безпілотного літального апарата 2 по радіоканалу 10. Керовані сигнали надходять на блок керування 9, а з нього - на штатні системи 3 та обладнання 4 UA 100213 U 5 10 15 20 25 30 35 40 45 50 55 60 4, за допомогою яких здійснюють політ дистанційно керованого безпілотного літального апарата 2 за маршрутом. За командою блока керування 9 вмикається відеокамера 6 системи 5 відеоспостереження і оператор наземного пункту керування 11 польотом візуально здійснює пошук цілі - дистанційно керованого безпілотного літального апарата 1 супротивника. Виявивши ціль (позиція 1), оператор наземного пункту керування 11 польотом спрямовує напрям 12 руху дистанційно керованого безпілотного літального апарата 2 у бік цілі (позиція 1), і, збільшивши швидкість польоту до максимальної, здійснює таранний удар по фюзеляжу (корпусу) чи по крилу дистанційно керованого безпілотного літального апарата 1 супротивника. Таким чином знищується дистанційно керований безпілотний літальний апарат 1 супротивника (дистанційно керований безпілотний літальний апарат 2 також руйнується) - див. схему на фіг. 5. Не зважаючи на те, що дистанційно керований безпілотний літальний апарат 2 також руйнується, бойова задача щодо знищення дистанційно керованого безпілотного літального апарата 1 супротивника виконуються. При цьому вартість знищеної повітряної цілі може бути більше вартості дистанційно керованого безпілотного літального апарата 2, що використовувався Збройними Силами України. Підвищення ефективності застосування способу знищення дистанційно керованих безпілотних літальних апаратів в польоті, що заявляється, у порівнянні з прототипом, полягає в тому, що шляхом застосування як засобу ураження дистанційно керованого безпілотного літального апарата, спорядженого додатково до штатних систем та обладнання, за допомогою яких здійснюють його зліт, політ за маршрутом та посадку, системою відеоспостереження з відеокамерою, боєприпасами осколкової чи фугасної дії та системою приведення в дію зазначених боєприпасів, забезпечується підвищення ймовірності знищення дистанційно керованого безпілотного літального апарата супротивника при аналогічній вартості "винищувачціль". Джерела інформації: 1. Лазер против БЛА // Воздушно-космическая оборона. № 2, 2009, С. 91 - аналог. 2. Безверхий А.В., Будур О.Н. и др. "Формулировка задачи функционального поражения противорадиолокационных ракет с использованием электромагнитного оружия". Наука и техника Воздушных Сил Вооруженных Сил Украины. № 1(5), 2011. С. 146-150 - аналог. 3. Патент Российской Федерации (RU) № 2148266 "Способ функционального поражения полупроводниковых радиоэлектронных средств и устройство его реализации". Диденко А.Н., Жерлицын А.Г., Фортов В.Е., Юшков Ю.Г. Заявка № 98122470/09 от 10.12.1998. Опубл. 27.04.2000 г., МПК 8 G01S7/38 - аналог. 4. Мальгин А.С. "Управление огнем зенитных ракетных комплексов". - М., 1976 г. - аналог. 5. Василии Н.Я., Гуринович А.Л. "Зенитные ракетные комплексы". - Минск: ООО "Попурри", 2002. 464 с. - прототип. 6. Приемы и способы действий солдата в бою. Учебное пособие. Военное издательство. Москва. 1988 г. 7. Наставление по военно-инженерному делу для Советской Армии. Военное издательство. - Москва. 1984 г. 8. Б.С. Колибернов и др. Справочник офицера инженерных войск. Военное издательство. Москва. 1989 г. 9. Противопехотная мина направленного поражения МОН-50. Военное издательство МО СССР. - Москва. 1976 г. 10. Противопехотная мина МОН-90. Инструкция по эксплуатации. (ИЭ). Военное издательство. - Москва. 1982 г. 11. Противопехотная мина направленного поражения МОН-100. Военное издательство МО СССР. - Москва. 1972 г. 12. Б.В. Варенышев и др. Учебник. Военно-инженерная подготовка. Военное издательство. Москва. 1982 г. 13. Наставление по стрелковому делу. Ручной противотанковый гранатомет (РПГ-7 и РПГ7Д). Военное издательство Министерства обороны СССР. - М.: 1967 г. 14. Руководство по станковому гранатомету СПГ-9М. Министерство обороны СССР. Военное издательство. 1983 г., 169 с. 15. Вогнева підготовка: Навч. посібник (з метод, рек.) / Василенко В.В., Дзюба В.М., Окунський О.Ю., Пилипів Б.І., за ред. Пилипіва Б.І., - К.: Вид. Паливода А.В., 2003. - 272 с. 16. Энциклопедия "Оружие и технологии России XXI века". Том 7. "Бронетанковое вооружение и техника". - М.: 2004 г. 5 UA 100213 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 1. Спосіб знищення дистанційно керованих безпілотних літальних апаратів в польоті, при якому по зазначеному дистанційно керованому безпілотному літальному апараті супротивника, що летить, діють засобом ураження, напрям руху якого спрямовують у бік цілі, який відрізняється тим, що як засіб ураження використовують дистанційно керований безпілотний літальний апарат, споряджений додатково до штатних систем та обладнання, за допомогою яких здійснюють його зліт, політ за маршрутом та посадку, системою відеоспостереження з відеокамерою, боєприпасами осколкової чи фугасної дії та системою приведення в дію зазначених боєприпасів, а знищення дистанційно керованого безпілотного літального апарата супротивника в польоті здійснюють шляхом підривання боєприпасів у безпосередній близькості з ціллю на дуальностях від 1 до 200 метрів в залежності від типу боєприпасів. 2. Спосіб за п. 1, який відрізняється тим, що як боєприпаси використовують ручні гранати типу РГД-5, РГ-42 чи Ф-1, тротилові шашки типу ТП-200/ТП-400 або іншу вибухову речовину та протипіхотні міни направленої дії типу МОН-50/МОН-90/МОН-100/МОН-200. 3. Спосіб за п. 1, який відрізняється тим, що як боєприпаси використовують гранату ручного протитанкового гранатомета типу РПГ-7 чи гранати станкового гранатомета СПГ-9М, чи гранату ручного гранатомета РПГ-18 "Муха". 4. Спосіб за п. 1 та пп. 2-3, який відрізняється тим, що спрямовують дистанційно керований безпілотний літальний апарат, споряджений протипіхотною міною направленої дії типу МОН50/МОН-90/МОН-100/МОН-200 чи гранатою ручного протитанкового гранатомета типу РПГ-7, чи гранати станкового гранатомета СПГ-9М, чи гранату ручного гранатомета РПГ-18 "Муха", віссю віяла осколків міни чи кумулятивного струменю гранати безпосередньо у центр дистанційно керованого безпілотного літального апарата супротивника. 6 UA 100213 U 7 UA 100213 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
