Установка транспортування газу

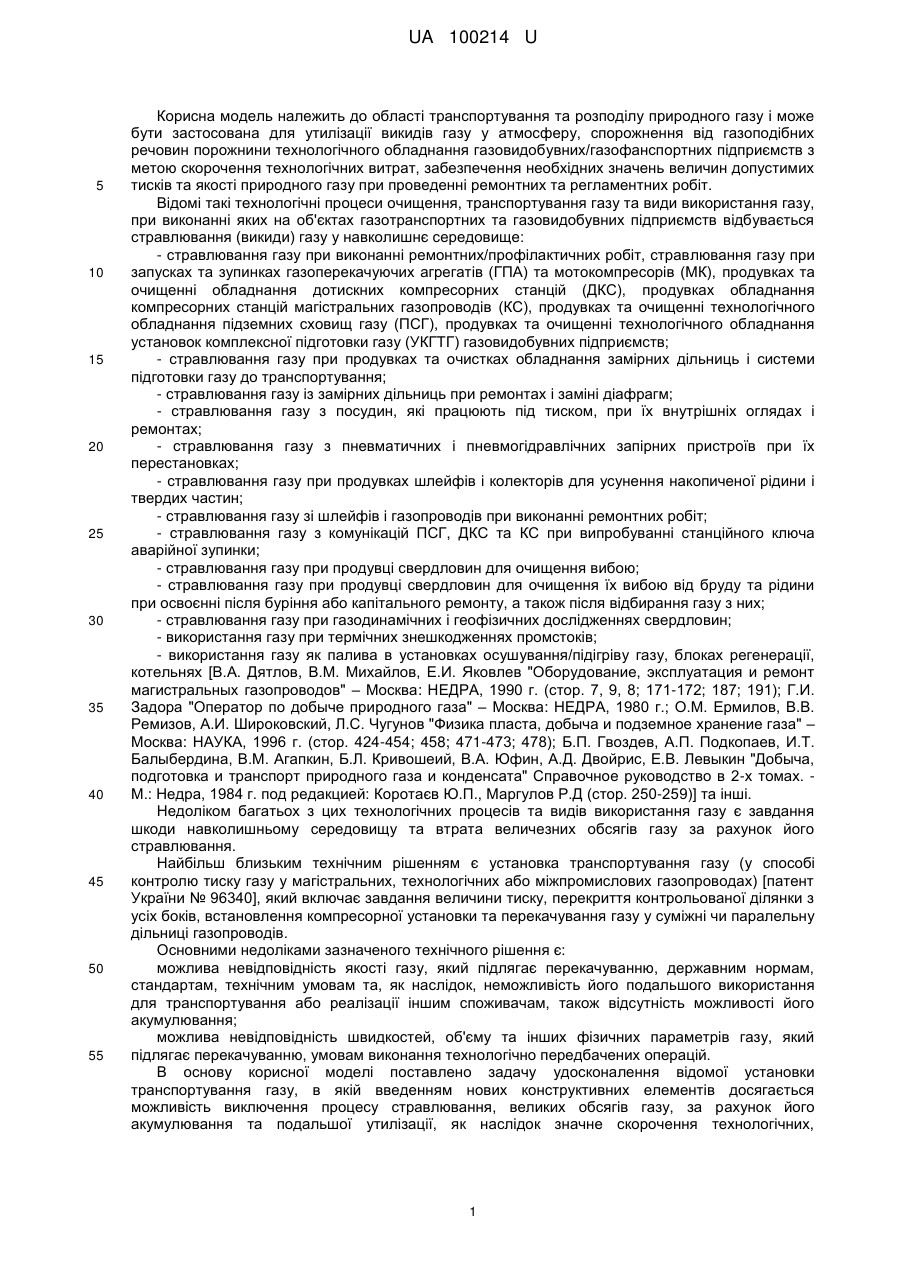

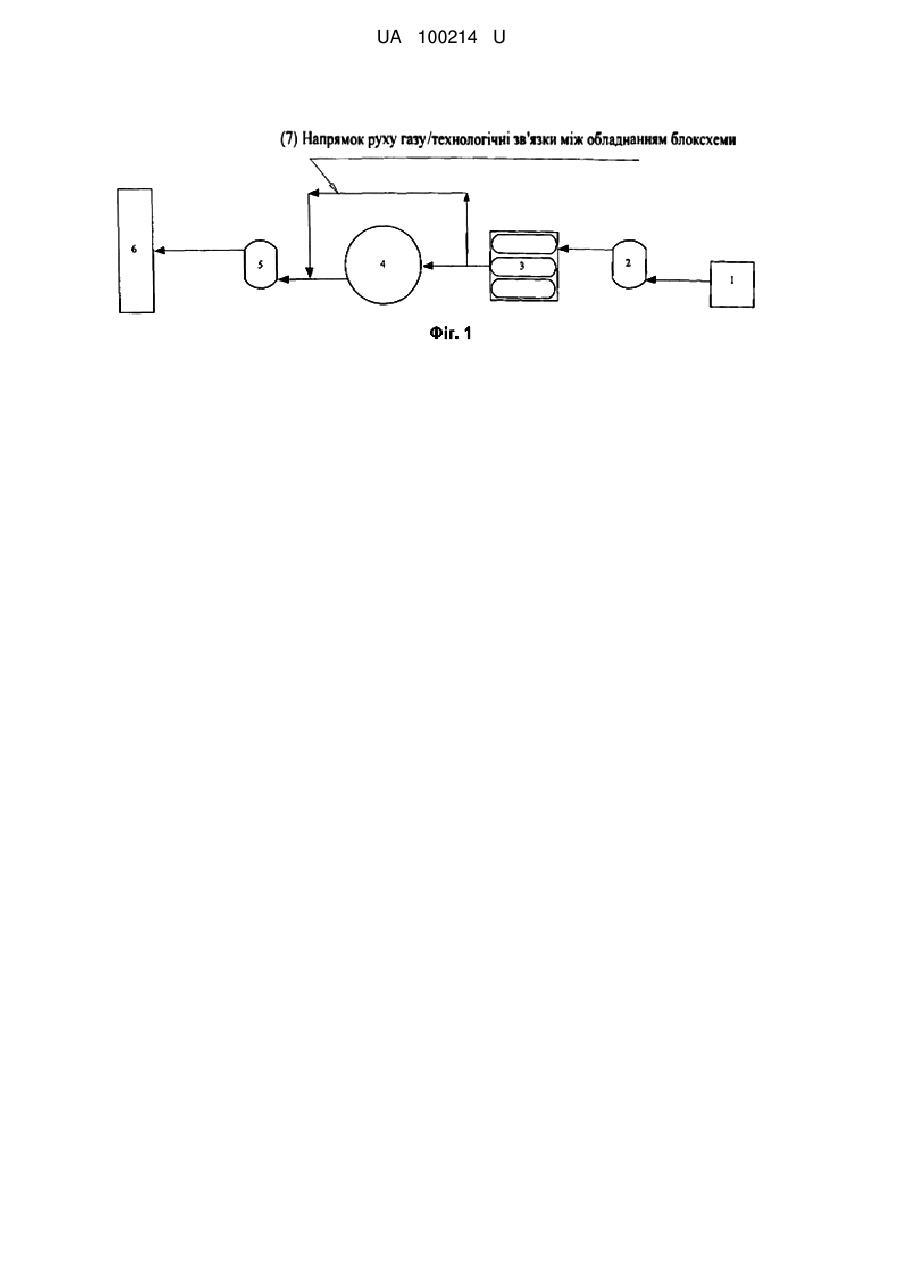

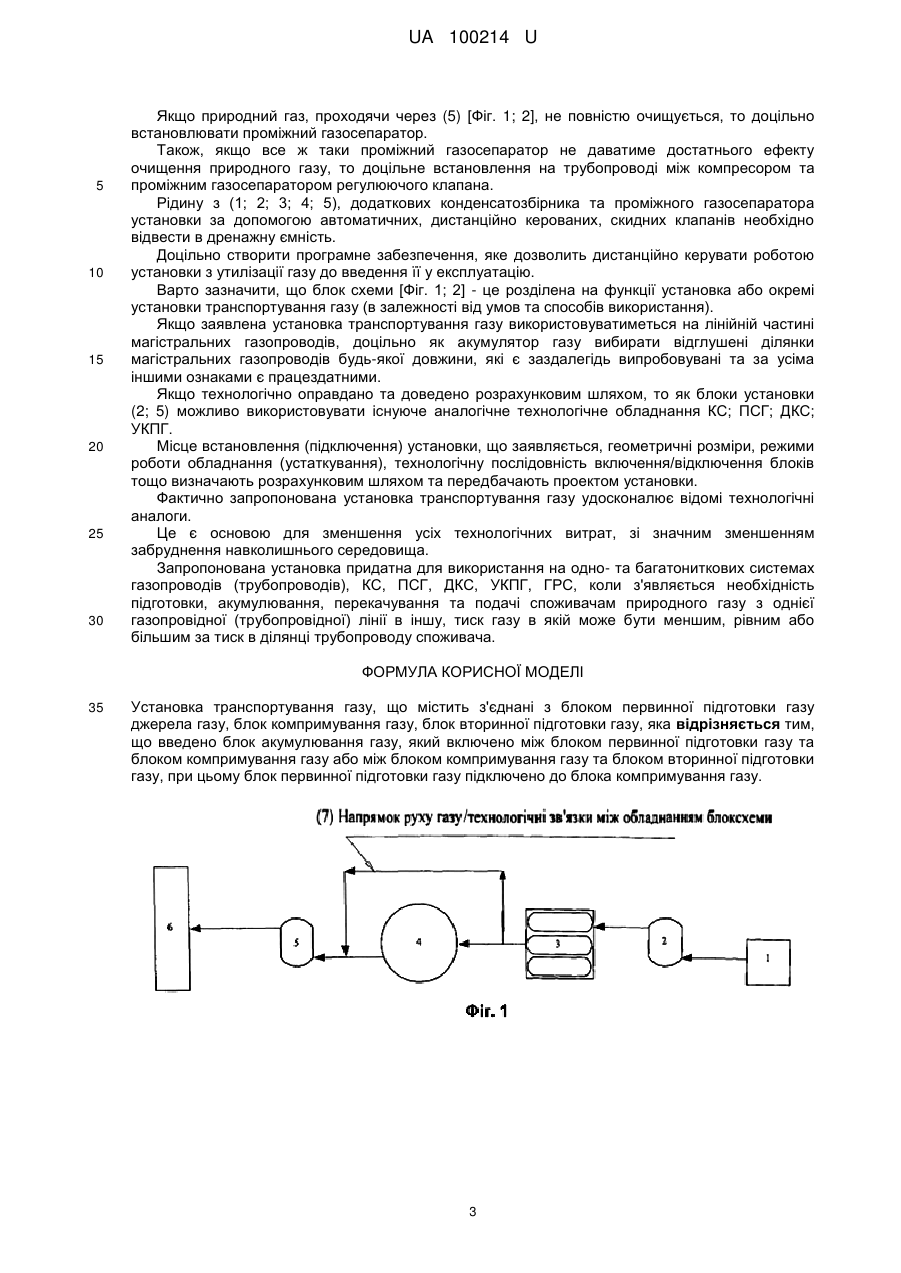

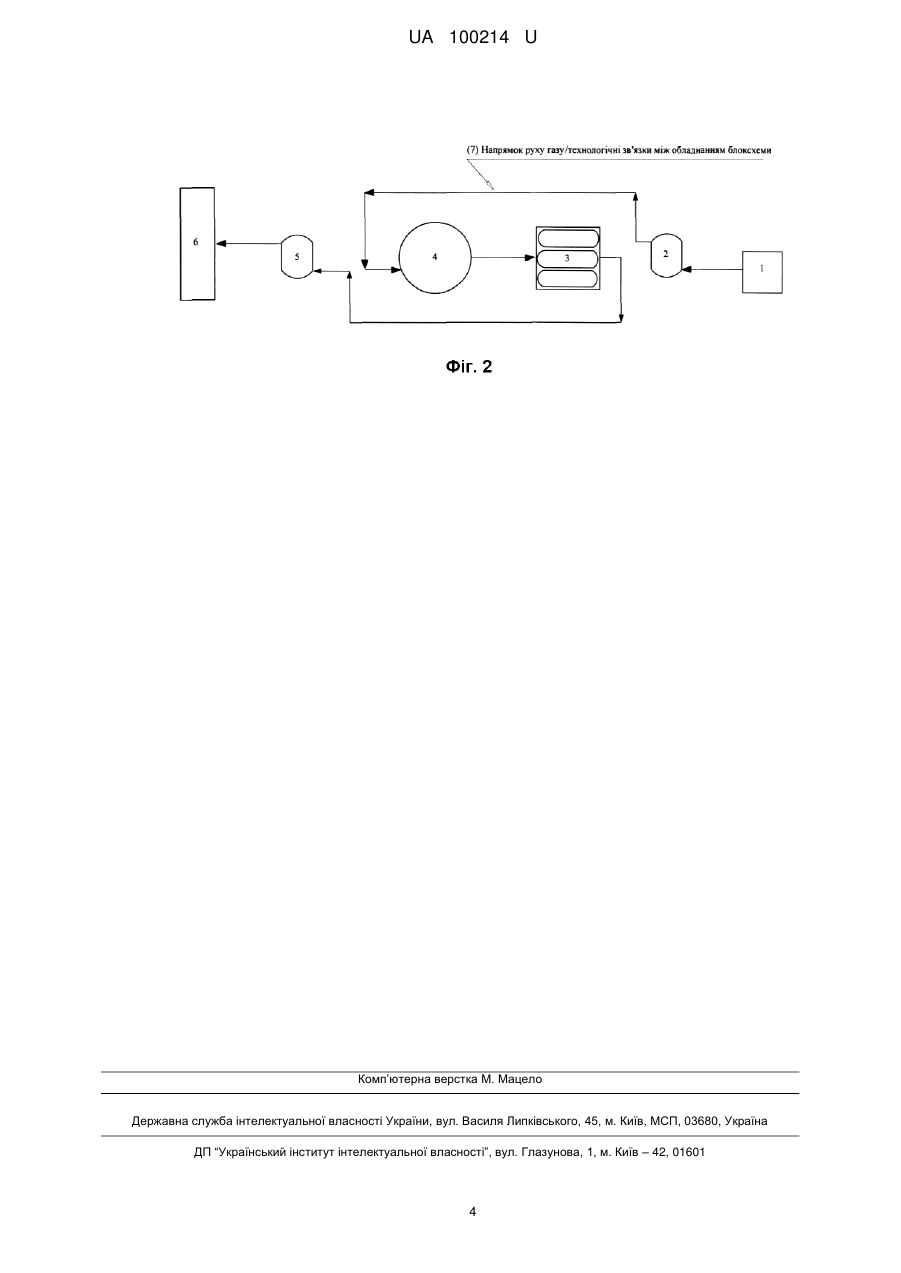

Реферат: Установка транспортування газу містить з'єднані з блоком первинної підготовки газу джерела газу, блок компримування газу, блок вторинної підготовки газу. Введено блок акумулювання газу, який включено між блоком первинної підготовки газу та блоком компримування газу або між блоком компримування газу та блоком вторинної підготовки газу, при цьому блок первинної підготовки газу підключено до блока компримування газу. UA 100214 U (12) UA 100214 U UA 100214 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області транспортування та розподілу природного газу і може бути застосована для утилізації викидів газу у атмосферу, спорожнення від газоподібних речовин порожнини технологічного обладнання газовидобувних/газофанспортних підприємств з метою скорочення технологічних витрат, забезпечення необхідних значень величин допустимих тисків та якості природного газу при проведенні ремонтних та регламентних робіт. Відомі такі технологічні процеси очищення, транспортування газу та види використання газу, при виконанні яких на об'єктах газотранспортних та газовидобувних підприємств відбувається стравлювання (викиди) газу у навколишнє середовище: - стравлювання газу при виконанні ремонтних/профілактичних робіт, стравлювання газу при запусках та зупинках газоперекачуючих агрегатів (ГПА) та мотокомпресорів (МК), продувках та очищенні обладнання дотискних компресорних станцій (ДКС), продувках обладнання компресорних станцій магістральних газопроводів (КС), продувках та очищенні технологічного обладнання підземних сховищ газу (ПСГ), продувках та очищенні технологічного обладнання установок комплексної підготовки газу (УКГТГ) газовидобувних підприємств; - стравлювання газу при продувках та очистках обладнання замірних дільниць і системи підготовки газу до транспортування; - стравлювання газу із замірних дільниць при ремонтах і заміні діафрагм; - стравлювання газу з посудин, які працюють під тиском, при їх внутрішніх оглядах і ремонтах; - стравлювання газу з пневматичних і пневмогідравлічних запірних пристроїв при їх перестановках; - стравлювання газу при продувках шлейфів і колекторів для усунення накопиченої рідини і твердих частин; - стравлювання газу зі шлейфів і газопроводів при виконанні ремонтних робіт; - стравлювання газу з комунікацій ПСГ, ДКС та КС при випробуванні станційного ключа аварійної зупинки; - стравлювання газу при продувці свердловин для очищення вибою; - стравлювання газу при продувці свердловин для очищення їх вибою від бруду та рідини при освоєнні після буріння або капітального ремонту, а також після відбирання газу з них; - стравлювання газу при газодинамічних і геофізичних дослідженнях свердловин; - використання газу при термічних знешкодженнях промстоків; - використання газу як палива в установках осушування/підігріву газу, блоках регенерації, котельнях [В.А. Дятлов, В.М. Михайлов, Е.И. Яковлев "Оборудование, эксплуатация и ремонт магистральных газопроводов" – Москва: НЕДРА, 1990 г. (стор. 7, 9, 8; 171-172; 187; 191); Г.И. Задора "Оператор по добыче природного газа" – Москва: НЕДРА, 1980 г.; О.М. Ермилов, В.В. Ремизов, А.И. Широковский, Л.С. Чугунов "Физика пласта, добыча и подземное хранение газа" – Москва: НАУКА, 1996 г. (стор. 424-454; 458; 471-473; 478); Б.П. Гвоздев, А.П. Подкопаев, И.Т. Балыбердина, В.М. Агапкин, Б.Л. Кривошеий, В.А. Юфин, А.Д. Двойрис, Е.В. Левыкин "Добыча, подготовка и транспорт природного газа и конденсата" Справочное руководство в 2-х томах. М.: Недра, 1984 г. под редакцией: Коротаєв Ю.П., Маргулов Р.Д (стор. 250-259)] та інші. Недоліком багатьох з цих технологічних процесів та видів використання газу є завдання шкоди навколишньому середовищу та втрата величезних обсягів газу за рахунок його стравлювання. Найбільш близьким технічним рішенням є установка транспортування газу (у способі контролю тиску газу у магістральних, технологічних або міжпромислових газопроводах) [патент України № 96340], який включає завдання величини тиску, перекриття контрольованої ділянки з усіх боків, встановлення компресорної установки та перекачування газу у суміжні чи паралельну дільниці газопроводів. Основними недоліками зазначеного технічного рішення є: можлива невідповідність якості газу, який підлягає перекачуванню, державним нормам, стандартам, технічним умовам та, як наслідок, неможливість його подальшого використання для транспортування або реалізації іншим споживачам, також відсутність можливості його акумулювання; можлива невідповідність швидкостей, об'єму та інших фізичних параметрів газу, який підлягає перекачуванню, умовам виконання технологічно передбачених операцій. В основу корисної моделі поставлено задачу удосконалення відомої установки транспортування газу, в якій введенням нових конструктивних елементів досягається можливість виключення процесу стравлювання, великих обсягів газу, за рахунок його акумулювання та подальшої утилізації, як наслідок значне скорочення технологічних, 1 UA 100214 U 5 10 15 20 25 30 35 40 45 50 55 60 експлуатаційних, фінансових витрат газотранспортних/газовидобувних підприємств та поліпшення стану навколишнього середовища. Поставлена задача вирішується тим, що у відому установку транспортування газу, що містить з'єднані з блоком первинної підготовки газу джерела газу, блок компримування газу, блок вторинної підготовки газу, згідно з корисною моделлю введено блок акумулювання газу, який включено між блоком первинної підготовки газу та блоком компримування газу або між блоком компримування газу та блоком вторинної підготовки газу, при цьому блок первинної підготовки газу підключено до блока компримування газу. На Фіг. 1-2 наведено блок-схеми установки, що заявляється. 1. Згідно з схемою Фіг. 1 1 - джерела газу, який відповідає/не відповідає державним нормам, стандартам тощо; 2 - блок первинної підготовки газу (очищення тощо); 3 - блок акумулювання газу; 4 - блок компримування газу (один або декілька стаціонарних або пересувних компресорних агрегатів, двигуни яких працюють на газоподібному або іншому виді палива); 5 - блок вторинної підготовки газу (очищення, регулювання, редукування тощо); 6 - комунікації споживача; → - (7) напрямок руху газу/технологічні зв'язки між обладнанням блок-схеми ("вихід-вхід"). 1.1. Виконуючи операцію доочищення, акумулювання та реалізації газу, наприклад, при продувці шлейфів свердловин ПСГ від рідини, бруду та стравлюванні природного газу зі шлейфів, установка працює наступним чином, згідно з Фіг. 1: Шляхом відкриття запірної арматури з джерела газу (1), газ надходить на вхід блока первинної підготовки (2), первинно очищений газ з виходу (2) подається на вхід акумулятора газу (3), після чого, при необхідності, надходить на вхід компресорного блока (4), дотискається компресором/компресорами та з виходу блока (4) подасться на вхід блока вторинної очистки (5), де при необхідності у тому числі і регулюється, після чого з виходу (5) газ подається на вхід у комунікації споживача (6). При відсутності необхідності у компримуванні газу у блоці (4) газ, який виходить з блока (3), може потрапляти по обвідних-байпасних лініях на вхід блока (5), далі - з виходу блока (5) на вхід блока (6). 1.2. Установка в режимі акумулювання та реалізації газу працює наступним чином, згідно з Фіг. 2: 1 - джерела газу, який відповідає/не відповідає державним нормам, стандартам тощо; 2 - блок первинної підготовки газу (очищення тощо); 3 - блок акумулювання газу; 4 - блок компримування газу (один або декілька стаціонарних або пересувних компресорних агрегатів, двигуни яких працюють на газоподібному або іншому виді палива); 5 - блок вторинної підготовки газу (очищення, регулювання, редукування тощо); 6 - комунікації споживача; → - (7) напрямок руху газу/технологічні зв'язки між обладнанням блок-схеми ("вихід-вхід"). Шляхом відкриття запірної арматури з джерела газу (1), газ надходить на вхід блока первинної підготовки (2), первинно очищений газ з виходу (2) подається на вхід компресорного блока (4), після чого дотискається компресором/компресорами та з виходу надходить на вхід акумуляторного блока (3), далі з виходу блока (3) газ подається на вхід блока вторинної очистки (5), де при необхідності у тому числі і регулюється, після чого з виходу (5) газ подається у комунікації споживача (6). При відсутності необхідності у постійному компримуванні газу у блоці (4) газ, який виходить з блока (3), може потрапляти на вхід у блок (5) під власним тиском блока (3), далі, з виходу блока (5) газ потрапляє на вхід блока (6). Установка повинна комплектуватися засобами протикорозійного захисту, контрольновимірювальними приладами, автоматикою безпеки, засобами пожежної безпеки (пожежогасіння), замірним вузлом витрат паливного газу та газу, який транспортується, запірною, запобіжною та регулюючою арматурою з дистанційним керуванням відповідно до вимог діючого законодавства країни. Система керування установки повинна управлятися за допомогою автоматизованих систем керування компресорною установкою та запірною (запобіжною) арматурою її технологічної обв'язки з виведенням центрального пульту керування в диспетчерську ПСГ, КС, ДКС, УКГГГ, на автоматизоване робоче місце оператора ГРС або, у польових умовах, на щит керування компресорною установкою (програмне забезпечення розробляється до вводу установки у експлуатацію). На трубопроводі між компресором та замірним вузлом (на виході з компресора) доцільно змонтувати конденсатозбірник (фільтр) для запобігання попаданню рідини на прилади обліку газу. 2 UA 100214 U 5 10 15 20 25 30 Якщо природний газ, проходячи через (5) [Фіг. 1; 2], не повністю очищується, то доцільно встановлювати проміжний газосепаратор. Також, якщо все ж таки проміжний газосепаратор не даватиме достатнього ефекту очищення природного газу, то доцільне встановлення на трубопроводі між компресором та проміжним газосепаратором регулюючого клапана. Рідину з (1; 2; 3; 4; 5), додаткових конденсатозбірника та проміжного газосепаратора установки за допомогою автоматичних, дистанційно керованих, скидних клапанів необхідно відвести в дренажну ємність. Доцільно створити програмне забезпечення, яке дозволить дистанційно керувати роботою установки з утилізації газу до введення її у експлуатацію. Варто зазначити, що блок схеми [Фіг. 1; 2] - це розділена на функції установка або окремі установки транспортування газу (в залежності від умов та способів використання). Якщо заявлена установка транспортування газу використовуватиметься на лінійній частині магістральних газопроводів, доцільно як акумулятор газу вибирати відглушені ділянки магістральних газопроводів будь-якої довжини, які є заздалегідь випробовувані та за усіма іншими ознаками є працездатними. Якщо технологічно оправдано та доведено розрахунковим шляхом, то як блоки установки (2; 5) можливо використовувати існуюче аналогічне технологічне обладнання КС; ПСГ; ДКС; УКПГ. Місце встановлення (підключення) установки, що заявляється, геометричні розміри, режими роботи обладнання (устаткування), технологічну послідовність включення/відключення блоків тощо визначають розрахунковим шляхом та передбачають проектом установки. Фактично запропонована установка транспортування газу удосконалює відомі технологічні аналоги. Це є основою для зменшення усіх технологічних витрат, зі значним зменшенням забруднення навколишнього середовища. Запропонована установка придатна для використання на одно- та багатониткових системах газопроводів (трубопроводів), КС, ПСГ, ДКС, УКПГ, ГРС, коли з'являється необхідність підготовки, акумулювання, перекачування та подачі споживачам природного газу з однієї газопровідної (трубопровідної) лінії в іншу, тиск газу в якій може бути меншим, рівним або більшим за тиск в ділянці трубопроводу споживача. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Установка транспортування газу, що містить з'єднані з блоком первинної підготовки газу джерела газу, блок компримування газу, блок вторинної підготовки газу, яка відрізняється тим, що введено блок акумулювання газу, який включено між блоком первинної підготовки газу та блоком компримування газу або між блоком компримування газу та блоком вторинної підготовки газу, при цьому блок первинної підготовки газу підключено до блока компримування газу. 3 UA 100214 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
