Пневматична трамбівка

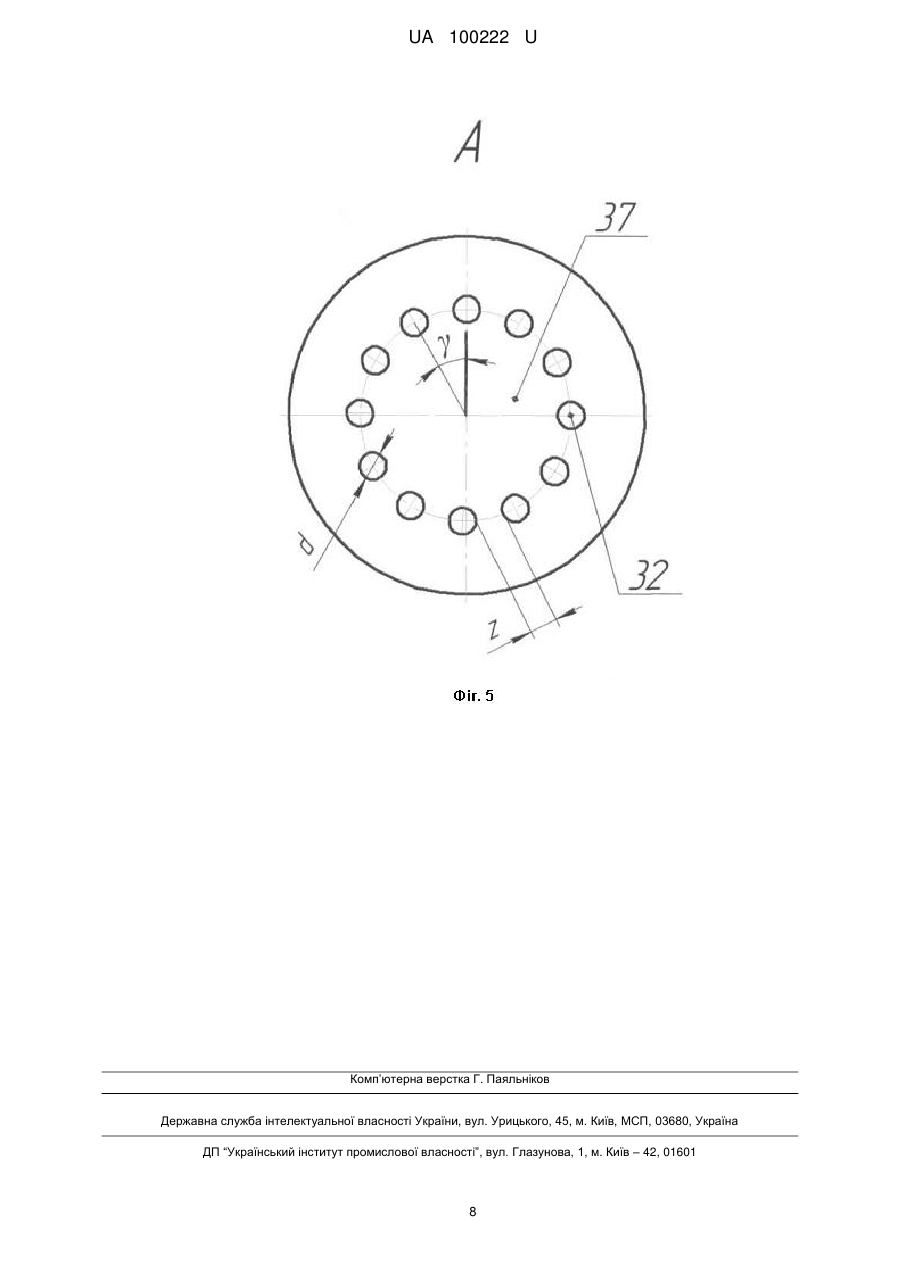

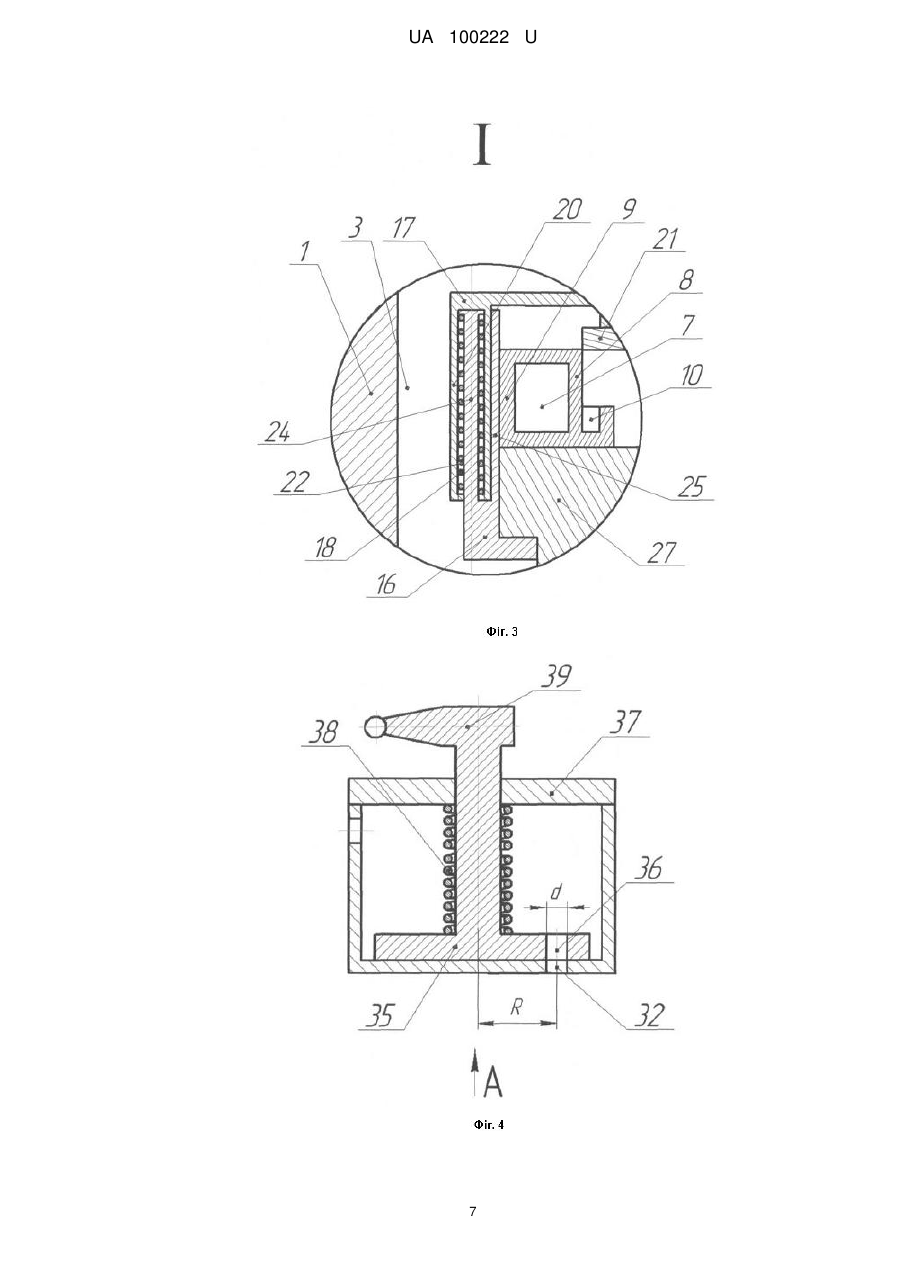

Реферат: Пневматична трамбівка містить корпус, у нижній частині якого виконана стаканоподібна порожнина прямокутного перерізу. До відкритої частини стаканоподібної порожнини закріплено кришку з центральним отвором з ущільненням. Корпус виконаний з вихлопним та напірним каналами. У верхній частині корпусу встановлений повітряний компресор, а у стаканоподібній порожнині зі сторони днищ, розташована нерухома коробчаста частина. До правої внутрішньої сторони стаканоподібної порожнини встановлено назустріч одна одній верхня Г-подібна пластина та нижня Г-подібна пластина. На зовнішній лівій стороні нерухомої коробчастої частини розташована золотникова рамка, верхня частина якої має П-подібну конструкцію, а нижня сторона золотникової рамки має L-подібну конструкцію. Між зовнішньою стороною перекривальної гілки та зовнішньою нижньою стороною нерухомої коробчастої частини розташовано ударник, що має Т-подібну конструкцію. До кінця вертикальної частини Тподібного ударника прикріплена трамбуюча лижа, між нею та напрямною встановлено наборну тарілчасту пружину. На правій внутрішній боковій стінці стаканоподібної порожнини, між нижньою полкою L-подібної нижньої частини золотникової рамки та кришкою, розташовані вихлопні отвори. Плоский поворотний розподільник являє собою шайбу з отвором. Між внутрішньою поверхнею розподільного корпусу і шайбою встановлена розподільна пружини. До шайби прикріплена рукоять. UA 100222 U (54) ПНЕВМАТИЧНА ТРАМБІВКА UA 100222 U UA 100222 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівельно-дорожньої техніки, призначена для ущільнення ґрунтів, і може бути використана при шаровому ущільненні насипів. Відоме технічне рішення представлене в авторському свідоцтві SU 140074 кл. Е01С 19/30 [Заявлено 30.09.1960 р за № 680496/25] Бюл. № 15 1961 р. "Пневматическая трамбовка", яка складається з корпусу, в якому виконана стаканоподібна порожнина, в якій знаходиться ударник, причому до нижньої частини стаканоподібної порожнини прикріплена кришка з центральним отвором, в якому знаходиться кінець ударника, до кінця ударника прикріплена трамбуюча лижа, а в корпусі виконані напірний канал та вихлопний канал. Недоліком даного рішення є неможливість регулювання частоти силових імпульсів. Найбільш близьке рішення запропоновано в авторському свідоцтві SU 1675467 Е01С 19/30 07.09.1991 Бюл. № 33 "Гидроинерционная вибротрамбовка", яка складається з корпусу, в якому виконана стаканоподібна порожнина, в якій розміщений ударник, причому до нижньої частини стаканоподібної порожнини прикріплена кришка з центральним отвором та ущільненням, а в центральному отворі знаходиться кінець ударника, причому до кінця ударника прикріплена трамбуюча лижа, а між корпусом і трамбуючою лижею на кінці ударника встановлено амортизуюче обладнання. При цьому в корпусі виконані напірна та зливна магістралі. Недоліком даного технічного рішення є складність конструкції. Задачею корисної моделі є спрощення конструкції з одночасною можливістю регулювання частоти силових імпульсів. Поставлена задача вирішується тим, що у верхній частині корпусу встановлений повітряний компресор, при цьому у нижній частині корпуса виконана стаканоподібна порожнина прямокутного перерізу, причому до відкритої частини стаканоподібної порожнини закріплено кришку з центральним отвором та з ущільненням, а у стаканоподібній порожнині зі сторони днища розташована нерухома коробчаста частина, причому права сторона та ліва сторона нерухомої коробчастої частини виконані довжиною (а), причому до правої сторони нерухомої коробчастої частини прикріплено коритоподібна частина висота стінки якої (b), причому (b R+c + k; де с - товщина нижньої полочки L-подібної нижньої частини золотникової рамки, а відстань (z) між вихлопними отворами відповідає нерівності z > d, при цьому плоский поворотний розподільник являє собою шайбу з отвором, що розташований на радіусі (R) від центра шайби, при цьому шайба знаходяться в розподільниковому корпусі плоского поворотного розподільника, причому між внутрішньою поверхнею розподільникового корпусу і шайбою встановлена розподільникова пружина, а до шайби прикріплена рукоять. Корисна модель пояснюється кресленням, де на: Фіг. 1 - Пневматична трамбівка - повздовжній переріз у вихідному положенні. Фіг. 2 - Пневматична трамбівка - повздовжній переріз. Фіг. 3 - Пневматична трамбівка - виноска І по фіг. 1. Фіг. 4 - Пневматична трамбівка - переріз плоского поворотного розподільника. Фіг. 5 - Пневматична трамбівка - вид А по фіг. 4. Пневматична трамбівка складається з корпусу 1, у верхній частині якого встановлений повітряний компресор 2. У нижній частині корпуса 1 виконана стаканоподібна порожнина прямокутного перерізу 3. До відкритої частини стаканоподібної порожнини 3 закріплено кришку 4 з центральним отвором 5 з ущільненням 6. У стаканоподібній порожнині 3 зі сторони днища розташована нерухома коробчаста частина 7, причому права сторона 8 та ліва сторона 9 нерухомої коробчастої частини 7 виконані довжиною (а) (Фіг. 2), причому до правої сторони 8 нерухомої коробчастої частини 7 прикріплена коритоподібна частина 10, висота стінки якої (b), причому (b R+c + k; де с - товщина нижньої полочки L-подібної нижньої частини 17 золотникової рамки 15, а відстань (z) між вихлопними отворами 32 відповідає нерівності z > d (Фіг. 5). Плоский поворотний розподільник 33 являє собою шайбу 35 з отвором 36, що розташований на радіусі (R) від центра шайби 35, при цьому шайба 35 знаходиться в розподільниковому корпусі 37 плоского поворотного розподільника 33, причому між внутрішньою поверхнею розподільникового корпусу 37 і шайбою 35 встановлена розподільникова пружини 38, а до шайби 35 прикріплена рукоять 39. Пневматична трамбівка працює наступним чином: перед початком роботи пневматична трамбівка встановлюється на трамбуючу поверхню ґрунту, вмикається компресор 2. У вихідному положенні (Фіг. 1) поперечина 21 притиснута до верхньої Г-подібної пластини 13, тим самим перекриваючи потік повітря в порожнину знаходження вертикальної частини 28, Т-подібний ударник 26 своїм торцем притиснутий до зовнішньої сторони нижньої частини нерухомої коробчастої частини 7 та до нижньої сторони нижньої Г-подібної пластини 14, а рухома гілка 24 знаходиться повністю в пружинному отворі 22, при цьому пружина стиснення 18 повністю розправлена. Компресор 2 під тиском подає повітря через напірний канал 11 та вихідний патрубок 12 у простір між поперечиною 21 та торцем верхньої частини 27 Т-подібного ударника 26. Потік повітря під тиском притискає поперечину 21 до верхньої Г-подібної пластини 13, при цьому проходячи між нижньою Гподібною пластиною 14 та коритоподібною частиною 10 потрапляє до порожнини, в якій розташований торець верхньої полки 27 Т-подібного ударника 26, під дією тиску повітря на торець верхньої полки 27 Т-подібний ударник 26 переміщається в сторону кришки 4, при цьому Т-подібний ударник 26 за допомогою своєї вертикальної частини 28 рухає трамбуючу лижу 30 в бік трамбування ґрунту, в результаті чого створюється різке штовхаюче навантаження, ущільнююче середовище підлягає силовій імпульсній дії, що ущільнює дане середовище. Тподібний ударник рухається до того моменту, поки торець верхньої полки 27, рухаючись, не досягне вихлопних отворів 32, при цьому ударник 26 своєю верхньою полкою 27 переміщує золотникову рамку 15, за допомогою її нижньої частини 16 у сторону кришки 4, при цьому у пружинному отворі 22 торець рухомої гілки 24 нижньої частини 16 стискає пружину стиснення 18, переміщуючись в бік розробки ґрунту. В той момент, як торець вертикальної частини 28 відкриє вихлопні отвори 32, тиск повітря в порожнині з боку торця вертикально частини 28 різко впаде, за рахунок розправлення пружини стиснення 18 верхня частина 17 золотникової рамки 15 за допомогою своєї короткої полочки 19 перемістить поперечину 21 до коритоподібної частини 10 та нижньої Г-подібної пластини 14, одночасно з цим відкриваючи доступ повітря під тиском у порожнину, в якій знаходиться вертикальна частина 28. Під дією тиску на нижню частину 16 та нижню сторону вертикальної частини 18 Т-подібний ударник 26 та золотникова рамка 15 повернуться у вихідне положення, при цьому Т-подібний ударник 26 своєю вертикальною частиною 28 поверне трамбуючу лижу 30 у вихідне положення, а золотникова рамка 15 за допомогою верхньої частини 17 поверне поперечину 21 у вихідне положення, перекриваючи простір між короткою бічною стороною 19 та верхньою Г-подібною пластиною 13 і, відкриваючи простір між коритоподібною частиною 10 та нижньою Г-подібною пластиною 14, цикл повториться. Регулювання частоти силових імпульсів здійснюється обертанням шайби 35, що знаходиться в корпусі 37 і притиснута розподільною пружиною 38, шайба 35 обертається за допомогою рукояті 39 навколо своєї осі. При обертанні шайби 35 отвір 36 співпадає з одним з вихлопних отворів 32, при цьому змінюючи збіг отвору 36 з одним з вихлопних отворів 32, змінюється шлях руху Т-подібного ударника 26, що дозволяє регулювати частоту силових імпульсів. Запропоноване технічне рішення дозволяє регулювати частоту силових імпульсів з одночасним спрощенням його конструкції. 3 UA 100222 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 30 35 40 45 50 55 Пневматична трамбівка, що містить корпус, у нижній частині якого виконана стаканоподібна порожнина прямокутного перерізу, а до відкритої частини стаканоподібної порожнини закріплено кришку з центральним отвором з ущільненням, причому корпус виконаний з вихлопним та напірним каналами, а у стаканоподібній порожнині знаходиться ударник, кінець якого з'єднано з трамбуючою лижею, а між корпусом і трамбуючою лижею на кінці ударника встановлено амортизуюче обладнання, яка відрізняється тим, що у верхній частині корпусу встановлений повітряний компресор, а у стаканоподібній порожнині зі сторони днища розташована нерухома коробчаста частина, причому права сторона та ліва сторона нерухомої коробчастої частини виконані довжиною (а), причому до правої сторони нерухомої коробчастої частини прикріплена коритоподібна частина, висота стінки якої (b), причому (b d, причому плоский поворотний розподільник являє собою шайбу з отвором, що розташований на радіусі (R) від центра шайби, причому шайба знаходяться в розподільному корпусі плоского поворотного розподільника, а між 4 UA 100222 U внутрішньою поверхнею розподільного корпусу і шайбою встановлена розподільна пружини, а до шайби прикріплена рукоять. 5 UA 100222 U 6 UA 100222 U 7 UA 100222 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
