Вібраційна трамбівка

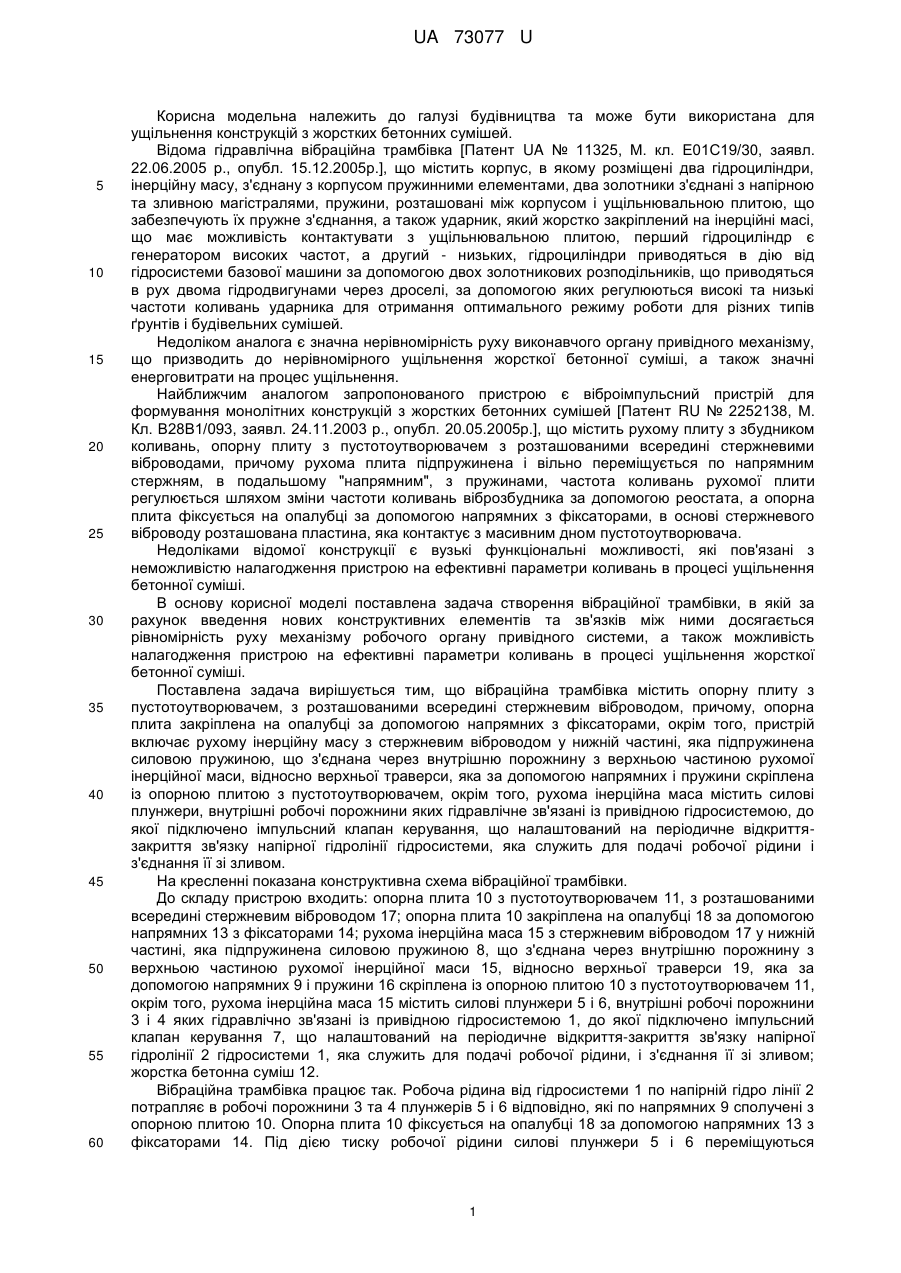

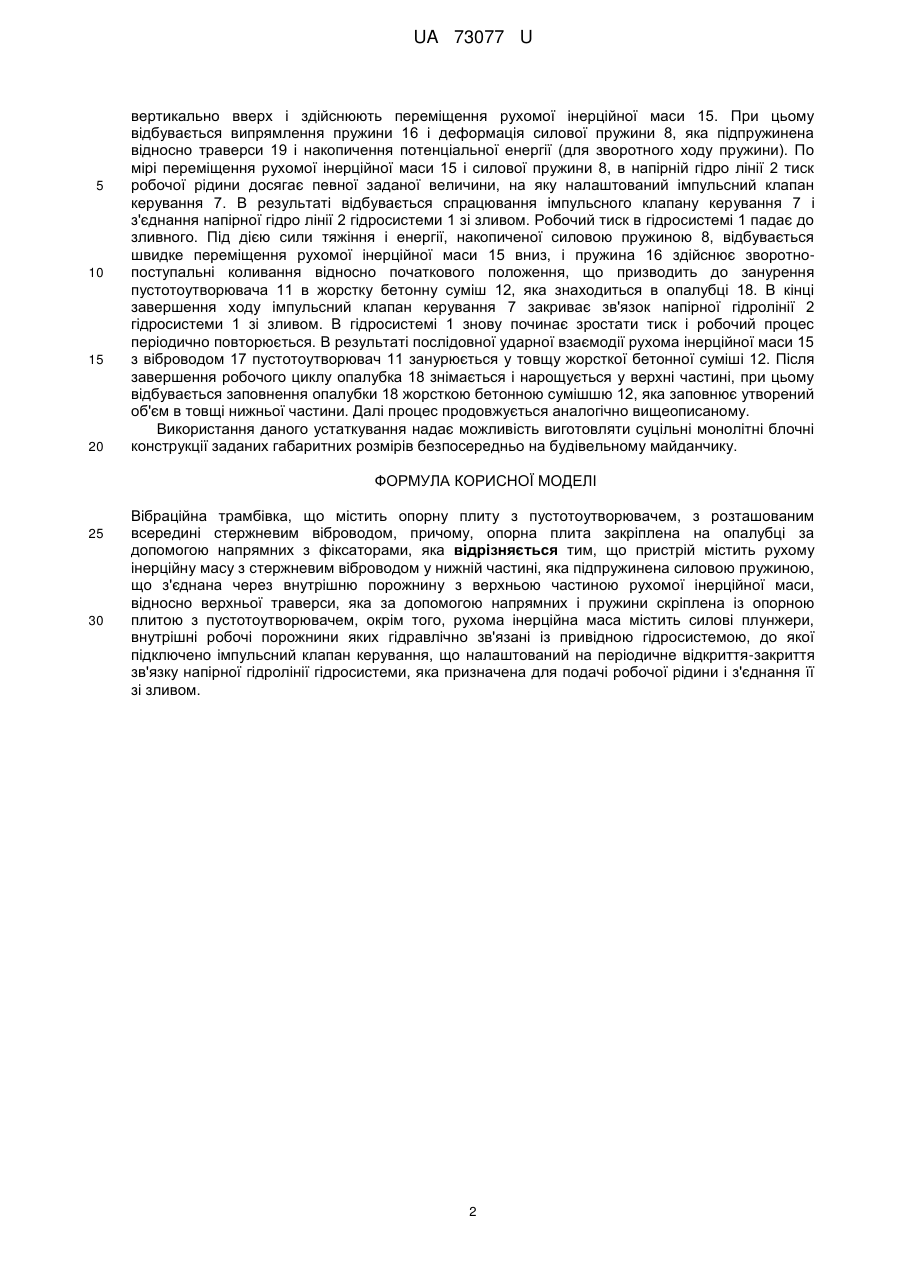

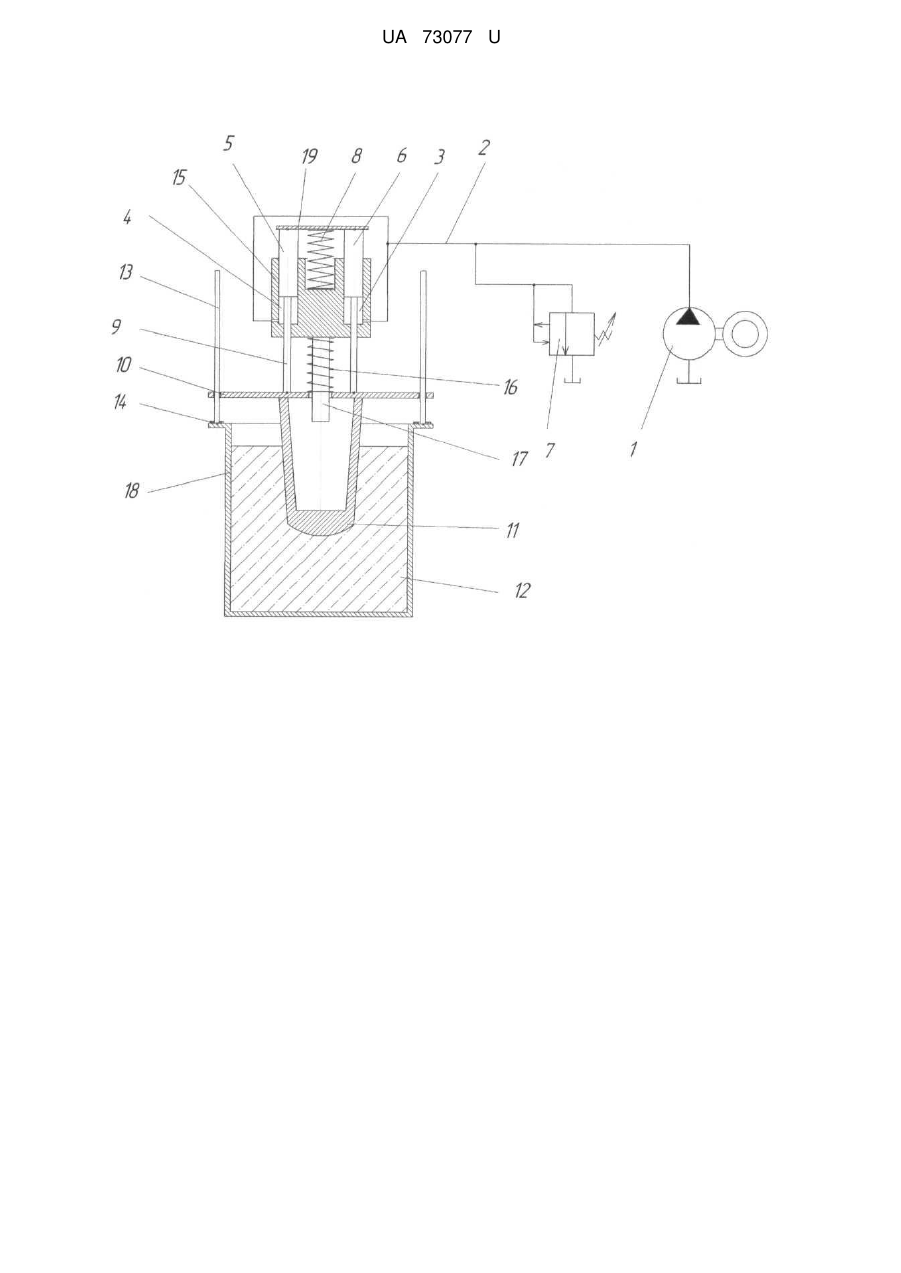

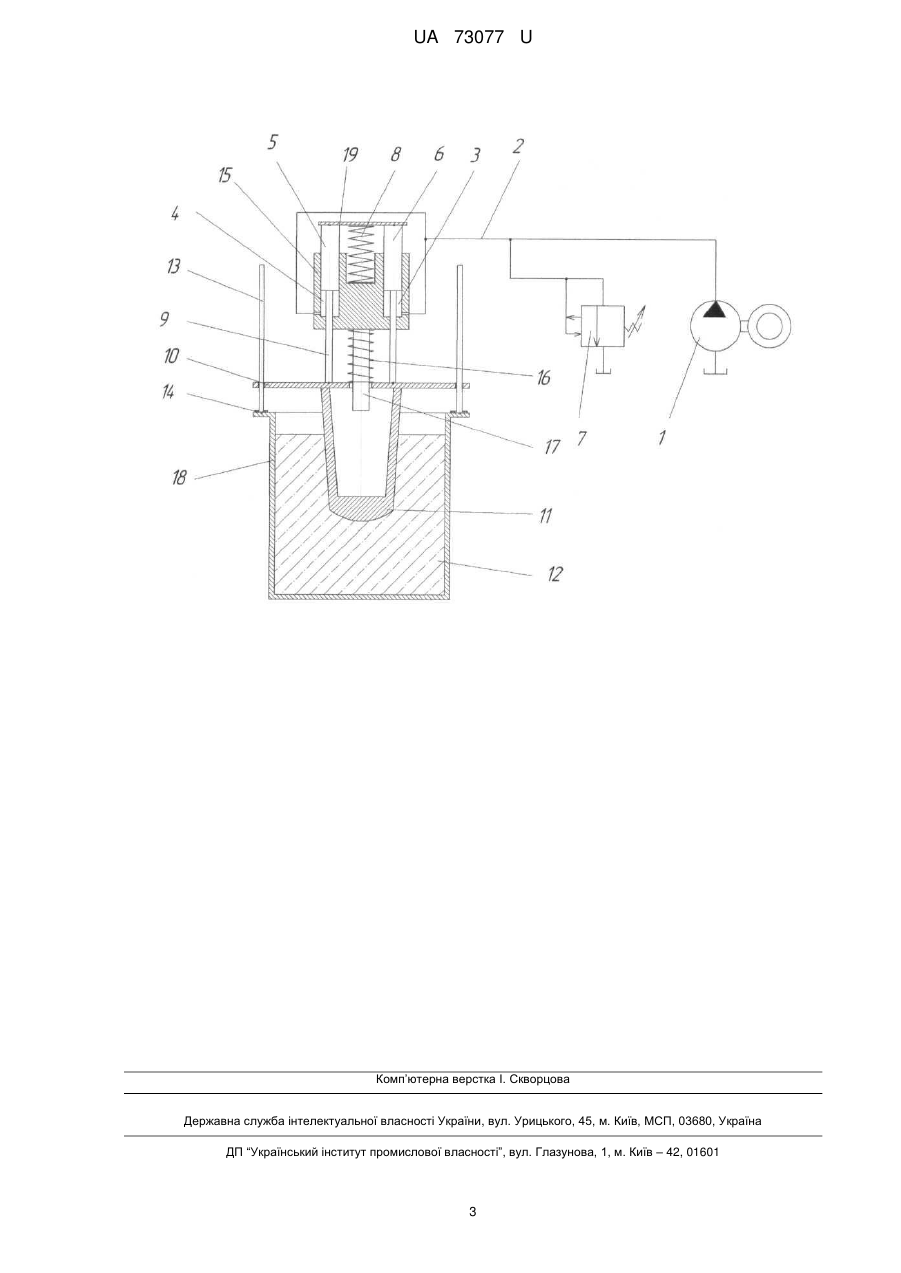

Реферат: UA 73077 U UA 73077 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модельна належить до галузі будівництва та може бути використана для ущільнення конструкцій з жорстких бетонних сумішей. Відома гідравлічна вібраційна трамбівка [Патент UA № 11325, М. кл. Е01С19/30, заявл. 22.06.2005 р., опубл. 15.12.2005р.], що містить корпус, в якому розміщені два гідроциліндри, інерційну масу, з'єднану з корпусом пружинними елементами, два золотники з'єднані з напірною та зливною магістралями, пружини, розташовані між корпусом і ущільнювальною плитою, що забезпечують їх пружне з'єднання, а також ударник, який жорстко закріплений на інерційні масі, що має можливість контактувати з ущільнювальною плитою, перший гідроциліндр є генератором високих частот, а другий - низьких, гідроциліндри приводяться в дію від гідросистеми базової машини за допомогою двох золотникових розподільників, що приводяться в рух двома гідродвигунами через дроселі, за допомогою яких регулюються високі та низькі частоти коливань ударника для отримання оптимального режиму роботи для різних типів ґрунтів і будівельних сумішей. Недоліком аналога є значна нерівномірність руху виконавчого органу привідного механізму, що призводить до нерівномірного ущільнення жорсткої бетонної суміші, а також значні енерговитрати на процес ущільнення. Найближчим аналогом запропонованого пристрою є віброімпульсний пристрій для формування монолітних конструкцій з жорстких бетонних сумішей [Патент RU № 2252138, М. Кл. В28В1/093, заявл. 24.11.2003 р., опубл. 20.05.2005р.], що містить рухому плиту з збудником коливань, опорну плиту з пустотоутворювачем з розташованими всередині стержневими віброводами, причому рухома плита підпружинена і вільно переміщується по напрямним стержням, в подальшому "напрямним", з пружинами, частота коливань рухомої плити регулюється шляхом зміни частоти коливань віброзбудника за допомогою реостата, а опорна плита фіксується на опалубці за допомогою напрямних з фіксаторами, в основі стержневого віброводу розташована пластина, яка контактує з масивним дном пустотоутворювача. Недоліками відомої конструкції є вузькі функціональні можливості, які пов'язані з неможливістю налагодження пристрою на ефективні параметри коливань в процесі ущільнення бетонної суміші. В основу корисної моделі поставлена задача створення вібраційної трамбівки, в якій за рахунок введення нових конструктивних елементів та зв'язків між ними досягається рівномірність руху механізму робочого органу привідного системи, а також можливість налагодження пристрою на ефективні параметри коливань в процесі ущільнення жорсткої бетонної суміші. Поставлена задача вирішується тим, що вібраційна трамбівка містить опорну плиту з пустотоутворювачем, з розташованими всередині стержневим віброводом, причому, опорна плита закріплена на опалубці за допомогою напрямних з фіксаторами, окрім того, пристрій включає рухому інерційну масу з стержневим віброводом у нижній частині, яка підпружинена силовою пружиною, що з'єднана через внутрішню порожнину з верхньою частиною рухомої інерційної маси, відносно верхньої траверси, яка за допомогою напрямних і пружини скріплена із опорною плитою з пустотоутворювачем, окрім того, рухома інерційна маса містить силові плунжери, внутрішні робочі порожнини яких гідравлічне зв'язані із привідною гідросистемою, до якої підключено імпульсний клапан керування, що налаштований на періодичне відкриттязакриття зв'язку напірної гідролінії гідросистеми, яка служить для подачі робочої рідини і з'єднання її зі зливом. На кресленні показана конструктивна схема вібраційної трамбівки. До складу пристрою входить: опорна плита 10 з пустотоутворювачем 11, з розташованими всередині стержневим віброводом 17; опорна плита 10 закріплена на опалубці 18 за допомогою напрямних 13 з фіксаторами 14; рухома інерційна маса 15 з стержневим віброводом 17 у нижній частині, яка підпружинена силовою пружиною 8, що з'єднана через внутрішню порожнину з верхньою частиною рухомої інерційної маси 15, відносно верхньої траверси 19, яка за допомогою напрямних 9 і пружини 16 скріплена із опорною плитою 10 з пустотоутворювачем 11, окрім того, рухома інерційна маса 15 містить силові плунжери 5 і 6, внутрішні робочі порожнини 3 і 4 яких гідравлічно зв'язані із привідною гідросистемою 1, до якої підключено імпульсний клапан керування 7, що налаштований на періодичне відкриття-закриття зв'язку напірної гідролінії 2 гідросистеми 1, яка служить для подачі робочої рідини, і з'єднання її зі зливом; жорстка бетонна суміш 12. Вібраційна трамбівка працює так. Робоча рідина від гідросистеми 1 по напірній гідро лінії 2 потрапляє в робочі порожнини 3 та 4 плунжерів 5 і 6 відповідно, які по напрямних 9 сполучені з опорною плитою 10. Опорна плита 10 фіксується на опалубці 18 за допомогою напрямних 13 з фіксаторами 14. Під дією тиску робочої рідини силові плунжери 5 і 6 переміщуються 1 UA 73077 U 5 10 15 20 вертикально вверх і здійснюють переміщення рухомої інерційної маси 15. При цьому відбувається випрямлення пружини 16 і деформація силової пружини 8, яка підпружинена відносно траверси 19 і накопичення потенціальної енергії (для зворотного ходу пружини). По мірі переміщення рухомої інерційної маси 15 і силової пружини 8, в напірній гідро лінії 2 тиск робочої рідини досягає певної заданої величини, на яку налаштований імпульсний клапан керування 7. В результаті відбувається спрацювання імпульсного клапану керування 7 і з'єднання напірної гідро лінії 2 гідросистеми 1 зі зливом. Робочий тиск в гідросистемі 1 падає до зливного. Під дією сили тяжіння і енергії, накопиченої силовою пружиною 8, відбувається швидке переміщення рухомої інерційної маси 15 вниз, і пружина 16 здійснює зворотнопоступальні коливання відносно початкового положення, що призводить до занурення пустотоутворювача 11 в жорстку бетонну суміш 12, яка знаходиться в опалубці 18. В кінці завершення ходу імпульсний клапан керування 7 закриває зв'язок напірної гідролінії 2 гідросистеми 1 зі зливом. В гідросистемі 1 знову починає зростати тиск і робочий процес періодично повторюється. В результаті послідовної ударної взаємодії рухома інерційної маси 15 з віброводом 17 пустотоутворювач 11 занурюється у товщу жорсткої бетонної суміші 12. Після завершення робочого циклу опалубка 18 знімається і нарощується у верхні частині, при цьому відбувається заповнення опалубки 18 жорсткою бетонною сумішшю 12, яка заповнює утворений об'єм в товщі нижньої частини. Далі процес продовжується аналогічно вищеописаному. Використання даного устаткування надає можливість виготовляти суцільні монолітні блочні конструкції заданих габаритних розмірів безпосередньо на будівельному майданчику. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Вібраційна трамбівка, що містить опорну плиту з пустотоутворювачем, з розташованим всередині стержневим віброводом, причому, опорна плита закріплена на опалубці за допомогою напрямних з фіксаторами, яка відрізняється тим, що пристрій містить рухому інерційну масу з стержневим віброводом у нижній частині, яка підпружинена силовою пружиною, що з'єднана через внутрішню порожнину з верхньою частиною рухомої інерційної маси, відносно верхньої траверси, яка за допомогою напрямних і пружини скріплена із опорною плитою з пустотоутворювачем, окрім того, рухома інерційна маса містить силові плунжери, внутрішні робочі порожнини яких гідравлічно зв'язані із привідною гідросистемою, до якої підключено імпульсний клапан керування, що налаштований на періодичне відкриття-закриття зв'язку напірної гідролінії гідросистеми, яка призначена для подачі робочої рідини і з'єднання її зі зливом. 2 UA 73077 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
