Тримач запобіжника, зокрема, для блоковних розеток та електричного обладнання взагалі

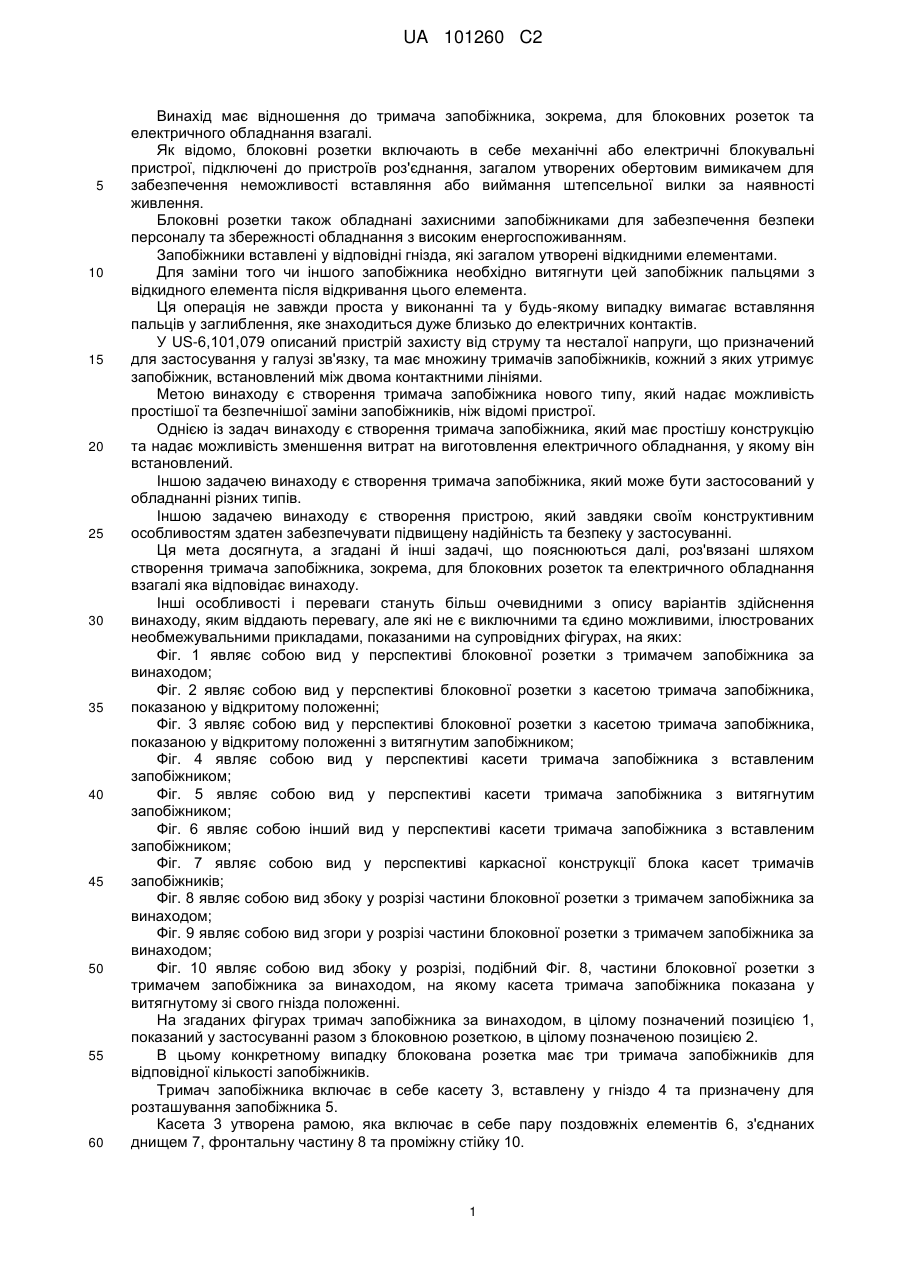

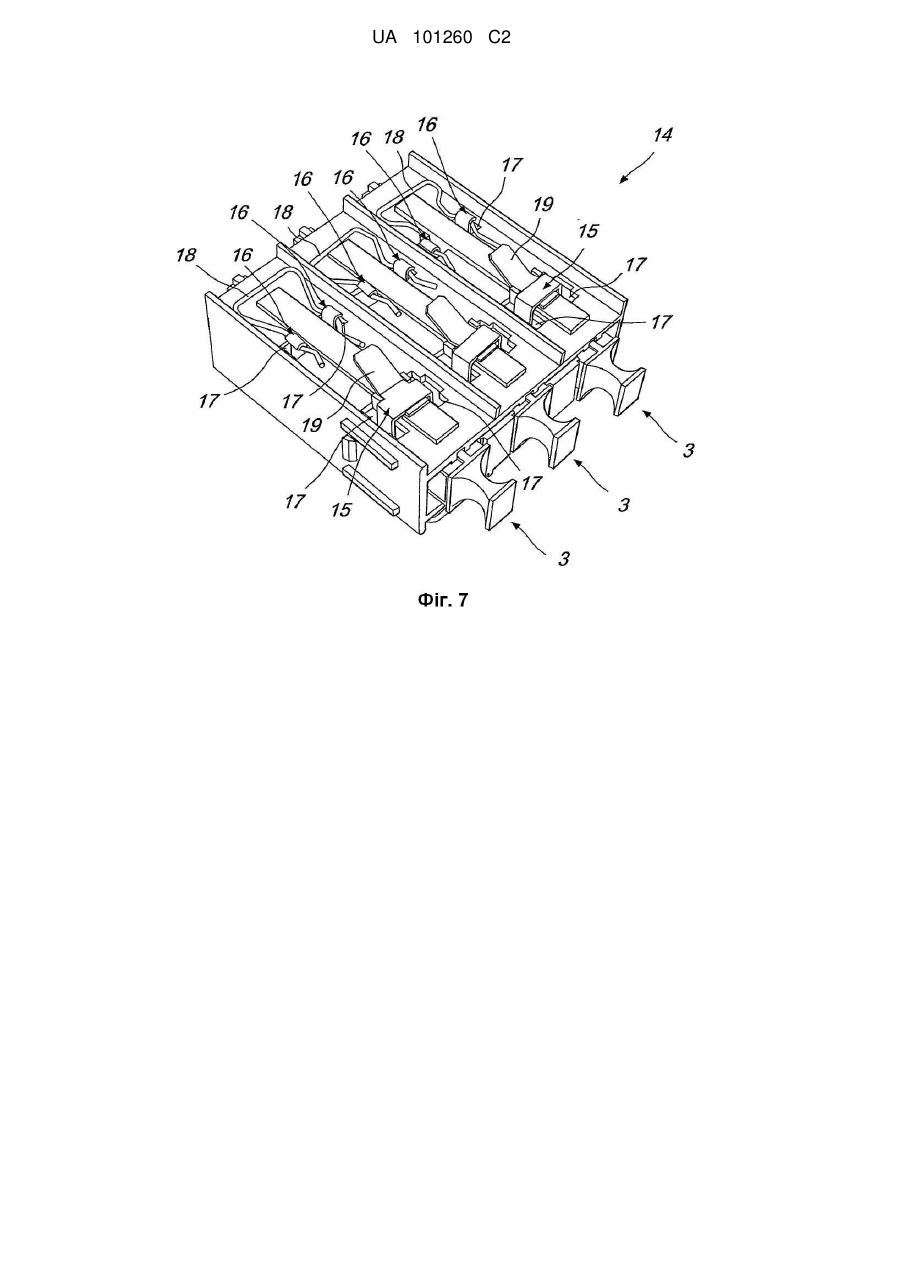

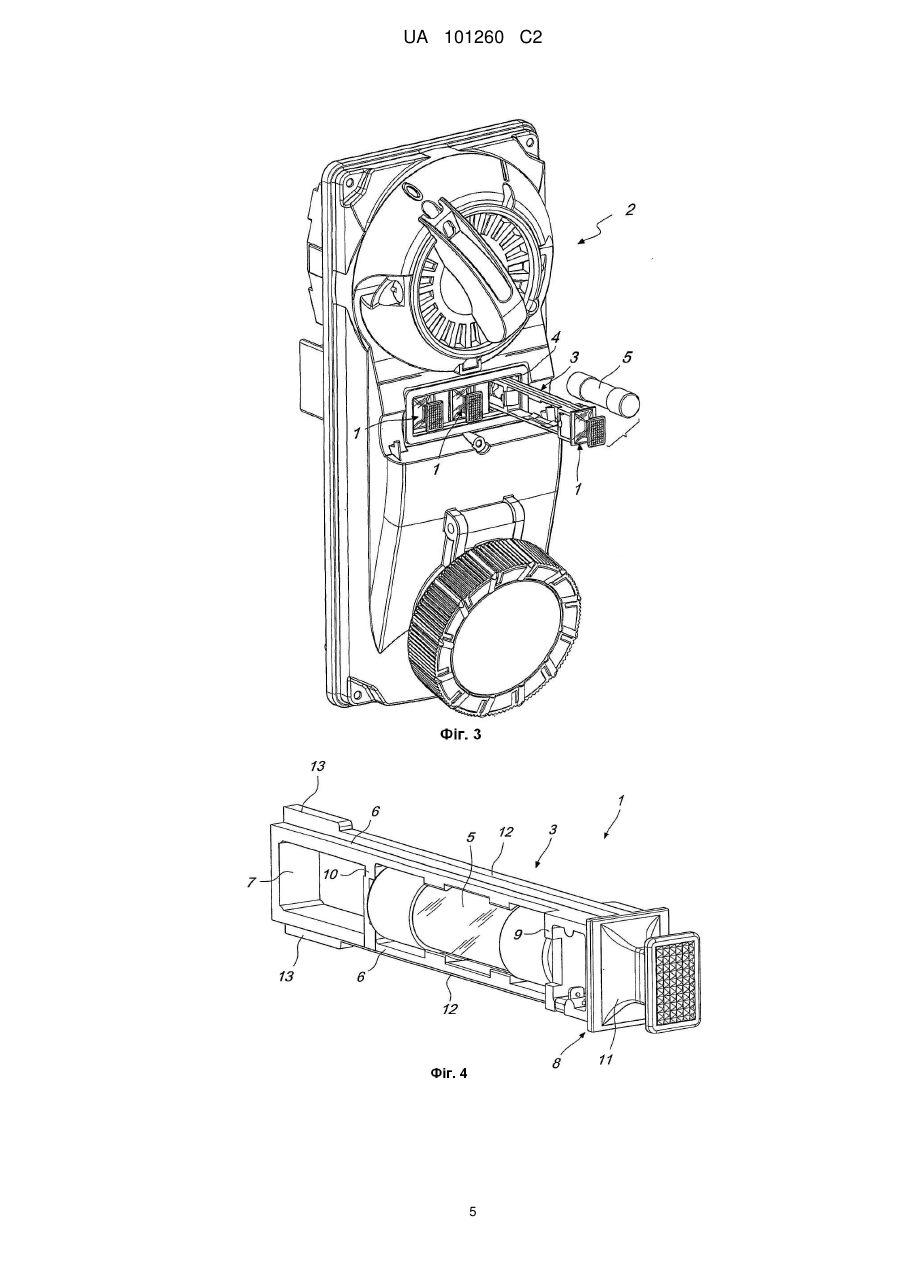

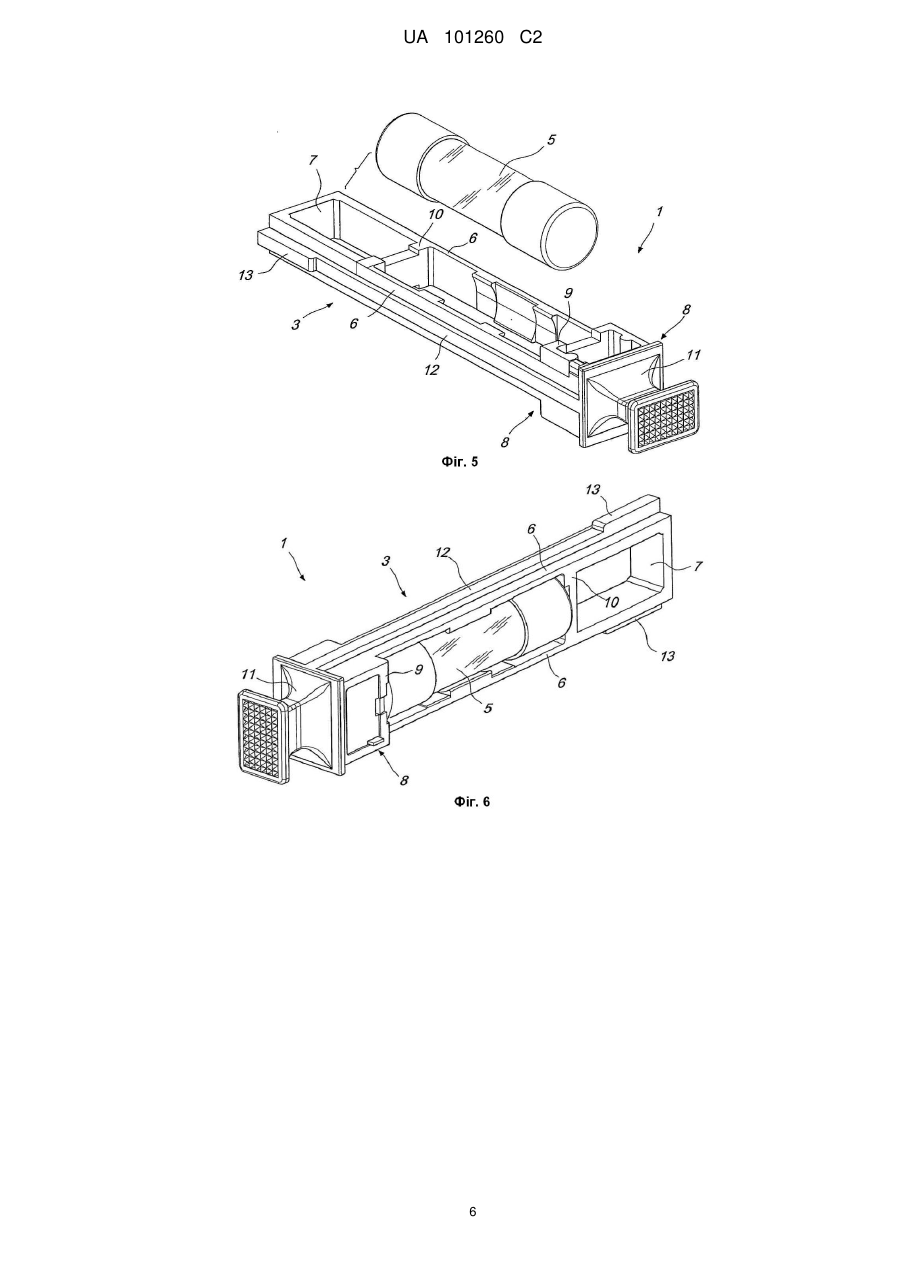

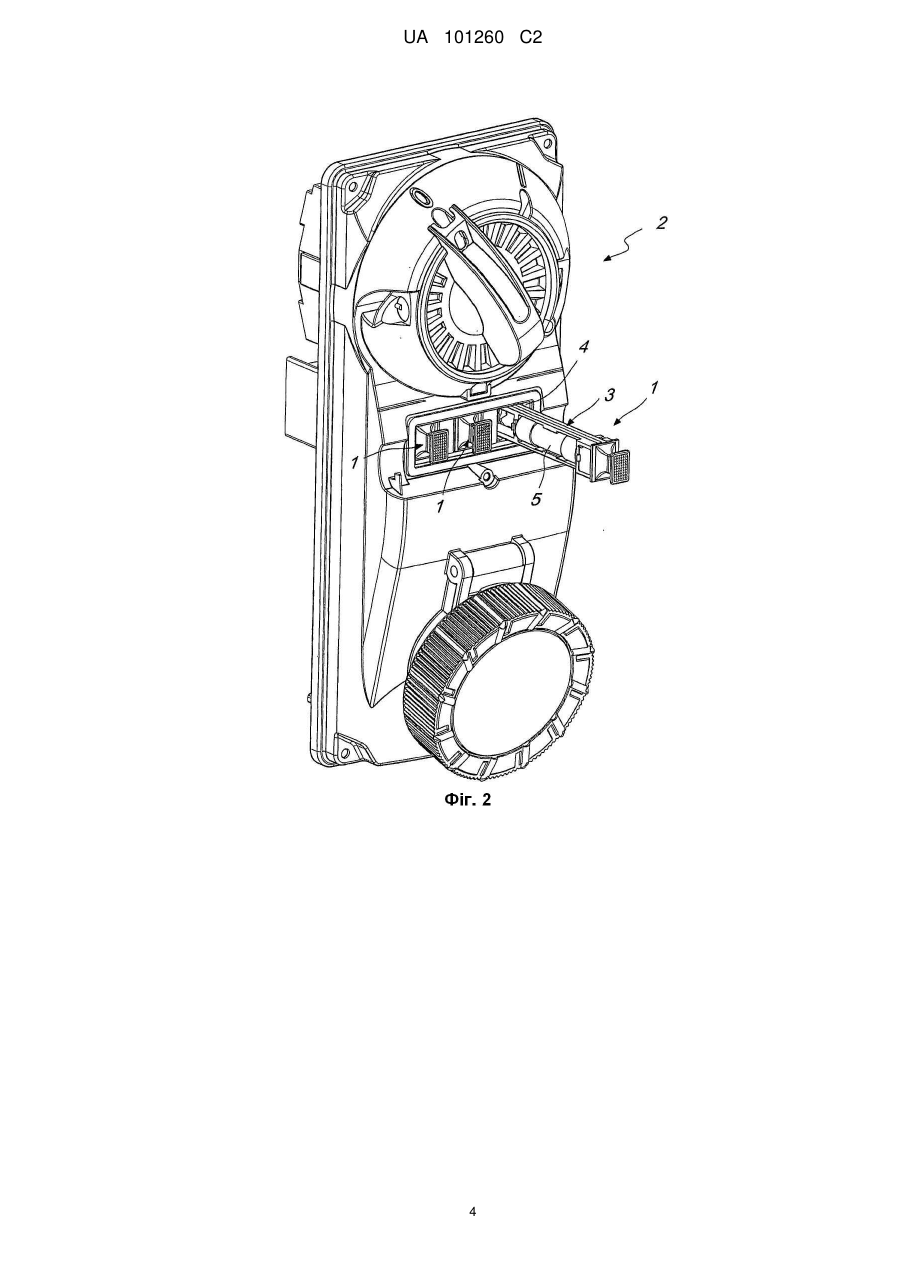

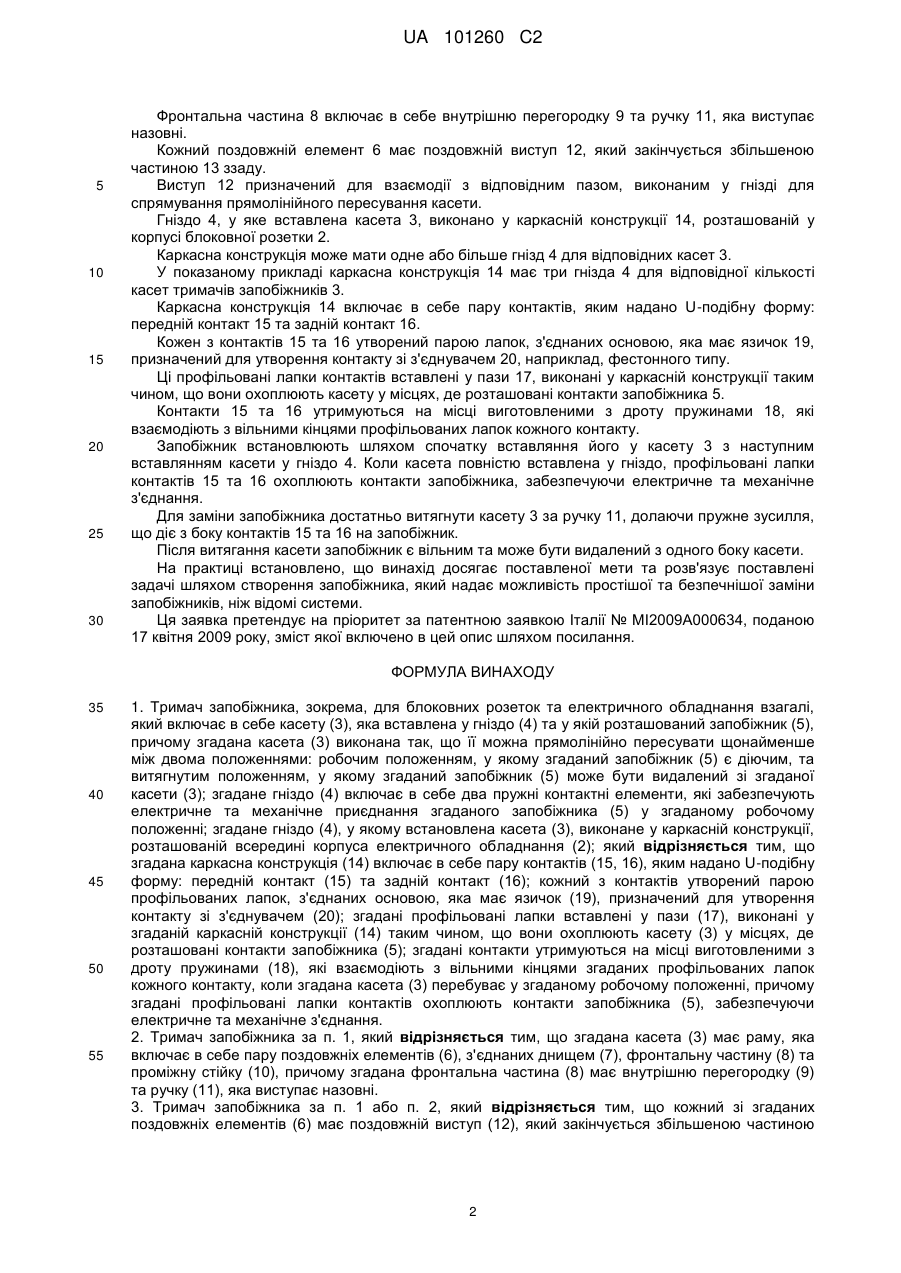

Реферат: Тримач запобіжника, зокрема, для блоковних розеток та електричного обладнання взагалі включає в себе касету, вставлену у гніздо та призначену для розташування запобіжника. Касета виконана так, що її можна прямолінійно пересувати, і має щонайменше два положення: робоче положення, у якому запобіжник є діючим, та витягнуте положення, у якому згаданий запобіжник може бути видалений з касети. Гніздо включає в себе два пружні контактні елементи, які забезпечують електричне та механічне з'єднання згаданого запобіжника у робочому положенні. UA 101260 C2 (12) UA 101260 C2 UA 101260 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід має відношення до тримача запобіжника, зокрема, для блоковних розеток та електричного обладнання взагалі. Як відомо, блоковні розетки включають в себе механічні або електричні блокувальні пристрої, підключені до пристроїв роз'єднання, загалом утворених обертовим вимикачем для забезпечення неможливості вставляння або виймання штепсельної вилки за наявності живлення. Блоковні розетки також обладнані захисними запобіжниками для забезпечення безпеки персоналу та збережності обладнання з високим енергоспоживанням. Запобіжники вставлені у відповідні гнізда, які загалом утворені відкидними елементами. Для заміни того чи іншого запобіжника необхідно витягнути цей запобіжник пальцями з відкидного елемента після відкривання цього елемента. Ця операція не завжди проста у виконанні та у будь-якому випадку вимагає вставляння пальців у заглиблення, яке знаходиться дуже близько до електричних контактів. У US-6,101,079 описаний пристрій захисту від струму та несталої напруги, що призначений для застосування у галузі зв'язку, та має множину тримачів запобіжників, кожний з яких утримує запобіжник, встановлений між двома контактними лініями. Метою винаходу є створення тримача запобіжника нового типу, який надає можливість простішої та безпечнішої заміни запобіжників, ніж відомі пристрої. Однією із задач винаходу є створення тримача запобіжника, який має простішу конструкцію та надає можливість зменшення витрат на виготовлення електричного обладнання, у якому він встановлений. Іншою задачею винаходу є створення тримача запобіжника, який може бути застосований у обладнанні різних типів. Іншою задачею винаходу є створення пристрою, який завдяки своїм конструктивним особливостям здатен забезпечувати підвищену надійність та безпеку у застосуванні. Ця мета досягнута, а згадані й інші задачі, що пояснюються далі, роз'вязані шляхом створення тримача запобіжника, зокрема, для блоковних розеток та електричного обладнання взагалі яка відповідає винаходу. Інші особливості і переваги стануть більш очевидними з опису варіантів здійснення винаходу, яким віддають перевагу, але які не є виключними та єдино можливими, ілюстрованих необмежувальними прикладами, показаними на супровідних фігурах, на яких: Фіг. 1 являє собою вид у перспективі блоковної розетки з тримачем запобіжника за винаходом; Фіг. 2 являє собою вид у перспективі блоковної розетки з касетою тримача запобіжника, показаною у відкритому положенні; Фіг. 3 являє собою вид у перспективі блоковної розетки з касетою тримача запобіжника, показаною у відкритому положенні з витягнутим запобіжником; Фіг. 4 являє собою вид у перспективі касети тримача запобіжника з вставленим запобіжником; Фіг. 5 являє собою вид у перспективі касети тримача запобіжника з витягнутим запобіжником; Фіг. 6 являє собою інший вид у перспективі касети тримача запобіжника з вставленим запобіжником; Фіг. 7 являє собою вид у перспективі каркасної конструкції блока касет тримачів запобіжників; Фіг. 8 являє собою вид збоку у розрізі частини блоковної розетки з тримачем запобіжника за винаходом; Фіг. 9 являє собою вид згори у розрізі частини блоковної розетки з тримачем запобіжника за винаходом; Фіг. 10 являє собою вид збоку у розрізі, подібний Фіг. 8, частини блоковної розетки з тримачем запобіжника за винаходом, на якому касета тримача запобіжника показана у витягнутому зі свого гнізда положенні. На згаданих фігурах тримач запобіжника за винаходом, в цілому позначений позицією 1, показаний у застосуванні разом з блоковною розеткою, в цілому позначеною позицією 2. В цьому конкретному випадку блокована розетка має три тримача запобіжників для відповідної кількості запобіжників. Тримач запобіжника включає в себе касету 3, вставлену у гніздо 4 та призначену для розташування запобіжника 5. Касета 3 утворена рамою, яка включає в себе пару поздовжніх елементів 6, з'єднаних днищем 7, фронтальну частину 8 та проміжну стійку 10. 1 UA 101260 C2 5 10 15 20 25 30 Фронтальна частина 8 включає в себе внутрішню перегородку 9 та ручку 11, яка виступає назовні. Кожний поздовжній елемент 6 має поздовжній виступ 12, який закінчується збільшеною частиною 13 ззаду. Виступ 12 призначений для взаємодії з відповідним пазом, виконаним у гнізді для спрямування прямолінійного пересування касети. Гніздо 4, у яке вставлена касета 3, виконано у каркасній конструкції 14, розташованій у корпусі блоковної розетки 2. Каркасна конструкція може мати одне або більше гнізд 4 для відповідних касет 3. У показаному прикладі каркасна конструкція 14 має три гнізда 4 для відповідної кількості касет тримачів запобіжників 3. Каркасна конструкція 14 включає в себе пару контактів, яким надано U-подібну форму: передній контакт 15 та задній контакт 16. Кожен з контактів 15 та 16 утворений парою лапок, з'єднаних основою, яка має язичок 19, призначений для утворення контакту зі з'єднувачем 20, наприклад, фестонного типу. Ці профільовані лапки контактів вставлені у пази 17, виконані у каркасній конструкції таким чином, що вони охоплюють касету у місцях, де розташовані контакти запобіжника 5. Контакти 15 та 16 утримуються на місці виготовленими з дроту пружинами 18, які взаємодіють з вільними кінцями профільованих лапок кожного контакту. Запобіжник встановлюють шляхом спочатку вставляння його у касету 3 з наступним вставлянням касети у гніздо 4. Коли касета повністю вставлена у гніздо, профільовані лапки контактів 15 та 16 охоплюють контакти запобіжника, забезпечуючи електричне та механічне з'єднання. Для заміни запобіжника достатньо витягнути касету 3 за ручку 11, долаючи пружне зусилля, що діє з боку контактів 15 та 16 на запобіжник. Після витягання касети запобіжник є вільним та може бути видалений з одного боку касети. На практиці встановлено, що винахід досягає поставленої мети та розв'язує поставлені задачі шляхом створення запобіжника, який надає можливість простішої та безпечнішої заміни запобіжників, ніж відомі системи. Ця заявка претендує на пріоритет за патентною заявкою Італії № МІ2009А000634, поданою 17 квітня 2009 року, зміст якої включено в цей опис шляхом посилання. ФОРМУЛА ВИНАХОДУ 35 40 45 50 55 1. Тримач запобіжника, зокрема, для блоковних розеток та електричного обладнання взагалі, який включає в себе касету (3), яка вставлена у гніздо (4) та у якій розташований запобіжник (5), причому згадана касета (3) виконана так, що її можна прямолінійно пересувати щонайменше між двома положеннями: робочим положенням, у якому згаданий запобіжник (5) є діючим, та витягнутим положенням, у якому згаданий запобіжник (5) може бути видалений зі згаданої касети (3); згадане гніздо (4) включає в себе два пружні контактні елементи, які забезпечують електричне та механічне приєднання згаданого запобіжника (5) у згаданому робочому положенні; згадане гніздо (4), у якому встановлена касета (3), виконане у каркасній конструкції, розташованій всередині корпуса електричного обладнання (2); який відрізняється тим, що згадана каркасна конструкція (14) включає в себе пару контактів (15, 16), яким надано U-подібну форму: передній контакт (15) та задній контакт (16); кожний з контактів утворений парою профільованих лапок, з'єднаних основою, яка має язичок (19), призначений для утворення контакту зі з'єднувачем (20); згадані профільовані лапки вставлені у пази (17), виконані у згаданій каркасній конструкції (14) таким чином, що вони охоплюють касету (3) у місцях, де розташовані контакти запобіжника (5); згадані контакти утримуються на місці виготовленими з дроту пружинами (18), які взаємодіють з вільними кінцями згаданих профільованих лапок кожного контакту, коли згадана касета (3) перебуває у згаданому робочому положенні, причому згадані профільовані лапки контактів охоплюють контакти запобіжника (5), забезпечуючи електричне та механічне з'єднання. 2. Тримач запобіжника за п. 1, який відрізняється тим, що згадана касета (3) має раму, яка включає в себе пару поздовжніх елементів (6), з'єднаних днищем (7), фронтальну частину (8) та проміжну стійку (10), причому згадана фронтальна частина (8) має внутрішню перегородку (9) та ручку (11), яка виступає назовні. 3. Тримач запобіжника за п. 1 або п. 2, який відрізняється тим, що кожний зі згаданих поздовжніх елементів (6) має поздовжній виступ (12), який закінчується збільшеною частиною 2 UA 101260 C2 5 (13) ззаду, причому згаданий виступ (12) взаємодіє з відповідним пазом, виконаним у згаданому гнізді (4) для спрямування прямолінійного пересування згаданої касети (3). 4. Тримач запобіжника за будь-яким з попередніх пунктів, який відрізняється тим, що згадана каркасна конструкція (14) може мати одне або більше гнізд (4) для потрібної кількості відповідних касет (3). 3 UA 101260 C2 4 UA 101260 C2 5 UA 101260 C2 6 UA 101260 C2 7 UA 101260 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
