H02B 1/20 — збірні шини або інші монтажні схеми, наприклад в ящиках розподільних пристроїв, підстанціях

Номер патенту: 83600

Опубліковано: 25.07.2008

Автори: Кошмідер Хайко, Обенаус Свен

МПК: H02B 1/20

Мітки: розподільний, пристрій

Формула / Реферат:

1. Розподільний пристрій (7) з принаймні двома модульними функціональними блоками (9), які відповідно оснащені здатним до комунікації приладом камери (8) для комунікації з шинною лінією камери (17), який має сполучну лінію (11), який відрізняється тим, що для з'єднання здатних до комунікації приладів камери (8) принаймні двох модульних функціональних блоків (9) з шинною лінією камери (17) передбачений загальний шинний модуль (12; 22; 23),...

Номер патенту: 83236

Опубліковано: 25.06.2008

Автори: Баєр Юрген, Хейдекке Штеффі

МПК: H02B 1/20, H01R 4/64

Мітки: пристрій, розподільний

Формула / Реферат:

1. Розподільний пристрій (S), який містить корпус, що має отвір у дні, множину підвідних кабелів (L1, L2, L3, L4), пропущених крізь отвір розподільного пристрою, і несучу кабельну конструкцію, за допомогою якої підвідні кабелі закріплені у корпусі, причому несуча кабельна конструкція для фіксації множини підвідних кабелів (L1, L2, L3, L4) містить опорну плату (G), яка має затискні поверхні (FG) для кабелів, і першу затискну плату (М1), яка...

Номер патенту: 78205

Опубліковано: 15.03.2007

Автори: Мола Катрін, Лебук Дід'є, Кер Жан

МПК: H02B 1/20, H01R 35/00, H01R 9/00 ...

Мітки: модуля, обладнання, подібним, з'єднувальною, з'єднання, колодкою, пристрій, електричного, з'єднувачем

Формула / Реферат:

1. Пристрій для електричного з'єднання модулів електричного обладнання з колодкою живлення електроенергією, у якому згаданий модуль обладнання розміщений у корпусі, що за формою наближений до паралелепіпеда та має задню панель для встановлення на монтажну опору, а також має щонайменше один жорсткий провідник, який розташовано на згаданій задній панелі модуля, а під час виконання операції з'єднання згаданий модуль та згадана колодка...

Номер патенту: 75112

Опубліковано: 15.03.2006

Автор: Хаас Фолькер

МПК: H02B 1/20

Мітки: живлення, електроенергії, розподільна, система, споживачів, енергетична

Формула / Реферат:

1. Енергетична розподільна система для живлення споживачів електроенергії, що містить: вертикально скомпоновані камерні шини (4) з корпусом (5), до якого прикріплені шини, приладовий знімний блок (10; 33) з розміщеним на ньому із заднього боку багатополюсним контактним пристроєм (23) для взаємодії з камерними шинами, приладову несучу плату (12; 32), що входить до приладового знімного блока (10; 33), для оснащення на фронтальному боці...

Номер патенту: 73853

Опубліковано: 15.09.2005

Автор: Кулакогулу Несат

МПК: H02B 1/20

Мітки: висувного, пристрою, розподільного, блока, шафи, низьковольтного, приладового, приєднувальний, пристрій

Формула / Реферат:

1. Приєднувальний пристрій (7) для встановлення електричних з'єднань висувного приладового блока шафи (1) низьковольтного розподільного пристрою з нерухомими затискними елементами (12) для прокладених кабелів, причому висувний приладовий блок розміщений на встановленій в каркасі (2) шафи низьковольтного розподільного пристрою основі відсіку (6), а приєднувальний пристрій (7) містить корпус (10) з ізоляційного матеріалу і розміщені в корпусі...

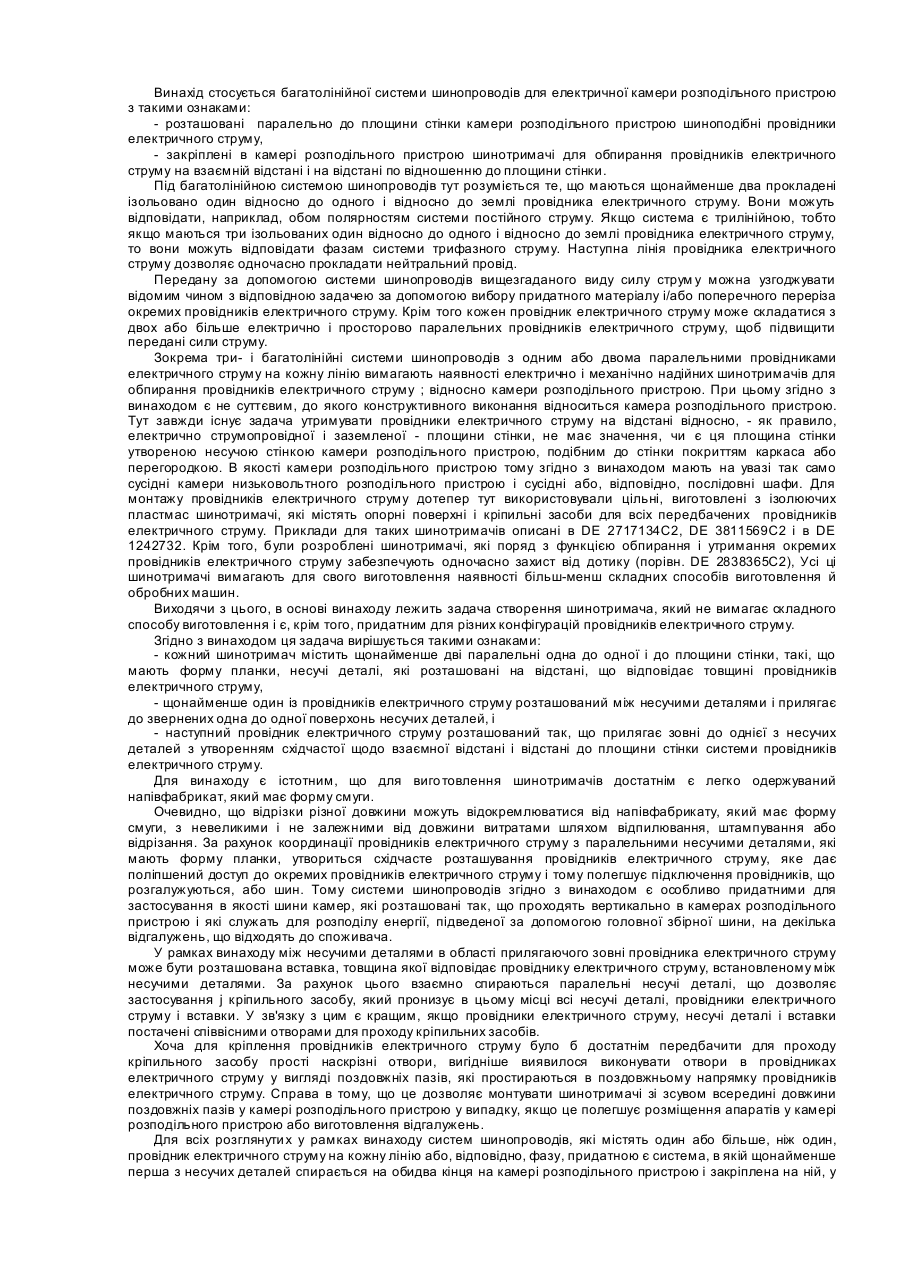

Номер патенту: 72004

Опубліковано: 17.01.2005

Автори: Шмідт Маріо, Бюссерт Штефан, Клаус Маттіас

МПК: H02B 1/20, H02G 5/00

Мітки: шин, розподільного, струмопровідних, система, електричної, пристрою, камери

Формула / Реферат:

1. Багатолінійна система шинопроводів (3) для електричної камери розподільного пристрою, яка містить розташовані паралельно до площини стінки (8) камери розподільного пристрою (1), шиноподібні провідники електричного струму (5), закріплені в камері розподільного пристрою (1), шинотримачі (7) для обпирання провідників електричного струму (5) на взаємній відстані і на відстані по відношенню до площини стінки (8), яка відрізняється тим, що...

Номер патенту: 39098

Опубліковано: 15.06.2001

Автор: В'є Мішель

МПК: H02B 1/20, H01H 71/02, H01H 83/00 ...

Мітки: диференційний, модульний, вимикач

Формула / Реферат:

1. Модульный дифференциальный выключатель, содержащий многополюсный   выключатель,   выбранный  из  множества многополюсных выключателей, различающихся количеством полюсов, каждый из которых имеет клеммы, количество которых равно количеству полюсов, расположенные на уровне боковой поверхности сопряжения многополюсного выключателя, и блок дифференциальной защиты, выбранный из множества блоков дифференциальной защиты, различающихся количеством...

Номер патенту: 20554

Опубліковано: 15.07.1997

Автори: Ткаченко Георгій Миколайович, Юрченко Яків Пантелейович, Масленіков Олег Георгійович, Квашенкін Борис Іванович

МПК: H02B 13/00, H02B 1/20

Мітки: комплектного, шафа, пристрою, розподільного

Формула / Реферат:

1. Шкаф комплектного распределительного устройства, содержащий корпус, который разде­лен на отсеки - сборных и линейных шин, отсек выкатного элемента, в котором выкатной элемент имеет горизонтальную раму с педалью и катками, на которой расположен вакуумный выключатель и вертикальную раму, на которой расположены трансформаторы тока; в шкафу установлен зазем­ляющий разъединитель, имеющий неподвижные контакты и закрепленные на валу подвижные...

Номер патенту: 9313

Опубліковано: 30.09.1996

Автори: Сірий Вячеслав Костянтинович, Ржаніцина Емма Дмитрівна, Черніков Микола Олександрійович, Резнік Леонід Бенціонович, Станішевський Владіслав Миколайович, Яманов Олексій Володимирович, Погорільскій Абрам Овсієвич, Завертайло Леонід Георгієвич

МПК: H02B 1/20, H01H 9/04

Мітки: вибухонебезпечних, апарату, середовищ, електричного, оболонка, комутаційного

Формула / Реферат:

1. Оболочка коммутационного электрическо­го аппарата для взрывоопасных сред, содержащая взрывонепроницаемую камеру основной аппара­туры, на верхних плитах которой установлены взрывонепроницаемые проходные зажимы и отдельные камеры для ввода и вывода кабелей, снаб­женные кабельными муфтами, установленными так, что их торцы корпусов закреплены в плоско­сти плит камеры основной аппаратуры, отличаю­щаяся тем, что, с целью повышения удобства...

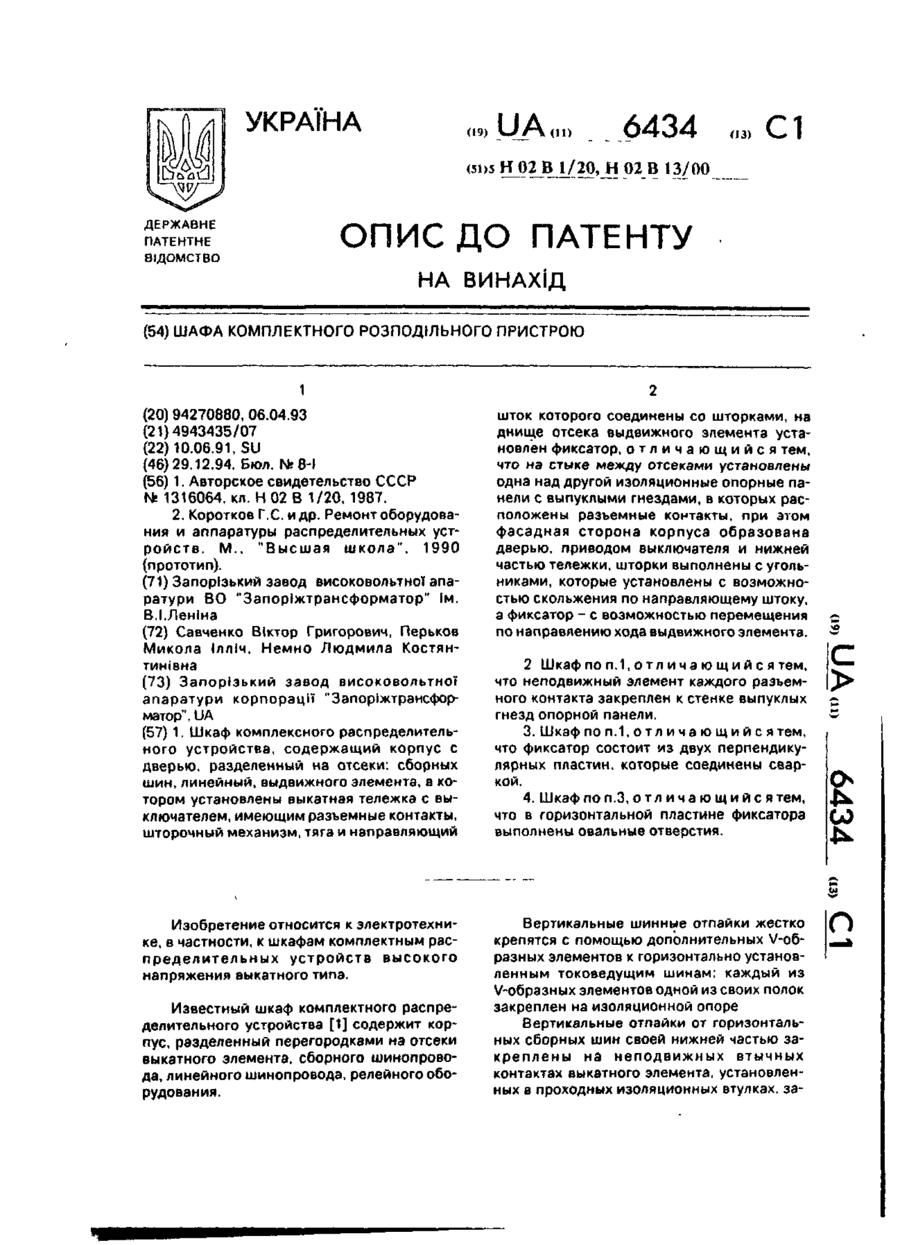

Номер патенту: 6434

Опубліковано: 29.12.1994

Автори: Савченко Віктор Григорович, Перьков Микола Ілліч, Немно Людмила Костянтинівна

МПК: H02B 1/20, H02B 13/00

Мітки: комплексного, розподільного, пристрою, шафа

Формула / Реферат:

(57) 1. Шкаф комплексного распределительного устройства, содержащий корпус с дверью, разделенный на отсеки: сборных шин, линейный, выдвижного элемента, в котором установлены выкатная тележка с выключателем, имеющим разъемные контакты, шторочный механизм, тяга и направляющий шток которого соединены со шторками, на днище отсека выдвижного элемента установлен фиксатор, отличающийся тем, что на стыке между отсеками установлены одна над другой...
