Аератор

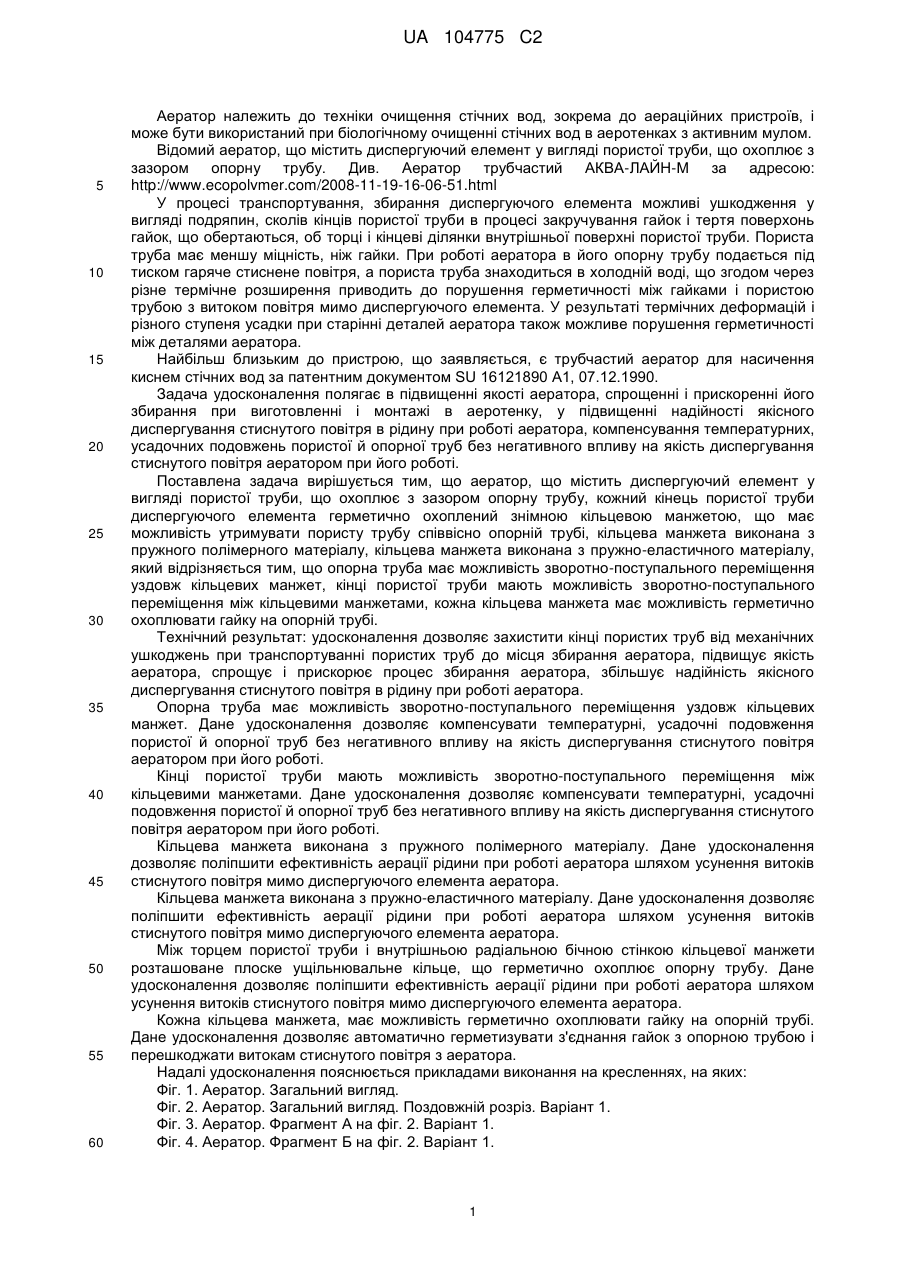

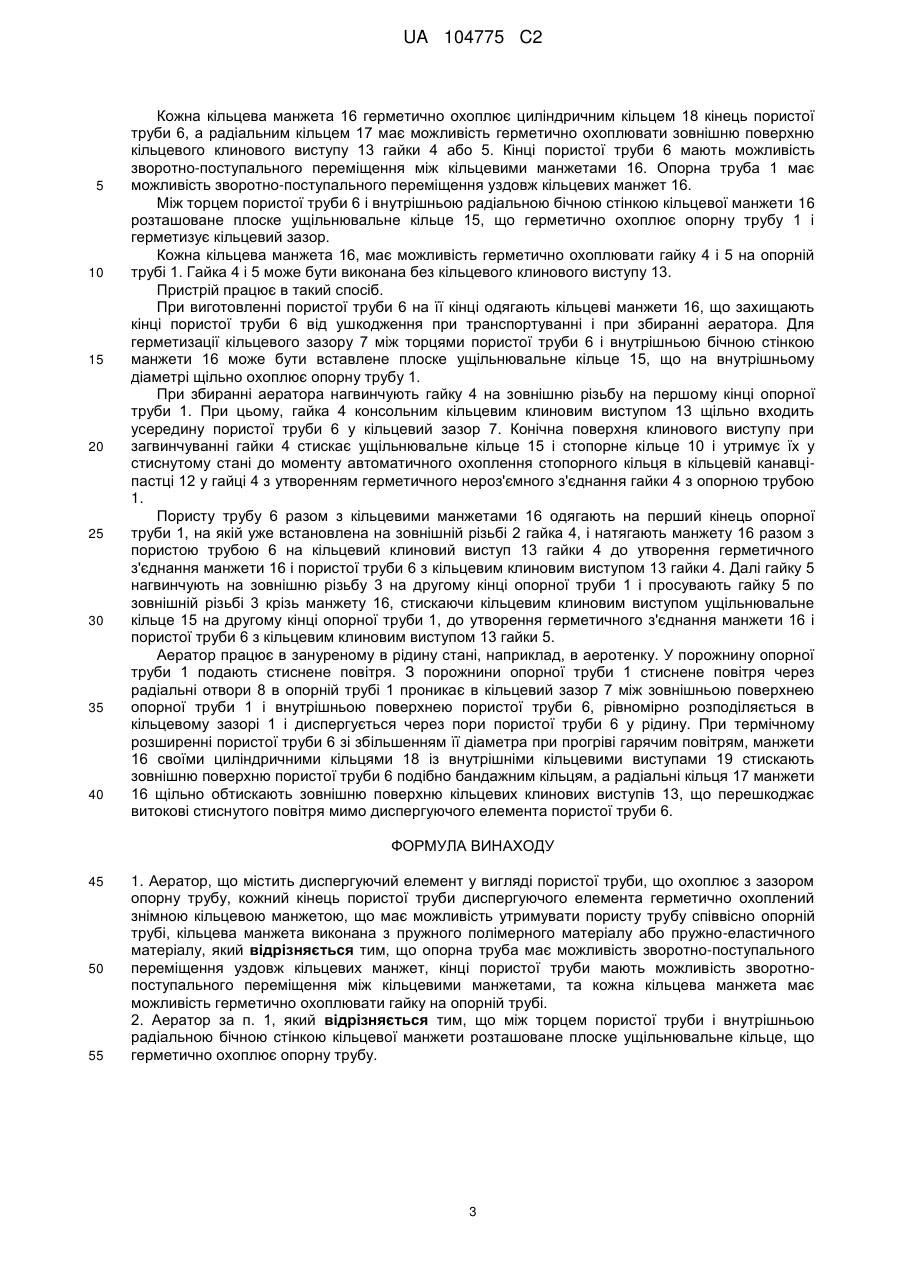

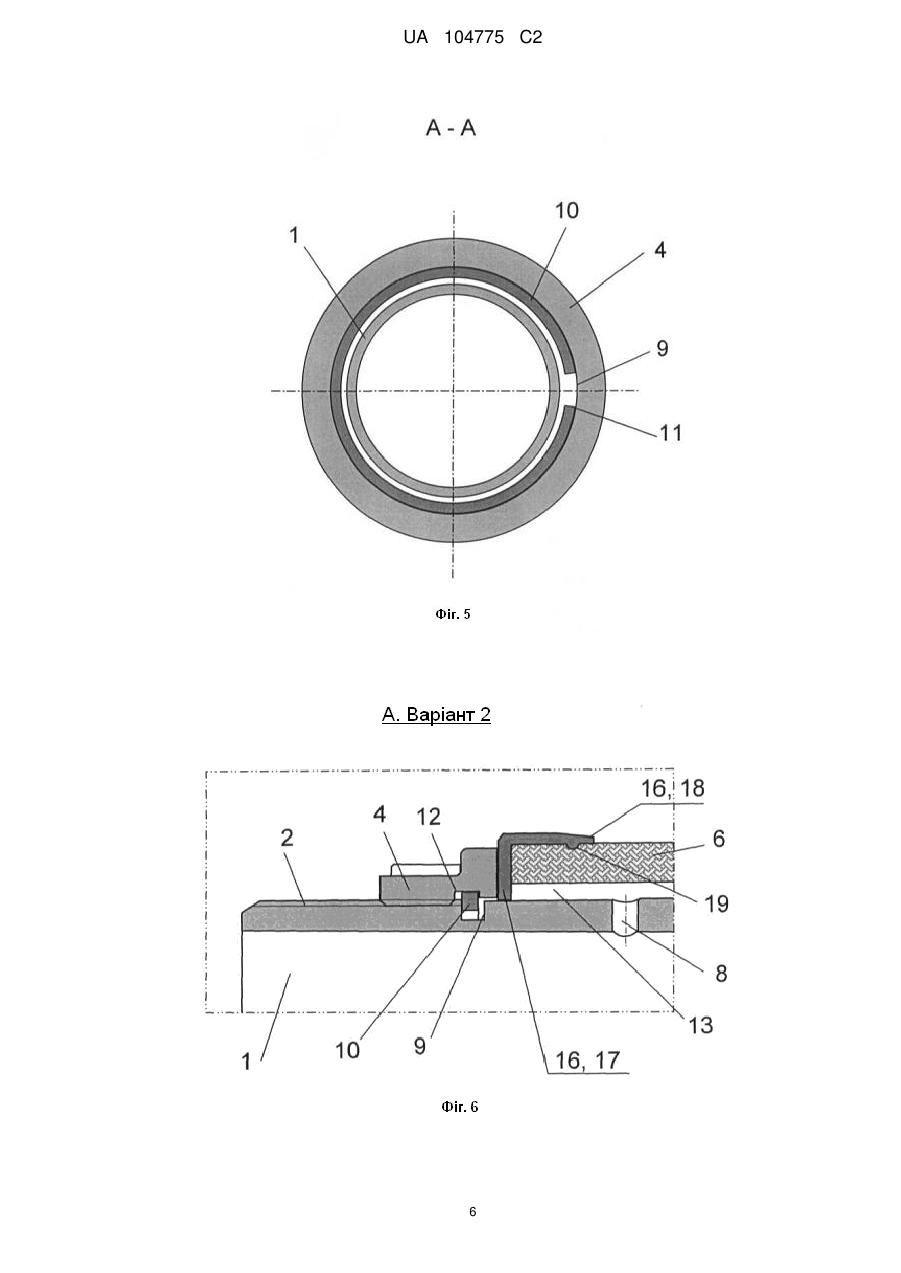

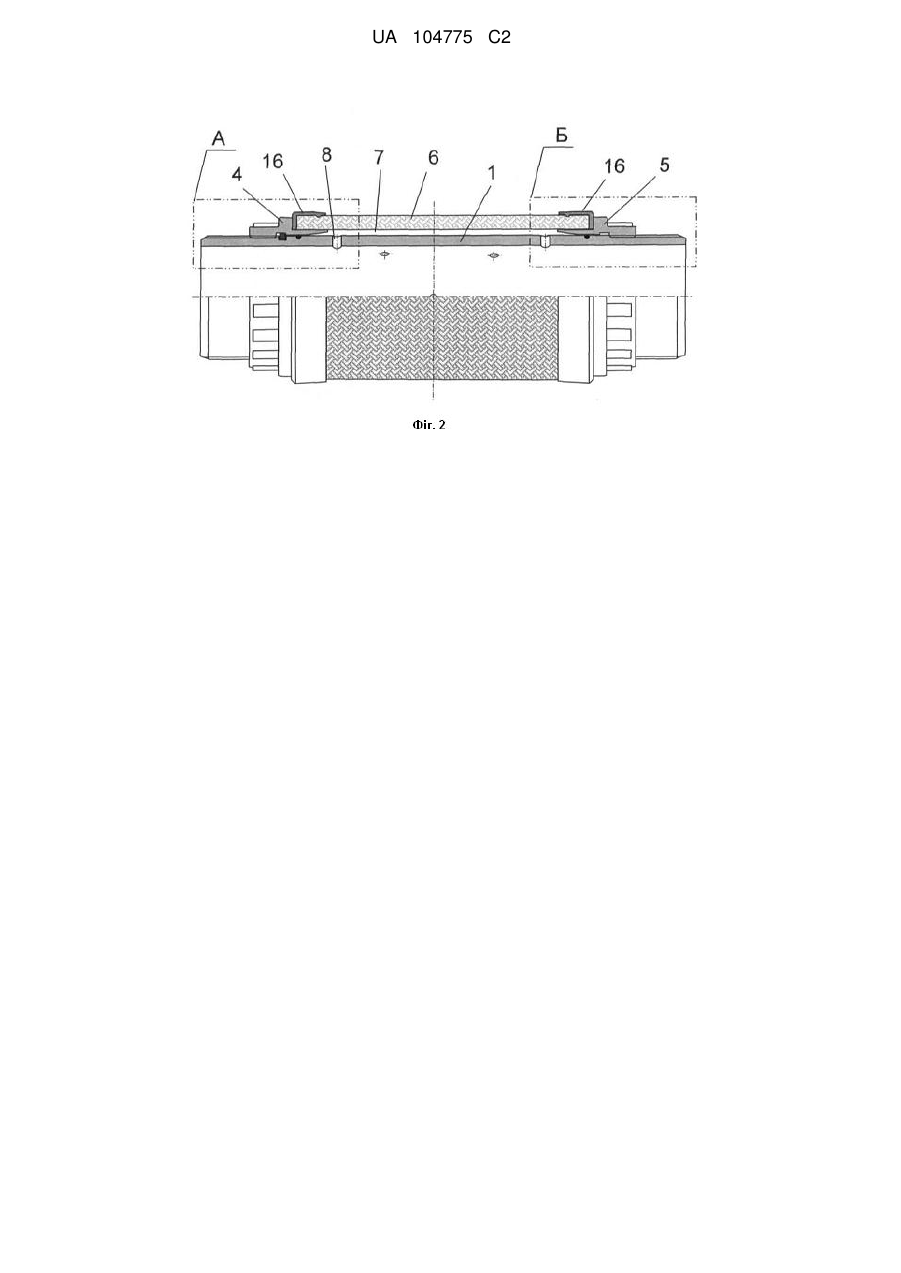

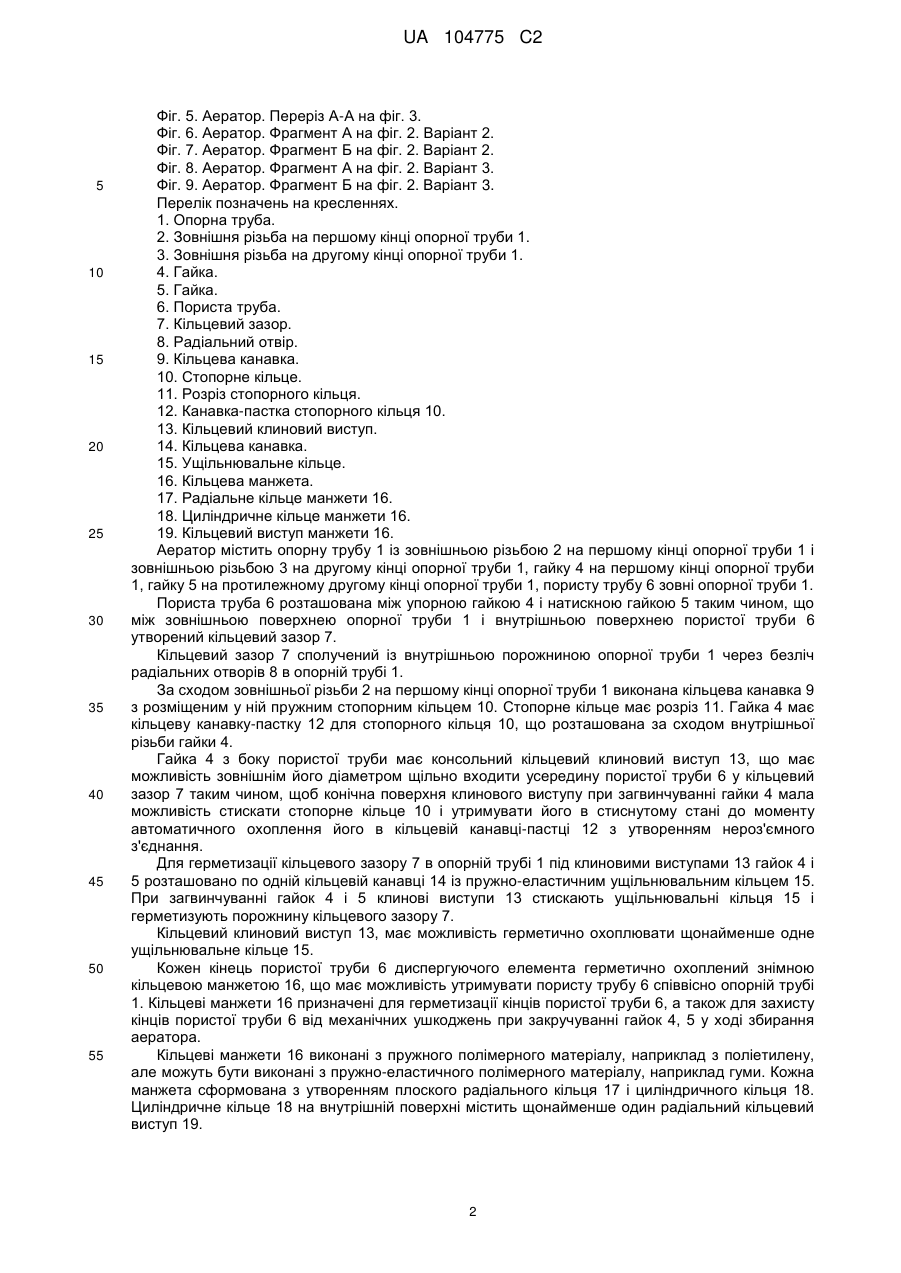

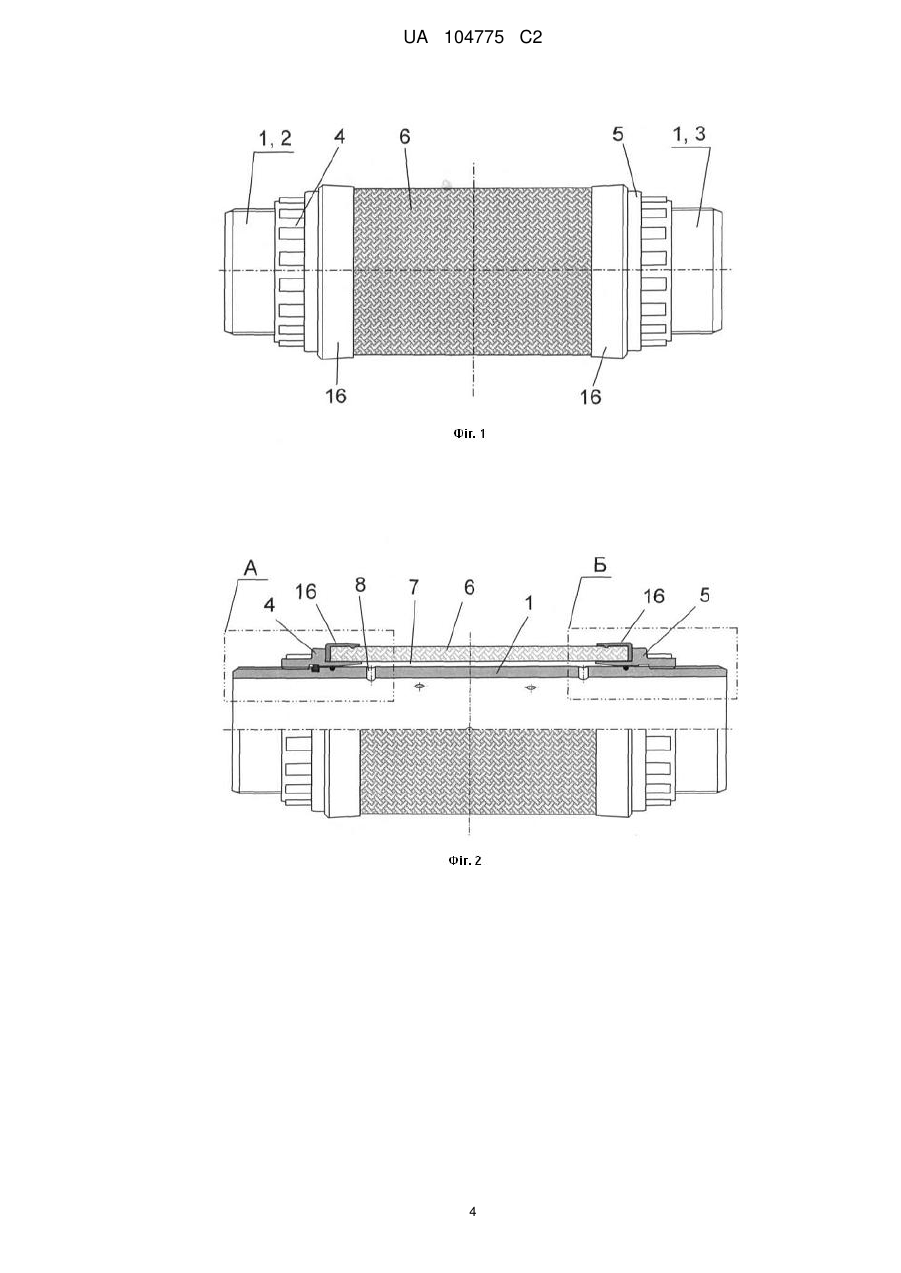

Реферат: Аератор належить до техніки очищення стічних вод, зокрема до аераційних пристроїв, і може бути використаний при біологічному очищенні стічних вод в аеротенку з активним мулом. Аератор містить диспергуючий елемент у вигляді пористої труби, що охоплює з зазором опорну трубу, кожний кінець пористої труби диспергуючого елемента герметично охоплений знімною кільцевою манжетою, що має можливість утримувати пористу трубу співвісно опорній трубі, кільцева манжета виконана з пружного полімерного матеріалу або пружно-еластичного матеріалу, опорна труба має можливість зворотно-поступального переміщення уздовж кільцевих манжет, кінці пористої труби мають можливість зворотно-поступального переміщення між кільцевими манжетами, та кожна кільцева манжета має можливість герметично охоплювати гайку на опорній трубі. Удосконалення дозволяє захистити кінці пористих труб від механічних ушкоджень при транспортуванні пористих труб до місця збирання аератора, підвищує якість аератора, спрощує і прискорює процес збирання аератора, збільшує надійність якісного диспергування стиснутого повітря в рідину при роботі аератора. UA 104775 C2 (12) UA 104775 C2 UA 104775 C2 5 10 15 20 25 30 35 40 45 50 55 60 Аератор належить до техніки очищення стічних вод, зокрема до аераційних пристроїв, і може бути використаний при біологічному очищенні стічних вод в аеротенках з активним мулом. Відомий аератор, що містить диспергуючий елемент у вигляді пористої труби, що охоплює з зазором опорну трубу. Див. Аератор трубчастий АКВА-ЛАЙН-М за адресою: http://www.ecopolvmer.com/2008-11-19-16-06-51.html У процесі транспортування, збирання диспергуючого елемента можливі ушкодження у вигляді подряпин, сколів кінців пористої труби в процесі закручування гайок і тертя поверхонь гайок, що обертаються, об торці і кінцеві ділянки внутрішньої поверхні пористої труби. Пориста труба має меншу міцність, ніж гайки. При роботі аератора в його опорну трубу подається під тиском гаряче стиснене повітря, а пориста труба знаходиться в холодній воді, що згодом через різне термічне розширення приводить до порушення герметичності між гайками і пористою трубою з витоком повітря мимо диспергуючого елемента. У результаті термічних деформацій і різного ступеня усадки при старінні деталей аератора також можливе порушення герметичності між деталями аератора. Найбільш близьким до пристрою, що заявляється, є трубчастий аератор для насичення киснем стічних вод за патентним документом SU 16121890 А1, 07.12.1990. Задача удосконалення полягає в підвищенні якості аератора, спрощенні і прискоренні його збирання при виготовленні і монтажі в аеротенку, у підвищенні надійності якісного диспергування стиснутого повітря в рідину при роботі аератора, компенсування температурних, усадочних подовжень пористої й опорної труб без негативного впливу на якість диспергування стиснутого повітря аератором при його роботі. Поставлена задача вирішується тим, що аератор, що містить диспергуючий елемент у вигляді пористої труби, що охоплює з зазором опорну трубу, кожний кінець пористої труби диспергуючого елемента герметично охоплений знімною кільцевою манжетою, що має можливість утримувати пористу трубу співвісно опорній трубі, кільцева манжета виконана з пружного полімерного матеріалу, кільцева манжета виконана з пружно-еластичного матеріалу, який відрізняється тим, що опорна труба має можливість зворотно-поступального переміщення уздовж кільцевих манжет, кінці пористої труби мають можливість зворотно-поступального переміщення між кільцевими манжетами, кожна кільцева манжета має можливість герметично охоплювати гайку на опорній трубі. Технічний результат: удосконалення дозволяє захистити кінці пористих труб від механічних ушкоджень при транспортуванні пористих труб до місця збирання аератора, підвищує якість аератора, спрощує і прискорює процес збирання аератора, збільшує надійність якісного диспергування стиснутого повітря в рідину при роботі аератора. Опорна труба має можливість зворотно-поступального переміщення уздовж кільцевих манжет. Дане удосконалення дозволяє компенсувати температурні, усадочні подовження пористої й опорної труб без негативного впливу на якість диспергування стиснутого повітря аератором при його роботі. Кінці пористої труби мають можливість зворотно-поступального переміщення між кільцевими манжетами. Дане удосконалення дозволяє компенсувати температурні, усадочні подовження пористої й опорної труб без негативного впливу на якість диспергування стиснутого повітря аератором при його роботі. Кільцева манжета виконана з пружного полімерного матеріалу. Дане удосконалення дозволяє поліпшити ефективність аерації рідини при роботі аератора шляхом усунення витоків стиснутого повітря мимо диспергуючого елемента аератора. Кільцева манжета виконана з пружно-еластичного матеріалу. Дане удосконалення дозволяє поліпшити ефективність аерації рідини при роботі аератора шляхом усунення витоків стиснутого повітря мимо диспергуючого елемента аератора. Між торцем пористої труби і внутрішньою радіальною бічною стінкою кільцевої манжети розташоване плоске ущільнювальне кільце, що герметично охоплює опорну трубу. Дане удосконалення дозволяє поліпшити ефективність аерації рідини при роботі аератора шляхом усунення витоків стиснутого повітря мимо диспергуючого елемента аератора. Кожна кільцева манжета, має можливість герметично охоплювати гайку на опорній трубі. Дане удосконалення дозволяє автоматично герметизувати з'єднання гайок з опорною трубою і перешкоджати витокам стиснутого повітря з аератора. Надалі удосконалення пояснюється прикладами виконання на кресленнях, на яких: Фіг. 1. Аератор. Загальний вигляд. Фіг. 2. Аератор. Загальний вигляд. Поздовжній розріз. Варіант 1. Фіг. 3. Аератор. Фрагмент А на фіг. 2. Варіант 1. Фіг. 4. Аератор. Фрагмент Б на фіг. 2. Варіант 1. 1 UA 104775 C2 5 10 15 20 25 30 35 40 45 50 55 Фіг. 5. Аератор. Переріз А-А на фіг. 3. Фіг. 6. Аератор. Фрагмент А на фіг. 2. Варіант 2. Фіг. 7. Аератор. Фрагмент Б на фіг. 2. Варіант 2. Фіг. 8. Аератор. Фрагмент А на фіг. 2. Варіант 3. Фіг. 9. Аератор. Фрагмент Б на фіг. 2. Варіант 3. Перелік позначень на кресленнях. 1. Опорна труба. 2. Зовнішня різьба на першому кінці опорної труби 1. 3. Зовнішня різьба на другому кінці опорної труби 1. 4. Гайка. 5. Гайка. 6. Пориста труба. 7. Кільцевий зазор. 8. Радіальний отвір. 9. Кільцева канавка. 10. Стопорне кільце. 11. Розріз стопорного кільця. 12. Канавка-пастка стопорного кільця 10. 13. Кільцевий клиновий виступ. 14. Кільцева канавка. 15. Ущільнювальне кільце. 16. Кільцева манжета. 17. Радіальне кільце манжети 16. 18. Циліндричне кільце манжети 16. 19. Кільцевий виступ манжети 16. Аератор містить опорну трубу 1 із зовнішньою різьбою 2 на першому кінці опорної труби 1 і зовнішньою різьбою 3 на другому кінці опорної труби 1, гайку 4 на першому кінці опорної труби 1, гайку 5 на протилежному другому кінці опорної труби 1, пористу трубу 6 зовні опорної труби 1. Пориста труба 6 розташована між упорною гайкою 4 і натискною гайкою 5 таким чином, що між зовнішньою поверхнею опорної труби 1 і внутрішньою поверхнею пористої труби 6 утворений кільцевий зазор 7. Кільцевий зазор 7 сполучений із внутрішньою порожниною опорної труби 1 через безліч радіальних отворів 8 в опорній трубі 1. За сходом зовнішньої різьби 2 на першому кінці опорної труби 1 виконана кільцева канавка 9 з розміщеним у ній пружним стопорним кільцем 10. Стопорне кільце має розріз 11. Гайка 4 має кільцеву канавку-пастку 12 для стопорного кільця 10, що розташована за сходом внутрішньої різьби гайки 4. Гайка 4 з боку пористої труби має консольний кільцевий клиновий виступ 13, що має можливість зовнішнім його діаметром щільно входити усередину пористої труби 6 у кільцевий зазор 7 таким чином, щоб конічна поверхня клинового виступу при загвинчуванні гайки 4 мала можливість стискати стопорне кільце 10 і утримувати його в стиснутому стані до моменту автоматичного охоплення його в кільцевій канавці-пастці 12 з утворенням нероз'ємного з'єднання. Для герметизації кільцевого зазору 7 в опорній трубі 1 під клиновими виступами 13 гайок 4 і 5 розташовано по одній кільцевій канавці 14 із пружно-еластичним ущільнювальним кільцем 15. При загвинчуванні гайок 4 і 5 клинові виступи 13 стискають ущільнювальні кільця 15 і герметизують порожнину кільцевого зазору 7. Кільцевий клиновий виступ 13, має можливість герметично охоплювати щонайменше одне ущільнювальне кільце 15. Кожен кінець пористої труби 6 диспергуючого елемента герметично охоплений знімною кільцевою манжетою 16, що має можливість утримувати пористу трубу 6 співвісно опорній трубі 1. Кільцеві манжети 16 призначені для герметизації кінців пористої труби 6, а також для захисту кінців пористої труби 6 від механічних ушкоджень при закручуванні гайок 4, 5 у ході збирання аератора. Кільцеві манжети 16 виконані з пружного полімерного матеріалу, наприклад з поліетилену, але можуть бути виконані з пружно-еластичного полімерного матеріалу, наприклад гуми. Кожна манжета сформована з утворенням плоского радіального кільця 17 і циліндричного кільця 18. Циліндричне кільце 18 на внутрішній поверхні містить щонайменше один радіальний кільцевий виступ 19. 2 UA 104775 C2 5 10 15 20 25 30 35 40 Кожна кільцева манжета 16 герметично охоплює циліндричним кільцем 18 кінець пористої труби 6, а радіальним кільцем 17 має можливість герметично охоплювати зовнішню поверхню кільцевого клинового виступу 13 гайки 4 або 5. Кінці пористої труби 6 мають можливість зворотно-поступального переміщення між кільцевими манжетами 16. Опорна труба 1 має можливість зворотно-поступального переміщення уздовж кільцевих манжет 16. Між торцем пористої труби 6 і внутрішньою радіальною бічною стінкою кільцевої манжети 16 розташоване плоске ущільнювальне кільце 15, що герметично охоплює опорну трубу 1 і герметизує кільцевий зазор. Кожна кільцева манжета 16, має можливість герметично охоплювати гайку 4 і 5 на опорній трубі 1. Гайка 4 і 5 може бути виконана без кільцевого клинового виступу 13. Пристрій працює в такий спосіб. При виготовленні пористої труби 6 на її кінці одягають кільцеві манжети 16, що захищають кінці пористої труби 6 від ушкодження при транспортуванні і при збиранні аератора. Для герметизації кільцевого зазору 7 між торцями пористої труби 6 і внутрішньою бічною стінкою манжети 16 може бути вставлене плоске ущільнювальне кільце 15, що на внутрішньому діаметрі щільно охоплює опорну трубу 1. При збиранні аератора нагвинчують гайку 4 на зовнішню різьбу на першому кінці опорної труби 1. При цьому, гайка 4 консольним кільцевим клиновим виступом 13 щільно входить усередину пористої труби 6 у кільцевий зазор 7. Конічна поверхня клинового виступу при загвинчуванні гайки 4 стискає ущільнювальне кільце 15 і стопорне кільце 10 і утримує їх у стиснутому стані до моменту автоматичного охоплення стопорного кільця в кільцевій канавціпастці 12 у гайці 4 з утворенням герметичного нероз'ємного з'єднання гайки 4 з опорною трубою 1. Пористу трубу 6 разом з кільцевими манжетами 16 одягають на перший кінець опорної труби 1, на якій уже встановлена на зовнішній різьбі 2 гайка 4, і натягають манжету 16 разом з пористою трубою 6 на кільцевий клиновий виступ 13 гайки 4 до утворення герметичного з'єднання манжети 16 і пористої труби 6 з кільцевим клиновим виступом 13 гайки 4. Далі гайку 5 нагвинчують на зовнішню різьбу 3 на другому кінці опорної труби 1 і просувають гайку 5 по зовнішній різьбі 3 крізь манжету 16, стискаючи кільцевим клиновим виступом ущільнювальне кільце 15 на другому кінці опорної труби 1, до утворення герметичного з'єднання манжети 16 і пористої труби 6 з кільцевим клиновим виступом 13 гайки 5. Аератор працює в зануреному в рідину стані, наприклад, в аеротенку. У порожнину опорної труби 1 подають стиснене повітря. З порожнини опорної труби 1 стиснене повітря через радіальні отвори 8 в опорній трубі 1 проникає в кільцевий зазор 7 між зовнішньою поверхнею опорної труби 1 і внутрішньою поверхнею пористої труби 6, рівномірно розподіляється в кільцевому зазорі 1 і диспергується через пори пористої труби 6 у рідину. При термічному розширенні пористої труби 6 зі збільшенням її діаметра при прогріві гарячим повітрям, манжети 16 своїми циліндричними кільцями 18 із внутрішніми кільцевими виступами 19 стискають зовнішню поверхню пористої труби 6 подібно бандажним кільцям, а радіальні кільця 17 манжети 16 щільно обтискають зовнішню поверхню кільцевих клинових виступів 13, що перешкоджає витокові стиснутого повітря мимо диспергуючого елемента пористої труби 6. ФОРМУЛА ВИНАХОДУ 45 50 55 1. Аератор, що містить диспергуючий елемент у вигляді пористої труби, що охоплює з зазором опорну трубу, кожний кінець пористої труби диспергуючого елемента герметично охоплений знімною кільцевою манжетою, що має можливість утримувати пористу трубу співвісно опорній трубі, кільцева манжета виконана з пружного полімерного матеріалу або пружно-еластичного матеріалу, який відрізняється тим, що опорна труба має можливість зворотно-поступального переміщення уздовж кільцевих манжет, кінці пористої труби мають можливість зворотнопоступального переміщення між кільцевими манжетами, та кожна кільцева манжета має можливість герметично охоплювати гайку на опорній трубі. 2. Аератор за п. 1, який відрізняється тим, що між торцем пористої труби і внутрішньою радіальною бічною стінкою кільцевої манжети розташоване плоске ущільнювальне кільце, що герметично охоплює опорну трубу. 3 UA 104775 C2 4 UA 104775 C2 5 UA 104775 C2 6 UA 104775 C2 7 UA 104775 C2 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
