Робочий орган розпушувача-оструктурювача

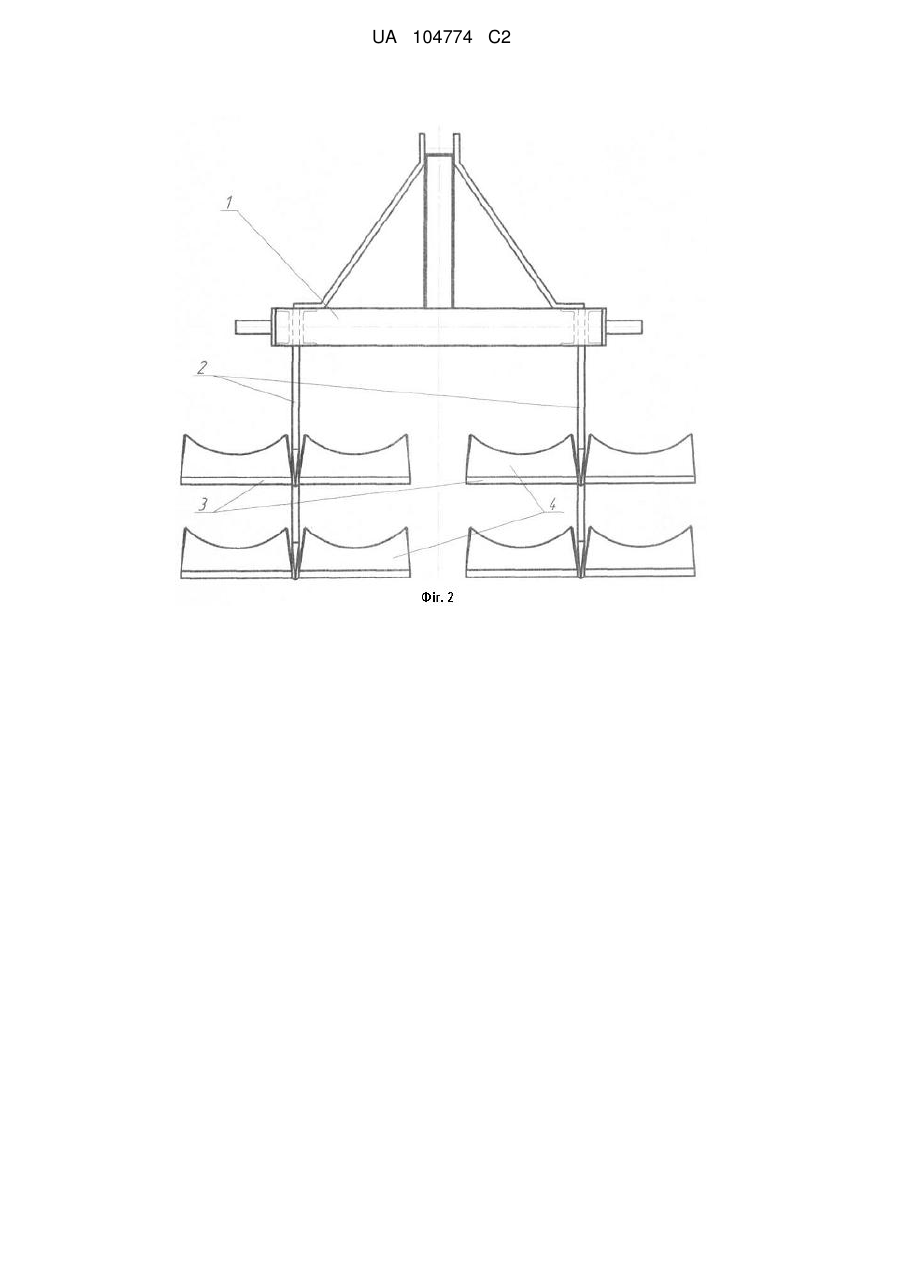

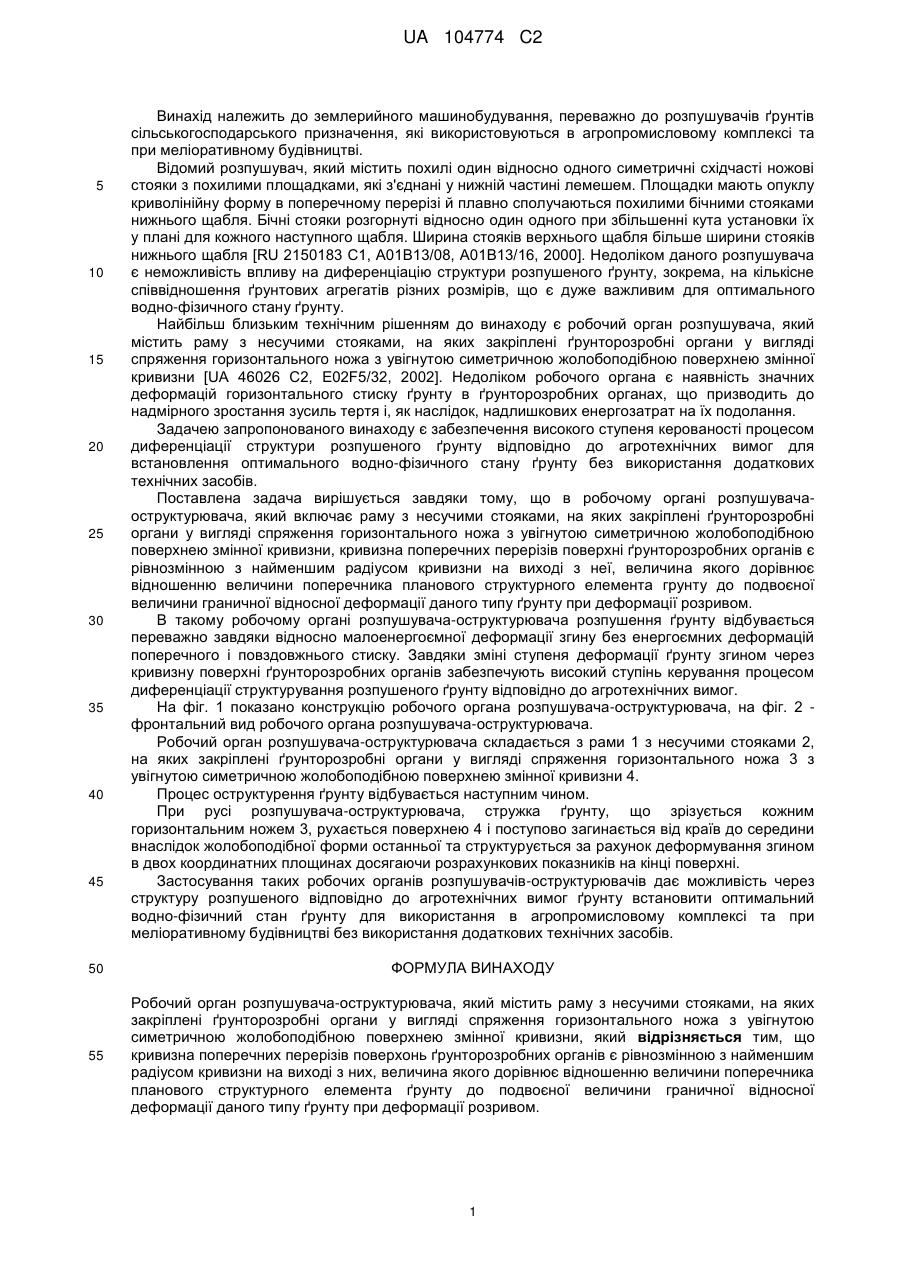

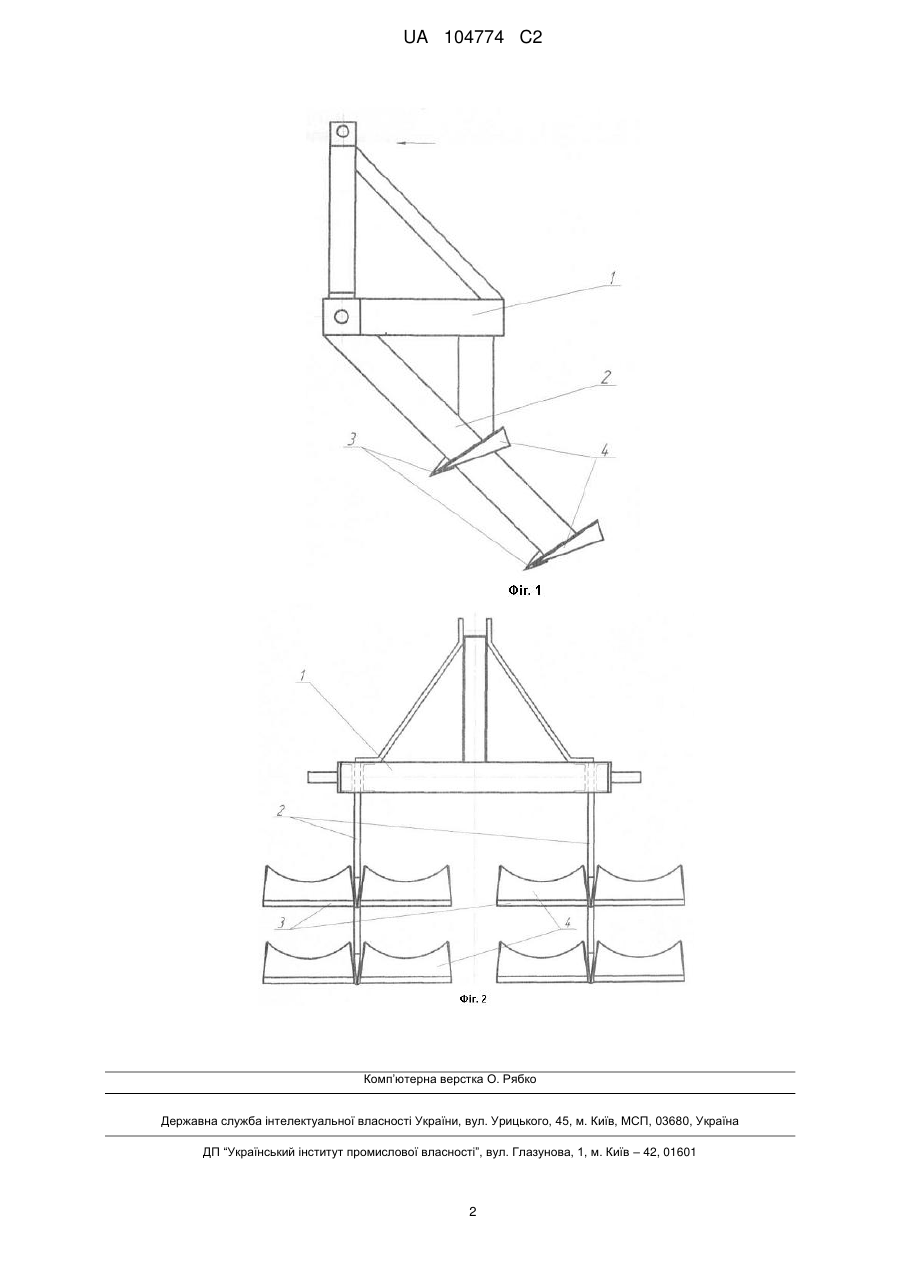

Реферат: Кривизна поперечних перерізів поверхні ґрунторозробних органів є рівнозмінною з найменшим радіусом кривизни на виході з неї. Величина радіуса кривизни дорівнює відношенню величини поперечника планового структурного елемента ґрунту до подвоєної величини граничної відносної деформації даного типу ґрунту при деформації розривом. Це забезпечує високий ступінь керованості процесом диференціації структури розпушеного ґрунту без використання додаткових технічних засобів. UA 104774 C2 (12) UA 104774 C2 UA 104774 C2 5 10 15 20 25 30 35 40 45 Винахід належить до землерийного машинобудування, переважно до розпушувачів ґрунтів сільськогосподарського призначення, які використовуються в агропромисловому комплексі та при меліоративному будівництві. Відомий розпушувач, який містить похилі один відносно одного симетричні східчасті ножові стояки з похилими площадками, які з'єднані у нижній частині лемешем. Площадки мають опуклу криволінійну форму в поперечному перерізі й плавно сполучаються похилими бічними стояками нижнього щабля. Бічні стояки розгорнуті відносно один одного при збільшенні кута установки їх у плані для кожного наступного щабля. Ширина стояків верхнього щабля більше ширини стояків нижнього щабля [RU 2150183 C1, А01В13/08, A01В13/16, 2000]. Недоліком даного розпушувача є неможливість впливу на диференціацію структури розпушеного ґрунту, зокрема, на кількісне співвідношення ґрунтових агрегатів різних розмірів, що є дуже важливим для оптимального водно-фізичного стану ґрунту. Найбільш близьким технічним рішенням до винаходу є робочий орган розпушувача, який містить раму з несучими стояками, на яких закріплені ґрунторозробні органи у вигляді спряження горизонтального ножа з увігнутою симетричною жолобоподібною поверхнею змінної кривизни [UA 46026 C2, Е02F5/32, 2002]. Недоліком робочого органа є наявність значних деформацій горизонтального стиску ґрунту в ґрунторозробних органах, що призводить до надмірного зростання зусиль тертя і, як наслідок, надлишкових енергозатрат на їх подолання. Задачею запропонованого винаходу є забезпечення високого ступеня керованості процесом диференціації структури розпушеного ґрунту відповідно до агротехнічних вимог для встановлення оптимального водно-фізичного стану ґрунту без використання додаткових технічних засобів. Поставлена задача вирішується завдяки тому, що в робочому органі розпушувачаоструктурювача, який включає раму з несучими стояками, на яких закріплені ґрунторозробні органи у вигляді спряження горизонтального ножа з увігнутою симетричною жолобоподібною поверхнею змінної кривизни, кривизна поперечних перерізів поверхні ґрунторозробних органів є рівнозмінною з найменшим радіусом кривизни на виході з неї, величина якого дорівнює відношенню величини поперечника планового структурного елемента грунту до подвоєної величини граничної відносної деформації даного типу ґрунту при деформації розривом. В такому робочому органі розпушувача-оструктурювача розпушення ґрунту відбувається переважно завдяки відносно малоенергоємної деформації згину без енергоємних деформацій поперечного і повздовжнього стиску. Завдяки зміні ступеня деформації ґрунту згином через кривизну поверхні ґрунторозробних органів забезпечують високий ступінь керування процесом диференціації структурування розпушеного ґрунту відповідно до агротехнічних вимог. На фіг. 1 показано конструкцію робочого органа розпушувача-оструктурювача, на фіг. 2 фронтальний вид робочого органа розпушувача-оструктурювача. Робочий орган розпушувача-оструктурювача складається з рами 1 з несучими стояками 2, на яких закріплені ґрунторозробні органи у вигляді спряження горизонтального ножа 3 з увігнутою симетричною жолобоподібною поверхнею змінної кривизни 4. Процес оструктурення ґрунту відбувається наступним чином. При русі розпушувача-оструктурювача, стружка ґрунту, що зрізується кожним горизонтальним ножем 3, рухається поверхнею 4 і поступово загинається від країв до середини внаслідок жолобоподібної форми останньої та структурується за рахунок деформування згином в двох координатних площинах досягаючи розрахункових показників на кінці поверхні. Застосування таких робочих органів розпушувачів-оструктурювачів дає можливість через структуру розпушеного відповідно до агротехнічних вимог ґрунту встановити оптимальний водно-фізичний стан ґрунту для використання в агропромисловому комплексі та при меліоративному будівництві без використання додаткових технічних засобів. 50 ФОРМУЛА ВИНАХОДУ 55 Робочий орган розпушувача-оструктурювача, який містить раму з несучими стояками, на яких закріплені ґрунторозробні органи у вигляді спряження горизонтального ножа з увігнутою симетричною жолобоподібною поверхнею змінної кривизни, який відрізняється тим, що кривизна поперечних перерізів поверхонь ґрунторозробних органів є рівнозмінною з найменшим радіусом кривизни на виході з них, величина якого дорівнює відношенню величини поперечника планового структурного елемента ґрунту до подвоєної величини граничної відносної деформації даного типу ґрунту при деформації розривом. 1 UA 104774 C2 Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
