Телерадіоінформаційна система широкосмугового мультисервісного радіодоступу з підвищеною пропускною здатністю

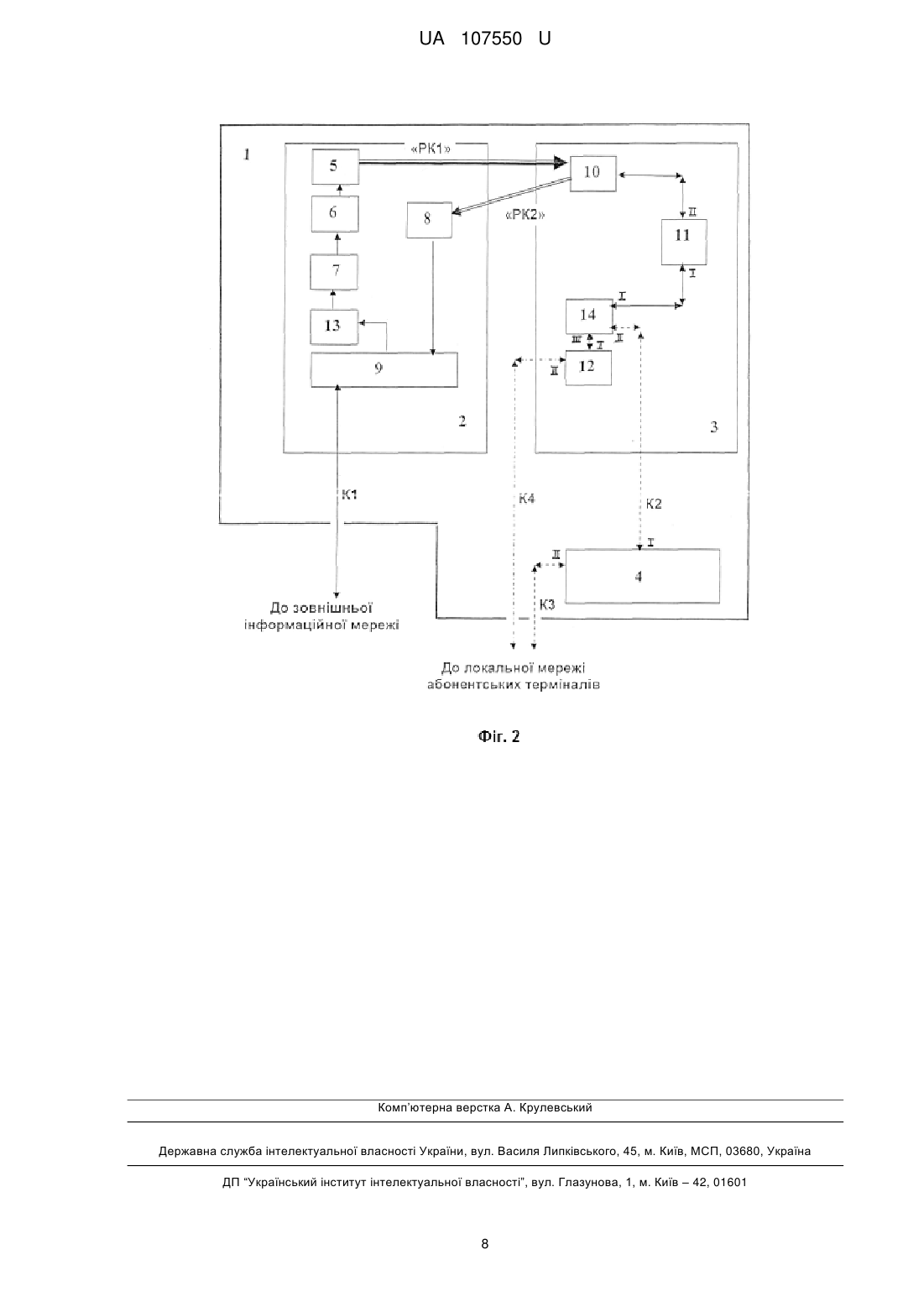

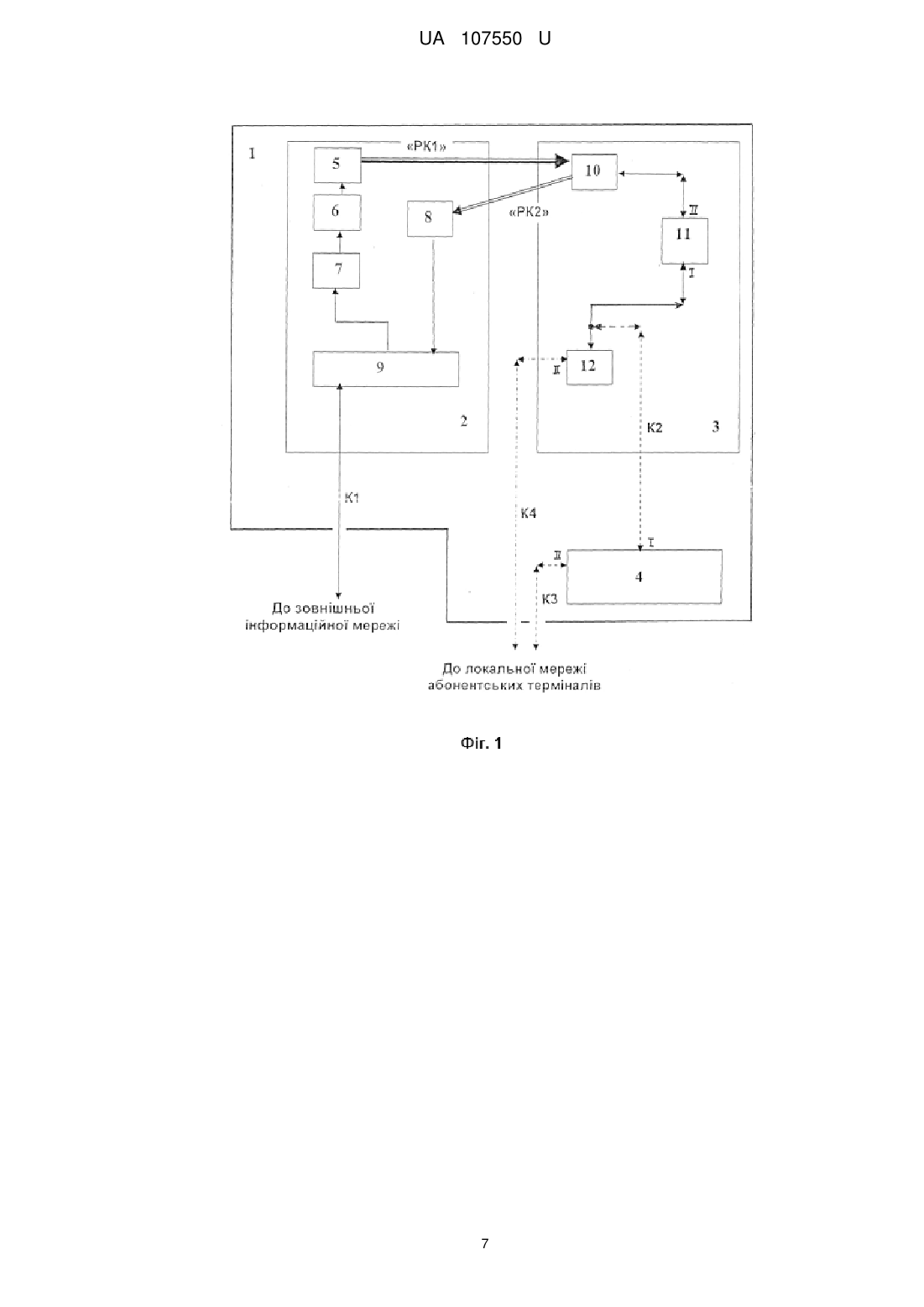

Реферат: Телерадіоінформаційна система широкосмугового мультисервісного радіодоступу з підвищеною пропускною здатністю, що містить центральну станцію, абонентську станцію та вузол доступу Wi-Fi, при цьому до складу центральної станції входять зв'язані між собою передавальна антена, суматор прямого каналу, лінійний тракт каналу передачі даних, прийомна антена та блок обробки, до складу абонентської станції входять зв'язані між собою прийомно-передавальна антена, прийомний лінійний тракт та блок обробки, вхід/вихід якого є загальним входом/виходом для прийомного лінійного тракту та вузла доступу Wi-Fi. До складу центральної станції додатково введено модулятор багатопозиційної модуляції, а до складу абонентської станції - демодулятор багатопозиційної модуляції, вихід модулятора багатопозиційної модуляції з'єднано з входом лінійного тракту каналу передачі даних, а вхід модулятора багатопозиційної модуляції з'єднано з виходом блока обробки, безпосередньо в абонентській станції демодулятор багатопозиційної модуляції розміщено в ланцюгу між прийомним лінійним трактом та блоком обробки так, що перший вхід/вихід демодулятора багатопозиційної модуляції з'єднано з першим входом/виходом прийомного лінійного тракту, другий вхід/вихід демодулятора багатопозиційної модуляції з'єднано каналом зворотного зв'язку із першим входом/виходом вузла доступу Wi-Fi, а третій вхід/вихід зазначеного демодулятора багатопозиційної модуляції з'єднано з першим входом/виходом блока обробки. UA 107550 U (12) UA 107550 U UA 107550 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі зв'язку, зокрема до спеціальної техніки зв'язку, що забезпечує передачу та прийом даних по каналах радіозв'язку, а саме до мікрохвильових інтегрованих телерадіоінформаційних систем широкосмугового мультисервісного радіодоступу, що забезпечують передачу та прийом даних по каналах радіозв'язку. У сучасному світі постійно зростає інтерес до такого каналу одержання інформації, як міжнародна комп'ютерна мережа Інтернет. Усі наявні до дійсного часу системи Інтернетдоступу, технології яких найчастіше доповнюють одна одну, формують розгалужену різношвидкісну мережу. При цьому старі вузькосмугові технології, які використовують телефонну мережу загального користування, все частіше поступаються місцем новим і зокрема мікрохвильовим системам, представником яких є системи на базі мікрохвильових інтегрованих телерадіоінформаційних систем типу МІТРІС. Значний розмір зон обслуговування систем типу МІТРІС-ІНТ дозволяє легко обслуговувати просторово віддалених користувачів інформації у радіусі до 50-60 км. Основними перевагами систем типу МІТРІС-ІНТ перед іншими системами доступу в Інтернет є: - швидкість розгортання системи; - велике охоплення користувачів з мінімальними витратами на комунікації; - можливість прийняття абонентами інформаційних потоків зі швидкостями 68 Мбіт/сек. у прямому і 2 Мбіт/сек. у зворотному каналах і більше; - простота інтеграції на радіоканалах із засобами безпровідного і супутникового зв'язку; - велика інформаційна ємність; - можливість поетапного нарощування кількості абонентів [1]. Недоліком системи типу МІТРІС-ІНТ та її наступних модифікацій є недостатня пропускна спроможність в межах зайнятої смуги в частотному діапазоні 11,7-12,5 ГГц. Тому необхідно удосконалити зазначену систему з метою: - підвищити пропускну здатність і в принципі дозволить підключити до інформаційної мережі більше число користувачів, а значить, зменшити вартість абонентської станції, що приходиться на одного користувача і навіть створити «хот» зону, - використовувати прямі канали системи типу МІТРІС, як для передачі даних (доступ в Інтернет, інтерактивний обмін інформації в цифровому форматі тощо), - надавати послуги до телебачення (MPEG-2, MPEG-4), що дозволить використати розгорнуті станції цифрового телевізійного мовлення [2]. Відома мікрохвильова інтегрована телерадіоінформаційна система, що містить центральну та абонентську станції, дуплексер, антену, блок подільника, зовнішній та внутрішній блоки, при цьому центральна станція містить передавально-прийомних ствол, який включає передавач, вихід якого через дуплексер підключений до антени, та прийомний тракт, вхід якого через дуплексер підключений до антени, а вихід - до блока подільника; систему приймання зворотного каналу із доступом по FDMA, що містить секторну антену, лінійний тракт, демодулятор зворотного каналу, маршрутизатор чи комутатор, причому абонентська станція містить прийомно-передавальну антену, яка послідовно з'єднана із зовнішнім та внутрішнім блоками, та систему формування та передавання зворотного каналу по FDMA, що містить модулятор транспортного потоку, роутер абонентської станції та лінійний тракт [2] Недоліками відомої мікрохвильової інтегрованої телерадіоінформаційної системи є те, що конструкція зазначеної системи не забезпечує високих технічних можливостей (пропускної здатності створюваних каналів) при використанні, а саме для доступу до розподілених баз даних і доведення інформації до користувача (до зовнішньої інформаційної мережі та до локальної мережі абонентських терміналів). Найбільш близьким технічним рішенням як за суттю, так і за задачею, що вирішується, яке вибрано за найближчий аналог (прототип), є мікрохвильова інтегрована телерадіоінформаційна система широкосмугового мультисервісного радіодоступу з підвищеною пропускною здатністю, що містить центральну станцію, абонентську станцію та вузол доступу Wi-Fi, при цьому до складу центральної станції входять зв'язані між собою передавальна антена, суматор прямого каналу, лінійний тракт каналу передачі даних, прийомна антена та блок обробки, до складу абонентської станції входять зв'язані між собою прийомно-передавальна антена, прийомний лінійний тракт та блок обробки, вхід/вихід якого є загальним входом/виходом для прийомного лінійного тракту та вузла доступу Wi-Fi, причому безпосередньо в центральній станції вихід блока обробки з'єднано з входом лінійного тракту каналу передачі даних, вихід зазначеного лінійного тракту каналу передачі даних з'єднано з входом передавальної антени через суматор прямого каналу, вихід прийомної антени з'єднано з входом блоком обробки, вхід/вихід блока обробки з'єднано каналом зворотного зв'язку із зовнішньою інформаційною мережею, безпосередньо в абонентській станції вхід/вихід прийомного лінійного тракту з'єднано з першим входом/виходом блока обробки, вхід/вихід прийомно-передавальної антени з'єднано з другим 1 UA 107550 U 5 10 15 20 25 30 35 40 45 50 55 60 входом/виходом прийомного лінійного тракту, перший вхід/вихід блока обробки з'єднано каналом зворотного зв'язку із першим входом/виходом вузла доступу Wi-Fi, другий вхід/вихід вузла доступу Wi-Fi з'єднано каналом зворотного зв'язку із локальною мережею абонентських терміналів, другий вхід/вихід блока обробки з'єднано каналом зворотного зв'язку із локальною мережею абонентських терміналів, передавальну антену центральної станції з'єднано прямим радіоканалом з прийомно-передавальною антеною абонентської станції, а зазначену прийомнопередавальну антену абонентської станції з'єднано зворотним радіоканалом з прийомною антеною центральної станції [2]. Недоліками відомої мікрохвильової інтегрованої телерадіоінформаційної системи широкосмугового мультисервісного радіодоступу з підвищеною пропускною здатністю, вибраної за найближчий аналог (прототип), є те, що така система передбачає тільки використання доступу по FDMA, що дозволяє підвищити пропускну здатність по зворотному каналу, проте, при використанні засобів за стандартом 802.11n, для передачі інформації по прямому каналу (до 150 Мбіт/с), пропускної здатності по прямому каналу виявиться недостатньо, оскільки швидкість передачі по прямому каналу як мінімум на порядок більша, ніж по зворотному. До недоліків також належить те, що вартість абонентської станції, що приходиться на одного користувача, є досить значною, а розгорнута в країні низка мереж класу МІТРІС, що передають в зону обслуговування інформацію цифрового мовлення, не мають зворотного каналу (в цьому випадку потрібна заміна та доповнення апаратного обладнання із відповідними фінансовими витратами). В основу корисної моделі поставлено задачу шляхом ведення модулятора і демодулятора до складу мікрохвильової інтегрованої телерадіоінформаційної системи широкосмугового мультисервісного радіодоступу з підвищеною пропускною здатністю забезпечити в комплексі підвищення пропускної здатності та водночас підключення до інформаційної мережі більшої кількості користувачів і, тим самим, зменшити вартість абонентської станції, що приходиться на одного користувача, і навіть створити «хот» зону. Суть корисної моделі в мікрохвильовій інтегрованій телерадіоінформаційній системі широкосмугового мультисервісного радіодоступу з підвищеною пропускною здатністю, що містить центральну станцію, абонентську станцію та вузол доступу Wi-Fi, при цьому до складу центральної станції входять зв'язані між собою передавальна антена, суматор прямого каналу, лінійний тракт каналу передачі даних, прийомна антена та блок обробки, до складу абонентської станції входять зв'язані між собою прийомно-передавальна антена, прийомний лінійний тракт та блок обробки, вхід/вихід якого є загальним входом/виходом для прийомного лінійного тракту та вузла доступу Wi-Fi, причому безпосередньо в центральній станції вихід блока обробки з'єднано з входом лінійного тракту каналу передачі даних, вихід зазначеного лінійного тракту каналу передачі даних з'єднано з входом передавальної антени через суматор прямого каналу, вихід прийомної антени з'єднано з входом блоком обробки, вхід/вихід блока обробки з'єднано каналом зворотного зв'язку із зовнішньою інформаційною мережею, безпосередньо в абонентській станції вхід/вихід прийомного лінійного тракту з'єднано з першим входом/виходом блока обробки, вхід/вихід прийомно-передавальної антени з'єднано з другим входом/виходом прийомного лінійного тракту, перший вхід/вихід блока обробки з'єднано каналом зворотного зв'язку із першим входом/виходом вузла доступу Wi-Fi, другий вхід/вихід вузла доступу Wi-Fi з'єднано каналом зворотного зв'язку із локальною мережею абонентських терміналів, другий вхід/вихід блока обробки з'єднано каналом зворотного зв'язку із локальною мережею абонентських терміналів, передавальну антену центральної станції з'єднано прямим радіоканалом з прийомно-передавальною антеною абонентської станції, а зазначену прийомнопередавальну антену абонентської станції з'єднано зворотним радіоканалом з прийомною антеною центральної станції, полягає в тому, що до складу центральної станції додатково введено модулятор багатопозиційної модуляції, а до складу абонентської станції - демодулятор багатопозиційної модуляції. Суть корисної моделі полягає і в тому, що безпосередньо в центральній станції модулятор багатопозиційної модуляції розміщено в ланцюгу між лінійним трактом каналу передачі даних та блоком обробки так, що вихід модулятора багатопозиційної модуляції з'єднано з входом лінійного тракту каналу передачі даних, а вхід модулятора багатопозиційної модуляції з'єднано з виходом блока обробки, безпосередньо в абонентській станції демодулятор багатопозиційної модуляції розміщено в ланцюгу між прийомним лінійним трактом та блоком обробки так, що перший вхід/вихід демодулятора багатопозиційної модуляції з'єднано з першим входом/виходом прийомного лінійного тракту, другий вхід/вихід демодулятора багатопозиційної модуляції з'єднано каналом зворотного зв'язку із першим входом/виходом вузла доступу Wi-Fi, а третій вхід/вихід зазначеного демодулятора багатопозиційної модуляції з'єднано з першим входом/виходом блока обробки. Суть корисної 2 UA 107550 U 5 10 15 20 25 30 35 40 45 50 55 60 моделі полягає також і в тому, що прийомну антену центральної станції виконано як секторну антену, а вузол доступу Wi-Fi виконано як базову станцію, що забезпечує доступ до локальної мережі за стандартом IEEE 802.11. Порівняння технічного рішення, що заявляється, із прототипом, дозволяє зробити висновок, що телерадіоінформаційна система широкосмугового мультисервісного радіодоступу з підвищеною пропускною здатністю, що заявляється, відрізняється тим, що центральна станція додатково містить модулятор багатопозиційної модуляції (модулятор - вузол, у якому на параметри несучого коливання накладається передане повідомлення), а абонентська станція демодулятор багатопозиційної модуляції (демодулятор - вузол, в якому виконується демодуляція прийнятого повідомлення, і на виході демодулятора формується послідовність імпульсів, що відповідає послідовності імпульсів переданого повідомлення). Рішення технічної задачі в телерадіоінформаційній системі широкосмугового мультисервісного радіодоступу з підвищеною пропускною здатністю, що заявляється, дійсно можливе тому, що: - шляхом введення до складу центральної станції модулятора багатопозиційної модуляції забезпечується як керування користувачами/абонентами, так і амплітудне моделювання (маніпулювання) сигналів, що передаються з прийомної антени (яку виконано як секторну антену) на зазначений модулятор через блок обробки; - шляхом введення до складу центральної станції демодулятора багатопозиційної модуляції забезпечується демодуляція прийнятого повідомлення, коли на виході демодулятора формується послідовність імпульсів, що відповідає послідовності імпульсів переданого повідомлення, які надійшли від прийомного лінійного тракту і передані до локальної мережі абонентських терміналів через блок обробки. У сумарному ефекті введення модулятора і демодулятора до складу телерадіоінформаційної системи широкосмугового мультисервісного радіодоступу з підвищеною пропускною здатністю дозволяє з більшою ефективністю використовувати канали передачі такої системи як опорні для підключення вузлів доступу Wi-Fi до інформаційної мережі Інтернет. Суть корисної моделі пояснюється за допомогою креслень, де на Фіг. 1 показано блок-схему телерадіоінформаційної системи широкосмугового мультисервісного радіодоступу з підвищеною пропускною здатністю, яку вибрано за прототип, на Фіг.2 показано блок-схему телерадіоінформаційної системи широкосмугового мультисервісного радіодоступу з підвищеною пропускною здатністю, що заявляється. Телерадіоінформаційна система (1) широкосмугового мультисервісного радіодоступу з підвищеною пропускною здатністю (що заявляється) конструктивно містить (див. блок-схеми, відповідно, на Фіг. 1 та на Фіг. 2) центральну (2) станцію, абонентську (3) станцію та вузол (4) доступу Wi-Fi (який виконано як базова станція і забезпечує доступ локальної мережі за стандартом IEEE 802.11). Конструктивно до складу центральної станції (2) входять зв'язані між собою передавальна антена (5), суматор (6) прямого каналу, лінійний тракт (7) каналу передачі даних, прийомна антена (8) (яку виконано як секторну антену) та блок (9) обробки, до складу абонентської станції (3) входять зв'язані між собою прийомно-передавальна антена (10), прийомний лінійний тракт (11) та блок обробки (12), вхід/вихід якого є загальним входом/виходом для прийомного лінійного тракту (11) та вузла (4) доступу Wi-Fi (див. блок-схему на Фіг. 1). Безпосередньо в центральній станції (2) вихід блока (9) обробки з'єднано з входом лінійного тракту (7) каналу передачі даних, вихід зазначеного лінійного тракту (7) каналу передачі даних з'єднано з входом передавальної антени (5) через суматор (6) прямого каналу, вихід прийомної антени (8) з'єднано з входом блоком (9) обробки, вхід/вихід блока (9) обробки з'єднано каналом К1 зворотного зв'язку із зовнішньою інформаційною мережею (див. блок-схему на Фіг. 1). Безпосередньо в абонентській станції (3) вхід/вихід прийомного лінійного тракту (11) з'єднано з першим входом/виходом блока (12) обробки, вхід/вихід прийомно-передавальної антени (10) з'єднано з другим входом/виходом прийомного лінійного тракту (11), перший вхід/вихід блока (12) обробки з'єднано каналом К2 зворотного зв'язку із першим входом/виходом вузла (4) доступу Wi-Fi, другий вхід/вихід вузла (4) доступу Wi-Fi з'єднано каналом КЗ зворотного зв'язку із локальною мережею абонентських терміналів, другий вхід/вихід блока (12) обробки з'єднано каналом К4 зворотного зв'язку із локальною мережею абонентських терміналів, передавальну антену (5) центральної станції (2) з'єднано прямим радіоканалом («РК1») з прийомно-передавальною антеною (10) абонентської станції (3), а зазначену прийомно-передавальну антену (10) абонентської станції (3) з'єднано зворотним радіоканалом («РК2») з прийомною антеною (8) центральної станції (2) (див. блок-схему на Фіг. 1). 3 UA 107550 U 5 10 15 20 25 30 35 40 45 50 55 Конструктивно і технологічно в прямому радіоканалі («РК1») використовується багатопозиційна модуляція (наприклад, типу 64-КАМ). Конструктивно до складу телерадіоінформаційної системи широкосмугового мультисервісного радіодоступу з підвищеною пропускною здатністю додатково введено (див. блок-схему на Фіг. 2), відповідно: - до складу центральної станції (2) додатково введено модулятор (13) багатопозиційної модуляції (наприклад, типу 64-КАМ); - до складу абонентської станції (3) додатково введено демодулятор (14) багатопозиційної модуляції (наприклад, типу 64-КАМ). Конструктивно і технологічно (див. блок-схему на Фіг. 2): - безпосередньо в центральній станції (2) модулятор (13) багатопозиційної модуляції розміщено в ланцюгу між лінійним трактом (7) каналу передачі даних та блоком (9) обробки так, що вихід модулятора (13) багатопозиційної модуляції з'єднано з входом лінійного тракту (7) каналу передачі даних, а вхід модулятора (13) багатопозиційної модуляції з'єднано з виходом блока (9) обробки; - безпосередньо в абонентській станції (3) демодулятор (14) багатопозиційної модуляції розміщено в ланцюгу між прийомним лінійним трактом (11) та блоком (12) обробки так, що перший вхід/вихід демодулятора (14) багатопозиційної модуляції з'єднано з першим входом/виходом прийомного лінійного тракту (11), другий вхід/вихід демодулятора (14) багатопозиційної модуляції з'єднано каналом К2 зворотного зв'язку із першим входом/виходом вузла (4) доступу Wi-Fi, а третій вхід/вихід зазначеного демодулятора (14) багатопозиційної модуляції з'єднано з першим входом/виходом блока (12) обробки. Телерадіоінформаційна система (1) широкосмугового мультисервісного радіодоступу з підвищеною пропускною здатністю працює наступним чином. Користувач (з локальної мережі абонентських терміналів) відправляє (за допомогою, наприклад, комп'ютера) по каналу КЗ зворотного зв'язку запит на другий вхід/вихід вузла (4) доступу Wi-Fi по протоколу 802.11n. У вузлі (4) доступу Wi-Fi здійснюється обробка інформації запиту (демодуляція, декодування), яка виконується засобами вузла (4) доступу Wi-Fi і в вигляді «бітового потоку» подається з його першого входу/виходу на другий вхід/вихід демодулятора (14), а саме, на його цифровий порт, де він кодується, модулюється одночастотною модуляцією і подається з першого входу/виходу демодулятора (14) на перший вхід/вихід прийомного лінійного тракту (11) абонентської станції (3), де установлюється потрібні частота і потужність, і далі зазначена інформація з другого входу/виходу прийомного лінійного тракту (11) абонентської станції (3) по каналу зворотного зв'язку подається на вхід/вихід прийомнопередавальної антени (10) абонентської станції (3). Інформація щодо потрібної частоти і потужності прийомно-передавальною антеною (10) абонентської станції (3) випромінюється на трасу розповсюдження по зворотному радіоканалу («РК2») на вхід прийомної антени (8) центральної станції (2). За допомогою приймальної антени (8) центральної станції (2) приймається і передається на вхід блока (9) обробки центральної станції (2), а з його виходу на вхід модулятора (13), де виконується демодуляція прийнятого потоку, і в вигляді «бітового потоку» з входу/виходу зазначеного вище блока (9) обробки подається по каналу К1 зворотного зв'язку до зовнішньої інформаційної мережі (див. блок-схеми на Фіг. 1-2). З виходу модулятора (13), де виконується демодуляція прийнятого потоку, по лінійному тракту (7) центральної станції (2) інформація щодо прийнятого потоку надходить на вхід суматора (6) прямого каналу центральної станції (2) і далі - на вхід передавальної антени (5). Згідно із зазначеним вище, в цій мережі отримується запитана інформація, яка маршрутизується (в хості провайдера із інформаційної мережі), комутується згідно з фізичною адресою абонента, кодується завадозахищеним кодом, модулюється потрібним видом кодування і через передавальний лінійний тракт (7) каналу передачі даних центральної станції (2) установленим рівнем потужності і в заданій смузі частотного діапазону подається на передавальну антену (5) центральної станції (2), з виходу якої по прямому радіоканалу («РК1») випромінюється в напрямку абонентської станції (3) із вказаною фізичною адресою. Сигнал з передавальної антени (5) центральної станції (2) надсилається на вхід прийомно-передавальної антени (10) абонентської станції (3). З прийомно-передавальної антени (10) абонентської станції (3) оброблений сигнал послідовно через прийомний лінійний тракт (11) та демодулятор (14) подається на перший вхід/вихід блока (12) обробки. 4 UA 107550 U 5 10 15 20 25 30 35 40 45 В блоці (12) обробки абонентської станції (3) сигнал обробляється і повертається на третій вхід/вихід демодулятора (14), де він демодулюється і в вигляді «бітового потоку» подається по каналу К2 зворотного зв'язку на вхід вузла (4) доступу Wi-Fi. Далі з демодулятора (14) сигнал після обробки (кодування, модуляція) подається до локальної мережі абонентських терміналів двома шляхами: - з третього входу/виходу демодулятора (14) на перший вхід/вихід блока (12) обробки абонентської станції (3), а з його другого входу/виходу - по каналу К4 зворотного зв'язку до локальної мережі абонентських терміналів; - з другого входу/виходу демодулятора (14) на перший вхід/вихід вузла (4) доступу Wi-Fi, а з його другого входу/виходу по каналу КЗ зворотного зв'язку - до локальної мережі абонентських терміналів (див. блок-схему на Фіг. 2). Таким чином, по каналах КЗ і К4 зворотного зв'язку сигнал в вигляді радіосигналу подається до комп'ютера користувача (що знаходиться в локальній мережі абонентських терміналів), який виконував запит. Цей комп'ютер визначається за його фізичною (або мережною) адресою, яка указана в переданому пакеті і використана при комутації потоку. Вказане технічне рішення (що заявляється) щодо побудови телерадіоінформаційної системи широкосмугового мультисервісного радіодоступу з підвищеною пропускною здатністю дозволяє використовувати мережі МІТРІС-ІНТ як опорну мережу для надання послуг стандарту IEEE 802.11, при цьому суттєво підвищити якість надання користувачам доступу до інформаційних та комунікаційних служб, до послуг широкосмугового і мультисервісного радіодоступу. Вказане технічне рішення (що заявляється) дозволяє з більшою ефективністю використовувати канали передачі такої системи як опорні для підключення вузлів доступу Wi-Fi до інформаційної мережі Інтернет (через комп'ютер). Введення такої багатопозиційної модуляції та послуг доступу по технології FDMA дозволяє досить просто суттєво підвищити пропускну здатність каналу передачі даних та понизити вартість абонентської та центральної станцій, та послуг в перерахунку на одного абонента за рахунок збільшення числа абонентських терміналів, підключених до однієї абонентської станції. Підвищення ефективності застосування телерадіоінформаційної системи широкосмугового мультисервісного радіодоступу з підвищеною пропускною здатністю, що заявляється, у порівнянні з прототипом, досягається шляхом введення до складу зазначеної системи модулятора і демодулятора, що в сумарному ефекті забезпечує підвищення якості обслуговування користувачів/абонентів, розширення розміру зони обслуговування та зниження вартості послуг на одного абонента в мікрохвильовій інтегрованій телерадіоіонформаційній системі мультисервісного радіодоступу. Джерела інформації 1. Наритник Т.М., Бабак В.П., Ільченко М.Є., Кравчук С.О. Мікрохвильові технології в телекомунікаційних системах. - Київ: Техніка, 2000р. - 167с. 2. Деклараційний патент України на винахід № 51495 А «Мікрохвильова інтегрована телерадіоінформаційна система», МПК 6 Н04В 7/165, дата публікації 15.11.2002 p., Бюл. №11 аналог. 3. Патент України на корисну модель № 79483 «Мікрохвильова інтегрована телерадіоінформаційна система мультисервісного радіодоступу із підвищеною пропускною здатністю UMDS-K», МПК (2006.1) Н04В 7/165, дата публікації 25.04.2013р., Бюл. № 8 (заявка від 15.10. 2012) - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 Телерадіоінформаційна система широкосмугового мультисервісного радіодоступу з підвищеною пропускною здатністю, що містить центральну станцію, абонентську станцію та вузол доступу Wi-Fi, при цьому до складу центральної станції входять зв'язані між собою передавальна антена, суматор прямого каналу, лінійний тракт каналу передачі даних, прийомна антена та блок обробки, до складу абонентської станції входять зв'язані між собою прийомнопередавальна антена, прийомний лінійний тракт та блок обробки, вхід/вихід якого є загальним входом/виходом для прийомного лінійного тракту та вузла доступу Wi-Fi, причому безпосередньо в центральній станції вихід блока обробки з'єднано з входом лінійного тракту каналу передачі даних, вихід зазначеного лінійного тракту каналу передачі даних з'єднано з входом передавальної антени через суматор прямого каналу, вихід прийомної антени з'єднано з входом блоком обробки, вхід/вихід блока обробки з'єднано каналом зворотного зв'язку із зовнішньою інформаційною мережею, безпосередньо в абонентській станції вхід/вихід 5 UA 107550 U 5 10 15 20 25 30 прийомного лінійного тракту з'єднано з першим входом/виходом блока обробки, вхід/вихід прийомно-передавальної антени з'єднано з другим входом/виходом прийомного лінійного тракту, перший вхід/вихід блока обробки з'єднано каналом зворотного зв'язку із першим входом/виходом вузла доступу Wi-Fi, другий вхід/вихід вузла доступу Wi-Fi з'єднано каналом зворотного зв'язку із локальною мережею абонентських терміналів, другий вхід/вихід блока обробки з'єднано каналом зворотного зв'язку із локальною мережею абонентських терміналів, передавальну антену центральної станції з'єднано прямим радіоканалом з прийомнопередавальною антеною абонентської станції, а зазначену прийомно-передавальну антену абонентської станції з'єднано зворотним радіоканалом з прийомною антеною центральної станції, яка відрізняється тим, що до складу центральної станції додатково введено модулятор багатопозиційної модуляції, а до складу абонентської станції - демодулятор багатопозиційної модуляції, при цьому безпосередньо в центральній станції модулятор багатопозиційної модуляції розміщено в ланцюгу між лінійним трактом каналу передачі даних та блоком обробки так, що вихід модулятора багатопозиційної модуляції з'єднано з входом лінійного тракту каналу передачі даних, а вхід модулятора багатопозиційної модуляції з'єднано з виходом блока обробки, безпосередньо в абонентській станції демодулятор багатопозиційної модуляції розміщено в ланцюгу між прийомним лінійним трактом та блоком обробки так, що перший вхід/вихід демодулятора багатопозиційної модуляції з'єднано з першим входом/виходом прийомного лінійного тракту, другий вхід/вихід демодулятора багатопозиційної модуляції з'єднано каналом зворотного зв'язку із першим входом/виходом вузла доступу Wi-Fi, а третій вхід/вихід зазначеного демодулятора багатопозиційної модуляції з'єднано з першим входом/виходом блока обробки. 2. Телерадіоінформаційна система за п. 1, яка відрізняється тим, що прийомну антену центральної станції виконано як секторну антену. 3. Телерадіоінформаційна система за п. 1, яка відрізняється тим, що передавальна антена центральної станції виконана у вигляді багатосекторної антени, кожна із антен надає послуги в окремий сектор, а сукупність секторів покриває вибрану зону обслуговування. 4. Телерадіоінформаційна система за п. 1, яка відрізняється тим, що вузол доступу Wi-Fi виконано як базову станцію, що забезпечує доступ до локальної мережі за стандартом IEEE 802.11. 6 UA 107550 U 7 UA 107550 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
