Кульковий усмоктувальний клапан глибинного штангового насоса трубного типу з підвищеною пропускною здатністю

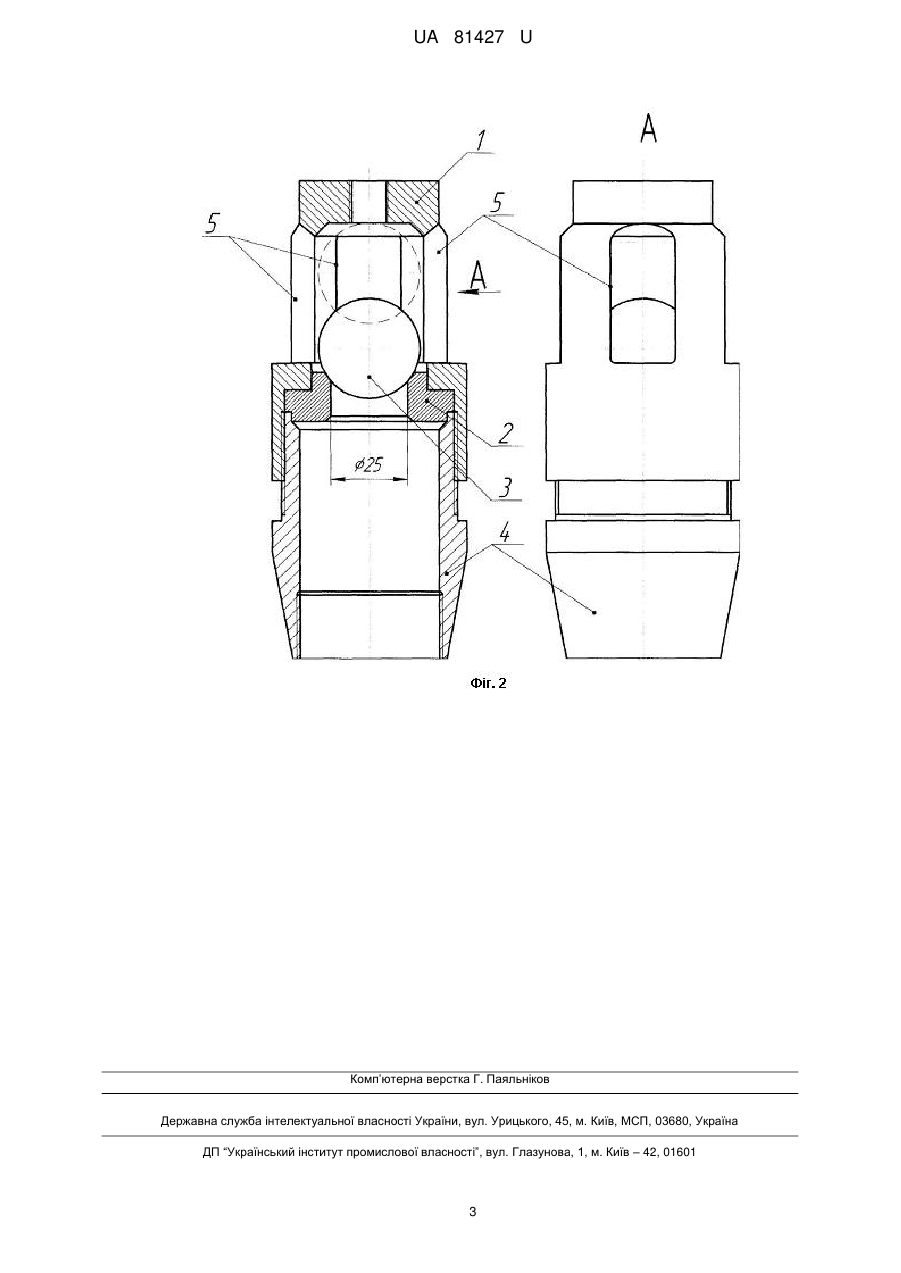

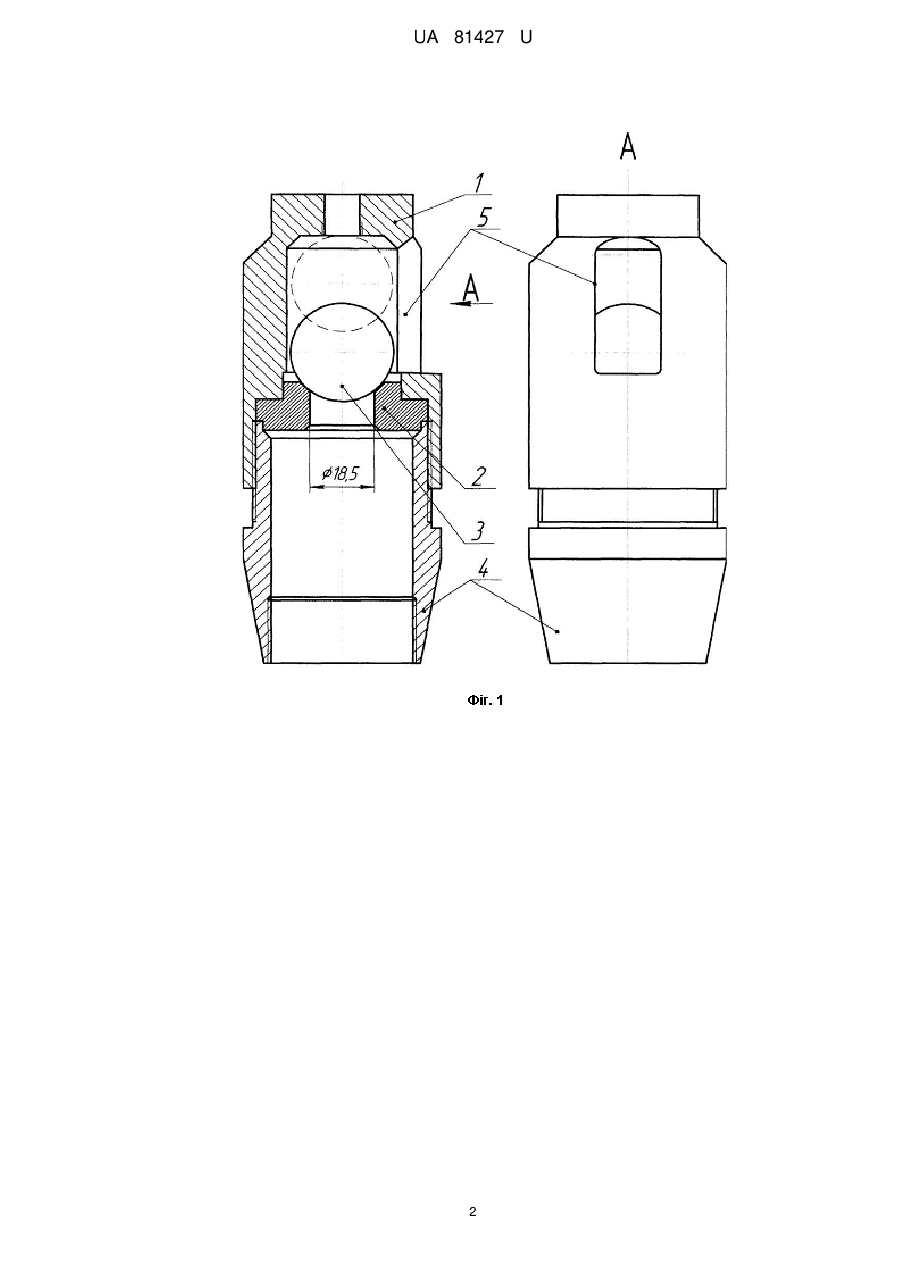

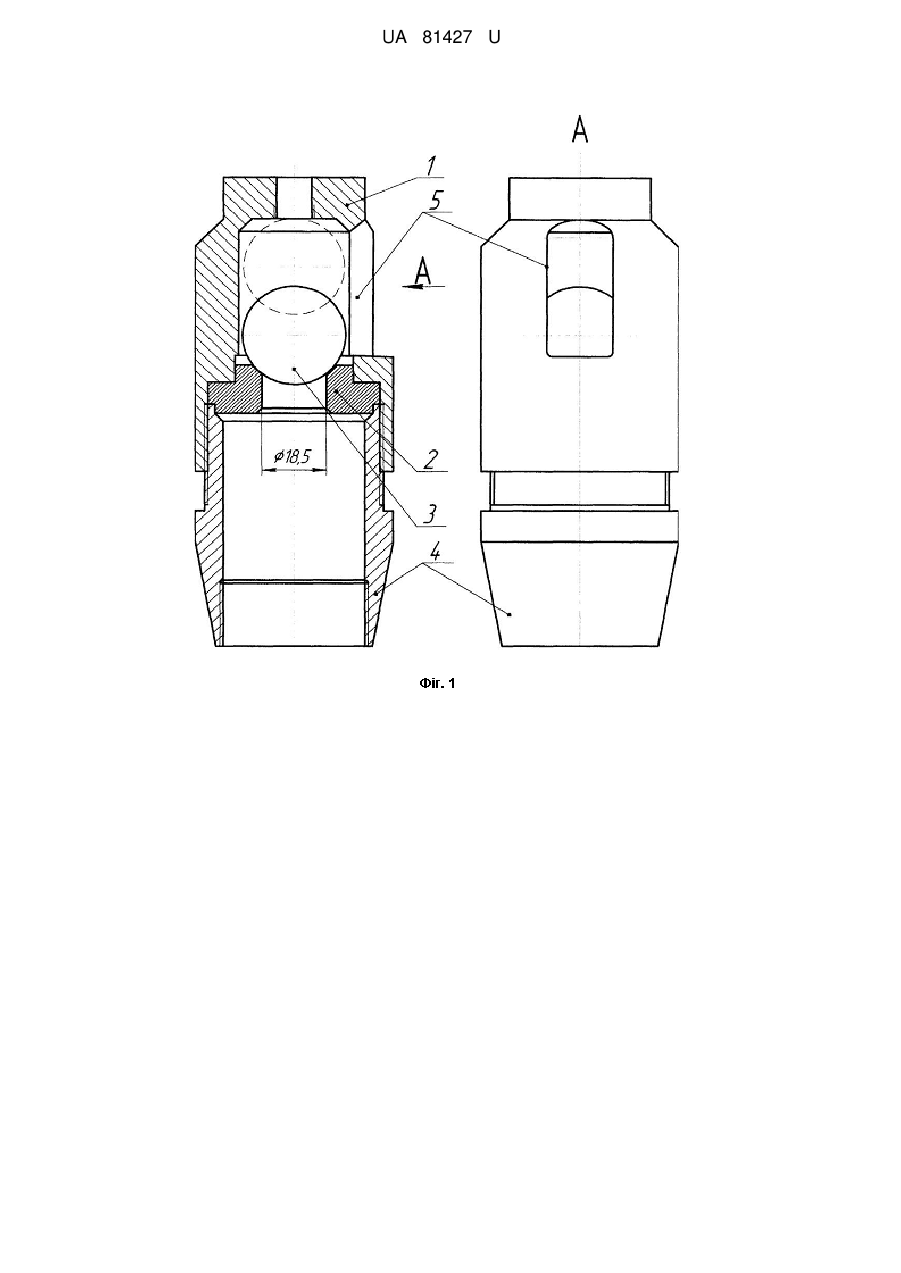

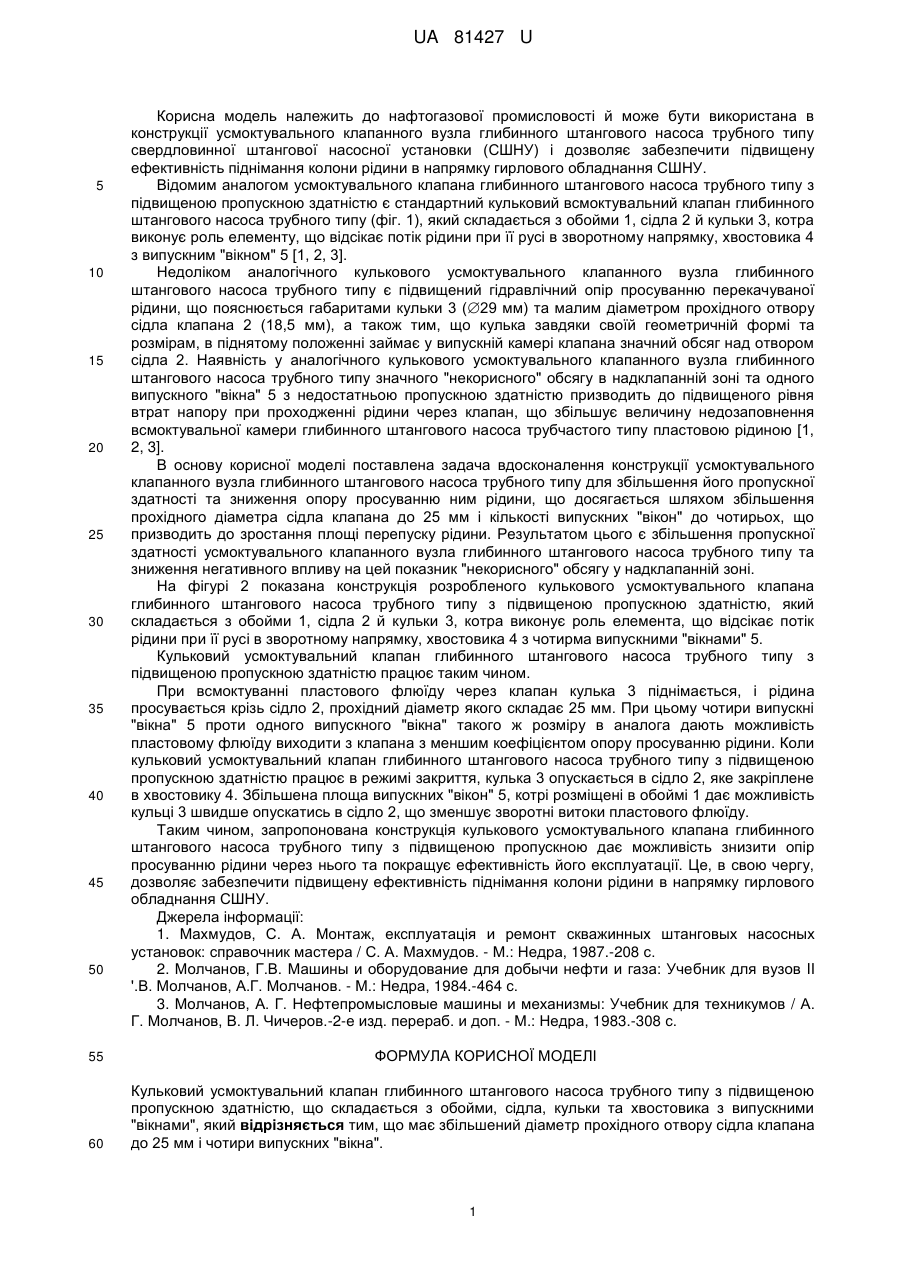

Реферат: Кульковий усмоктувальний клапан глибинного штангового насоса трубного типу з підвищеною пропускною здатністю містить обойму, сідло клапана, прохідний діаметр якого 25 мм, кульку та хвостовик з чотирма випускними "вікнами". UA 81427 U (54) КУЛЬКОВИЙ УСМОКТУВАЛЬНИЙ КЛАПАН ГЛИБИННОГО ШТАНГОВОГО НАСОСА ТРУБНОГО ТИПУ З ПІДВИЩЕНОЮ ПРОПУСКНОЮ ЗДАТНІСТЮ UA 81427 U UA 81427 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до нафтогазової промисловості й може бути використана в конструкції усмоктувального клапанного вузла глибинного штангового насоса трубного типу свердловинної штангової насосної установки (СШНУ) і дозволяє забезпечити підвищену ефективність піднімання колони рідини в напрямку гирлового обладнання СШНУ. Відомим аналогом усмоктувального клапана глибинного штангового насоса трубного типу з підвищеною пропускною здатністю є стандартний кульковий всмоктувальний клапан глибинного штангового насоса трубного типу (фіг. 1), який складається з обойми 1, сідла 2 й кульки 3, котра виконує роль елементу, що відсікає потік рідини при її русі в зворотному напрямку, хвостовика 4 з випускним "вікном" 5 [1, 2, 3]. Недоліком аналогічного кулькового усмоктувального клапанного вузла глибинного штангового насоса трубного типу є підвищений гідравлічний опір просуванню перекачуваної рідини, що пояснюється габаритами кульки 3 (29 мм) та малим діаметром прохідного отвору сідла клапана 2 (18,5 мм), а також тим, що кулька завдяки своїй геометричній формі та розмірам, в піднятому положенні займає у випускній камері клапана значний обсяг над отвором сідла 2. Наявність у аналогічного кулькового усмоктувального клапанного вузла глибинного штангового насоса трубного типу значного "некорисного" обсягу в надклапанній зоні та одного випускного "вікна" 5 з недостатньою пропускною здатністю призводить до підвищеного рівня втрат напору при проходженні рідини через клапан, що збільшує величину недозаповнення всмоктувальної камери глибинного штангового насоса трубчастого типу пластовою рідиною [1, 2, 3]. В основу корисної моделі поставлена задача вдосконалення конструкції усмоктувального клапанного вузла глибинного штангового насоса трубного типу для збільшення його пропускної здатності та зниження опору просуванню ним рідини, що досягається шляхом збільшення прохідного діаметра сідла клапана до 25 мм і кількості випускних "вікон" до чотирьох, що призводить до зростання площі перепуску рідини. Результатом цього є збільшення пропускної здатності усмоктувального клапанного вузла глибинного штангового насоса трубного типу та зниження негативного впливу на цей показник "некорисного" обсягу у надклапанній зоні. На фігурі 2 показана конструкція розробленого кулькового усмоктувального клапана глибинного штангового насоса трубного типу з підвищеною пропускною здатністю, який складається з обойми 1, сідла 2 й кульки 3, котра виконує роль елемента, що відсікає потік рідини при її русі в зворотному напрямку, хвостовика 4 з чотирма випускними "вікнами" 5. Кульковий усмоктувальний клапан глибинного штангового насоса трубного типу з підвищеною пропускною здатністю працює таким чином. При всмоктуванні пластового флюїду через клапан кулька 3 піднімається, і рідина просувається крізь сідло 2, прохідний діаметр якого складає 25 мм. При цьому чотири випускні "вікна" 5 проти одного випускного "вікна" такого ж розміру в аналога дають можливість пластовому флюїду виходити з клапана з меншим коефіцієнтом опору просуванню рідини. Коли кульковий усмоктувальний клапан глибинного штангового насоса трубного типу з підвищеною пропускною здатністю працює в режимі закриття, кулька 3 опускається в сідло 2, яке закріплене в хвостовику 4. Збільшена площа випускних "вікон" 5, котрі розміщені в обоймі 1 дає можливість кульці 3 швидше опускатись в сідло 2, що зменшує зворотні витоки пластового флюїду. Таким чином, запропонована конструкція кулькового усмоктувального клапана глибинного штангового насоса трубного типу з підвищеною пропускною дає можливість знизити опір просуванню рідини через нього та покращує ефективність його експлуатації. Це, в свою чергу, дозволяє забезпечити підвищену ефективність піднімання колони рідини в напрямку гирлового обладнання СШНУ. Джерела інформації: 1. Махмудов, С. А. Монтаж, експлуатація и ремонт скважинных штанговых насосных установок: справочник мастера / С. А. Махмудов. - М.: Недра, 1987.-208 с. 2. Молчанов, Г.В. Машины и оборудование для добычи нефти и газа: Учебник для вузов II '.В. Молчанов, А.Г. Молчанов. - М.: Недра, 1984.-464 с. 3. Молчанов, А. Г. Нефтепромысловые машины и механизмы: Учебник для техникумов / А. Г. Молчанов, В. Л. Чичеров.-2-е изд. перераб. и доп. - М.: Недра, 1983.-308 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Кульковий усмоктувальний клапан глибинного штангового насоса трубного типу з підвищеною пропускною здатністю, що складається з обойми, сідла, кульки та хвостовика з випускними "вікнами", який відрізняється тим, що має збільшений діаметр прохідного отвору сідла клапана до 25 мм і чотири випускних "вікна". 1 UA 81427 U 2 UA 81427 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
