Мікрохвильова інтегрована телерадіоінформаційна система мультисервісного радіодоступу

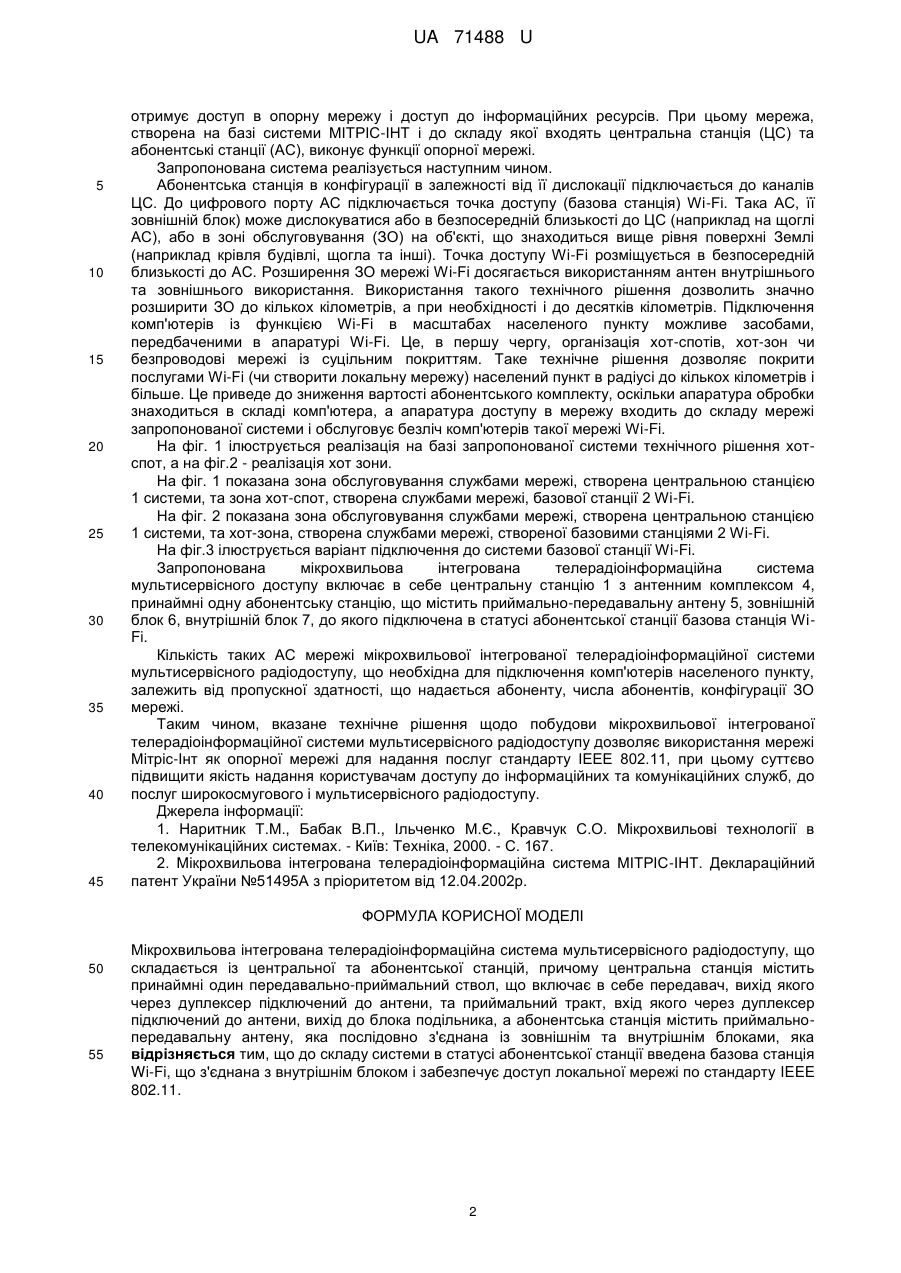

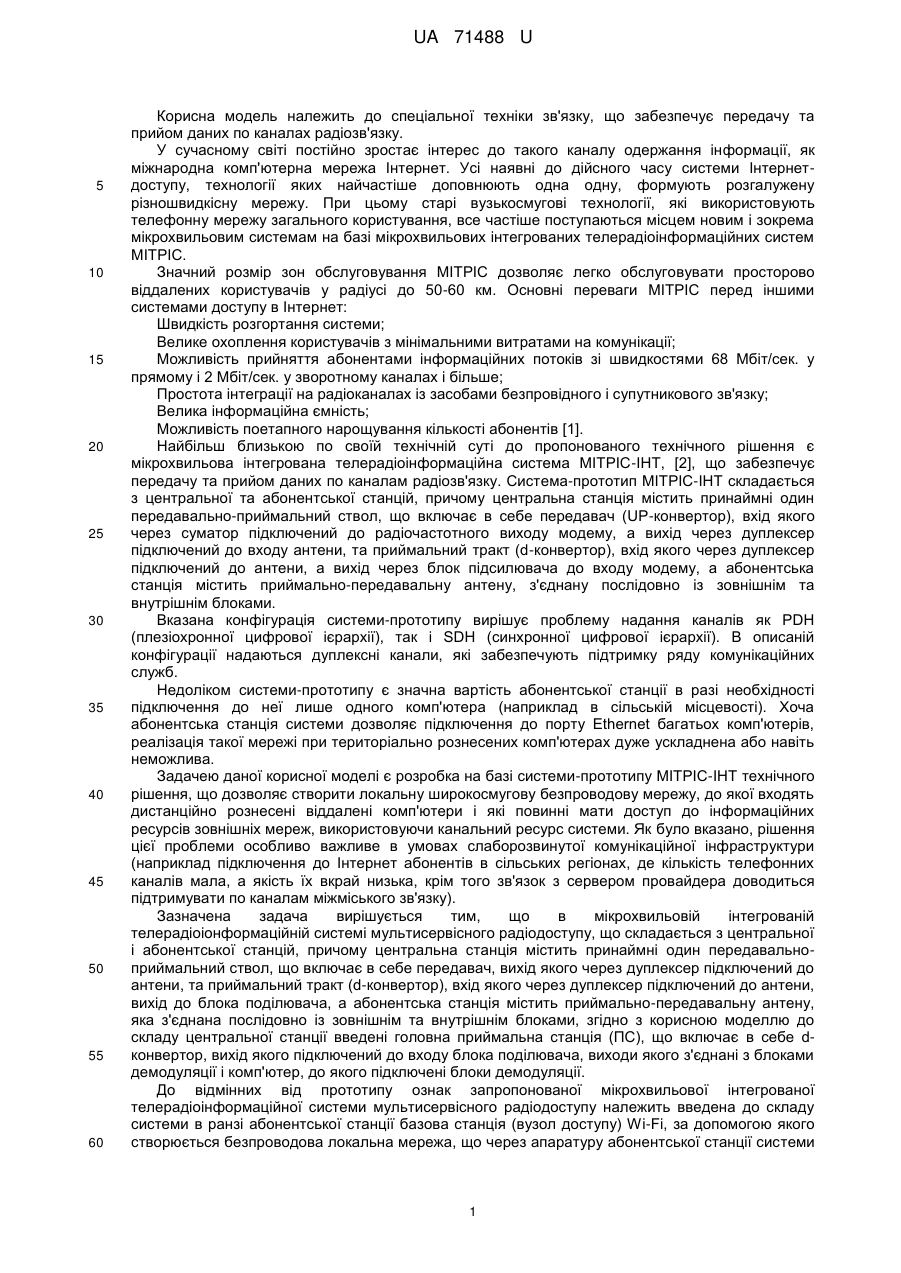

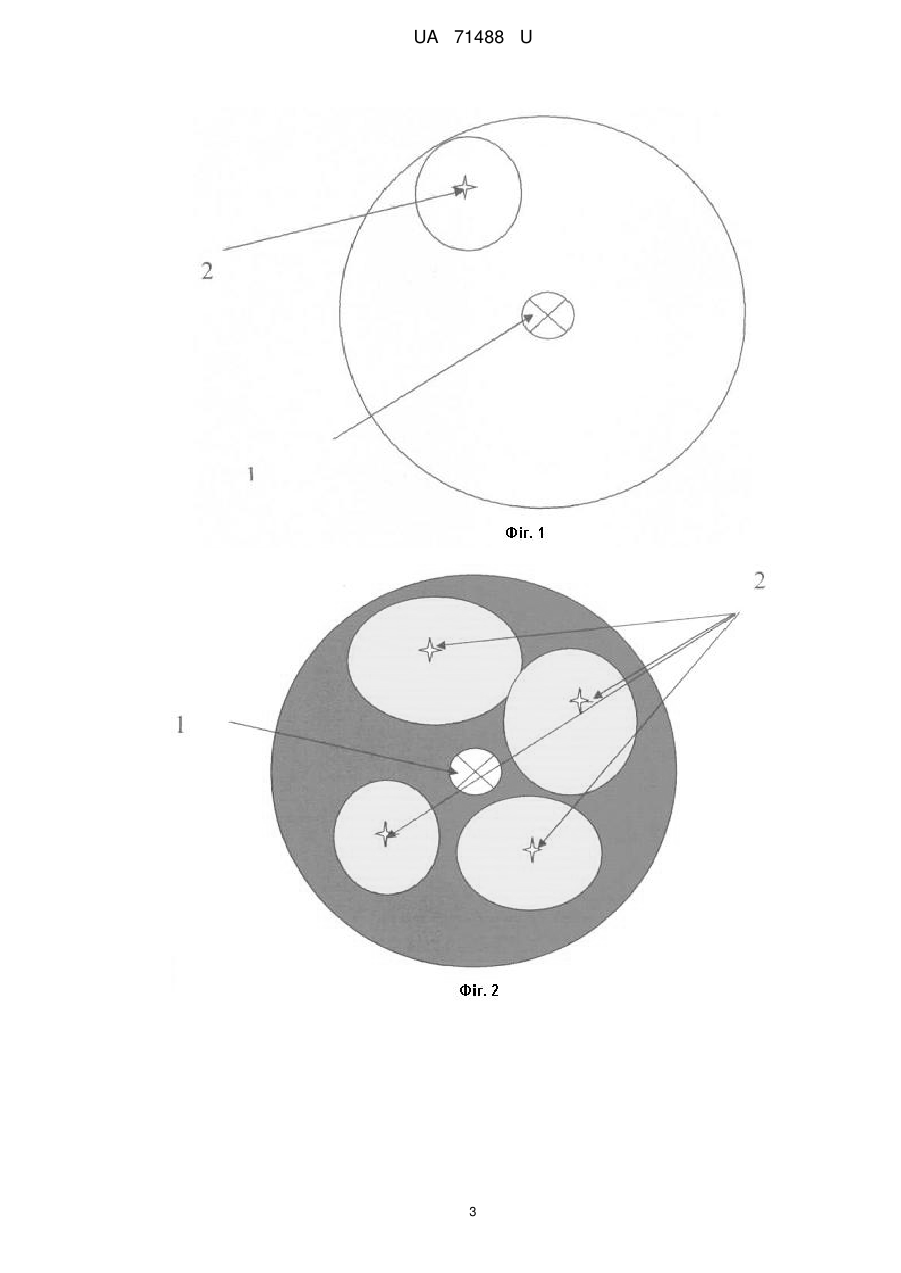

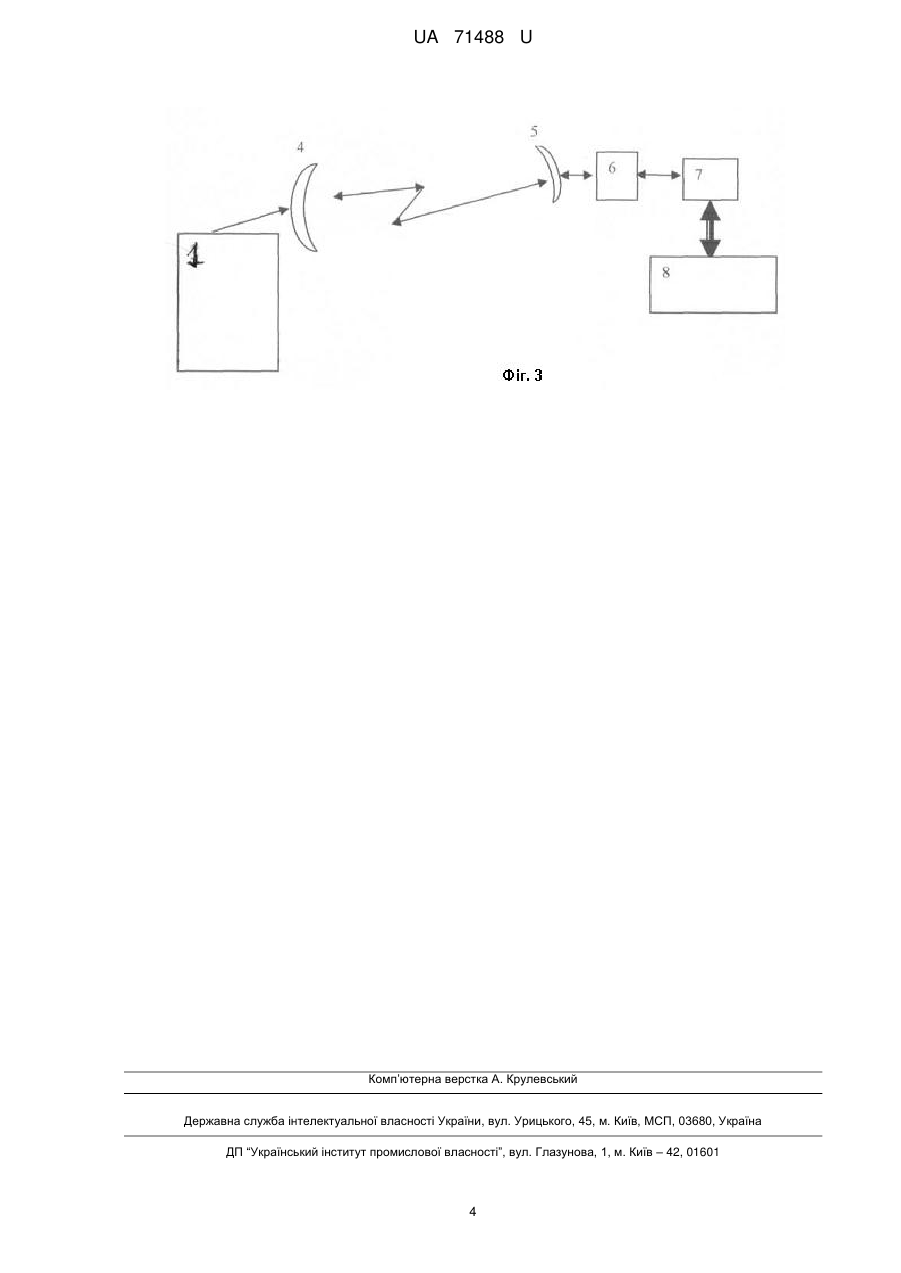

Реферат: Мікрохвильова інтегрована телерадіоінформаційна система мультисервісного радіодоступу, що складається із центральної та абонентської станцій, причому центральна станція містить принаймні один передавально-приймальний ствол, що включає в себе передавач, вихід якого через дуплексер підключений до антени, та приймальний тракт, вхід якого через дуплексер підключений до антени, вихід до блока подільника, а абонентська станція містить приймальнопередавальну антену, яка послідовно з'єднана із зовнішнім та внутрішнім блоками. До складу системи в статусі абонентської станції введена базова станція Wi-Fi, що з'єднана з внутрішнім блоком і забезпечує доступ локальної мережі по стандарту IEEE 802.11. UA 71488 U (54) МІКРОХВИЛЬОВА ІНТЕГРОВАНА ТЕЛЕРАДІОІНФОРМАЦІЙНА СИСТЕМА МУЛЬТИСЕРВІСНОГО РАДІОДОСТУПУ UA 71488 U UA 71488 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до спеціальної техніки зв'язку, що забезпечує передачу та прийом даних по каналах радіозв'язку. У сучасному світі постійно зростає інтерес до такого каналу одержання інформації, як міжнародна комп'ютерна мережа Інтернет. Усі наявні до дійсного часу системи Інтернетдоступу, технології яких найчастіше доповнюють одна одну, формують розгалужену різношвидкісну мережу. При цьому старі вузькосмугові технології, які використовують телефонну мережу загального користування, все частіше поступаються місцем новим і зокрема мікрохвильовим системам на базі мікрохвильових інтегрованих телерадіоінформаційних систем МІТРІС. Значний розмір зон обслуговування МІТРІС дозволяє легко обслуговувати просторово віддалених користувачів у радіусі до 50-60 км. Основні переваги МІТРІС перед іншими системами доступу в Інтернет: Швидкість розгортання системи; Велике охоплення користувачів з мінімальними витратами на комунікації; Можливість прийняття абонентами інформаційних потоків зі швидкостями 68 Мбіт/сек. у прямому і 2 Мбіт/сек. у зворотному каналах і більше; Простота інтеграції на радіоканалах із засобами безпровідного і супутникового зв'язку; Велика інформаційна ємність; Можливість поетапного нарощування кількості абонентів [1]. Найбільш близькою по своїй технічній суті до пропонованого технічного рішення є мікрохвильова інтегрована телерадіоінформаційна система МІТРІС-ІНТ, [2], що забезпечує передачу та прийом даних по каналам радіозв'язку. Система-прототип МІТРІС-ІНТ складається з центральної та абонентської станцій, причому центральна станція містить принаймні один передавально-приймальний ствол, що включає в себе передавач (UP-конвертор), вхід якого через суматор підключений до радіочастотного виходу модему, а вихід через дуплексер підключений до входу антени, та приймальний тракт (d-конвертор), вхід якого через дуплексер підключений до антени, а вихід через блок підсилювача до входу модему, а абонентська станція містить приймально-передавальну антену, з'єднану послідовно із зовнішнім та внутрішнім блоками. Вказана конфігурація системи-прототипу вирішує проблему надання каналів як PDH (плезіохронної цифрової ієрархії), так і SDH (синхронної цифрової ієрархії). В описаній конфігурації надаються дуплексні канали, які забезпечують підтримку ряду комунікаційних служб. Недоліком системи-прототипу є значна вартість абонентської станції в разі необхідності підключення до неї лише одного комп'ютера (наприклад в сільській місцевості). Хоча абонентська станція системи дозволяє підключення до порту Ethernet багатьох комп'ютерів, реалізація такої мережі при територіально рознесених комп'ютерах дуже ускладнена або навіть неможлива. Задачею даної корисної моделі є розробка на базі системи-прототипу МIТРIС-ІНТ технічного рішення, що дозволяє створити локальну широкосмугову безпроводову мережу, до якої входять дистанційно рознесені віддалені комп'ютери і які повинні мати доступ до інформаційних ресурсів зовнішніх мереж, використовуючи канальний ресурс системи. Як було вказано, рішення цієї проблеми особливо важливе в умовах слаборозвинутої комунікаційної інфраструктури (наприклад підключення до Інтернет абонентів в сільських регіонах, де кількість телефонних каналів мала, а якість їх вкрай низька, крім того зв'язок з сервером провайдера доводиться підтримувати по каналам міжміського зв'язку). Зазначена задача вирішується тим, що в мікрохвильовій інтегрованій телерадіоіонформаційній системі мультисервісного радіодоступу, що складається з центральної і абонентської станцій, причому центральна станція містить принаймні один передавальноприймальний ствол, що включає в себе передавач, вихід якого через дуплексер підключений до антени, та приймальний тракт (d-конвертор), вхід якого через дуплексер підключений до антени, вихід до блока поділювача, а абонентська станція містить приймально-передавальну антену, яка з'єднана послідовно із зовнішнім та внутрішнім блоками, згідно з корисною моделлю до складу центральної станції введені головна приймальна станція (ПС), що включає в себе dконвертор, вихід якого підключений до входу блока поділювача, виходи якого з'єднані з блоками демодуляції і комп'ютер, до якого підключені блоки демодуляції. До відмінних від прототипу ознак запропонованої мікрохвильової інтегрованої телерадіоінформаційної системи мультисервісного радіодоступу належить введена до складу системи в ранзі абонентської станції базова станція (вузол доступу) Wi-Fi, за допомогою якого створюється безпроводова локальна мережа, що через апаратуру абонентської станції системи 1 UA 71488 U 5 10 15 20 25 30 35 40 45 отримує доступ в опорну мережу і доступ до інформаційних ресурсів. При цьому мережа, створена на базі системи МIТРІС-IHT і до складу якої входять центральна станція (ЦС) та абонентські станції (АС), виконує функції опорної мережі. Запропонована система реалізується наступним чином. Абонентська станція в конфігурації в залежності від її дислокації підключається до каналів ЦС. До цифрового порту АС підключається точка доступу (базова станція) Wi-Fi. Така АС, її зовнішній блок) може дислокуватися або в безпосередній близькості до ЦС (наприклад на щоглі АС), або в зоні обслуговування (ЗО) на об'єкті, що знаходиться вище рівня поверхні Землі (наприклад крівля будівлі, щогла та інші). Точка доступу Wi-Fi розміщується в безпосередній близькості до АС. Розширення ЗО мережі Wi-Fi досягається використанням антен внутрішнього та зовнішнього використання. Використання такого технічного рішення дозволить значно розширити ЗО до кількох кілометрів, а при необхідності і до десятків кілометрів. Підключення комп'ютерів із функцією Wi-Fi в масштабах населеного пункту можливе засобами, передбаченими в апаратурі Wi-Fi. Це, в першу чергу, організація хот-спотів, хот-зон чи безпроводові мережі із суцільним покриттям. Таке технічне рішення дозволяє покрити послугами Wi-Fi (чи створити локальну мережу) населений пункт в радіусі до кількох кілометрів і більше. Це приведе до зниження вартості абонентського комплекту, оскільки апаратура обробки знаходиться в складі комп'ютера, а апаратура доступу в мережу входить до складу мережі запропонованої системи і обслуговує безліч комп'ютерів такої мережі Wi-Fi. На фіг. 1 ілюструється реалізація на базі запропонованої системи технічного рішення хотспот, а на фіг.2 - реалізація хот зони. На фіг. 1 показана зона обслуговування службами мережі, створена центральною станцією 1 системи, та зона хот-спот, створена службами мережі, базової станції 2 Wi-Fi. На фіг. 2 показана зона обслуговування службами мережі, створена центральною станцією 1 системи, та хот-зона, створена службами мережі, створеної базовими станціями 2 Wi-Fi. На фіг.3 ілюструється варіант підключення до системи базової станції Wi-Fi. Запропонована мікрохвильова інтегрована телерадіоінформаційна система мультисервісного доступу включає в себе центральну станцію 1 з антенним комплексом 4, принаймні одну абонентську станцію, що містить приймально-передавальну антену 5, зовнішній блок 6, внутрішній блок 7, до якого підключена в статусі абонентської станції базова станція WiFi. Кількість таких АС мережі мікрохвильової інтегрованої телерадіоінформаційної системи мультисервісного радіодоступу, що необхідна для підключення комп'ютерів населеного пункту, залежить від пропускної здатності, що надається абоненту, числа абонентів, конфігурації ЗО мережі. Таким чином, вказане технічне рішення щодо побудови мікрохвильової інтегрованої телерадіоінформаційної системи мультисервісного радіодоступу дозволяє використання мережі Мітріс-Інт як опорної мережі для надання послуг стандарту IEEE 802.11, при цьому суттєво підвищити якість надання користувачам доступу до інформаційних та комунікаційних служб, до послуг широкосмугового і мультисервісного радіодоступу. Джерела інформації: 1. Наритник Т.М., Бабак В.П., Ільченко М.Є., Кравчук С.О. Мікрохвильові технології в телекомунікаційних системах. - Київ: Техніка, 2000. - С. 167. 2. Мікрохвильова інтегрована телерадіоінформаційна система МІТРІС-ІНТ. Деклараційний патент України №51495А з пріоритетом від 12.04.2002р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Мікрохвильова інтегрована телерадіоінформаційна система мультисервісного радіодоступу, що складається із центральної та абонентської станцій, причому центральна станція містить принаймні один передавально-приймальний ствол, що включає в себе передавач, вихід якого через дуплексер підключений до антени, та приймальний тракт, вхід якого через дуплексер підключений до антени, вихід до блока подільника, а абонентська станція містить приймальнопередавальну антену, яка послідовно з'єднана із зовнішнім та внутрішнім блоками, яка відрізняється тим, що до складу системи в статусі абонентської станції введена базова станція Wi-Fi, що з'єднана з внутрішнім блоком і забезпечує доступ локальної мережі по стандарту IEEE 802.11. 2 UA 71488 U 3 UA 71488 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
