Вулик “великоруський”

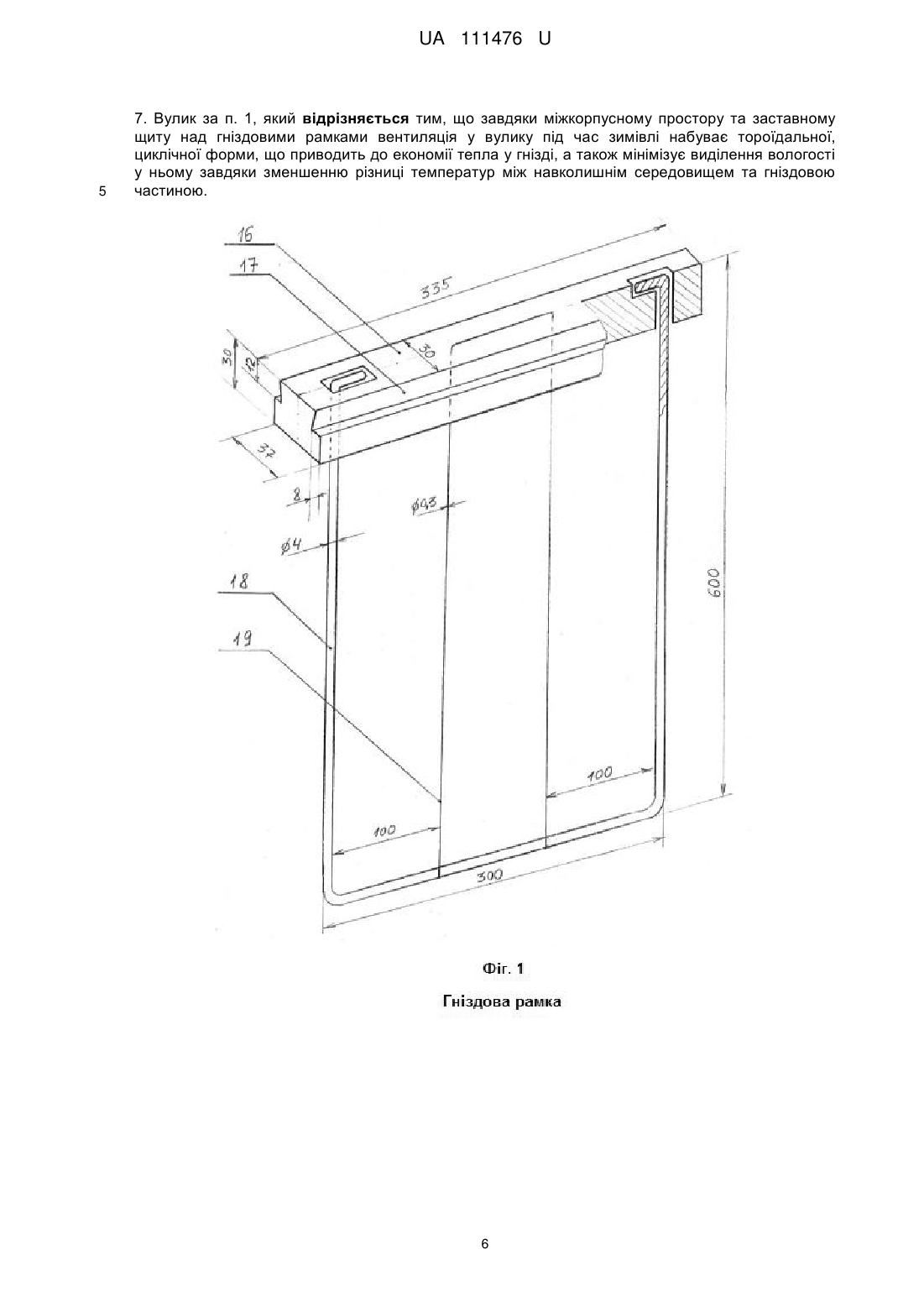

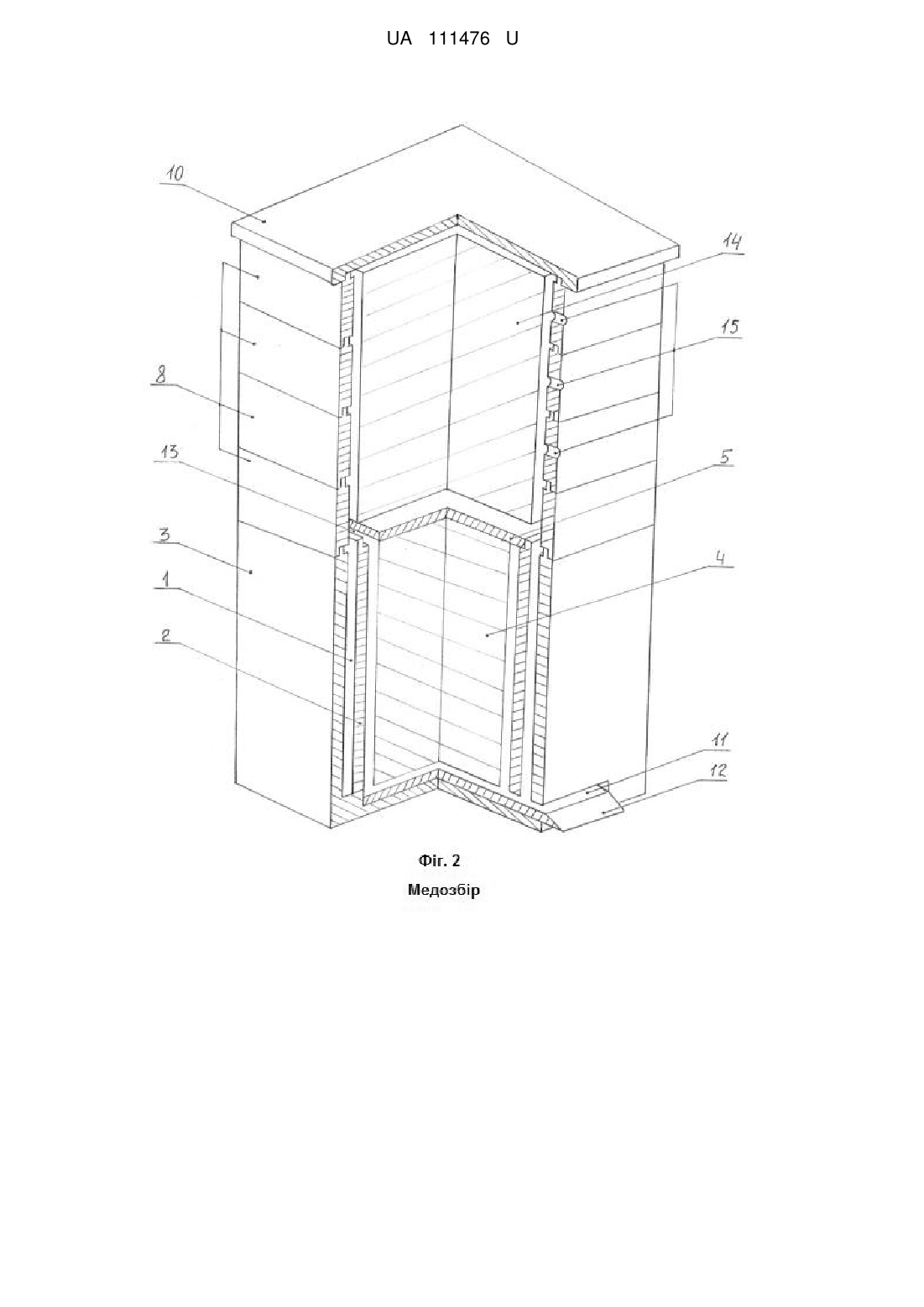

Реферат: UA 111476 U UA 111476 U 5 10 15 20 25 30 35 40 45 50 55 60 Заявлена корисна модель належить до сільського господарства, а саме до бджільництва. Найбільш близьким до заявленого рішення є вулик "Козацький" (патент на корисну модель № 106944 від 27.10.2014), що містить дно, висувну дощечку, внутрішній та зовнішній гніздові корпуси, утворений між цими корпусами міжкорпусний простір, з можливістю виконувати ним функцію вентиляційного каналу та доступу бджіл до медових рамок, внутрішні та зовнішні медові корпуси, заставний щит, утеплюючу подушку та дах. Недоліком даної конструкції є те, що при відсутності настання ще стійкої теплої температури навколишнього середовища, щоб не охолодити гніздо, ми не можемо одразу поставити зовнішні медові корпуси та змушені ставити внутрішні медові корпуси, що ускладнює технологію промислового виробництва меду. Задачею заявленої корисної моделі є вдосконалення конструкції вулика з метою покращення його експлуатаційних характеристик під час медозбору при значних денних та нічних перепадах температури навколишнього середовища, а також покращити здатність бджолиної сім'ї до зимівлі у вулику в більш суворих кліматичних умовах, в тому числі у всіх областях помірного кліматичного поясу. Поставлена задача вирішується шляхом впровадження гніздових рамок нової конструкції, у яких верхні дерев'яні планки гніздових рамок зроблені однакової ширини по всій довжині, таким чином, що коли ми вставляємо усі рамки в гніздовий корпус, то зверху у нас утворюється суцільний щит із цих планок, тільки по двох краях виконані пази для збереження енергетичної цілісності вулика та проходу бджіл із нижніх гніздових рамок у верхні медові рамки, а інші три сторони гніздових рамок, дві бокові та одна нижня, виготовляються із суцільного вигнутого немагнітного нержавіючого прутика. Заявлене технічне рішення вулика ілюструється графічними матеріалами, де зображено: на Фіг. 1 - конструкція гніздової рамки (в аксонометрії) із вказаними основними її розмірами; на Фіг. 2 - конструкція вулика (в аксонометрії) в період медозбору; на Фіг. 3 - конструкція вулика (в аксонометрії) в період зимівлі. Як відомо, природа - творець самого ідеального та досконалого. Без допомоги людини бджоли у дуплах дерев жили мільйони років. А скільки часу бджолина сім'я самостійно проживе у сучасному вулику? Потрібно створити такий вулик, який би самостійно функціонував без будьякої допомоги людини хоча б кілька років. Сьогодні не потрібно багато придумувати, в тому числі у бджільництві, уже все давно придумано до нас нашими славними предками. Достатньо врахувати пройдений шлях, починаючи від борті, колоди та дуплянки та закінчуючи хоча б рамковим вуликом Петра Прокоповича та дзвоноподібним вуликом Миколи Витвицького. Останні дві конструкції вуликів також найближче відповідають за розмірами до природного дупла дерева, яке є найкращим житлом, із всіх відомих досі нам. В подальшому удосконалення зарубіжними послідовниками (Лоренц Лангстрот, Ян Дзержон, Август Берлепш, Шарль Дадан, Йоган Блатт, Амос Рут, Джеймс Квінбі, Аббат Варре, Роже Делон), багатьох конструкцій вуликів призводило, як правило, до протиприродних умов існування бджіл, надмірного втручання людини у їх особисте життя та надмірність операцій по обслуговуванню вулика. Такі конструкції вуликів уже важко назвати "вуликом", більш влучніша назва це "ящик для тимчасового утримання бджіл". Тобто, доки ми доглядаємо за бджолами - вони живуть, як тільки ми перестали доглядати - вони пропадають. Звичайно, ніхто не може заборонити людині створювати собі проблеми, а потім їх вирішувати. В пропонованій конструкції вулика ми забудемо, що таке безкінечне звуження та розширення гнізда, бокові вертикальні перегородки, переставляння гніздових рамок чи цілих корпусів, заставні дощечки, обмежувальні решітки, регулювання льотків при зміні погоди, зовнішні бороди бджіл у спекотну погоду, утеплення гнізда на зиму чи занесення вуликів у зимівник. Або, скажімо, зимівля бджіл у корпусних вуликах, в яких так звана "мертва зона", розрив гніздового стільника відстанню між планками рамок верхнього на нижнього корпусів, уже закладена конструктивно, що є протиприродно для бджіл. Або, скажімо, відома багатьом бджолярам невдала зимівля бджіл, при якій бджолина сім'я, дійшовши до верху рамок, гине, хоча збоку кормових запасів було достатньо. Дехто вдається ще до більшого абсурду - щоб вирішити цю проблему серед зими перекидає вулик на 90 градусів. Тому конструкція вулика повинна, перш за все, максимально відтворити природні умови життя бджіл, по-друге, це мінімальне стороннє втручання у бджолине гніздо і, по-третє, вона повинна бути також простою в обслуговуванні та технологічною у промисловому виробництві меду. Врахувавши до того кількість затрачених людських ресурсів на довготривале 1 UA 111476 U 5 10 15 20 25 30 35 40 45 50 55 60 обслуговування вулика та отриманих продуктів бджільництва за цей період, в кінцевому випадку, ми отримаємо його ефективність. Отже, щоб максимально відтворити природні умови життя бджіл, конструкція вулика повинна мати форму природного дупла дерева, тобто видовжена по вертикалі з поперечним перерізом, наближеним до діаметра бджолиного кубла, який, за багатьма спостереженнями, складає в середньому не більше 8 стільників. Об'єм гніздової частини визначається також із врахуванням максимальної інтенсивності яйцекладки матки за добу та часу до виходу робочої бджоли із комірки. Враховуючи вищенаведене, при 8 стільниках, висота гніздової частини нашого вулика складатиме біля 600 мм. Слід наголосити, що ми не можемо збільшити кількість гніздових стільників більше 8, оскільки ми відійдемо від природних умов існування, тому єдиний вихід - це збільшувати їх висоту. Для технологічності та універсальності впроваджено квадратну поперечну форму гніздового корпусу, куди встановлюються 8 гніздових рамок розміром 300×600 мм відповідної конструкції, описаної нижче. Фактично об'єм нашої гніздової частини відповідає об'єму гніздової частини вулика Петра Прокоповича. Відмінність лише в тому, що у нас не дикі стільники, а рамки. А рамки тільки із-за того, що так краще оновлювати старі стільники на нові. На цьому наше втручання у бджолине гніздо і закінчується, не враховуючи вкрай необхідний доступ при виникненні відповідних обставин. Ще раз наголошую, бджолине гніздо, чи то пташине, чи то будь-яке інше, це місце особливої енергетики, і сторонній доступ туди мінімальний. Важко зрозуміти тих пасічників, які, прийшовши з храму на свою пасіку, холоднокровно знищують бджолину матку і радіють з того, які вони розумні, що застосували певну технологію. На квадратний зовнішній гніздовий корпус встановлюються квадратні зовнішні медові корпуси із 12 стандартними дерев'яними рамками розміром 435×145 мм. Кількість на висоту медових корпусів не є принциповою. Щоб бджоли менше скріплювали між собою медові рамки по вертикалі, краще робити нижню планку медової рамки ширшою - до 25 мм. Для отримання стільникового меду медові рамки можна робити за зразком гніздових, тільки верхню планку рамки робити тоншою, а також і вужчою для можливості проходу бджіл. Гніздові рамки ми можемо встановлювати на теплий чи холодний занос, медові рамки встановлюємо тільки на холодний занос. Для отримання більш грубіших медових стільників можна збільшити відстань між серединками стільників на кілька міліметрів, у такому випадку в медовий корпус у нас вставляється не 12 медових рамок, а лише 11 або навіть 10. Відстань між бічною планкою медової рамки та внутрішньою стінкою медового корпусу, а також між нижньою планкою верхньої медової рамки та верхньою планкою нижньої медової рамки медового корпусу становить 7-8 мм. Так званий надрамковий простір у вулику відсутній, оскільки там немає заставних дощечок. Для медової частини вулика нам потрібно підвищену вентиляцію для швидшої концентрації нектару, а для гніздової ні. Візьмемо будь-яку конструкцію вулика, чим більше ми примусово будемо створювати умови для вентиляції медової частини, наприклад відкривати верхні льотки, тим більше пропорційно ми будемо охолоджувати гніздо. Тому і не можна скажімо в багатокорпусному вулику, при відсутності ще стійкої теплої погоди, одразу поставити багато корпусів з вощиною. Як нам вийти із цієї ситуації? Для цього гніздові рамки (Фіг. 1) робляться наступним чином. Верхня дерев'яна планка рамки поз. 17 виготовляється широкою по всій довжині, шириною 37 мм, що дорівнює відстані між серединами стільників. Коли ми вставляємо усі рамки в гніздовий корпус зверху у нас утворюється суцільний щит із цих планок, тільки по двох краях виконані пази для збереження енергетичної цілісності вулика та проходу бджіл із гніздових рамок у верхні медові рамки. Також ці верхні планки рамки мають зверху з двох сторін повздовжні клиноподібні прорізи поз. 17 для зручності їх виймання та вставляння у гніздовий корпус. Інші три сторони гніздової рамки поз. 18, дві бокові та одна нижня, виготовляються із суцільного вигнутого немагнітного нержавіючого прутика діаметром 4 мм. На всю свою висоту гніздова рамка містить два вертикальних армуючих дроти із нержавіючої сталі поз. 19 діаметром 0,3 мм. Бджоли скріплюють у деяких місцях бокові сторони рамок до внутрішньої стінки гніздового корпусу, що максимально буде відтворювати природні умови їх існування, особливо це дуже важливо для зимівлі бджолиної сім'ї. В результаті бджолам набагато легше забезпечувати мікроклімат в гнізді, а також його втримати на належному рівні при встановлені зверху медових корпусів, яких можна одразу наставити велику кількість, хоч на цілий сезон. При тому що відбирати наявний мед у медових рамках вулика можна у будь-яку пору року, навіть при мінусовій температурі навколишнього середовища, без жодної шкоди для бджолиної сім'ї. При інтенсивному медозборі, відкриваючи льотки зверху, у медових корпусах, потік повітря, заходячи через нижній льоток, проходить міжкорпусним простором, поза гніздовою частиною, 2 UA 111476 U 5 10 15 20 25 30 35 40 45 50 55 60 тільки через медові рамки, а бджоли-збиральниці через верхні льотки отримують облегшений шлях до медових рамок. Зверху над гніздовими щитом, із-за різкого збільшення об'єму, завжди буде температура менша, ніж у гнізді. Висота верхніх планок рамок, що утворюють даний щит, рівна товщині стінок гніздового корпусу, біля 30 мм. Все це слугує бар'єром для бджолиної матки не йти вверх у медові рамки відкладати розплід, завдяки чому ми завжди отримуємо чистий товарний мед без використання роздільної решітки. Якщо візьмемо будь-яку іншу конструкцію вулика, то зверху завжди буде тепліше, ніж знизу, що стимулює матку підніматися догори. Також слід наголосити, що доступ бджіл-збиральниць до верхніх медових рамок відбувається також через повітряний простір, утворений між зовнішнім і внутрішнім гніздовими корпусами. Бджоли самі собі вибирають більш зручний та швидший шлях до медових рамок, минаючи внутрішній корпус з гніздовими рамками, завдяки чому не порушується утворений мікроклімат гніздової частини, а медова частина отримує для швидшої концентрації нектару підвищену вентиляцію. Слід зазначити, що саме перевантаження потоком бджіл-збиральниць гніздової частини вулика підвищує ймовірність роїння бджіл. Вдень, коли температура зовнішнього середовища піднімається, бджоли проходять вверх у медові рамки, а вночі, при зменшенні температури, у разі потреби, вони можуть повертаються вниз у гніздову частину. Така собі двохкімнатна система. В даній конструкції вулика бджоли заповнюють нектаром медові рамки, починаючи саме від гніздової частини, тобто знизу до верху. Весною (Фіг. 2), як тільки появилися у вулику перші трутні, знявши утеплення та заставний щит, зверху на зовнішній гніздовий корпус встановлюємо медові корпуси поз. 8 з медовими рамками поз. 14 із невідбудованою вощиною. Це також один із протиройових заходів, а відсутність утеплення над самим гніздом значно зменшує розмноження воскової молі. Зверху медових рамок стелимо полотно та накриваємо дахом поз. 10. Кількість встановлених медових корпусів залежатиме від наявності медодаїв навкруги, а також від поставлених цілей, завдань та можливостей кожного пасічника. На час інтенсивного медозбору відкриваємо льотки поз. 15 у медових корпусах, а також відкриваємо повністю нижній льоток поз. 11. Літом у міжкорпусному просторі або одразу у льоток може встановлюватись для бджіл напувальниця з водою. Наявність напувальниці у вулику значно зменшує ризики занесення бджолами шкідників ззовні. В кінці сезону, при підготовці до зимівлі (Фіг. 3), вийнявши усі медові рамки, зверху на суцільний щит поз. 5, утворений верхніми планками гніздових рамок поз. 4, стелимо кусок полотна або невеличку подушечку з мішковини поз. 6. На зовнішній гніздовий корпус ставимо один зовнішній медовий корпус, в який максимально герметично встановлюємо заставний щит поз. 7. Далі ставимо зверху ще один пустий зовнішній медовий корпус, в який кладемо утеплювальний матеріал поз. 9 та накриваємо зверху все дахом без вентиляційних отворів. В результаті утворення такої герметичності вентиляція у вулику набуває тороїдальної, циклічної форми. Зменшуємо довжину льотка, прикриваючи частину його дерев'яною планочкою. Повітря, яке надходить у вулик ззовні через нижній льоток поз. 11, проходячи через гніздову частину, піднімаючись, нагрівається та підвищує свою вологість, виходить через пази поз. 13 та невеличку утеплювальну подушку поз. 6, а далі, досягнувши заставного щита поз. 7, охолоджується та опускається повз міжкорпусний простір поз. 1 додолу, де частина свіжими потоками повітря знову затягується у гніздову частину, а інша частина, вологе повітря та вуглекислий газ, оскільки вони важчі за кисень, через льоток виходить назовні. При цьому зменшуються затрати енергії бджолиної сім'ї на підтримку відповідного мікроклімату через циклічність вентиляційного потоку всередині вулика. Через зменшення різниці температур відпрацьованого бджолами повітря та зовнішнього середовища виділення конденсату взимку та покриття пліснявою щільників та внутрішніх деталей вулика мінімальне. На зиму, при значних суворих кліматичних умовах, можна натягнути ззовні на вулик чохол із водонепроникного матеріалу, вулик і так "дихає" міжкорпусним простором поз. 1. Єдиний льоток забезпечує єдність бджолиного гнізда взимку та відсутність протягів у вулику. На територіях, де зима є відносно теплою, підготування до зимівлі вулика спрощується. На гніздові рамки поз. 4 одразу стелимо утеплювальну подушку поз. 9, ставимо один пустий зовнішній медовий корпус, який так само максимально герметично накриваємо дахом. Для огляду дна в будь-яку пору року вулик містить висувну дощечку поз. 12, продовження якої одночасно виконує роль прилітної дощечки. Висувна дощечка засувається через нижній льоток поз. 11 та повністю перекриває площу внутрішнього гніздового корпусу поз. 2. Наприклад зимою, в будь-який час, висунувши висувну дощечку та оглянувши наявний підмор можна 3 UA 111476 U 5 10 15 20 25 30 35 40 45 50 55 зробити оцінку стану сім'ї та, у разі необхідності, спланувати подальші свої дії. А літом, висунувши висувну дощечку, можна на неї покласти відповідне зілля трави чи інші народні ліки для профілактики та знешкодження у вулику паразитів, в тому числі і бджолиного кліща. При осінній загодівлі, у разі потреби, встановлюю годівницю на суцільний щит поз. 5 утворений гніздовими рамками поз. 4. За цукровим сиропом бджоли піднімаються через пази поз. 13, утворені між верхніми планками гніздових рамок та внутрішньою стінкою гніздового корпусу. Таким чином ми не порушуємо герметичність у підготовці бджолами свого гнізда до зимівлі. Незалежно від сили сім'ї, на зиму у нас завжди йде повністю заставлений гніздовими рамками внутрішній гніздовий корпус, у кількості 8 штук. З гніздових рамок ми ніколи не відкачуємо мед, тому і два армуючих дроти цілком достатньо. Як оновлювати стільники у гніздовій частині. Весною, коли бджолина сім'я набирає розвитку та займає 3-4 гніздових рамки, як правило розташованих у центрі гнізда, я забираю дві крайні праві та дві крайні ліві рамки. Якщо бджоли прикріпили у деяких місцях бокові частини гніздових рамок до внутрішньої сторони гніздового корпусу, то акуратно від'єднуємо та підчищаємо корпус від воску. Якщо дані рамки мають ще певну кількість корму, тоді їх тимчасово ставлять у міжкорпусний простір, а коли бджоли перенесуть з них увесь корм у гніздо, тоді вже відправляємо ці рамки для перетопки воскосировини. Всі чотири старіші гніздових рамки, які залишились у гніздовому копусі, я разом відсуваю до будь-якого краю гніздового корпусу. На місце, що утворилось, встановлюю чотири інші гніздові рамки з новою вощиною. В кінці сезону, при підготовці бджолиної сім'ї до зимівлі нам потрібно дві крайні старіші гніздові рамки переставити на протилежний край. Отже, на зиму у нас гніздові рамки розміщені так - чотири новіші рамки посередині та по дві старіші рамки по краях. Це потрібно зробити для того, щоб весною ми знову поміняли по дві старіші крайні рамки на новіші, а центральні чотири рамки, на той час уже з розплодом, залишаються. Таким чином за два роки у нас повністю оновлюється стільниками гніздова частина. Як мінімум тільки два рази на рік ми втручаємось у бджолине гніздо. Навощення гніздових рамок відбувається притисканням пальцями рук країв горизонтальної смужки вощини, огорнутої навколо бокових прутиків зверху рамки. Решту оголеного прутика рамки, те що знизу, потрібно промазати гарячим воском для направленої відбудови бджолами стільників. Як відомо, Петро Прокопович забирав мед із своїх вуликів навіть пізньої осені. В даній конструкції вулика це можна робити також, при наявності відповідних медодаїв навкруги влітку. Тобто, встановивши достатню кількість медових корпусів на початку сезону ми нічого не робимо і все так залишаємо до зими. Бджоли, залишивши медові рамки, на зиму сформують клуб у гніздовій частині, а утворені верхніми планками гніздових рамок пази запрополюсують в міру потреби. Вулик виготовляється із легких порід дерева. Дно вулика для довговічності бажано виготовляти із твердіших порід дерева, оскільки воно найбільше потерпає як від зовнішньої, так і від внутрішньої вологості. Також для надання довговічності вулика усі його деталі проварюються у звичайній соняшниковій олії. Це оправдовується з екологічної, економічної та з точки зору безпеки. Скажімо віск чи парафін є дорогими матеріалами, мають низьку в порівнянні температуру кипіння, при якій ще можуть загорятися. Істинні причини роїння бджіл поки що, на жаль, нам недостатньо відомі. Нам відомі лише умови, які підвищують цю ймовірність. Знаючи їх бджолярі вживають необхідні заходи. До таких умов належать як тіснота у гнізді, відсутність вільного місця для нектару, застарілі стільники, погана вентиляція, перегрів, перевантаження потоком бджіл-збиральниць гніздової частини, протяги, зайве утеплення та вологість взимку тощо. Вважаю, що будь-яке втручання у бджолине гніздо також підвищує схильність сім'ї до даного процесу. Дана конструкція вулика дозволяє враховувати вищезазначені умови та максимально унеобхіднювати роїння бджіл. Оскільки верхні планки рамок у нас утворюють суцільний щит, у нас відсутній так званий надрамковий простір, який утворюється у вуликах іншої конструкції заставними дощечками. При весняному розвитку, коли бджолиний клуб уже угорі гнізда, усі бджоли обсиджують лише стільники, що дає більше можливості для роботи бджолиної матки. Як зазначалось раніше бджоли прикріплюють у деяких місцях бокові частини гніздових рамок до внутрішньої сторони гніздового корпусу, що унеможливлює давку бджіл при транспортуванні вуликів. Дана конструкція вулика дозволяє досить зручно застосовувати технологію зимівлі бджіл, при якій сильна сім'я, що розташована внизу, гріє слабшу сім'ю, яка розташована зверху над нею, технологію виробництва маточного молочка, необхідною умовою якої є наявність 4 UA 111476 U 5 10 15 концентрованого бджолиного гнізда, а також технологію отримання бджолиної отрути за допомогою генератора електричних імпульсів. Встановлюючи обмежувальну решітку на льоток зовнішнього корпусу, а також глуху перегородку між гніздовим корпусом та верхніми медовими корпусами, можна регулювати роєм при бажаному роїнні. Так, при виході рою, бджолина матка не в змозі подолати обмежувальну решітку. Шукаючи інший шлях, вона піднімається вверх міжкорпусним простором до уже відділених медових рамок, куди згодом повертається і сам рій, та який ми пізніше забираємо в інший вулик. Потрібно пам'ятати та врахувати і те, що введення нового стилю змістило святкування Медового Спаса на два тижні пізніше, що може суттєво вплинути на величину заготовлених бджолами на зиму кормових запасів у вулику. Тому краще останній раз відбирати з вулика мед, як було це раніше за старим стилем, саме 1 серпня. Кожний бджоляр намагається досягти зручності, простоти та результативності на своїй пасіці. В умовах сучасності до цього додаються, вірніше повинні б додаватись, також й суспільна ефективність та гармонійність з природою. Не забуваймо це, особливо при гонінні за рекордами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 40 45 50 55 1. Вулик, що містить дно, на яке встановлено висувну дощечку, продовження якої одночасно виконує роль прилітної дощечки, а зверху цього дна прикріплено зовнішній гніздовий корпус, всередині якого також прикріплений до дна внутрішній гніздовий корпус з гніздовими рамками, з утворенням між зовнішнім та внутрішнім гніздовими корпусами міжкорпусного простору з можливістю виконувати ним функцію вентиляційного каналу та доступу бджіл до медових рамок, гніздові рамки містять широкі верхні дерев'яні планки по всій їх довжині, інші три сторони гніздових рамок, дві бокові та одна нижня, виготовлені із суцільного вигнутого немагнітного нержавіючого прутика, а зверху зовнішнього гніздового корпусу розташовані зовнішні медові корпуси з медовими рамками, над якими встановлений заставний щит, зверху якого міститься утеплювальна подушка, а з самого верху вулик накритий дахом. 2. Вулик за п. 1, який відрізняється тим, що верхні дерев'яні планки гніздових рамок виконані однаковою шириною по всій довжині, так що при встановлені усіх рамок в гніздовий корпус, зверху утворюється суцільний щит із цих планок, тільки по двох краях виконані пази для збереження енергетичної цілісності вулика та проходу бджіл із нижніх гніздових рамок у верхні медові рамки, завдяки чому бджолам набагато легше забезпечувати відповідний мікроклімат у своєму гнізді. 3. Вулик за п. 1, який відрізняється тим, що інші три сторони гніздових рамок, дві бокові та одна нижня, виготовляються із суцільного вигнутого немагнітного нержавіючого прутика діаметром 4 мм, бджоли скріплюють у деяких місцях бокові сторони рамок до внутрішньої стінки гніздового корпусу, що максимально відтворює природні умови їх існування, особливо це дуже важливо для зимівлі бджолиної сім'ї. 4. Вулик за п. 1, який відрізняється тим, що над дерев'яними планками гніздових рамок завжди температура буде менша, ніж у гнізді, а висота цих планок дорівнює товщині стінок вулика, все це слугує бар'єром для бджолиної матки не йти вверх у медові рамки відкладати розплід, завдяки чому ми завжди отримуємо чистий товарний мед без використання роздільної решітки. 5. Вулик за п. 1, який відрізняється тим, що оскільки гніздова частина розмежована від верхньої медової частини утвореним суцільним щитом із верхніх дерев'яних планок гніздових рамок, завдяки чому бджолам без надмірних зусиль вдається утримати необхідний мікроклімат у своєму гнізді при встановленні зверху медових корпусів, яких можна одразу наставити велику кількість, хоч на цілий сезон, вдень, коли температура зовнішнього середовища піднімається, бджоли проходять вверх у медові рамки, а вночі, при зменшенні температури, у разі потреби, вони можуть повертатись вниз у гніздову частину, також при цьому, при наявності відповідних медодаїв навкруги влітку, можна відбирати наявний мед у медових рамках вулика у будь-яку пору року, навіть при мінусовій температурі навколишнього середовища, без жодної шкоди для бджолиної сім'ї. 6. Вулик за п. 1, який відрізняється тим, що при інтенсивному медозборі, відкриваючи льотки зверху, у медових корпусах, свіжий потік повітря, заходячи через нижній льоток, проходить міжкорпусним простором, повз гніздові рамки, одразу тільки через медові рамки, залишаючи при цьому непорушеним мікроклімат гніздової частини, медова частина навпаки отримує підвищену вентиляцію, а бджоли-збиральниці через верхні льотки отримують облегшений шлях до медових рамок. 5 UA 111476 U 5 7. Вулик за п. 1, який відрізняється тим, що завдяки міжкорпусному простору та заставному щиту над гніздовими рамками вентиляція у вулику під час зимівлі набуває тороїдальної, циклічної форми, що приводить до економії тепла у гнізді, а також мінімізує виділення вологості у ньому завдяки зменшенню різниці температур між навколишнім середовищем та гніздовою частиною. 6 UA 111476 U 7 UA 111476 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
