Вулик для бджолиної сім’ї приятеленка в.я.

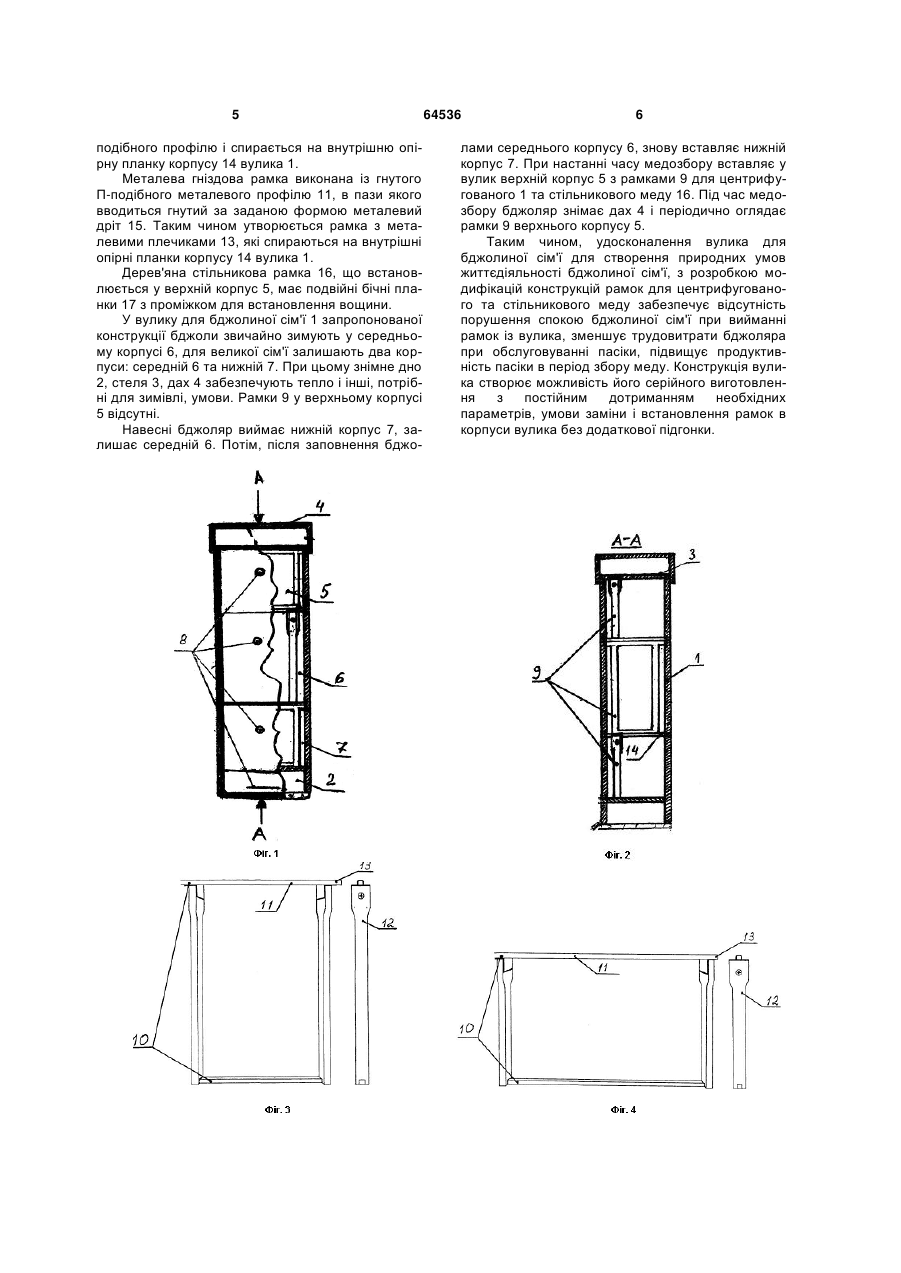

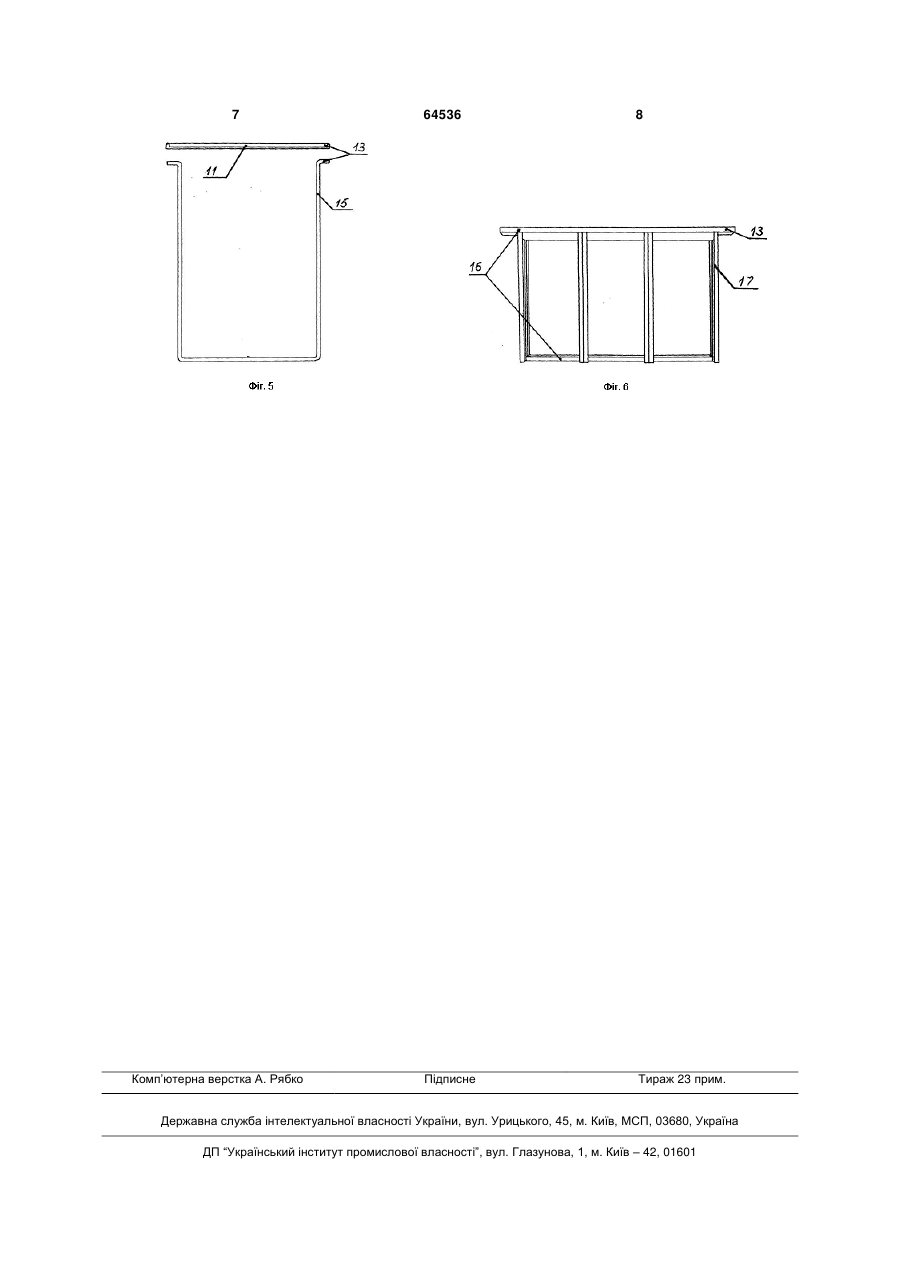

1. Вулик для бджолиної сім'ї, що містить дно, стелю, дах, корпуси з льотками, встановленими вертикально один на другий і з'єднаними у фальц, та рамки, розміщені вертикально, причому принаймні в одному корпусі вулика рамки розташовані перпендикулярно передній стінці вулика, який відрізняється тим, що складається з трьох корпусів, рамки у верхньому корпусі вулика розташовані паралельно передній стінці вулика і перпендикулярно рамкам у середньому корпусі, у рамок у середньому і нижньому корпусах верхні планки виконані із металевого П-подібного профілю, рамки в 3 природних умов життєдіяльності бджолиної сім'ї з розробкою модифікацій конструкцій рамок для центрифугованого та стільникового меду, що забезпечує відсутність порушення спокою бджолиної сім'ї при вийманні рамок із вулика. Поставлена задача вирішується тим, що вулик для бджолиної сім'ї містить дно, стелю, дах, корпуси з льотками, встановленими вертикально один на другий і з'єднаними у фальц, рамки, розміщені вертикально, причому принаймні в одному корпусі вулика рамки розташовані перпендикулярно передній стінці вулика. Вулик складається з трьох корпусів, рамки в верхньому корпусі розташовані паралельно передній стінці вулика і перпендикулярно рамкам у середньому корпусі, причому верхні планки рамки у середньому і нижньому корпусах виконані із металевого П-подібного профілю, рамки в верхньому корпусі виконані з одинарними і/або подвійними бічними планками з проміжком між ними. Краще, коли у вулику в середньому корпусі з внутрішнім розміром 450450300 встановлені 12 рамок розміром 430285 кожна. Краще, коли у вулику в верхньому та нижньому корпусах з внутрішнім розміром 450300300 встановлені 8 рамок розміром 435280. Краще, коли бічні та нижня планки рамки у середньому і нижньому корпусах у вулику виконані із металевого дроту. Краще, коли у вулику дно виконане знімним. Виконання вулика з трьох корпусів забезпечує природне розташування бджолиної сім'ї всередині вулика, її природне переміщення в час зміни сезонів. Гніздо для бджіл формується у середньому корпусі, його висота повинна бути близькою до 50 см. Переміщення бджіл відбувається з осені до весни угору, з весни до осені вниз. Взаємно перпендикулярне розташування рамок у верхньому та середньому корпусах допомагає бджолам у природному розміщенні гнізда, створенні стільників, бо в природному вулику бджоли виробляють вощину цілісну по вертикалі, а для міцності конструкції - по спіралі. Це дуже важливий процес, тому для сприяння йому потрібно мінімізувати проміжок між корпусами. Цьому також сприяє виготовлення верхніх і нижніх планок рамок тонкими і міцними одночасно. Виготовлення верхніх планок рамки із Пподібного металевого профілю забезпечує точні і тонкі розміри рамки, міцність рамки та її плечиків, надійність кріплення штучної вощини, можливість високотехнологічного з'єднання з іншими планками рамки, створює можливість серійного виготовлення рамок з постійним дотриманням необхідних параметрів і встановленню в корпуси без додаткової підгонки. Інші планки рамки можуть бути виготовлені з дерева чи металевого дроту, наприклад, діаметром 5 мм. При цьому плечика, що утворюються подовженням верхньої рамки, виконуються із Пподібного металевого профілю, що забезпечує позитивні якості рамки. У верхньому корпусі розміщені рамки для збору меду. Рамки для центрифугованого меду мають 64536 4 конструкцію, подібну до гніздових рамок, де живуть бджоли. Рамки для стільникового меду забезпечують встановлення штучної вощини у проміжку між бічними планками, виймання потрібного числа стільників без порушення цілісності рамок. Розташування рамок у нижньому корпусі може змінюватися відповідно до сезону і потреб, тому вони можуть бути орієнтовані як у верхньому або як у середньому корпусах. Дах забезпечує захист вулика від негоди. Стеля виконана таким чином, щоби проміжок між стелею і дахом забезпечував теплоізоляцію вулика, доступ зверху до рамок із медом із найменшим порушенням спокою бджолиної сім'ї. Знімне дно забезпечує прибирання сміття без порушення спокою бджолиної сім'ї, що попереджує хвороби бджіл, спрощує обслуговування вулика, підкормку бджіл, періодичний огляд. Конструкцію ілюструють креслення із зображеннями конкретного конструктивного виконання вулика, які пояснюють процеси життєдіяльності бджолиної сім'ї, обслуговування бджолярем вулика, але не обмежують обсяг його правового захисту. Фіг.1. Загальний вигляд вулика. Фіг.2. Розріз А-А вулика. Фіг.3. Гніздова вузько-висока рамка із дерев'яних планок та металевого П-подібного профілю. Фіг.4. Гніздова широко-низька рамка із дерев'яних планок та металевого П-подібного профілю. Фіг.5. Гніздова металева рамка (розібрана). Фіг.6. Стільникова рамка, де: 1 - вулик; 2 - знімне дно; 3 - стеля; 4 - дах; 5 - верхній корпус; 6 - середній корпус; 7 - нижній корпус; 8 - льоток; 9 - рамка; 10 - гніздова рамка із дерев'яних планок та металевого П-подібного профілю; 11 - П-подібний металевий профіль; 12 - бічна дерев'яна планка гніздової рамки із дерев'яних планок та металевого П-подібного профілю; 13 - плечико; 14 - внутрішня опірна планка корпусу; 15 - металевий дріт; 16 - дерев'яна стільникова рамка; 17 - бічна планка дерев'яної стільникової рамки. Вулик 1 для бджолиної сім'ї (Фіг.1-6) збудований з дна 2, стелі 3, даху 4, трьох корпусів 5, 6, 7 з льотками 8, встановлених вертикально один на другий і з'єднаних у фальц, рамок 9. Льотки 8 в корпусах виконані у вигляді круглих отворів, дно 2 також оснащено льотком 8, виконаним у вигляді щілини. Гніздова рамка із дерев'яних планок та металевого П-подібного профілю 10 має верхню планку 11 із металевого П-подібного профілю та фігурну бічну планку із дерева 12. Плечико 13 утворене виступаючою частиною металевого П 5 подібного профілю і спирається на внутрішню опірну планку корпусу 14 вулика 1. Металева гніздова рамка виконана із гнутого П-подібного металевого профілю 11, в пази якого вводиться гнутий за заданою формою металевий дріт 15. Таким чином утворюється рамка з металевими плечиками 13, які спираються на внутрішні опірні планки корпусу 14 вулика 1. Дерев'яна стільникова рамка 16, що встановлюється у верхній корпус 5, має подвійні бічні планки 17 з проміжком для встановлення вощини. У вулику для бджолиної сім'ї 1 запропонованої конструкції бджоли звичайно зимують у середньому корпусі 6, для великої сім'ї залишають два корпуси: середній 6 та нижній 7. При цьому знімне дно 2, стеля 3, дах 4 забезпечують тепло і інші, потрібні для зимівлі, умови. Рамки 9 у верхньому корпусі 5 відсутні. Навесні бджоляр виймає нижній корпус 7, залишає середній 6. Потім, після заповнення бджо 64536 6 лами середнього корпусу 6, знову вставляє нижній корпус 7. При настанні часу медозбору вставляє у вулик верхній корпус 5 з рамками 9 для центрифугованого 1 та стільникового меду 16. Під час медозбору бджоляр знімає дах 4 і періодично оглядає рамки 9 верхнього корпусу 5. Таким чином, удосконалення вулика для бджолиної сім'ї для створення природних умов життєдіяльності бджолиної сім'ї, з розробкою модифікацій конструкцій рамок для центрифугованого та стільникового меду забезпечує відсутність порушення спокою бджолиної сім'ї при вийманні рамок із вулика, зменшує трудовитрати бджоляра при обслуговуванні пасіки, підвищує продуктивність пасіки в період збору меду. Конструкція вулика створює можливість його серійного виготовлення з постійним дотриманням необхідних параметрів, умови заміни і встановлення рамок в корпуси вулика без додаткової підгонки. 7 Комп’ютерна верстка А. Рябко 64536 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
