Фільтр тютюнового диму

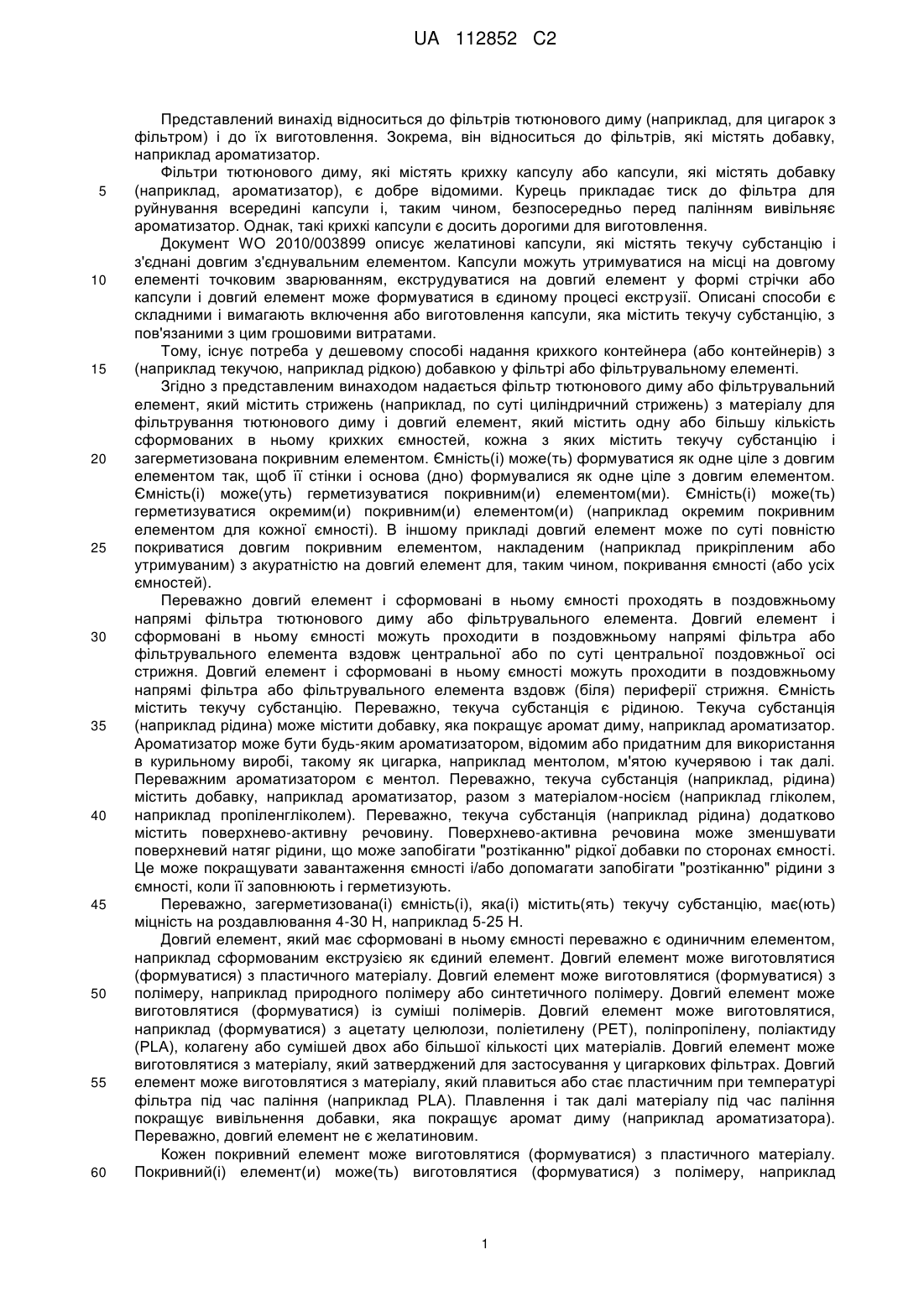

Реферат: Фільтр тютюнового диму або фільтрувальний елемент містить стрижень з матеріалу для фільтрування тютюнового диму, і витягнутий елемент, який містить одну або більшу кількість сформованих в ньому як один елемент крихких ємностей. При цьому стінки і основа ємностей сформовані як одне ціле з витягнутим елементом. При цьому витягнутий елемент і сформовані в ньому ємності проходять в поздовжньому напрямі фільтра тютюнового диму або фільтрувального елемента. При цьому кожна з ємностей містить текучу субстанцію і закрита покривним елементом. UA 112852 C2 (12) UA 112852 C2 UA 112852 C2 5 10 15 20 25 30 35 40 45 50 55 60 Представлений винахід відноситься до фільтрів тютюнового диму (наприклад, для цигарок з фільтром) і до їх виготовлення. Зокрема, він відноситься до фільтрів, які містять добавку, наприклад ароматизатор. Фільтри тютюнового диму, які містять крихку капсулу або капсули, які містять добавку (наприклад, ароматизатор), є добре відомими. Курець прикладає тиск до фільтра для руйнування всередині капсули і, таким чином, безпосередньо перед палінням вивільняє ароматизатор. Однак, такі крихкі капсули є досить дорогими для виготовлення. Документ WO 2010/003899 описує желатинові капсули, які містять текучу субстанцію і з'єднані довгим з'єднувальним елементом. Капсули можуть утримуватися на місці на довгому елементі точковим зварюванням, екструдуватися на довгий елемент у формі стрічки або капсули і довгий елемент може формуватися в єдиному процесі екструзії. Описані способи є складними і вимагають включення або виготовлення капсули, яка містить текучу субстанцію, з пов'язаними з цим грошовими витратами. Тому, існує потреба у дешевому способі надання крихкого контейнера (або контейнерів) з (наприклад текучою, наприклад рідкою) добавкою у фільтрі або фільтрувальному елементі. Згідно з представленим винаходом надається фільтр тютюнового диму або фільтрувальний елемент, який містить стрижень (наприклад, по суті циліндричний стрижень) з матеріалу для фільтрування тютюнового диму і довгий елемент, який містить одну або більшу кількість сформованих в ньому крихких ємностей, кожна з яких містить текучу субстанцію і загерметизована покривним елементом. Ємність(і) може(ть) формуватися як одне ціле з довгим елементом так, щоб її стінки і основа (дно) формувалися як одне ціле з довгим елементом. Ємність(і) може(уть) герметизуватися покривним(и) елементом(ми). Ємність(і) може(ть) герметизуватися окремим(и) покривним(и) елементом(и) (наприклад окремим покривним елементом для кожної ємності). В іншому прикладі довгий елемент може по суті повністю покриватися довгим покривним елементом, накладеним (наприклад прикріпленим або утримуваним) з акуратністю на довгий елемент для, таким чином, покривання ємності (або усіх ємностей). Переважно довгий елемент і сформовані в ньому ємності проходять в поздовжньому напрямі фільтра тютюнового диму або фільтрувального елемента. Довгий елемент і сформовані в ньому ємності можуть проходити в поздовжньому напрямі фільтра або фільтрувального елемента вздовж центральної або по суті центральної поздовжньої осі стрижня. Довгий елемент і сформовані в ньому ємності можуть проходити в поздовжньому напрямі фільтра або фільтрувального елемента вздовж (біля) периферії стрижня. Ємність містить текучу субстанцію. Переважно, текуча субстанція є рідиною. Текуча субстанція (наприклад рідина) може містити добавку, яка покращує аромат диму, наприклад ароматизатор. Ароматизатор може бути будь-яким ароматизатором, відомим або придатним для використання в курильному виробі, такому як цигарка, наприклад ментолом, м'ятою кучерявою і так далі. Переважним ароматизатором є ментол. Переважно, текуча субстанція (наприклад, рідина) містить добавку, наприклад ароматизатор, разом з матеріалом-носієм (наприклад гліколем, наприклад пропіленгліколем). Переважно, текуча субстанція (наприклад рідина) додатково містить поверхнево-активну речовину. Поверхнево-активна речовина може зменшувати поверхневий натяг рідини, що може запобігати "розтіканню" рідкої добавки по сторонах ємності. Це може покращувати завантаження ємності і/або допомагати запобігати "розтіканню" рідини з ємності, коли її заповнюють і герметизують. Переважно, загерметизована(і) ємність(і), яка(і) містить(ять) текучу субстанцію, має(ють) міцність на роздавлювання 4-З0 Н, наприклад 5-25 Н. Довгий елемент, який має сформовані в ньому ємності переважно є одиничним елементом, наприклад сформованим екструзією як єдиний елемент. Довгий елемент може виготовлятися (формуватися) з пластичного матеріалу. Довгий елемент може виготовлятися (формуватися) з полімеру, наприклад природного полімеру або синтетичного полімеру. Довгий елемент може виготовлятися (формуватися) із суміші полімерів. Довгий елемент може виготовлятися, наприклад (формуватися) з ацетату целюлози, поліетилену (PET), поліпропілену, поліактиду (PLA), колагену або сумішей двох або більшої кількості цих матеріалів. Довгий елемент може виготовлятися з матеріалу, який затверджений для застосування у цигаркових фільтрах. Довгий елемент може виготовлятися з матеріалу, який плавиться або стає пластичним при температурі фільтра під час паління (наприклад PLA). Плавлення і так далі матеріалу під час паління покращує вивільнення добавки, яка покращує аромат диму (наприклад ароматизатора). Переважно, довгий елемент не є желатиновим. Кожен покривний елемент може виготовлятися (формуватися) з пластичного матеріалу. Покривний(і) елемент(и) може(ть) виготовлятися (формуватися) з полімеру, наприклад 1 UA 112852 C2 5 10 15 20 25 30 35 40 45 50 55 60 природного полімеру або синтетичного полімеру. Покривний(і) елемент(и) може(ть) виготовлятися (формуватися) з суміші полімерів. Покривний(і) елемент(и) може(уть) виготовлятися з ацетату целюлози, поліетилену (PET), поліпропілену, поліактиду (PLA), колагену або сумішей двох або більшої кількості цих матеріалів. Кожен покривний елемент може виготовлятися з матеріалу, який затверджений для застосування у цигаркових фільтрах. Кожен покривний елемент може виготовлятися з матеріалу, який плавиться або стає пластичним при температурі фільтра під час паління (наприклад PLA). Плавлення і так далі матеріалу під час паління може покращувати вивільнення добавки, яка покращує аромат диму (наприклад ароматизатора). Переважно покривний елемент не є желатиновим. Покривний(і) елемент(и) може(ть) виготовлятися (формуватися) з іншого матеріалу по відношенню до довгого елемента або з того ж матеріалу. Ємності (або кожна ємність) закриваються (переважно герметично) покривним елементом або покривними елементами. Ємності можуть герметизуватися традиційним термозварюванням, термоімпульсним зварюванням або ультразвуковим зварюванням. В одному прикладі, наприклад, коли довгий елемент і/або покривний елемент виготовляються з ацетату целюлози, ємності герметизуються термозварюванням. У цьому прикладі довгий елемент і/або покривний елемент можуть містити (на них нанесене) термозварюване покриття, яке активується (після заповнення ємностей) для формування зв'язку між довгим елементом і покривним елементом для виконання герметизації. Термозварюване покриття може бути покриттям з EVA (етиленвінілацетат) (наприклад EVA, яке постачається компанією Henkel), покриттям з PVDA (полівініліденацетат), вінілацетатним або триетилцитратним покриттям. В подальшому прикладі (наприклад, коли довгий елемент і/або покривний елемент не виготовляються з ацетату целюлози) ємності можуть герметизуватися ультразвуковим зварюванням. Це має перевагу, яка полягає у непотрібності термозварюваного покриття. В подальшому прикладі ємності можуть герметизуватися механічно, наприклад обтисканням. Винахід надає у цьому аспекті фільтр тютюнового диму, який містить одну або більшу кількість крихких герметичних ємностей, які містять текучу субстанцію і виконані як одне ціле з довгим елементом, що може представляти дешеву альтернативу капсулам. Ємності можуть мати будь-яку форму, наприклад напівсферичну, циліндричну, трапецієвидну, сферичну, овальну і так далі. Переважно, ємність є довгою циліндричною ємністю. Заявники виявили, що довга бульбашка (ефективна пілюлеподібна ємність) може забезпечувати капсулу достатнього об'єму так, що текуча добавка надає задовільне покращення аромату. Фільтр тютюнового диму може мати довжину 10-40 мм, наприклад 15-35 мм, наприклад 20З0 мм. Елемент для фільтрування тютюнового диму може мати довжину 6-20 мм, наприклад 1019 мм, наприклад 14-18 мм. Фільтр тютюнового диму або фільтрувальний елемент може мати довжину колового периметра 16-38 мм, наприклад 16-28 мм, наприклад 20-26 мм. Кожна ємність може мати довжину 0,1-20 мм. Переважно, кожна ємність має довжину 0,5-15 мм, переважно 0,7-10 мм, більш переважно довжину 1-5 мм, найбільш переважно довжину 1-3 мм. Кожна ємність може мати глибину (наприклад, глибину у своїй найнижчій точці) 0,5-3,5 мм. Кожна ємність може мати ширину (наприклад, ширину у своєму найширшому місці) 0,5-7 мм. Матеріал для фільтрування тютюнового диму [наприклад включений в, наприклад, який формує стрижень (наприклад по суті циліндричний стрижень)] може бути, наприклад, будь-яким з тих матеріалів (зазвичай ниткових, волокнистих, тонколистових або екструдованих), які традиційно використовуються для виготовлення фільтру тютюнового диму. Фільтрувальний матеріал може бути природним або синтетичним волокнистим джгутом, наприклад з бавовни або пластичного матеріалу, такого як поліетилен або поліпропілен, або ацетатцелюлозним волокнистим джгутом. Він може, наприклад, виготовлятися з природних або синтетичних штапельних волокон, вати, тонколистового матеріалу, такого як папір (зазвичай крепований) і синтетичних нетканих матеріалів та екструдованого матеріалу (наприклад крохмалю, синтетичних пін). Матеріал для фільтрування тютюнового диму (наприклад ацетатцелюлозний волокнистий джгут) може додатково містити пластифікатор (наприклад триацетин). Кількість пластифікатора може становити 4-15 мас. % фільтрувального матеріалу. Матеріал для фільтрування тютюнового диму може обгортатися обгорткою, наприклад паперовою обгорткою, наприклад обгорткою з повітропроникного паперу. Довгий елемент (і/або покривний(і) елемент(и)) може підфарбовуватися з використанням належних пігментів, переважно пігментів, затверджених регулятивним органом для застосувань, де має місце контакт з харчовим продуктом. Пігмент може переважно мати будь-який колір, який контрастує з матеріалом (наприклад білий) для фільтрування тютюнового диму, наприклад зелений, синій, червоний, помаранчевий і так далі. Забарвлений довгий елемент може 2 UA 112852 C2 5 10 15 20 25 30 35 40 45 50 55 надавати відмітного кінцевого зовнішнього вигляду (наприклад зовнішнього вигляду ротовому кінцю) в кінцевому виробі з фільтром або фільтрувальному елементі (або цигарці з фільтром), який використовується для боротьби з підробками. Довгий елемент (і/або покривний(і) елемент(и)) може містити візуальний знак (наприклад підфарбований з використанням належних пігментів, переважно затверджених регулятивним органом для застосувань, де має місце контакт з харчовим продуктом) або інший знак, який може використовуватися для вказання характеристики (наприклад аромату) кінцевому користувачеві або який може використовуватися для допомоги у збереженні вірного суміщення/позиціювання довгого елемента у фільтрі або фільтрувальному елементі під час виготовлення. Довгий елемент може містити дві або більшу кількість сформованих в ньому крихких ємностей, які загерметизовані покривним елементом або покривними елементами, причому перша ємність містить першу текучу субстанцію, а друга ємність містить другу текучу субстанцію, і перша та друга текуча субстанція є різними текучими субстанціями або текучими субстанціями, які містять різні добавки (наприклад різні ароматизатори). Цей приклад може надавати фільтр, який містить по своїй довжині дві або більшу кількість ємностей з ароматизаторами, кожна з яких містить різний ароматизатор. Фільтр згідно з винаходом може використовуватися сам по собі, наприклад, як односегментний фільтр. Такі фільтри добре відомі в рівні техніки. Фільтрувальний елемент згідно з винаходом може використовуватися як сегмент, наприклад ротовий сегмент багатосегментного фільтра, наприклад дво-, трьохсегментного фільтра, фільтра з іншою кількістю сегментів. Фільтрувальний елемент згідно з винаходом може використовуватися як інший, наприклад верхній сегмент багатосегментного фільтра, наприклад тютюновий сегмент, середній сегмент і так далі багатосегментного фільтра, наприклад дво-, трьохсегментного фільтра, фільтра з іншою кількістю сегментів. Багатосегментні фільтри добре відомі в рівні техніки. Інші елементи багатосегментного фільтра, наприклад ті, які не відповідають винаходу, можуть містити активоване вугілля або іншу(і) порошкову(і) добавку(и). Фільтри згідно з винаходом або фільтри, які містять фільтрувальний елемент згідно з винаходом, можуть використовуватися (виготовлятися, продаватися) як окремі фільтри для пізнішого вставляння в цигарку, наприклад для використання курцями, які власноруч виготовляють свої цигарки (тобто самокрутки). В цигарці з фільтром згідно з винаходом фільтр винаходу (або фільтр, який містить фільтрувальний елемент винаходу) з'єднується з обгорнутим тютюновим стрижнем своїм кінцем в напрямі до тютюну. Фільтр може, наприклад, з'єднуватися з обгорнутим тютюновим стрижнем обідком (який з'єднує тільки сусідні кінці обгорнутого фільтра і тютюнового стрижня для полишення більшості обгортки фільтра непокритою) або з'єднувальною обгорткою (яка покриває усю довжину фільтра і сусідній кінець тютюнового стрижня). Будь-який фільтр або цигарка з фільтром згідно з винаходом може бути невентильованою або може вентилюватися способами, добре відомими в рівні техніки, наприклад шляхом використання попередньо перфорованої або повітропроникної обгортки фільтра і/або лазерну перфорацію обгортки фільтра і кріпильної обгортки. Представлений винахід також надає цигарку з фільтром, яка містить фільтр тютюнового диму або фільтрувальний елемент винаходу, як описано вище. Фільтри або фільтрувальні елементи згідно з винаходом можуть виготовлятися як довгі стрижні, як добре відомо в рівні техніки. Довгий стрижень, коли він безперервно виходить з випускного отвору робочої машини, розрізається на частини скінченої довжини для наступного застосування. Це розрізання може надавати окремі фільтри або фільтрувальні елементи, як визначено і описано вище, кожен з яких потім кріпиться до окремого обгорнутого тютюнового стрижня для формування цигарки з фільтром. Однак, більш звично, стрижень, який безперервно випускається, спершу розрізається на двоелементні частини або частини з більшою кількістю елементів (зазвичай чотириелементні або шестиелементні) для наступного використання; коли спершу розрізають стрижень з одержанням чотириелементної частини або частини з більшою кількістю елементів, то потім останні далі розрізають з одержанням двоелементних частин для одержання цигарки з фільтром, у якій двоелементний фільтрувальний стрижень збирають і кріплять (обідком або кріпильною обгорткою по довжині стрижня) між парою обгорнутих тютюнових стрижнів, причому одержаний елемент розрізають по центру з наданням двох окремих цигарок з фільтром. Винахід включає (наприклад, двоелементні і з більшою кількістю елементів) багатоелементні фільтрувальні стрижні (і/або стрижні з фільтрувальних елементів), які містять певну кількість фільтрувальних сегментів (фільтрувальних елементів), наприклад з'єднаних торець в торець. 3 UA 112852 C2 5 10 15 20 25 30 35 40 45 50 55 Згідно з переважним варіантом виконання в подальшому аспекті надається перший елемент, який містить одну або більшу кількість сформованих в ньому крихких ємностей, кожна з яких містить текучу субстанцію і загерметизована покривним елементом. Ємність(і) може(ть) формуватися разом з першим елементом так, що стінки ємності і основи (дна) формуються разом з першим елементом. Ємність(і) може(ть) герметизуватися покривним(и) елементом(ми). Ємність(і) може(ть) герметизуватися окремим(ми) покривним елементом(ми) (наприклад, окремим покривним елементом для кожної ємності). В іншому прикладі перший елемент може по суті повністю покриватися покривним елементом, накладеним (наприклад прикріпленим або утримуваним) узгоджено з (першим) елементом для, таким чином, покривання ємності (або усіх) ємностей. Переважно, перший елемент і сформовані в ньому загерметизовані ємності використовуються у фільтрі тютюнового диму або фільтрувальному елементі. Ємність містить текучу субстанцію. Переважно, текуча субстанція є рідиною. Текуча субстанція (наприклад, рідина) може містити добавку для покращення аромату, наприклад ароматизатор. Ароматизатор може бути будь-яким ароматизатором, відомим або придатним для застосування в курильному виробі, такому як цигарка, наприклад ментолом, або м'ятою кучерявою і так далі. Переважним ароматизатором є ментол. Переважно, текуча субстанція (наприклад, рідина) містить добавку, наприклад ароматизатор, разом з матеріалом-носієм (наприклад, гліколем, наприклад, пропіленгліколем). Переважно, текуча субстанція (наприклад, рідина) додатково містить поверхнево-активну речовину. Придатні поверхнево-активні речовини, такі як, наприклад ТеероІ, є добре відомими. Поверхнево-активна речовина може зменшувати поверхневий натяг рідини, що може перешкоджати "розтіканню" рідкої добавки по сторонам ємності. Це може покращувати заповнення ємності і/або допомагати перешкоджати рідині "розтікатися" з ємності, коли вона заповнюється і герметизується. Переважно загерметизована(і) ємність(і), яка(і) містить(тять) текучу субстанцію, має(ть) міцність на роздавлювання 4-30 Н, наприклад 5-25 Н. Перший елемент, який має сформовані всередині ємності, переважно є одиничним елементом, наприклад сформованим екструзією як одиничний елемент. Перший елемент може виготовлятися (формуватися з) пластичного матеріалу. Перший елемент може, наприклад, виготовлятися (формуватися з) полімеру, наприклад природного полімеру або синтетичного полімеру. Перший елемент може виготовлятися (формуватися) з суміші полімерів. Перший елемент може, наприклад, виготовлятися (формуватися) з одного або більшої кількості речовин, вибраних серед ацетату целюлози, поліетилену (PET), поліпропілену, поліактиду (PLA) і колагену. Перший елемент може виготовлятися з матеріалу, який затверджений для застосування в цигарках з фільтром. Перший елемент може виготовлятися з матеріалу, який плавиться або стає пластичним при температурі фільтра під час паління (наприклад PLA). Плавлення і так далі матеріалу під час паління може покращувати вивільнення добавки для покращення аромату диму (наприклад ароматизатора). Переважно, перший елемент не є желатиновим. Покривний елемент може виготовлятися (формуватися) з пластичного матеріалу. Покривний(і) елемент(и) може(ть) виготовлятися (формуватися) з полімеру, наприклад природного полімеру або синтетичного полімеру. Покривний(і) елемент(и) може(ть) виготовлятися (формуватися) з суміші полімерів. Покривний(і) елемент(и) може(ть) виготовлятися з ацетату целюлози, поліетилену (PET), поліпропілену, поліактиду (PLA), колагену або суміші двох або більшої кількості цих речовин. Покривний елемент може виготовлятися з матеріалу, який затверджений для застосування в цигарках з фільтром. Покривний елемент може виготовлятися з матеріалу, який плавиться або стає пластичним при температурі фільтра під час паління (наприклад, PLA). Плавлення і так далі матеріалу під час паління може покращувати вивільнення добавки для покращення аромату диму (наприклад ароматизатора). Переважно, покривний елемент не є желатиновим. Покривний(і) елемент(и) може(ть) виготовлятися (формуватися) з іншого матеріалу по відношенню до першого елемента або з того ж матеріалу що й перший елемент. Ємності можуть мати будь-яку форму, наприклад напівсферичну, циліндричну, трапецієвидну, сферичну, овальну і так далі. Переважно, ємність є видовженою циліндричною ємністю. Заявники виявили, що довга бульбашка (ефективна пілюлеподібна ємність) може надавати капсулу достатнього об'єму так, що текуча добавка забезпечує задовільне покращення аромату. Ємність(і) може(ть) мати довжину 0,1-20 мм. Переважно, ємність має довжину 0,5-15 мм, переважно 0,7-10 мм, більш переважно довжину 1-5 мм, найбільш переважно довжину 1-3 мм. 4 UA 112852 C2 5 10 15 20 25 30 35 40 45 50 55 60 Ємність може мати глибину (наприклад, глибину у своїй найнижчій точці) 0,5-3,5 мм. Ємність може мати ширину (наприклад ширину у своєму найширшому місці) 0,5-7 мм. Ємності герметизуються (або кожна ємність герметизується) покривним елементом або покривними елементами. Ємності можуть герметизуватися традиційним термозварюванням, термоімпульсним зварюванням або ультразвуковим зварюванням. В одному прикладі, наприклад, коли перший елемент і/або покривний елемент виготовляються з ацетату целюлози, то ємності герметизуються термозварюванням. У цьому прикладі перший елемент і/або покривний елемент можуть містити (нанесене на них) термозварюване покриття, яке активується (після заповнення ємностей) для формування зв'язку між довгим елементом і покривним елементом для виконання герметизації. Термозварюване покриття може бути покриттям з EVA (наприклад EVA, який постачається компанією Henkel), покриттям з PVDA, вінілацетатним або триетилцитратним покриттям. В подальшому прикладі (наприклад, коли перший елемент і/або покривний елемент не виготовляються з ацетату целюлози) ємності можуть герметизуватися ультразвуковим зварюванням. Це має перевагу, яка полягає у непотрібності термозварюваного покриття. В подальшому прикладі ємності можуть герметизуватися механічно, наприклад обтисканням. Представлений винахід буде тепер ілюструватися з посиланням на додані креслення, на яких: Фігура 1 зображає вид в перспективі часткового вирізу фільтра тютюнового диму згідно з аспектом винаходу; і Фігура 2 зображає схематичний вид смужки єдиного елемента, яка містить загерметизовані ємності згідно з подальшим аспектом винаходу. Фігура 1 зображає вид в перспективі часткового вирізу фільтра 1. Фільтр 1 містить по суті циліндричний стрижень 2 з матеріалу для фільтрування тютюнового диму у формі циліндричної ацетатцелюлозної заглушки довжиною 27 мм і коловим периметром довжиною приблизно 25 мм. Фільтр 1 містить довгий елемент 3, який одержаний термоформуванням з ацетатцелюлозного листа Clarifoil товщиною 4,5 міл. Довгий елемент З містить видовжену ємність 5, яка сформована в ньому під час процесу термоформування способами, добре відомими в рівні техніки. Довгий елемент (який містить ємність) проходить в поздовжньому напрямі фільтра 1. Видовжена ємність 5 містить 22 кубічних мм текучого (рідкого) ароматизатора у формі ароматизатора (ментол) і пропіленгліколю у співвідношенні 70/30 разом з поверхнево-активною речовиною, такою як ТеероІ (для зменшення поверхневого натягу). Способи введення таких текучих субстанцій відомі в рівні техніки. Довгий елемент покритий теромзварюваним покриттям з EVA (не зображене). Ємність герметизується покривним елементом 7, виготовленим з ацетатцелюлозного листа Clarifoil товщиною 3 міл, який зв'язується з довгим елементом за допомогою термозварюваного покриття для формування герметичної крихкої "бульбашки", яка містить рідкий ароматизатор. По суті циліндричний стрижень 2 виготовляється з ацетатцелюлозного джгута, який збирається і ущільнюється навколо довгого елемента 3 з утворенням стрижня способами, які добре відомі в рівні техніки: дивіться, наприклад документ US 4281671. Буде зрозуміло, що стрижень 2 буде формуватися як багатоелементний фільтрувальний стрижень (цими відомими способами) і потім розрізатися на окремі або багатоелементні фільтрувальні стрижні для наступного застосування. Довгий елемент (і/або покривний(і) елемент(и)) може(ть) забарвлюватися з використанням відповідних пігментів, переважно пігментів, затверджених регуляторним органом для застосувань, де має місце контакт з харчовим продуктом. Пігмент може переважно мати будь-який колір, який контрастує з (наприклад білий) матеріалом для фільтрування тютюнового диму, наприклад зелений, синій, червоний, помаранчевий і так далі. Буде зрозумілим, що забарвлений довгий елемент, який контрастує з оточуючим матеріалом фільтра, може бути добре видимим на відрізаному кінці фільтра (стрижня) для, таким чином, забезпечення відмітного кінцевого зовнішнього вигляду. Така відмітність, наприклад, зовнішнього вигляду ротового кінця в кінцевому продукті з фільтром або фільтрувальному елементі (або цигарці з фільтром) може бути корисною для боротьби з підробками. Фільтр містить обгортку 9 з повітропроникного паперу, яка накладається навколо стрижня 2 способами, добре відомими в рівні техніки. Буде зрозумілим, що фільтр з Фігури 1 може з'єднуватися на своєму верхньому кінці з обгорнутим тютюновим стрижнем (не зображений) за допомогою, наприклад, кріпильної обгортки, яка охоплює і з'єднує по всій довжині фільтр 1 і тільки сусідній кінець обгорнутого тютюнового стрижня для формування цигарки з фільтром. Фільтр з Фігури 1 може також кріпитися до тютюнового стрижня для формування цигарки з фільтром іншим засобом, відомим в рівні техніки, таки як кріпильний обідок. 5 UA 112852 C2 5 10 15 20 25 30 35 40 45 50 55 60 Буде зрозумілим, що фільтр і фільтрувальні елементи винаходу можуть містити довгі елементи, які містять одну або більшу кількість загерметизованих ємностей. В інших прикладах (не зображені) довгий елемент, поміщений в фільтр або фільтрувальний елемент, може містити дві, три, чотири, п'ять - десять або навіть більше загерметизованих ємностей в залежності від вимог до завантаження ароматизатора. Фігура 2 зображає довгий перший елемент 33, який одержується термоформуванням з ацетатцелюлозного листа Clarifoil товщиною 4,5 міл. Елемент 33 містить видовжені ємності 55, які виконані 8 ньому способами термоформування, добре відомими в рівні техніки. Кожна видовжена ємність 55 містить 22 кубічні мм текучого (рідкого) ароматизатора у формі ароматизатора (ментол) і пропіленгліколю у відношенні 70/30 разом з поверхнево-активною речовиною, такою як ТеероІ (для зменшення поверхневого натягу). Довгий елемент покривається термозварюваним покриттям з EVA (не зображене). Ємності загерметизовані покривним елементом 77, виготовленим з ацетатцелюлозного листа Clarifoil товщиною 3 міл, який зв'язується з довгим елементом за допомогою термозварюваного покриття для формування загерметизованих крихких "бульбашок", які містять рідкий ароматизатор. Перший елемент 33 по суті повністю покритий покривним елементом 77, який узгоджено кріпиться з першим елементом 33 для закривання ємностей. Елемент 33 придатний для застосування в елементах для фільтрування тютюновго диму. Буде зрозумілим, що для застосування у виробництві фільтрів тютюнового диму, буде формуватися довга смуга, яка ефективно містить багато елементів 33, прикріплених торець в торець, і смуга, яка містить заповнені ємності, буде вводитися у фільтри тютюнового диму і фільтрувальні елементи способами, відомими в рівні техніки. В прикладах термін "міл" означає одну тисячну дюйма. ФОРМУЛА ВИНАХОДУ 1. Фільтр тютюнового диму або фільтрувальний елемент, який містить стрижень з матеріалу для фільтрування тютюнового диму, і витягнутий елемент, який містить одну або більшу кількість сформованих в ньому як один елемент крихких ємностей, при цьому стінки і основа ємностей сформовані як одне ціле з витягнутим елементом, і при цьому витягнутий елемент і сформовані в ньому ємності проходять в поздовжньому напрямі фільтра тютюнового диму або фільтрувального елемента, при цьому кожна з ємностей містить текучу субстанцію і закрита покривним елементом. 2. Фільтр тютюнового диму або фільтрувальний елемент за п. 1, який відрізняється тим, що ємності герметично закриті покривними елементами. 3. Фільтр тютюнового диму або фільтрувальний елемент за п. 1, який відрізняється тим, що витягнутий елемент повністю покритий покривним елементом, накладеним узгоджено з ним для, таким чином, закривання ємностей. 4. Фільтр тютюнового диму або фільтрувальний елемент за п. 1, який відрізняється тим, що текуча субстанція містить добавку для покращення диму. 5. Фільтр тютюнового диму або фільтрувальний елемент за п. 4, який відрізняється тим, що добавка для покращення диму є ароматизатором. 6. Фільтр тютюнового диму або фільтрувальний елемент за п. 1, який відрізняється тим, що текуча субстанція містить поверхнево-активну речовину. 7. Фільтр тютюнового диму або фільтрувальний елемент за п. 1, який відрізняється тим, що витягнутий елемент містить пластичний матеріал. 8. Фільтр тютюнового диму або фільтрувальний елемент за п. 1, який відрізняється тим, що витягнутий елемент містить одну або більшу кількість речовин, вибраних серед ацетату целюлози, поліетилену (PET), поліпропілену, поліактиду (PLA) і колагену. 9. Фільтр тютюнового диму або фільтрувальний елемент за п. 1, який відрізняється тим, що покривний елемент містить пластичний матеріал. 10. Фільтр тютюнового диму або фільтрувальний елемент за п. 1, який відрізняється тим, що покривний елемент містить одну або більшу кількість речовин, вибраних серед ацетату целюлози, поліетилену (PET), поліпропілену, поліактиду (PLA) і колагену. 11. Фільтр тютюнового диму або фільтрувальний елемент за п. 1, який відрізняється тим, що фільтрувальний матеріал виготовлений з природного або синтетичного волокнистого джгута, природних або синтетичних штапельних волокон, вати, тонколистового матеріалу, синтетичного нетканого матеріалу або екструдованого матеріалу. 12. Фільтр тютюнового диму або фільтрувальний елемент за п. 1, який відрізняється тим, що він обгорнутий обгорткою. 6 UA 112852 C2 5 10 15 20 25 30 13. Фільтр тютюнового диму або фільтрувальний елемент за п. 1, який відрізняється тим, що витягнутий елемент і/або покривні елементи додатково містять пігмент. 14. Фільтр тютюнового диму або фільтрувальний елемент за п. 13, який відрізняється тим, що пігмент має контрастуючий з матеріалом для фільтрування тютюнового диму колір. 15. Фільтр тютюнового диму або фільтрувальний елемент за п. 1, який відрізняється тим, що закриті ємності, які містять текучу субстанцію, мають міцність на роздавлювання 4-30 Н. 16. Фільтр тютюнового диму або фільтрувальний елемент за п. 1, який відрізняється тим, що закриті ємності, які містять текучу субстанцію, мають міцність на роздавлювання 5-25 Н. 17. Фільтр тютюнового диму або фільтрувальний елемент за п. 1, який відрізняється тим, що витягнутий елемент і сформовані в ньому ємності проходять в поздовжньому напрямі фільтра або фільтрувального елемента вздовж центральної або біля центральної поздовжньої осі стрижня, або проходять в поздовжньому напрямі фільтра або фільтрувального елемента на периферії стрижня. 18. Цигарка з фільтром, яка містить обгорнутий тютюновий стрижень і фільтр за будь-яким попереднім пунктом або фільтр, який містить фільтрувальний елемент за будь-яким попереднім пунктом, у якій фільтр з'єднаний з обгорнутим тютюновим стрижнем, один кінець якого повернутий до тютюну. 19. Багатоелементний фільтрувальний стрижень, який містить фільтри або фільтрувальні елементи за будь-яким із пп. 1-17, з'єднані торець в торець. 20. Витягнутий елемент, який містить одну або більшу кількість сформованих в ньому як один елемент крихких ємностей, при цьому стінки і основа ємностей сформовані як одне ціле з витягнутим елементом, при цьому кожна з ємностей містить текучу субстанцію і закрита покривним елементом. 21. Витягнутий елемент за п. 20, який відрізняється тим, що закриті ємності, які містять текучу субстанцію, мають міцність на роздавлювання 4-30 Н. 22. Витягнутий елемент за п. 20, який відрізняється тим, що закриті ємності, які містять текучу субстанцію, мають міцність на роздавлювання 5-25 Н. 23. Витягнутий елемент за будь-яким із пп. 20-22, який відрізняється тим, що ємності герметично закриті покривними елементами. 24. Витягнутий елемент за будь-яким із пп. 20-23, який відрізняється тим, що він повністю покритий покривним елементом, накладеним узгоджено з ним для, таким чином, закривання ємностей. 25. Витягнутий елемент за будь-яким із пп. 20-24 для застосування у фільтрі тютюнового диму або фільтрувальному елементі за будь-яким із пп. 1-17. 7 UA 112852 C2 Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 8
